Strukture bazirane na origami principu savijanja – FAZA II

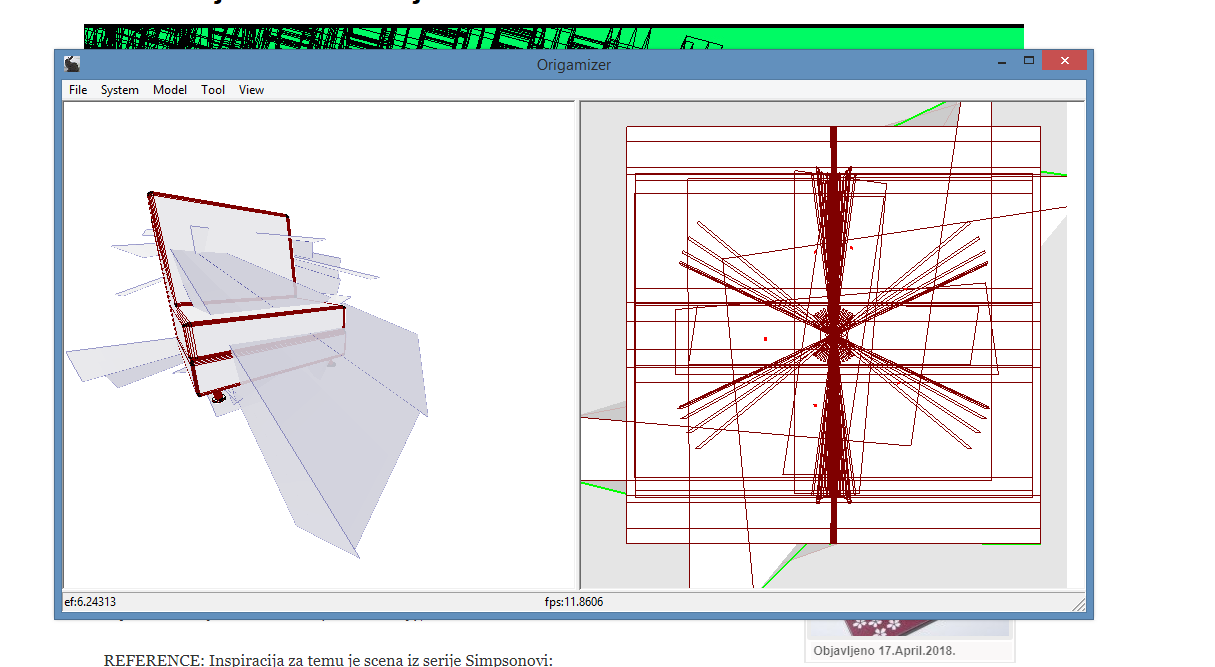

prvi korak: Koriscenjem softvera Origamizer naisla sam na problem razvijanja povrsine, jer uvezeni 3d model ima prevelik broj poligona.1111

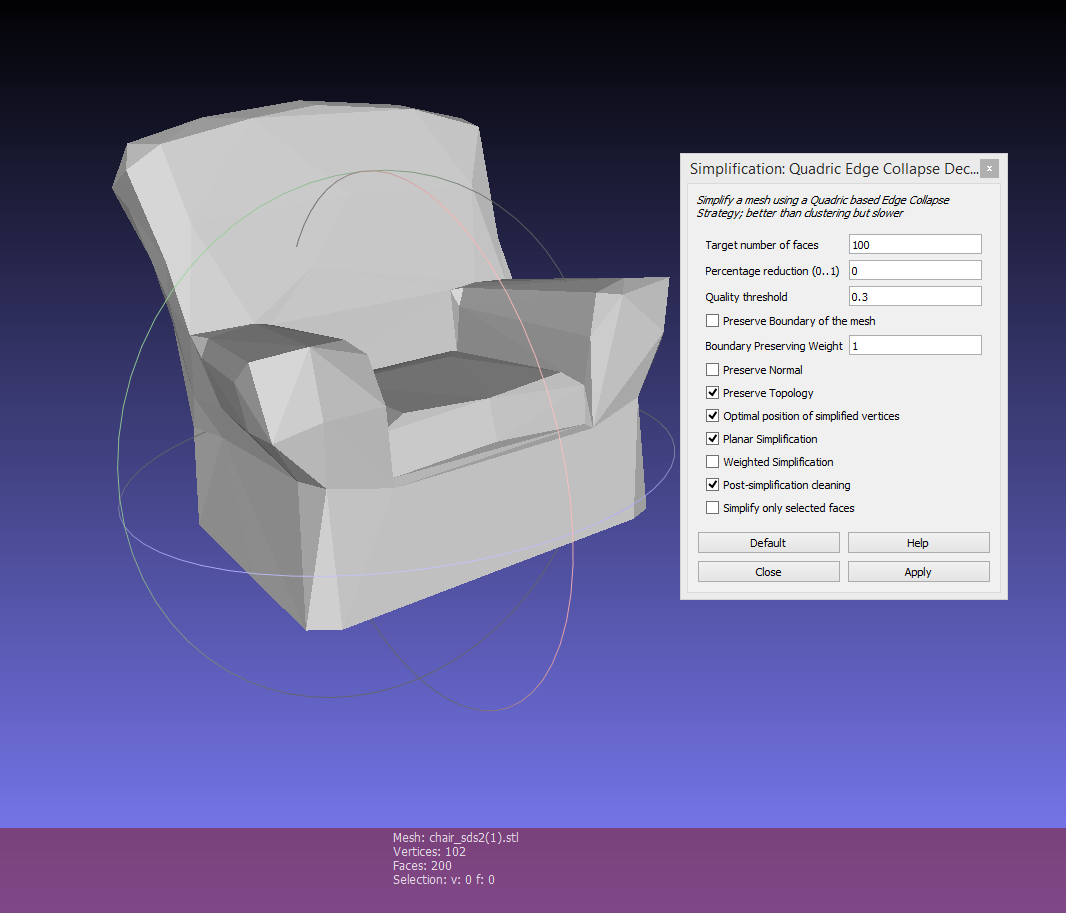

drugi korak: Gotov 3d model uvozim u MeshLab gde koriscenjem opcije Filters>Remeshing, Simplification and Reconstruction> Quadric Edge Collapse Decimation i uproscavam model na zeljeni broj poligona.

444

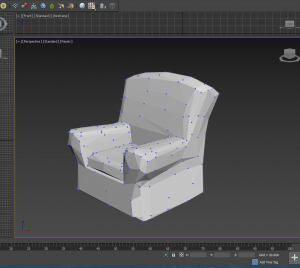

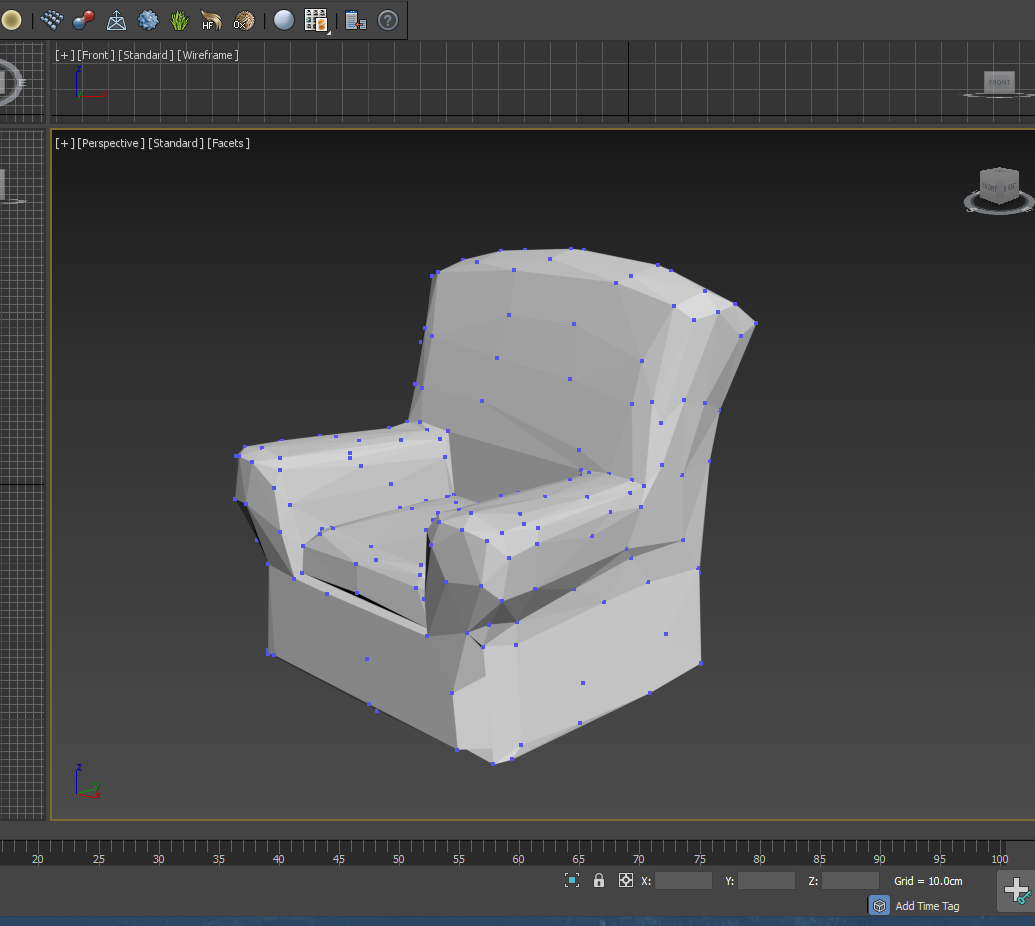

treci korak: Korigovanje verteksa i edgeva u 3dsmax-u

5

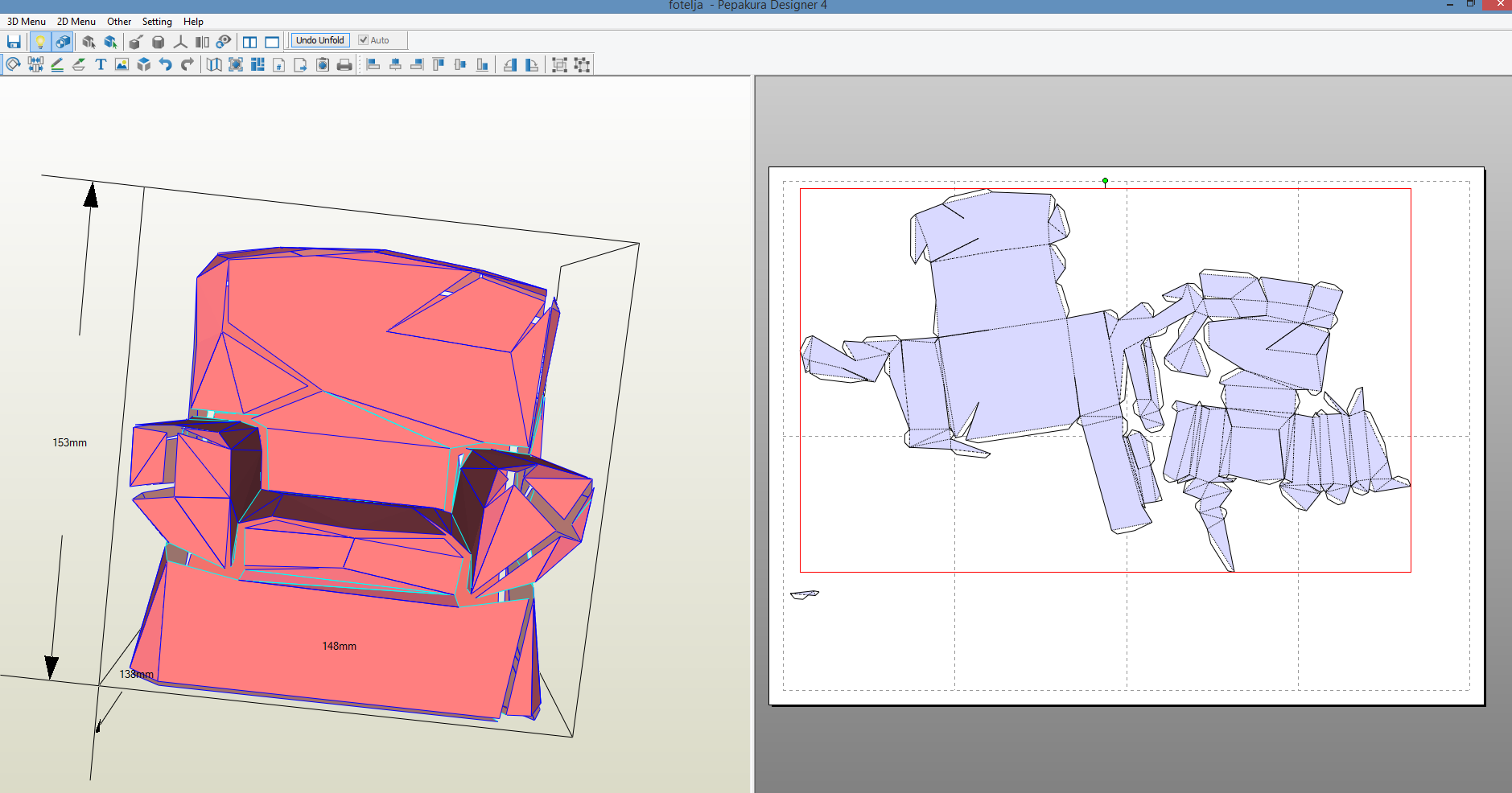

cetvrti korak: Ponovnim importovanjem u Origamizer, sada sredjenog modela, nailazimo ponovo na PROBLEM, jer ne podrzava fajl iako je sacuvan kao .obj file (iako je to jedini koji Origamizer i podrzava). Kao resenje ukazuje se novi Softver Pepakura Designer za razvijanje povrsine koju stampamo i kasnije isecamo i sklapamo. Ali vodeci racuna o ustedi papira.

22222

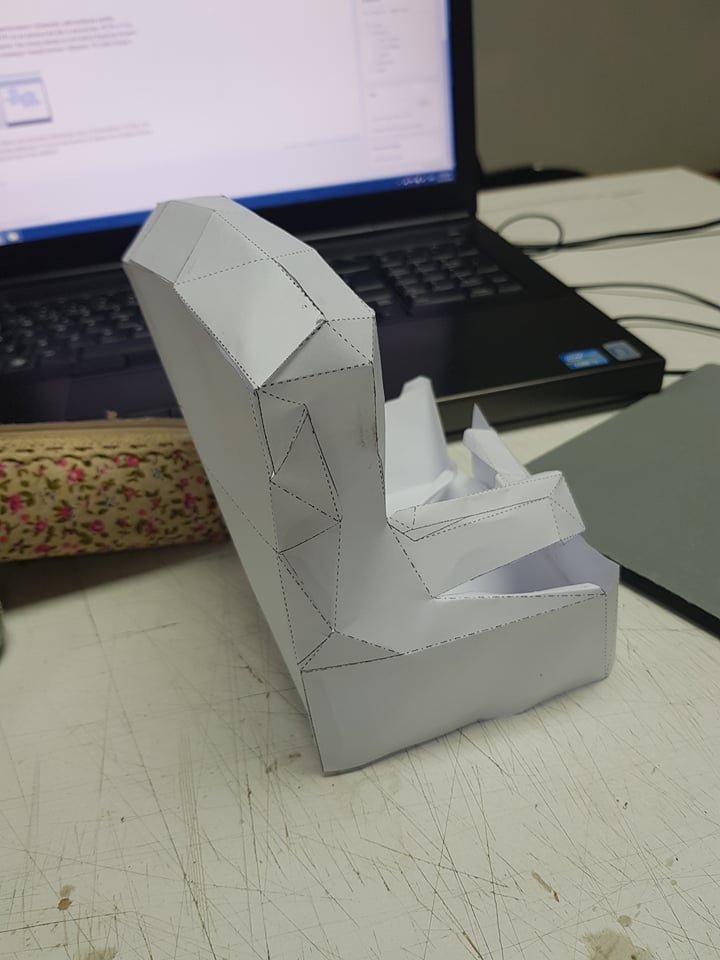

peti korak: U daljem radu preostala je fabrikacija, koja ce biti detaljnija u III fazi. Ono sto je u ovom koraku zakljuceno, to je da se nece praviti od papira, vec od nekog cvrsceg materijala (kartona) koji ce biti stabilniji.

eee
