Istraživanje:
Prvi korak druge faze rada na ovom istraživanju bila je odluka o tome kakva forma bi bila najpogodnija za dobijanje željenog rezultata i koji programi bi bili najbolji alati za izradu istog. Analiziranjem principa na osnovu kojih bi kaleidoskop funkcionisao na najbolji mogući način u samom paviljonu došlo se do zaključka da bi sfera/polusfera bila najadekvatnija za postizanje efekta koji želimo da prikažemo.

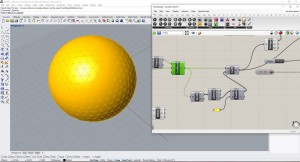

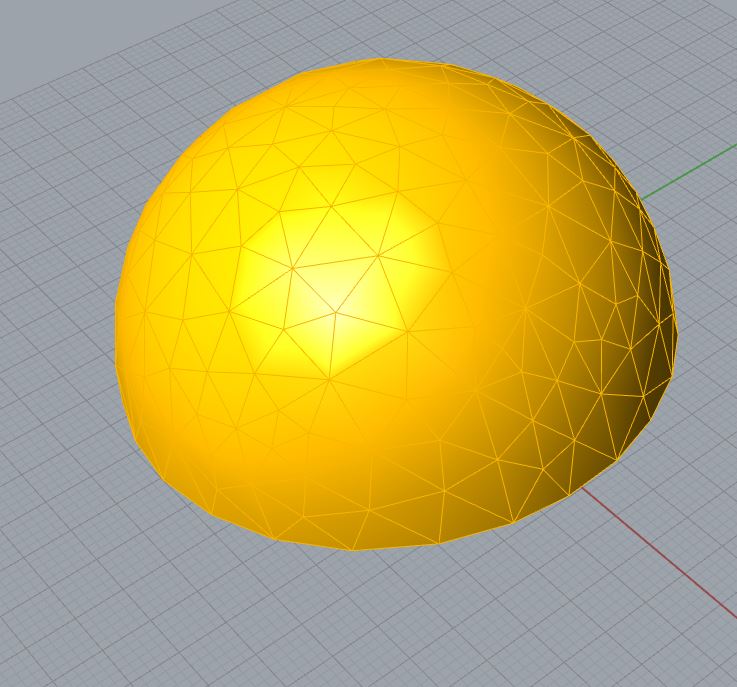

model sfere
Sfera se može posmatrati kao površ dobijena obrtanjem kružnice oko svog prečnika. Može se definisati i kao geometrijsko mesto tačaka u prostoru, čije je rastojanje od date tačke O konstantno i iznosi r, što se naziva poluprečnikom.
Činjenicu da je sfera najpogodnija za ovaj problem istraživanja potvrđuje to što na njoj postoji beskonačno osa simetrija, kao i jednostavna podjela na poligonalne oblike, koji mogu biti trougaoni, četverougaoni, heksagonalni i slično.
Od jedne sasvim jednostavne forme moguće je dobiti složenu strukturu sa velikim brojem varijacija, koja postaje lako uočljiva i upečatljiva.
Modelovanje:
Sledeći korak bila je izrada paviljona u Rhinocerosu-u uz upotrebu Grasshopper-a. Modelovanje u ovom programu omogućava dobijanje velikog broja različitih rešenja iz jednog koda uz podešavanje određenih parametara.

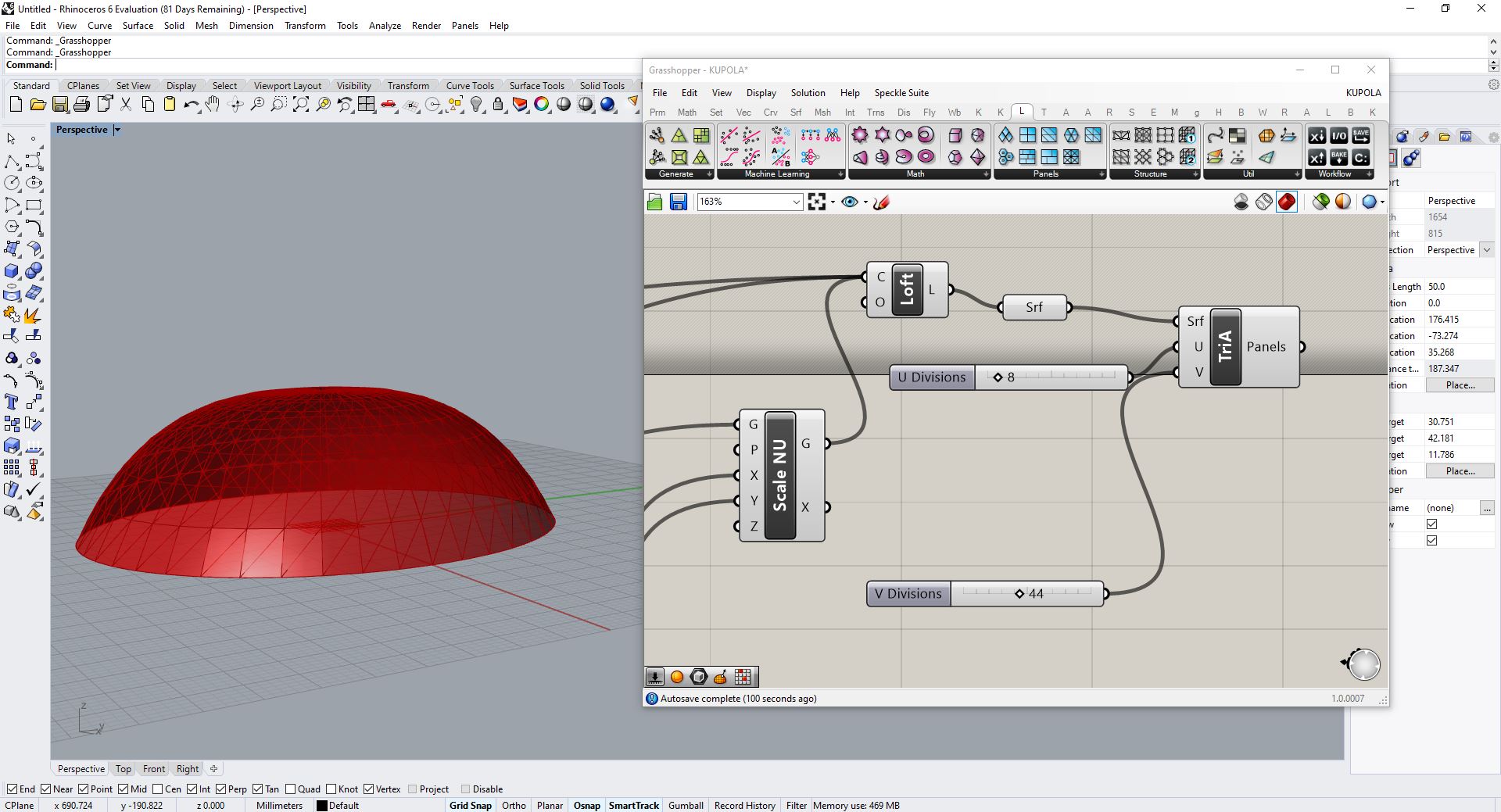

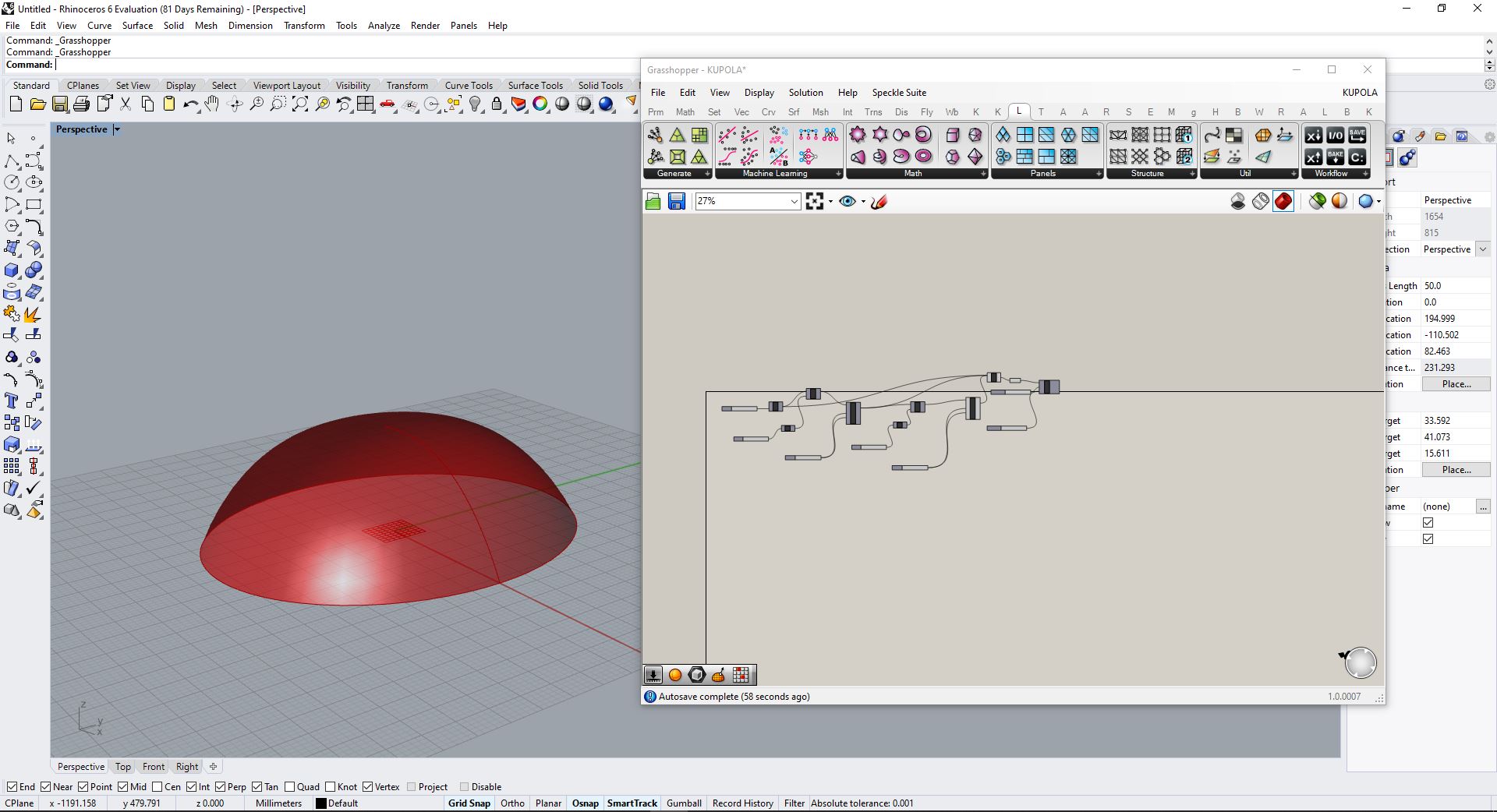

Za dobijanje kupole paviljona u Grasshopperu postoji više načina. U prvom načinu koji je upotrebljen krenulo se od linije kao ose rotacije i lučne linije koja bi rotacijom oko nje formirala površ kupole. Dobijena površ se dalje deli na trouglove.
Međutim ovaj način podele površi paviljona nije zadovoljio kriterijume jer cilj nije bio dobiti jednoličnu podelu na trouglove, koja kako se krećemo ka vrhu kupole gubi pravilan oblik i preterano se sužava.

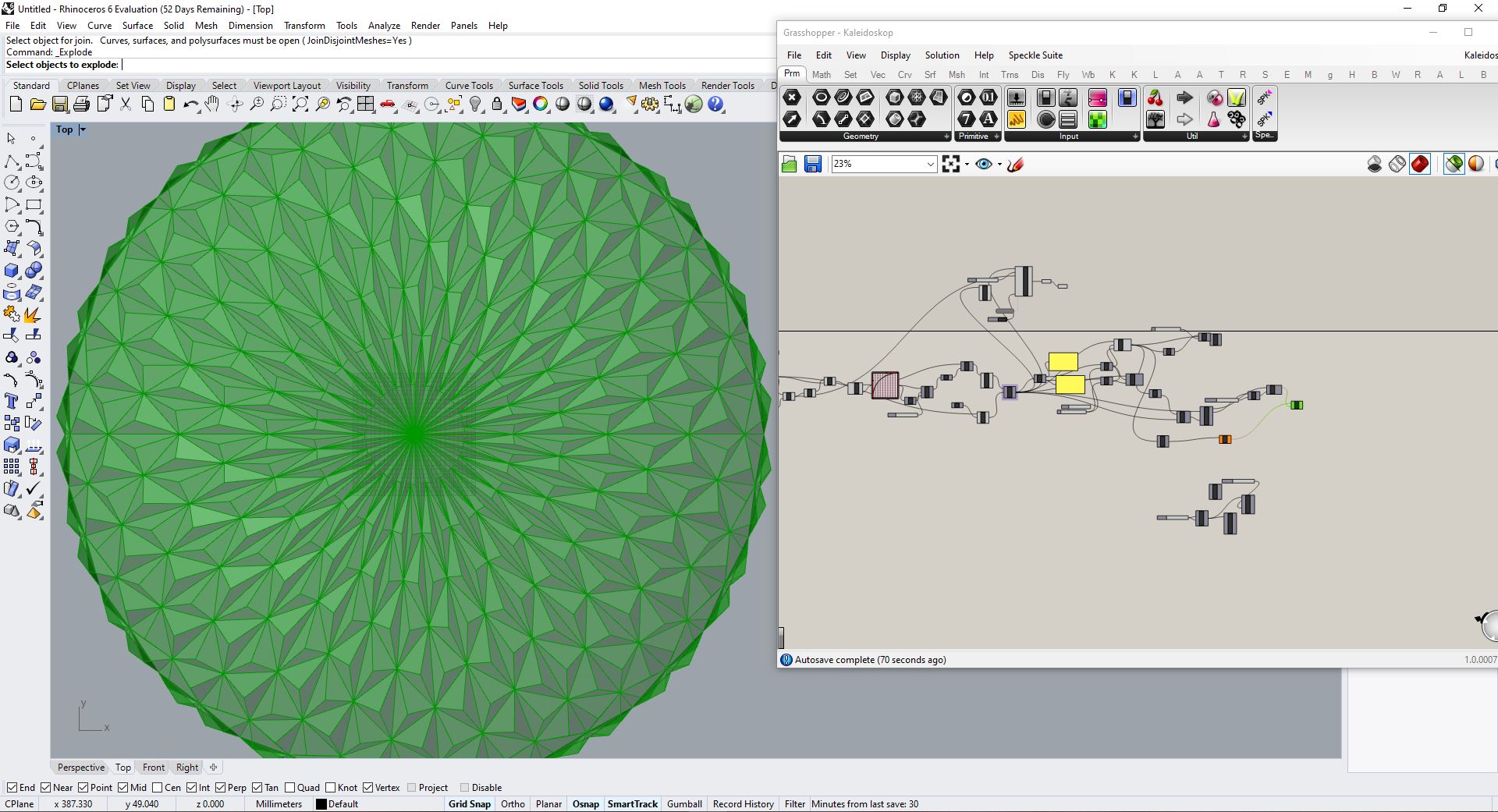

pr. sužavanja trouglova pri vrhu kupole
Preterano sužavanje trouglova dovodi do spajanja panela pod jako oštrim uglom. Zbog oštrog ugla pod kojim su spojeni paneli i njihove male površine, ogledala koja su postavljena na njih ne dobijaju dovoljnu količinu svetlosti potrebnu za stvaranje refleksije.

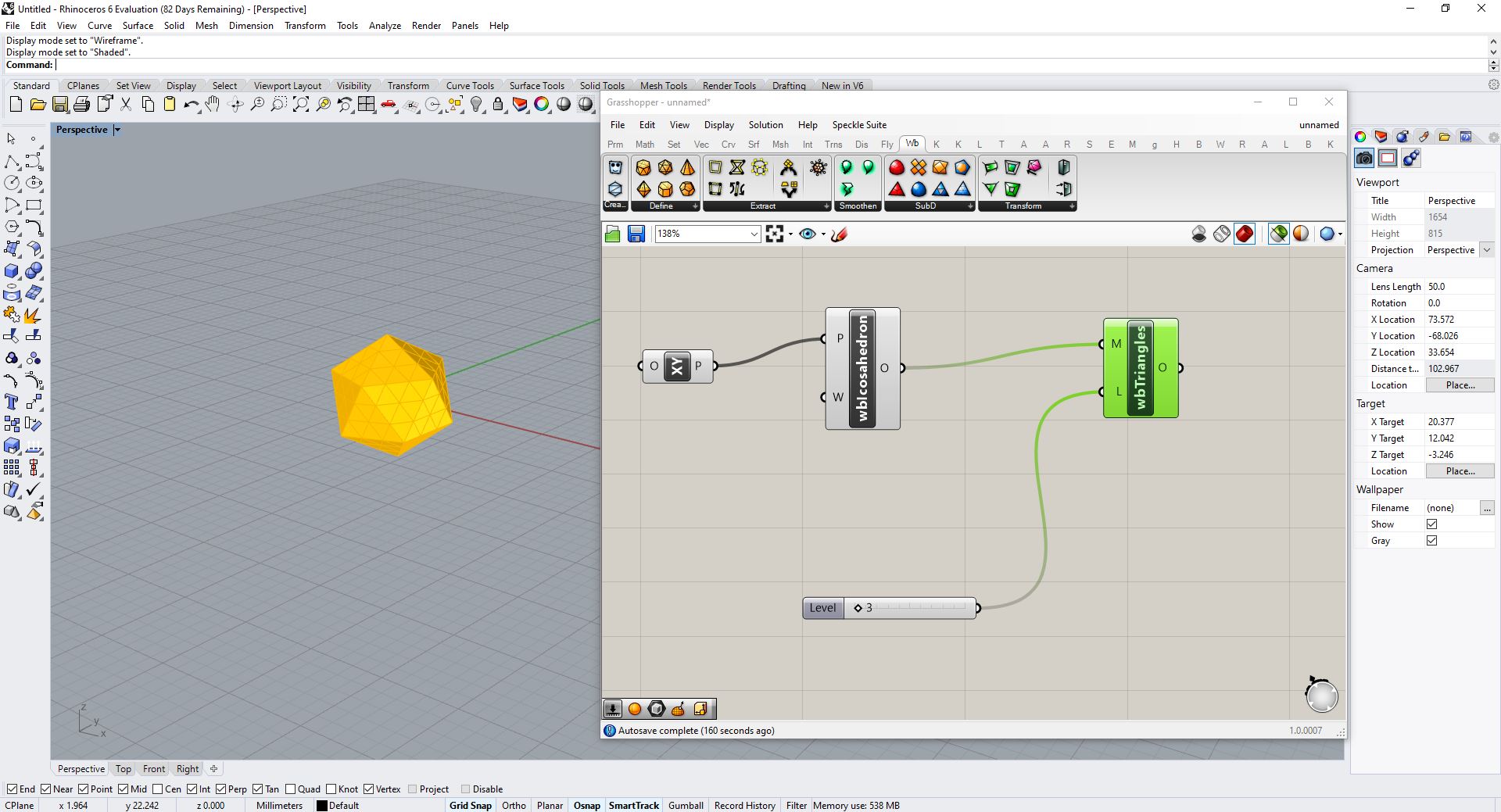

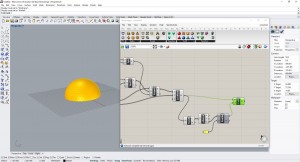

Drugi način se zasniva na konceptu upotrebe već gotove forme koja bi uz odgovarajuća podešavanja i prilagođavanja poprimila već zamišljeni izgled i strukturu paviljona. Prvi korak je bilo postavljanje forme ikosaedra, čije su strane u narednom koraku dalje izdeljene na trouglove. Nakon toga je celokupna površina ikosaedra sa podelom na trouglove dekonstruktovana na tačke ( njihov broj se možre redukovati ). Spajanjem navedenih tačaka i sfere u Grasshopper-u, dobijena je sfera dekonstruktovana na tačke. Opcijom ConstructMesh od datih tačaka stvorena je sferna površ, izdeljena na trouglove.
Da bi se od sfere dobila polusfera izabrane su normale poligona koji čine kupolu i koji se nalaze na mestu z<0, zatim su oni odvojeni od poligona čije su normale na mestu z>0 i nakon toga uklonjeni opcijom CullFaces.

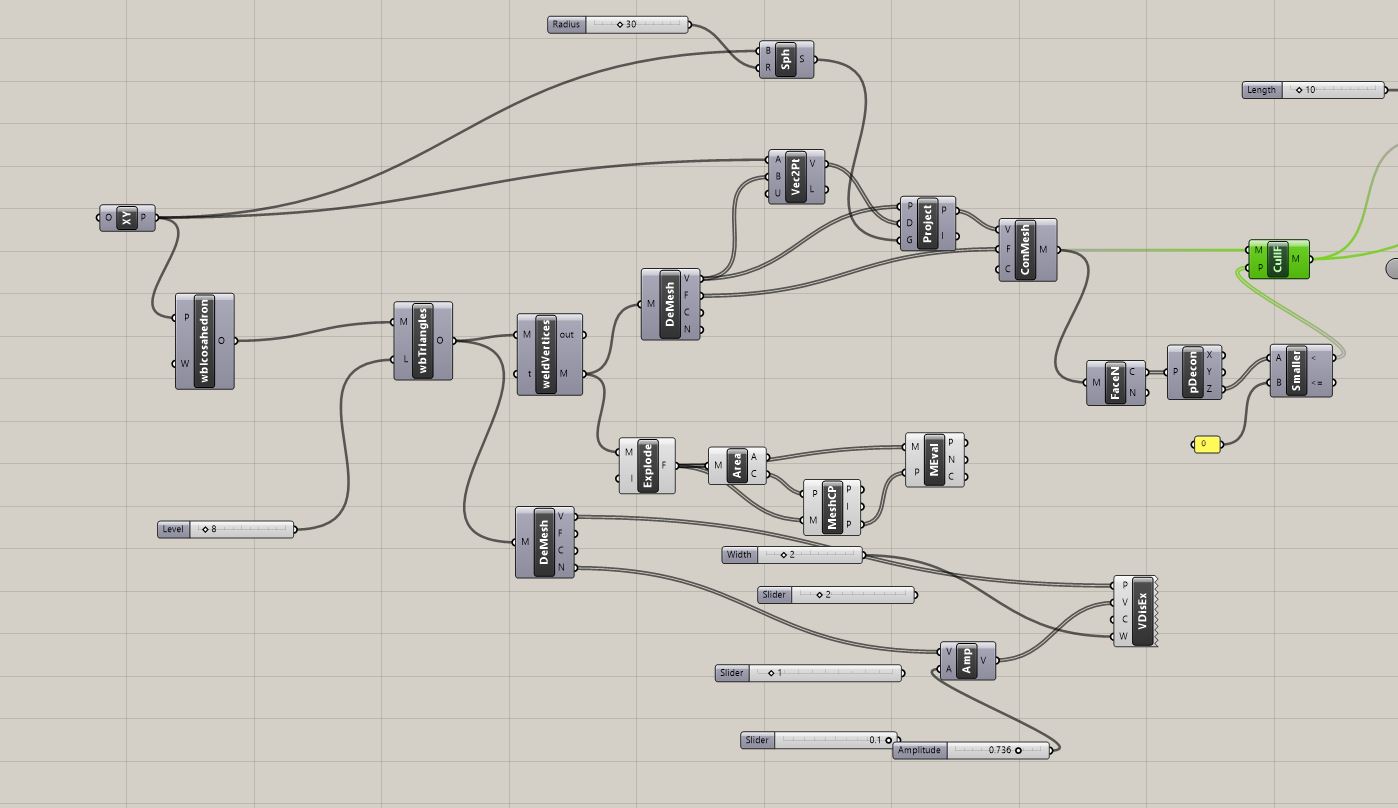

kod za proces dobijanja polusfere
U ovom slučaju se upotreba Grasshopper-a isplatila jer je omogućio podešavanje rasporeda trouglova i dobijanja većeg broja varijacija koje se manifestuju kroz manje/veće trouglove i pravilan/nepravilan raspored trouglova. Prvom verzijom paviljona se dobija isključivo pravilan raspored, dok je druga verzija pogodnija jer pored pravilnog rasporeda može se dobiti i nepravilan, koji se javlja u više verzija.

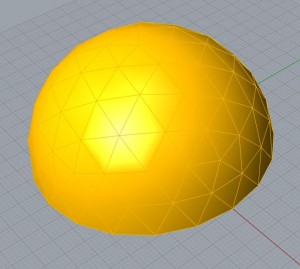

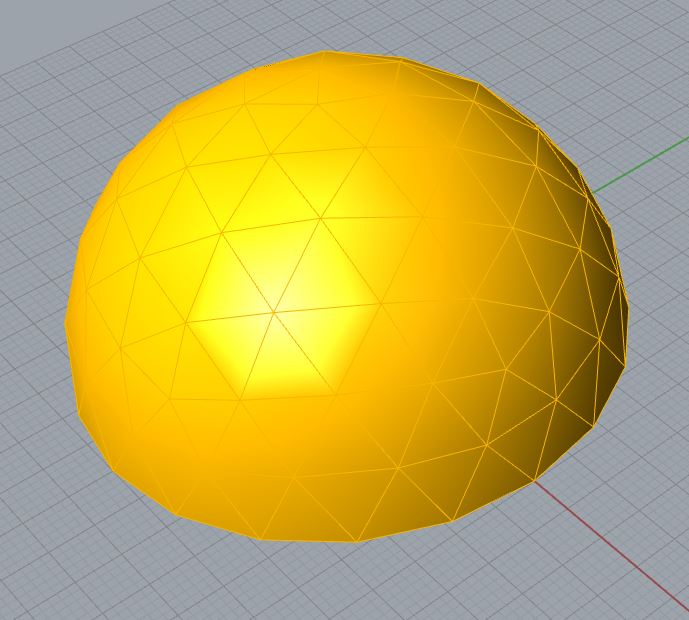

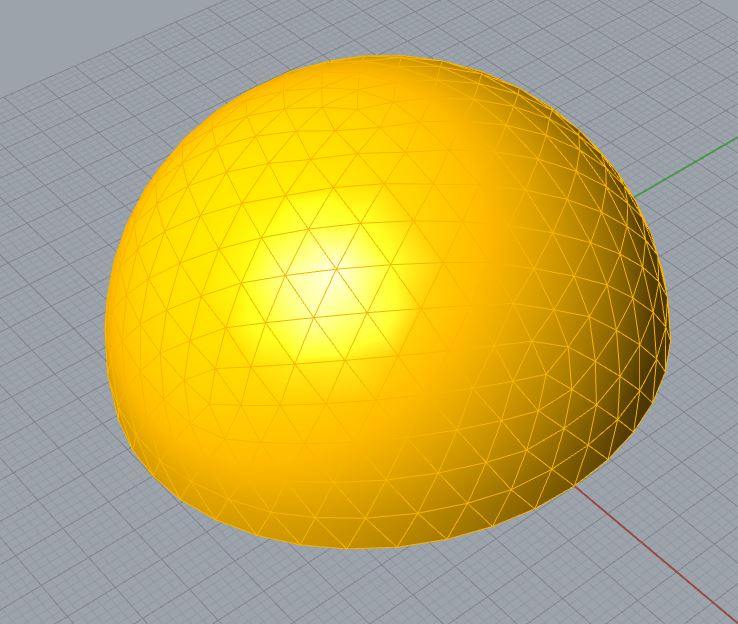

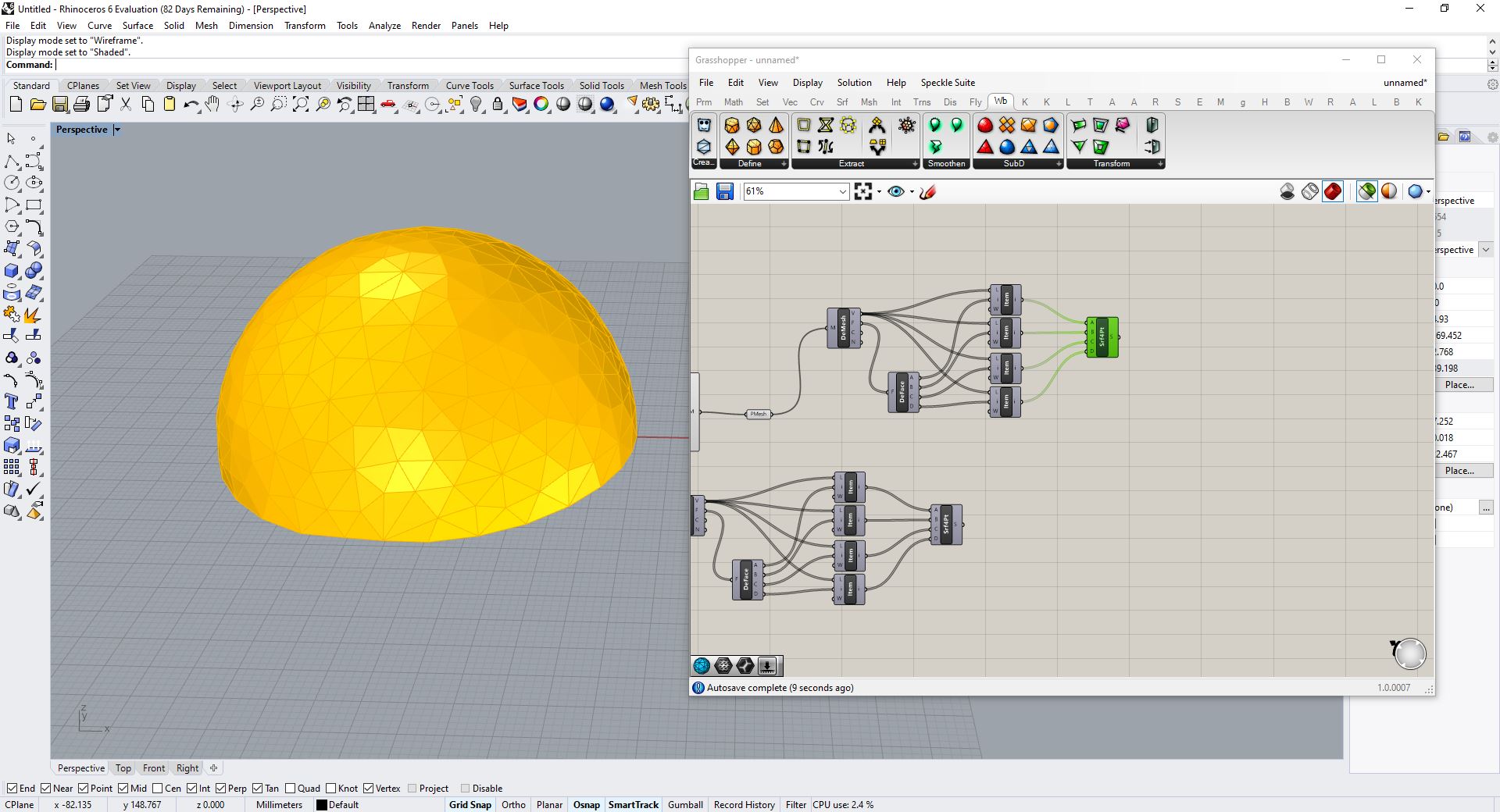

Pravilan raspored:

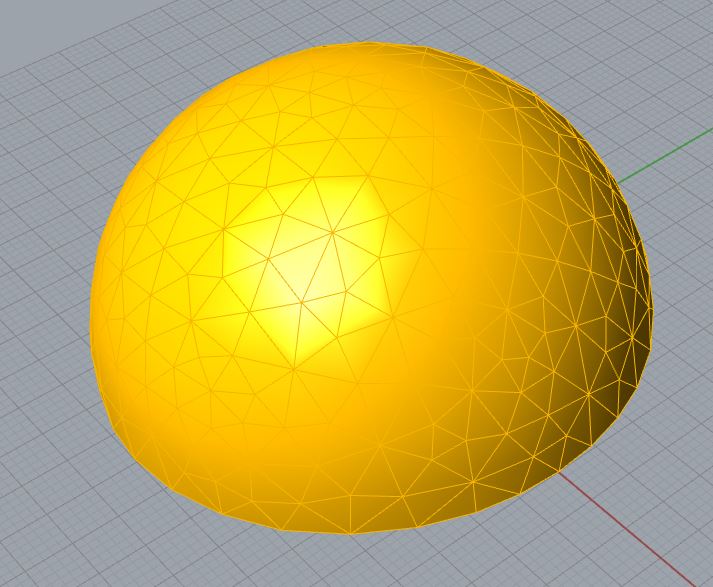

Nepravilan raspored:
Za dobijanje pravilnog/nepravilnog raspored korišćena je opcija MeshMaschine.

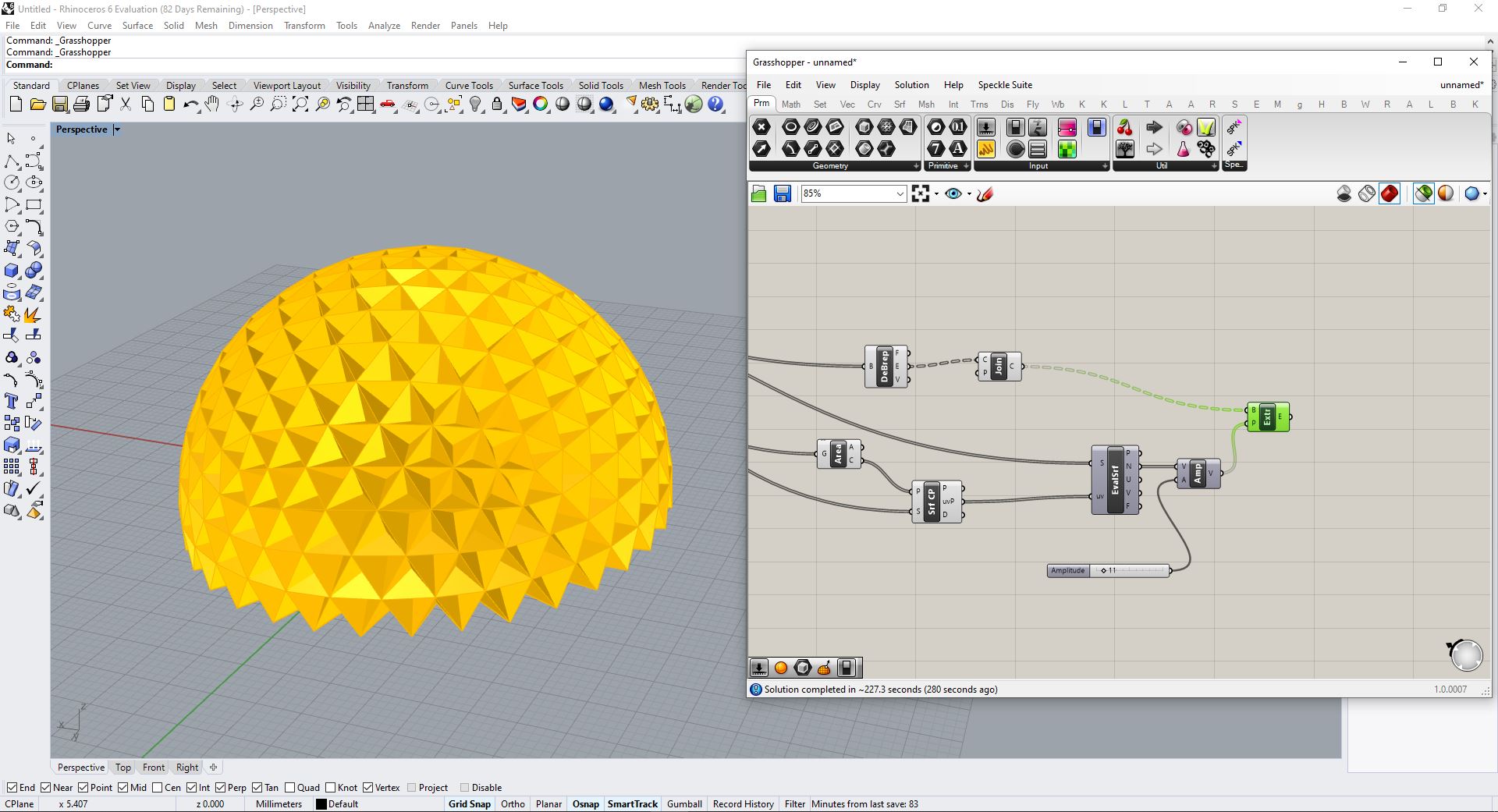

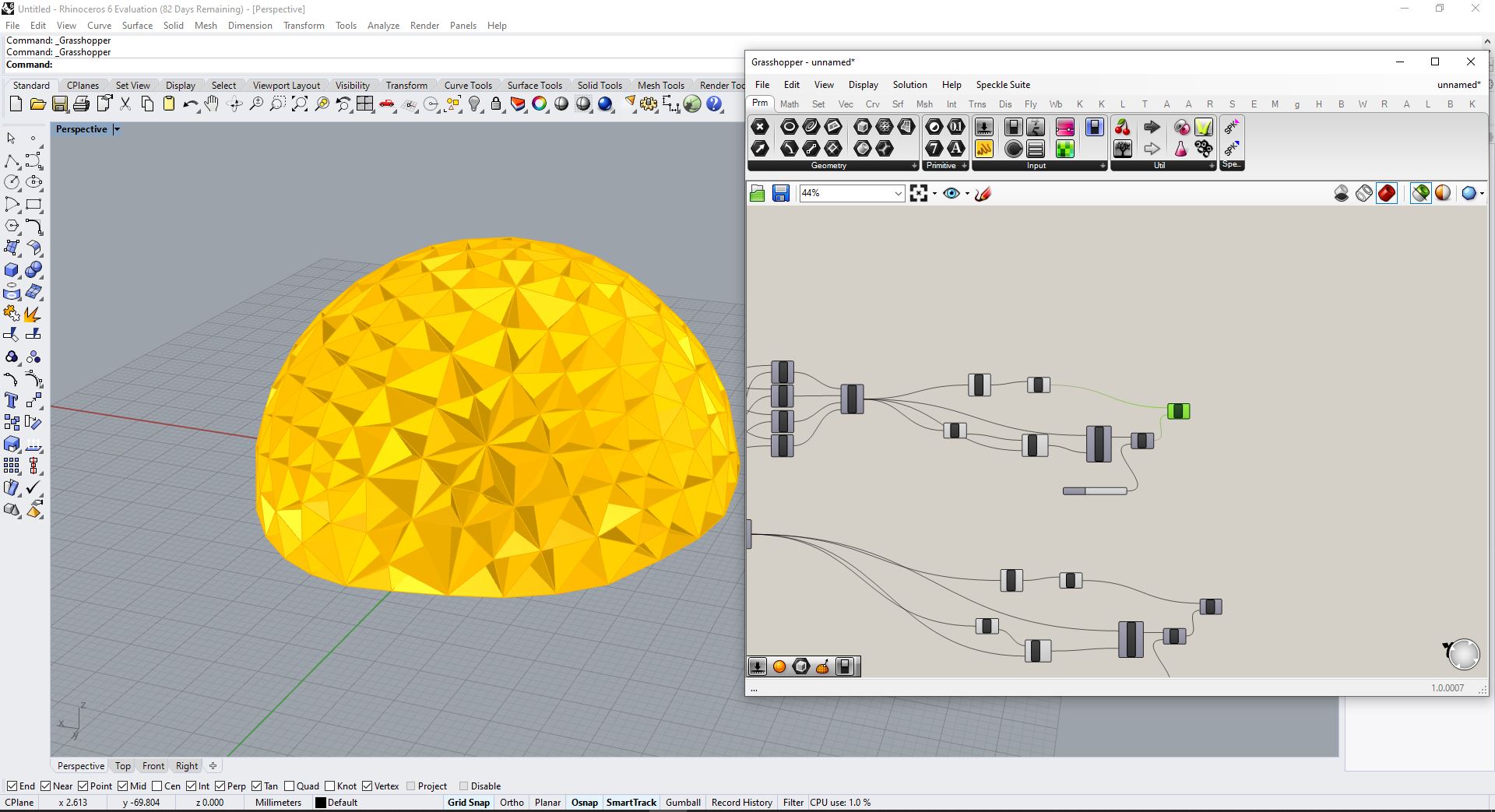

Kao poslednji korak izabrane su centralne tačke svakog trougaonog poligona koji čini polusfernu površ i extrude-ovane su u pravcu svoje normale. Od dobijenih tačaka formirana je nova površ koja dovodi do željenog rezultata i tražene forme paviljona.
