Fokus ove faze usmeren je na tehničku razradu modula, analizu, proračune i izbor optimalnog materijala za realizaciju strukture.
Cilj jeste da se koncept origami preklopa prevede u preciznu i konstrukcijski održivu formu koja može biti izvedena kao prolazni paviljon ili eksperimentalna arhitektonska instalacija.

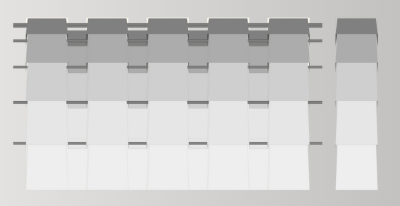

Geometrija i modularni sistem

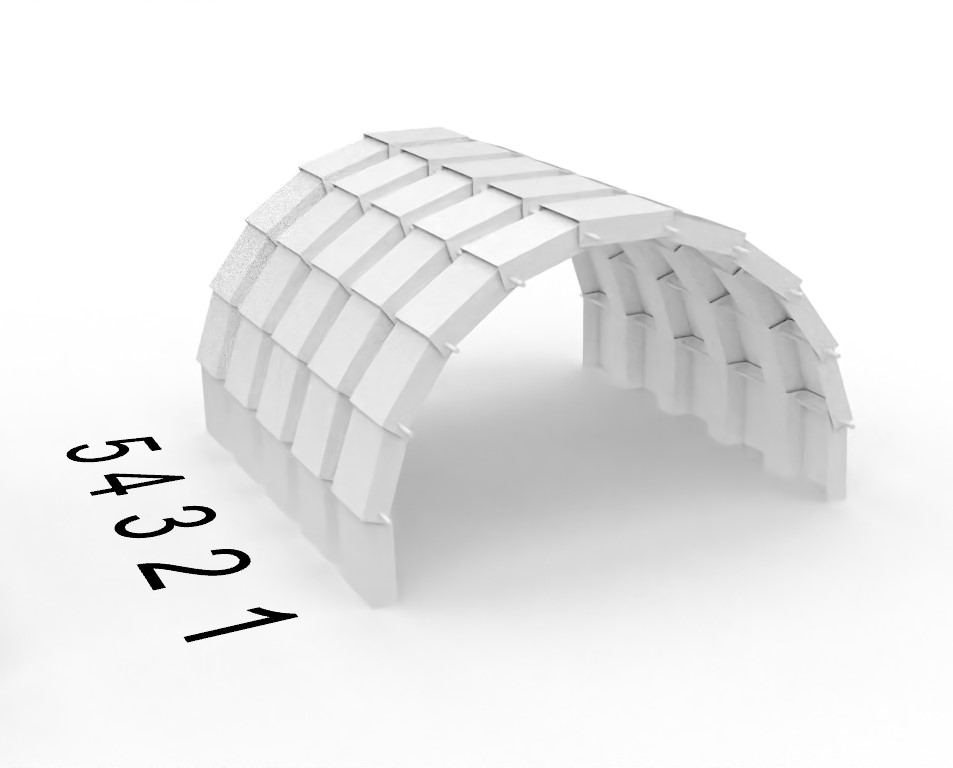

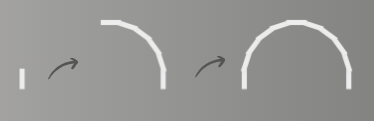

Struktura se zasniva na polukružnom luku od 180°, koji čini 11 identičnih elemenata trapeznog preseka . Na osnovu proračuna, ugao rotacije između susednih elemenata iznosi:
180°/(11−1)=18°
Ova geometrijska logika omogućava ujednačeno raspoređivanje modula po polukrugu i formira prostorni ritam.
Visina jednog elementa iznosi 80 cm, dok je visina kompletne konstrukcije (luk sastavljen od 11 elemenata) 250 cm. Time se postiže prostorna dominanta koja zadržava lakoću i transparentnost karakterističnu za origami princip.
Tehnička razrada i spojevi

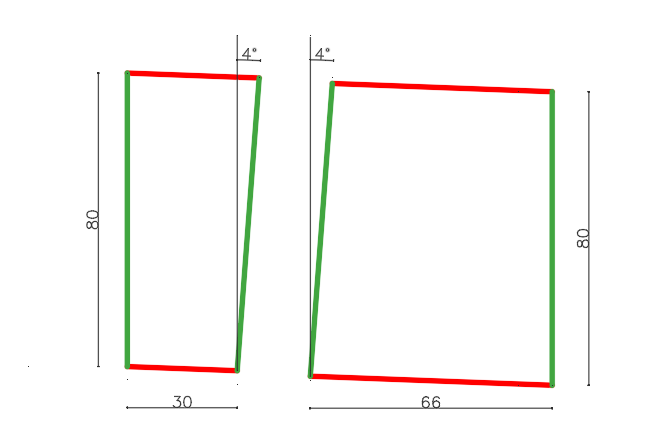

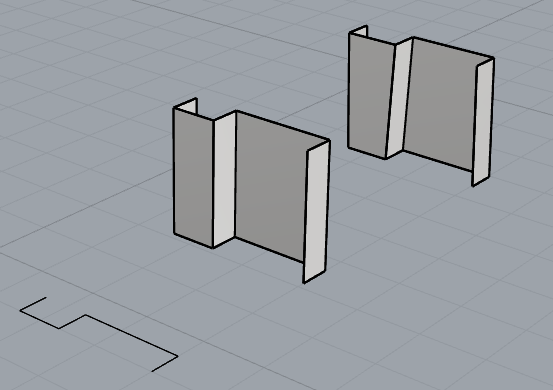

Kod rešenja zasnovanog na trapeznom modulu, definisani su sledeći parametri za precizan i pouzdan slip-fit spoj:
- ΔW = 6 mm (razlika gornje i donje širine)
- Dubina umetanja: 30–40 mm (stabilna)
- Radni clearance: 0,2–0,3 mm (za CNC obradu)
Izračunavanjem ugla tapera po strani dobijaju se sledeće vrednosti:
- d = 30 mm → θ ≈ 3.8°
Ove vrednosti omogućavaju precizno naleganje modula i stabilnost luka pri sklapanju. Za dodatno osiguranje konstrukcije predviđeni su mehanički spojevi pomoću pinova i skrivenih vijaka, koji sprečavaju aksijalno pomeranje elemenata i olakšavaju demontažu.
Materijal i tehnologija izrade
Za realizaciju konstrukcije odabrani su aluminijumski paneli debljine 2–3 mm, povezani šipkom profila dimenzija 4 cm. Ovakav sistem obezbeđuje visoku čvrstoću uz minimalnu težinu, što je ključno za formu koja mora ostati samonosiva i laka za montažu.
Prednosti aluminijuma:
- Niska masa i velika mehanička otpornost
- Visoka tačnost CNC obrade i minimalne tolerancije
- Potpuna otpornost na vlagu i koroziju
- Pogodan za spoljašnje i unutrašnje instalacije
- Može se eloksirati ili farbati praškastim premazom radi estetskog efekta
Predložena tehnologija izrade:

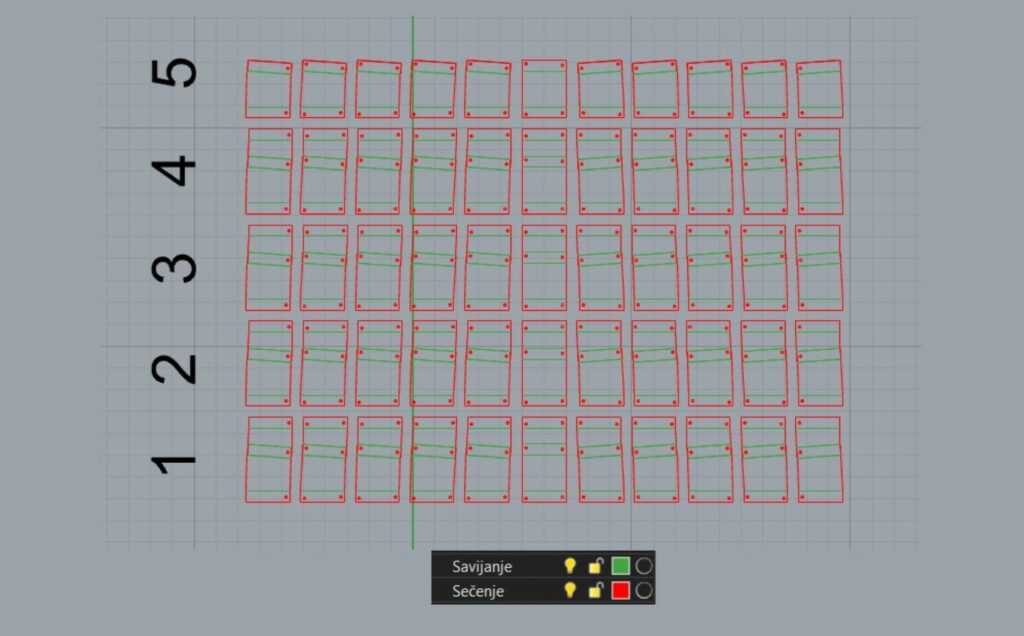

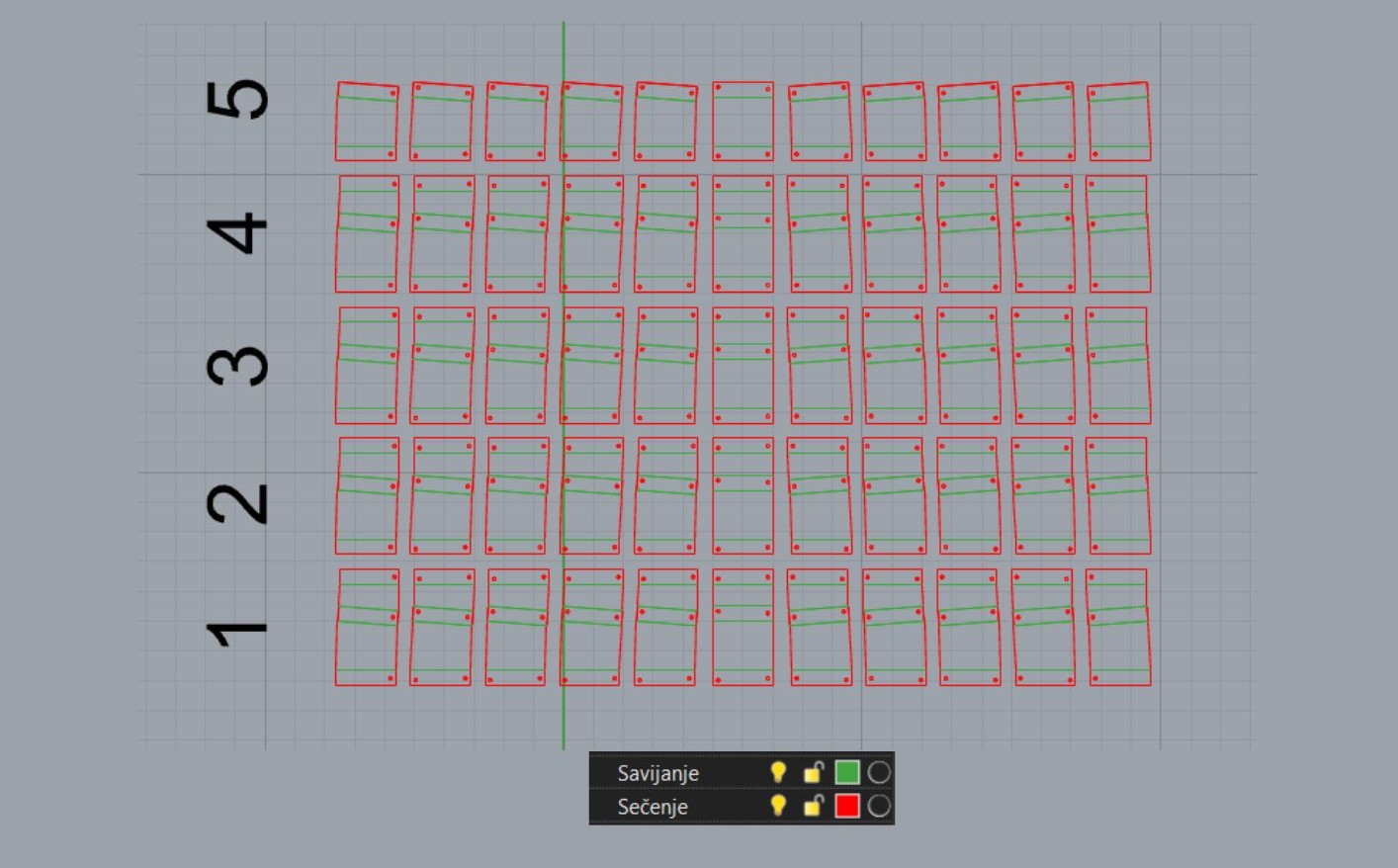

- CNC sečenje panela prema parametrima ΔW = 6 mm i dubini umetanja 30–40 mm
- Slip-fit sistem uz mehaničko osiguranje pinovima / vijcima
- Završna površinska obrada: eloksirani aluminijum (mat sivi ton) ili praškasto lakiranje u boji prema dizajnerskom konceptu
Kombinacijom tanjih aluminijumskih ploča dobija se stabilna, ali vizuelno „lagana“ struktura koja čuva estetsku ideju origamija i omogućava modularno sastavljanje.

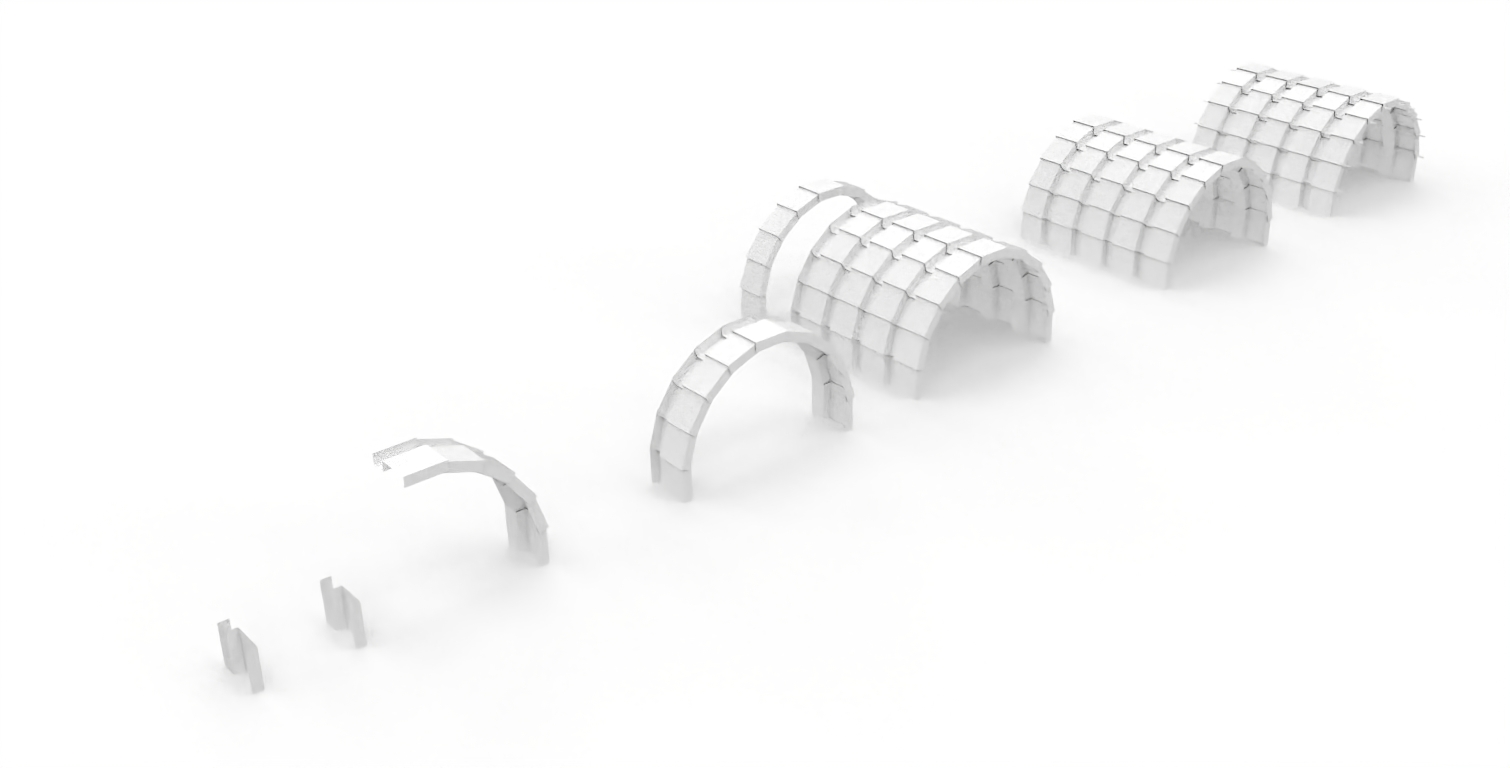

Identični taperirani moduli, postiže se:
- Fabrička efikasnost – svi moduli su istovetni, što smanjuje troškove obrade.
- Jednostavna montaža i demontaža – elementi se lako uklapaju pomoću definisanih spojeva.
- Visoka preciznost – aluminijum omogućava minimalna odstupanja.
- Trajnost i održivost – materijal je potpuno reciklabilan i otporan na spoljne uslove.
Zaključak
Koncept origami struktura se može uspešno sprovesti u izvedivi, stabilan i estetski prepoznatljiv sistem pomoću aluminijumskih panela.
Tehnički parametri pokazuju da konstrukcija zadovoljava zahteve modularnosti, preciznosti i trajnosti. Aluminijum, kao savremen, lagan materijal, omogućava realizaciju konstrukcije koja objedinjuje estetiku origamija i racionalnost moderne arhitekture.
Ova faza zaokružuje razvojni proces – od konceptualnog istraživanja do tehnički utemeljenog rešenja spremnog za prototip i serijsku izradu.

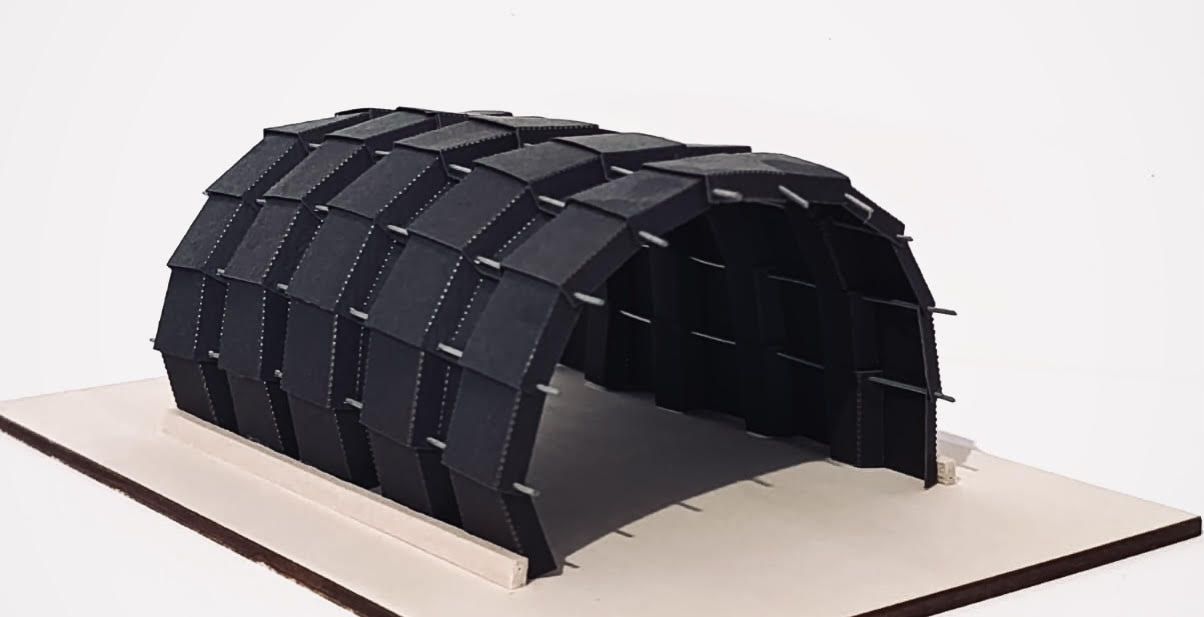

IZRADA MAKETE R=1:40
Fokus je bio na razumevanju odnosa između konstruktivne logike i forme kroz eksperimentalno modelovanje. Polazna inspiracija preuzeta je iz principa modularnog sastavljanja elemenata.

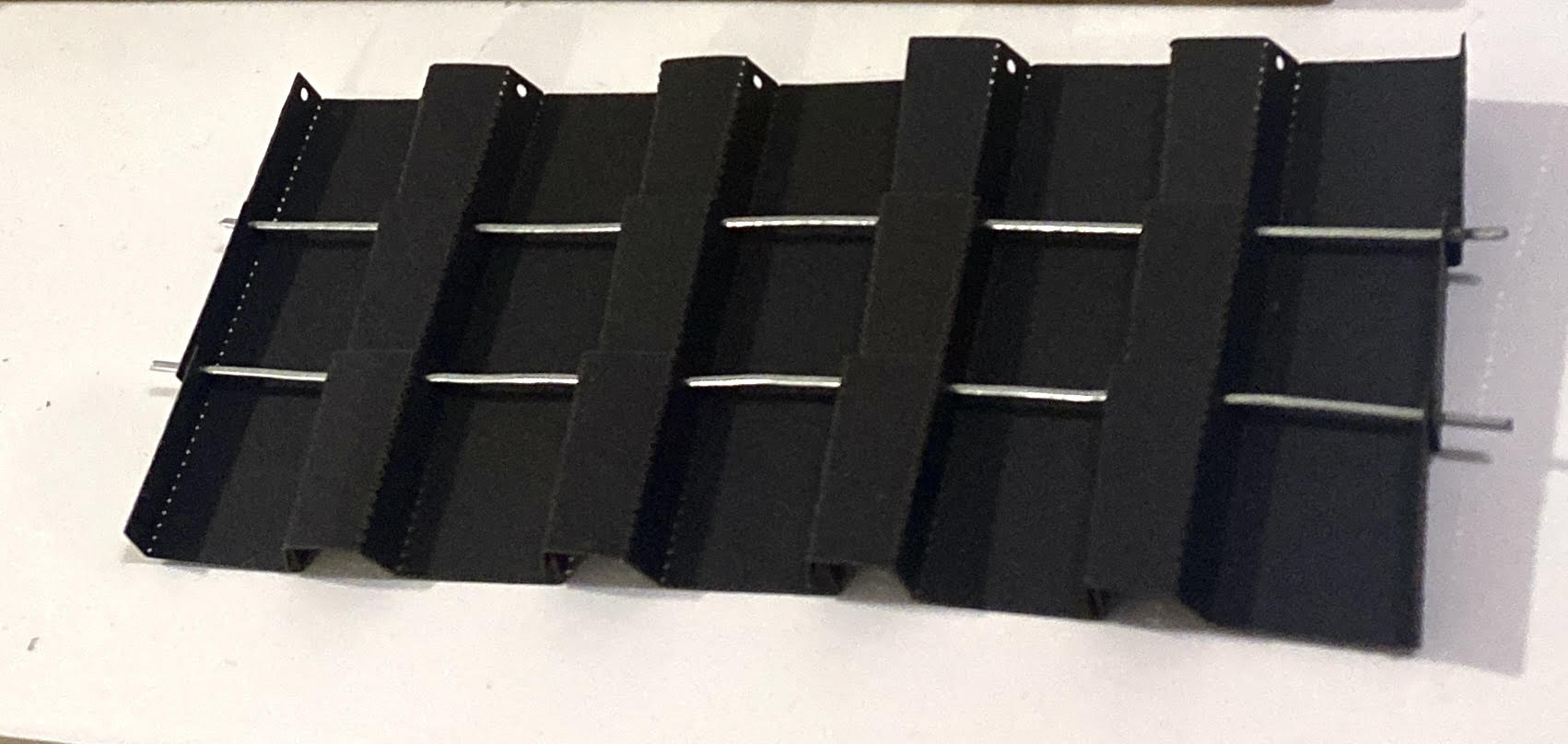

Maketa je izrađena u razmeri 1:40 i prikazuje sistem lučne konstrukcije formiran nizom međusobno povezanih modula. Svaki modul je izveden kao savijeni panel povezan metalnim elementom koji omogućava stabilnost oblika.
Cilj modela bio je da se ispita ponašanje konstrukcije pri različitim stepenima zakrivljenosti i rastera, kao i mogućnost serijske proizvodnje i montaže. Kroz maketu su testirane proporcije, ritam spojeva i vizuelna dinamika površine.
