Primena metode na konkretnom primeru
1. Od testnog uzorka do finalne forme
Naša metodologija je organizovana u dva povezana nivoa:

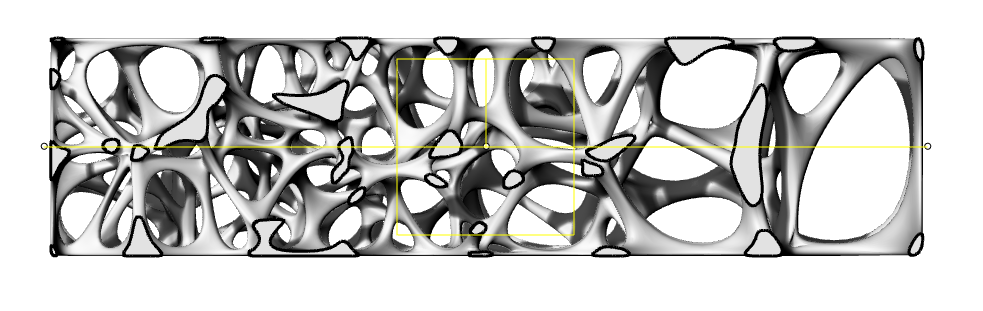

Testni nivo: Početna faza istraživanja fokusirala se na generisanje gustine tačaka unutar kontrolne kocke. Ovim “jediničnim primerkom” kalibrisali smo kako parametri gustine utiču na strukturnu stabilnost Voronoi mreže pre nego što je primenimo na kompleksniji model.

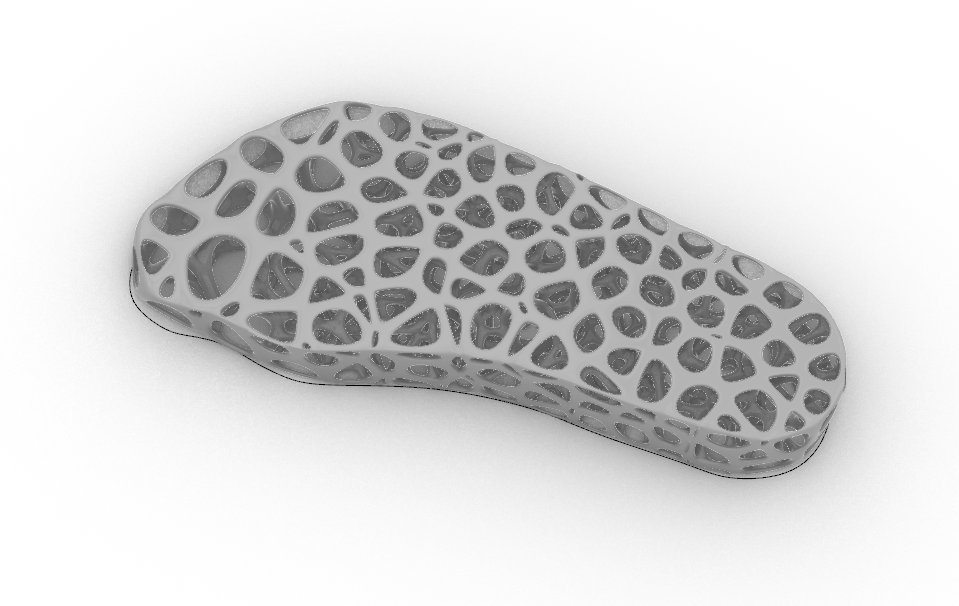

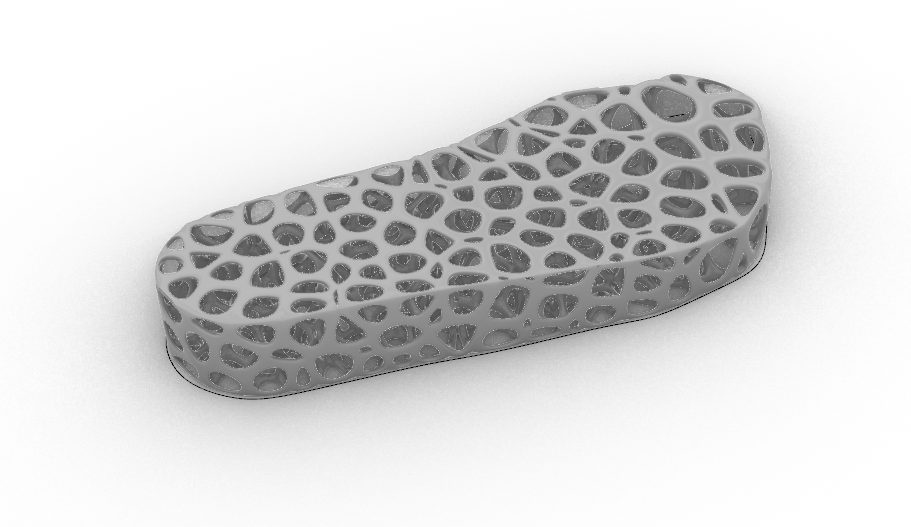

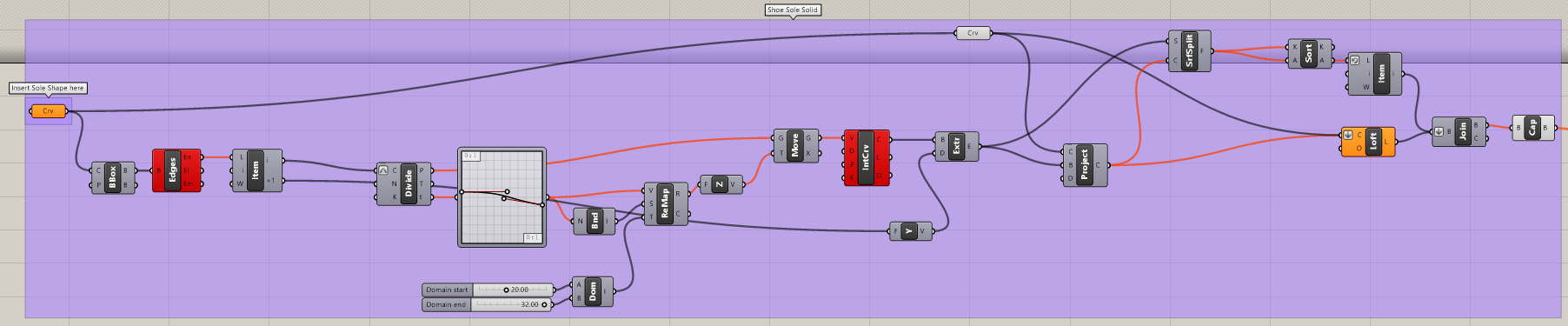

Aplikativni nivo (Generisanje forme đona): Nakon kalibracije, razvili smo algoritam za formiranje volumena đona. Korišćenjem Bounding Box i Loft operacija, algoritam kreira trodimenzionalno telo đona sa precizno definisanim visinskim profilom (drop-om). Ovim sistemom smo obezbedili da Voronoi mreža bude precizno prilagođena biomehaničkim linijama đona.
2. Integracija sistema
Dok nam algoritam za đon definiše geometrijski prostor, algoritam za raspored tačaka (preuzet sa testnog uzorka) popunjava taj prostor strukturnom mrežom. Time smo osigurali da je svaka ćelija u strukturi đona pozicionirana i dimenzionisana prema parametrima koje smo prethodno verifikovali na testnom uzorku.
3. Varijacije
U cilju testiranja fleksibilnosti parametarskog sistema, generisali smo više verzija strukture đona. Promenom ključnih parametara u algoritmu, dobili smo različite konfiguracije koje nam omogućavaju da optimizujemo đon za različite potrebe (npr. trčanje, hodanje ili stajanje).

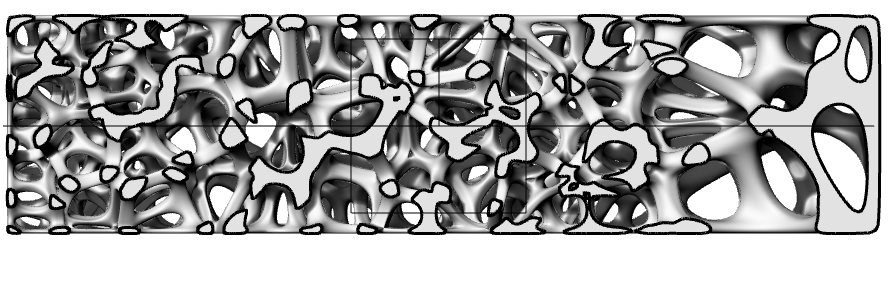

- Varijacija gustine ćelija (Density Variation): Kroz Graph Mapper komponentu, modifikovali smo distribuciju Voronoi ćelija.

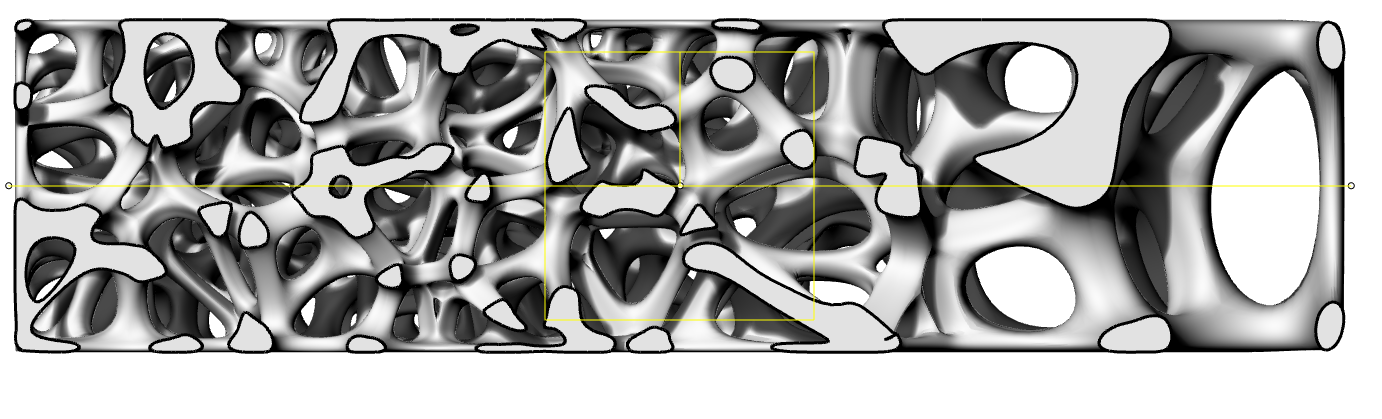

- Varijacija strukturne geometrije (Scale Factor): Menjanjem Scale faktora i debljine zidova ćelija (Loft operacija), dobili smo varijante sa različitom poroznošću.

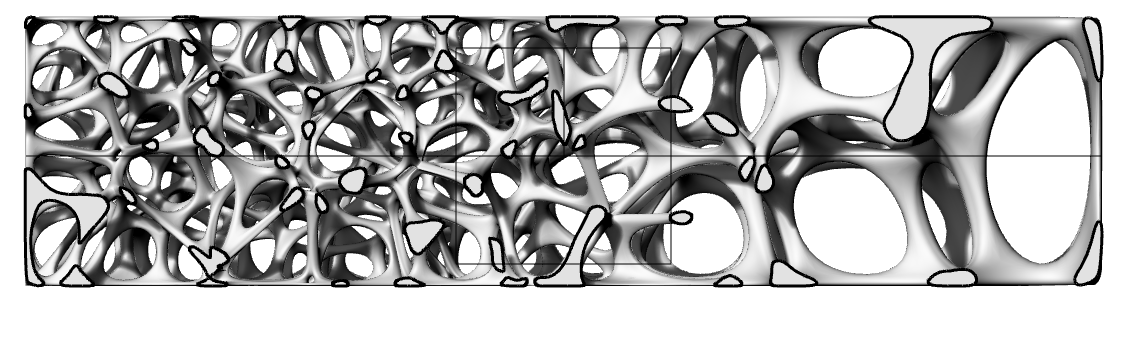

- Varijacija broja ćelija: Kroz promenu Populate 3D parametara, testirali smo strukture sa drastično manjim i većim brojem ćelija, čime smo utvrdili granice izvodljivosti štampe.
4. Ograničenja
Proces tranzicije sa digitalnog modela na fizički prototip kroz 3D štampu identifikovao je nekoliko ključnih tehničkih i tehnoloških ograničenja sistema:
- Kompleksnost i veličina podataka: Detaljne Voronoi strukture generišu izuzetno zahtevne fajlove (geometrija testne kocke je prelazila veličinu od 100 MB). Ovako velika količina podataka otežava konverziju, otvaranje i pripremu modela u softveru za 3D štampu, što ukazuje na potrebu za geometrijskom optimizacijom pre same proizvodnje.
- Zavisnost geometrije od parametara štampe: Da bi se kompleksna šupljikava struktura uspešno odštampala na modelu manjih dimenzija, bilo je neophodno prilagoditi hardverska podešavanja. Korišćenje veće mlaznice štampača (print nozzle) i veće visine slojeva (layer height) direktno utiče na finalnu detaljnost i vizuelne karakteristike strukture, što predstavlja kompromis između izvodljivosti i preciznosti.
- Rizik od zastoja materijala: Zbog specifične i kompleksne geometrije Voronoi ćelija, tokom procesa štampe dolazi do tehničkih izazova poput zaglavljivanja materijala u mlaznici štampača. Česte promene u ekstruziji i kompleksne putanje glave štampača kod gustih mreža povećavaju rizik od prekida procesa i neuspešnih otisaka.
- Mehanički odziv i gustina strukture: Prvi testni uzorci su pokazali da unutrašnja konfiguracija (veliki broj otvora i debljina zidova) može rezultovati geometrijom koja pruža prevelik otpor pri pritisku. To implicira da se željena fleksibilnost ne može postići nasumičnim dizajnom, već da se broj ćelija i scale faktor moraju precizno kalibrisati u odnosu na mogućnosti materijala.
5. Evaluacija hipoteza
Na osnovu parametarskog modelovanja i fizičke validacije prototipova, potvrđujemo opravdanost postavljenih hipoteza:
Hipoteza 1: Poboljšana amortizacija sile udara
Algoritam uspešno mapira intenzitet pritiska na geometrijsku strukturu đona. Kroz promenu visine i gustine Voronoi ćelija, postigli smo da zona pete poseduje veću strukturnu otpornost. Ovakav dizajn obezbeđuje selektivnu amortizaciju na mestu najjačeg udara, čime se dokazano smanjuje opterećenje na zglobove u odnosu na standardne đonove uniformne debljine.
Hipoteza 2: Prirodan prelaz stopala (faza doskoka i odraza)
Primena gradijenta visine đona omogućila je fluidnu geometrijsku tranziciju. Time smo postigli da đon prati biomehaničku putanju stopala, čime se umanjuje osećaj težine i nestabilnosti tokom kretanja.
6. Rezultati i zaključak
Nakon fizičke validacije testnih uzoraka, uspešno smo definisali gradijent gustine Voronoi strukture, koji je direktno primenljiv na zoniranje đona patike. Analiza je rezultirala definisanjem četiri nivoa gustine, optimizovanih prema biomehaničkim potrebama:

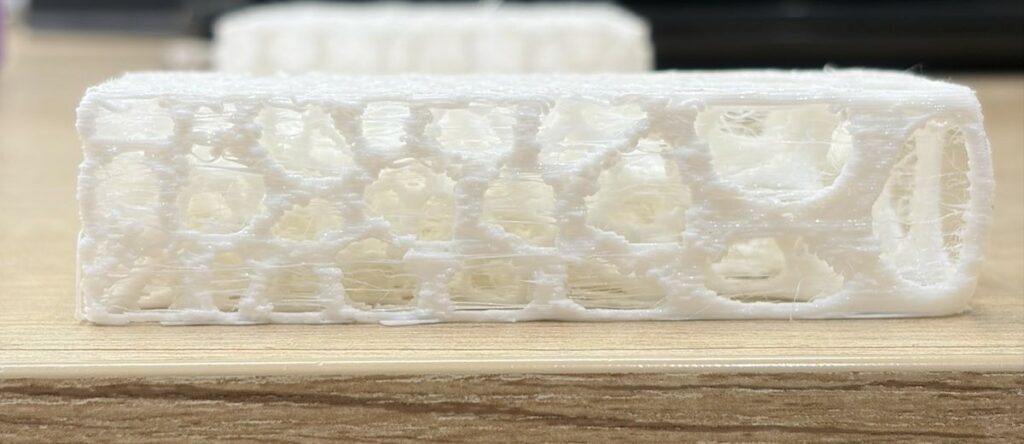

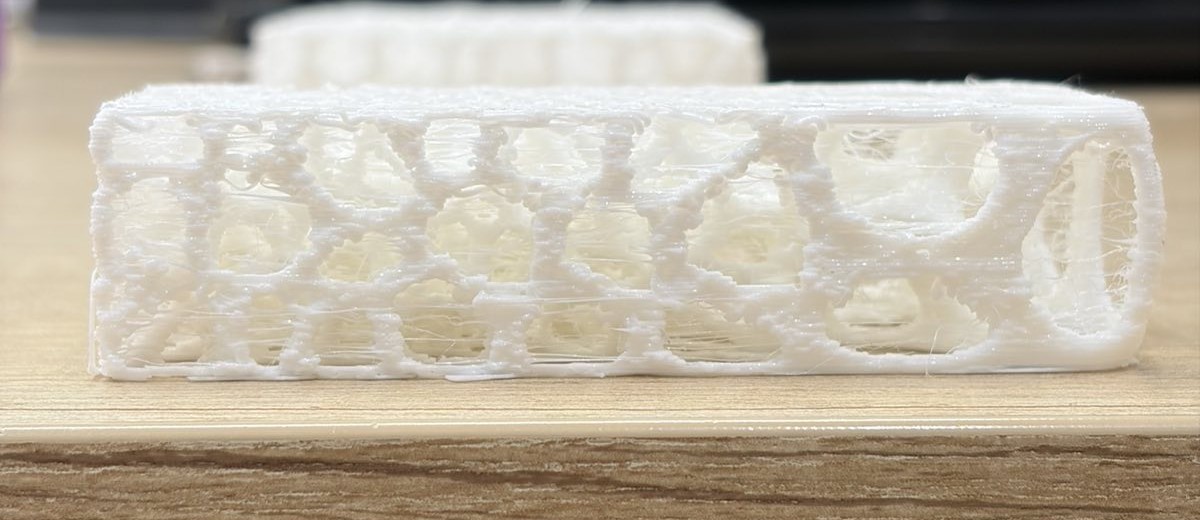

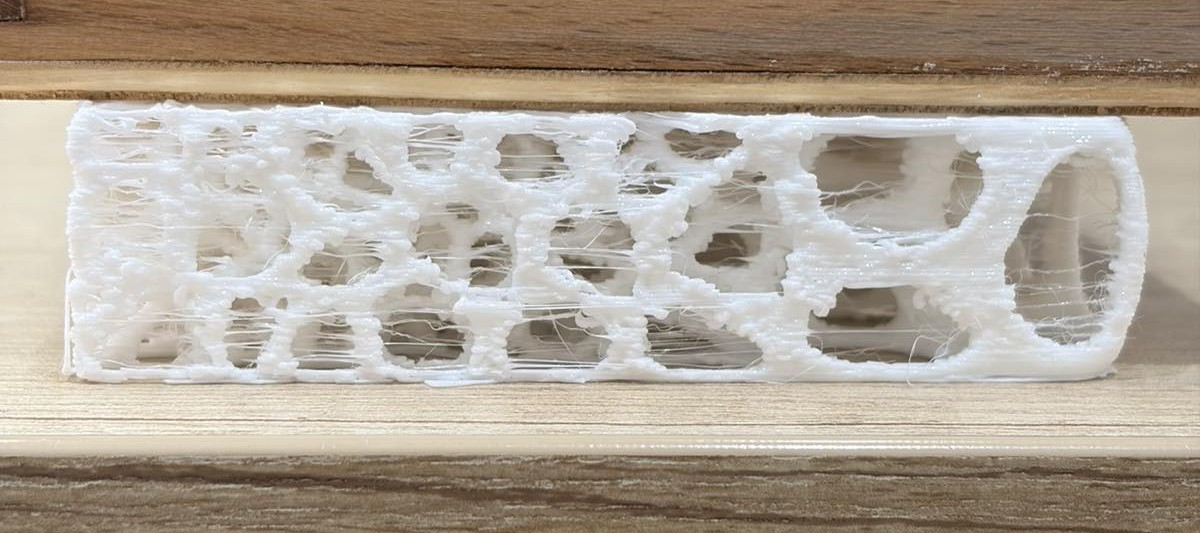

Zona 1 – Peta (Gusta struktura):
Vizuelna analiza uzorka iz Zone 1 pod laboratorijskim opterećenjem potvrdila je visoku strukturnu stabilnost.
Zaključak: Ovakav odziv potvrđuje da je odabrana gustina ćelija za zonu pete adekvatna. Struktura uspešno disperzuje pritisak, čime se ostvaruje projektovani cilj – obezbeđivanje čvrste baze za doskok koja sprečava kolaps materijala, a istovremeno pruža neophodnu kontrolu pri početnom kontaktu sa podlogom. Poređenjem fotografija uzorka u stanju mirovanja i uzorka pod opterećenjem, uočena je minimalna geometrijska deformacija.

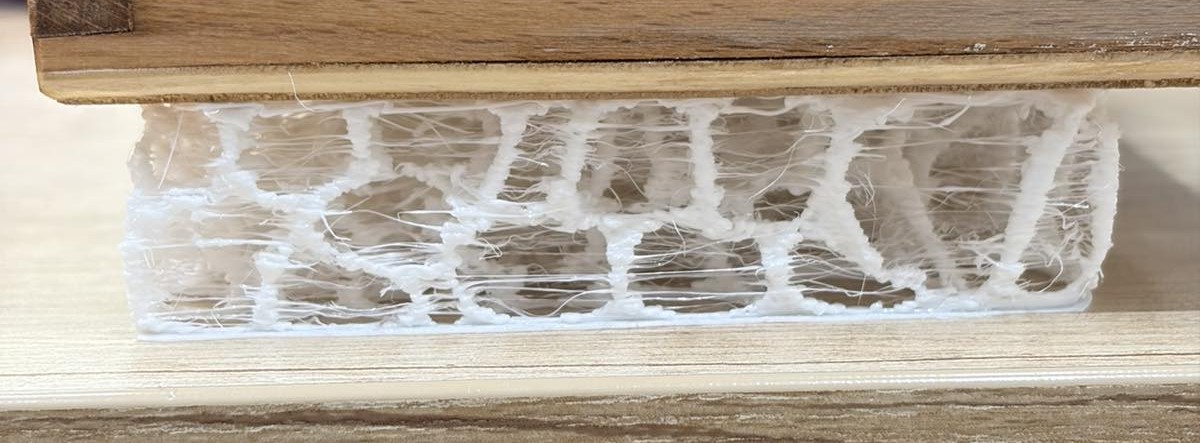

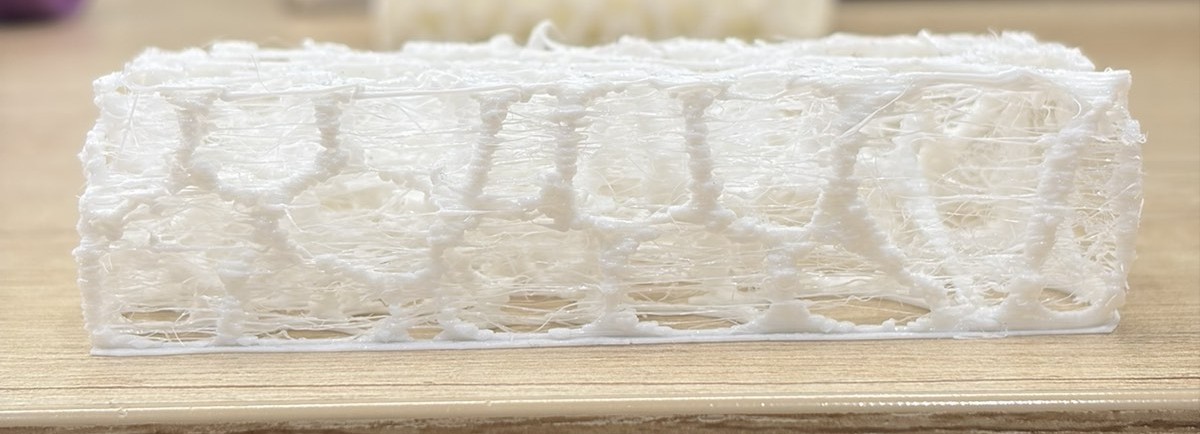

Zona 2 – Sredina (Srednja gustina):
Analiza uzorka iz Zone 2 pokazuje drugačiji biomehanički profil u poređenju sa petnom zonom.
Zapažanje: Pod opterećenjem, uzorak pokazuje progresivnu kompresiju – ćelije se umereno deformišu, omogućavajući “mekši” prelaz pritiska. Dok Zona 1 pruža apsolutnu stabilnost, Zona 2 reaguje elastičnije, apsorbujući energiju i pripremajući stopalo za prelaz ka središnjem delu đona.
Zaključak: Ovakav odziv potvrđuje da je postignut projektovani balans između čvrstine i elastičnosti. Struktura nije kruta, već “radi” pod opterećenjem, čime se dokazuje da algoritamsko zoniranje gustine ćelija direktno utiče na dinamičko ponašanje đona tokom koraka.

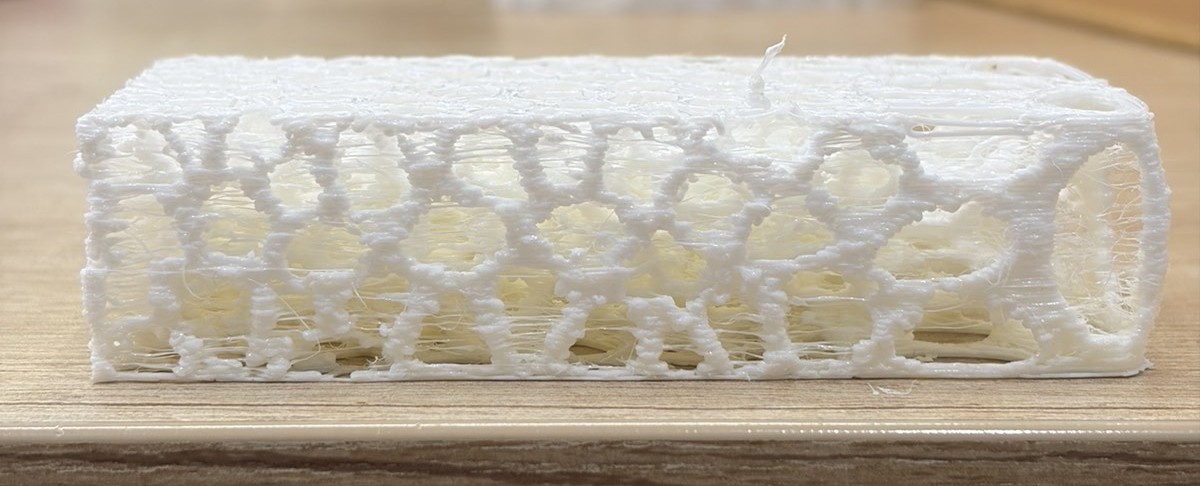

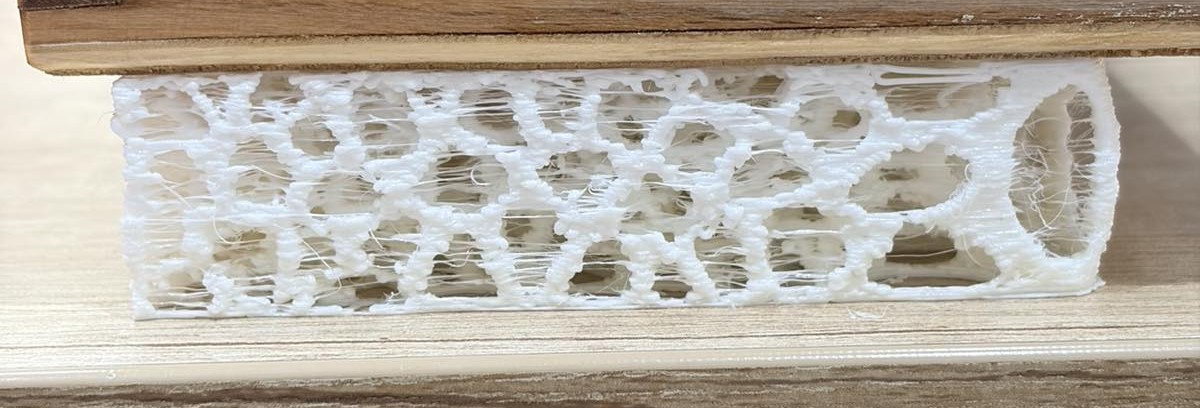

Zona 3 – Zglob (Najveća gustina):
Zapažanje: Pod opterećenjem, uzorak pokazuje visoku otpornost na sabijanje. Zbog povećane gustine zidova ćelija, strukturna mreža deluje kao monolitni element koji efikasno raspoređuje vertikalnu silu na veću površinu.
Zaključak: Ovo potvrđuje da je projektovana strategija “najveće gustine” za ovu zonu ispravna. U poređenju sa prethodnim zonama, ovaj uzorak pruža najčvršću potporu, što je ključno za stabilnost đona u predelu zgloba i sprečavanje nepravilnih pokreta stopala tokom trčanja.

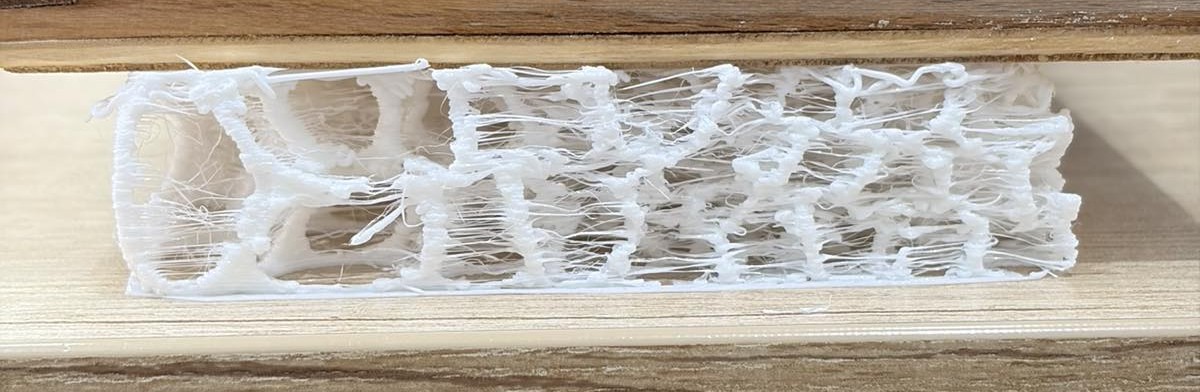

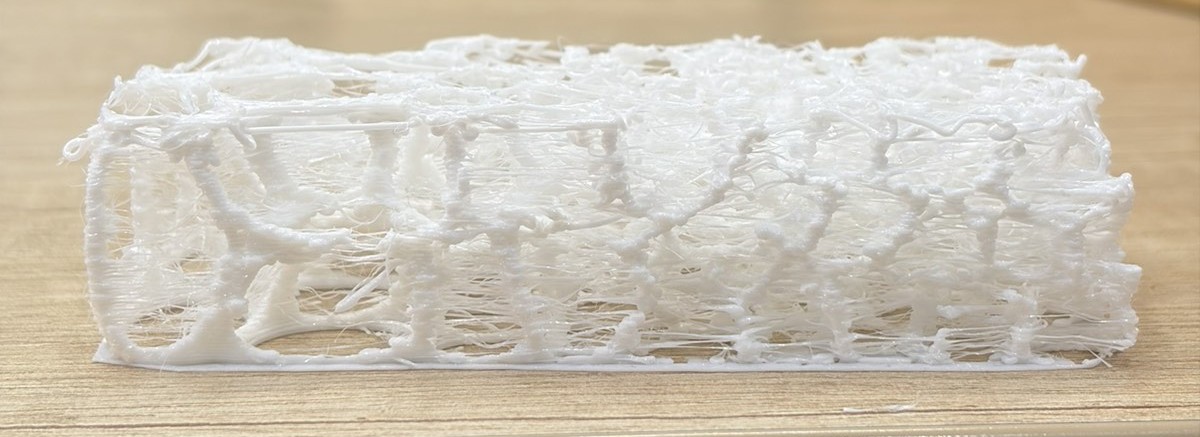

Zona 4 – Prsti (Najmanja gustina):
Uzorak iz Zone 4, namenjen predelu prstiju, karakteriše minimalna gustina Voronoi ćelija, što direktno utiče na njegovu biomehaničku funkciju.
Zapažanje: Pod opterećenjem, uzorak pokazuje visoku fleksibilnost i laku deformabilnost. Struktura se sabija uz minimalan otpor, čime se omogućava slobodno savijanje đona u fazi odraza.
Zaključak: Rezultati potvrđuju ispravnost zoniranja – dok su prethodne zone pružale stabilnost, ova zona omogućava potrebnu dinamičnost. Ovim je kompletiran sistem koji omogućava da se đon ponaša različito u zavisnosti od anatomske pozicije, čime se postiže balans između zaštite (peta/zglob) i prirodne pokretljivosti (prsti).
Finalni zaključak
Glavni cilj ovog projekta – validacija parametarskog metoda za dizajn i proizvodnju đona sa varijabilnom unutrašnjom strukturom – u potpunosti je ispunjen. Kroz razvoj algoritamskog sistema u Grasshopper-u, dokazali smo da se mehanička svojstva đona (krutost i fleksibilnost) mogu precizno kontrolisati manipulacijom Voronoi ćelija.
Evaluacija rezultata u odnosu na postavljene kriterijume potvrđuje sledeće:
Odgovor na Kriterijum 1 (Geometrija prema mapi pritiska): Algoritam je uspešno generisao četiri nivoa gustine strukture, čime je postignuta selektivna amortizacija. Testni uzorci potvrđuju da struktura maksimalne gustine (peta i zglob) pruža neophodnu strukturnu stabilnost, dok minimalna gustina (prsti) omogućava slobodno savijanje, čime je geometrija đona direktno prilagođena zonama pritiska stopala.
Odgovor na Kriterijum 2 (Biomehanička putanja): Implementacijom postepenog prelaza (gradijenta) visina ćelija, stvorili smo uslove za fluidnu tranziciju tokom kretanja.
