FAZA II

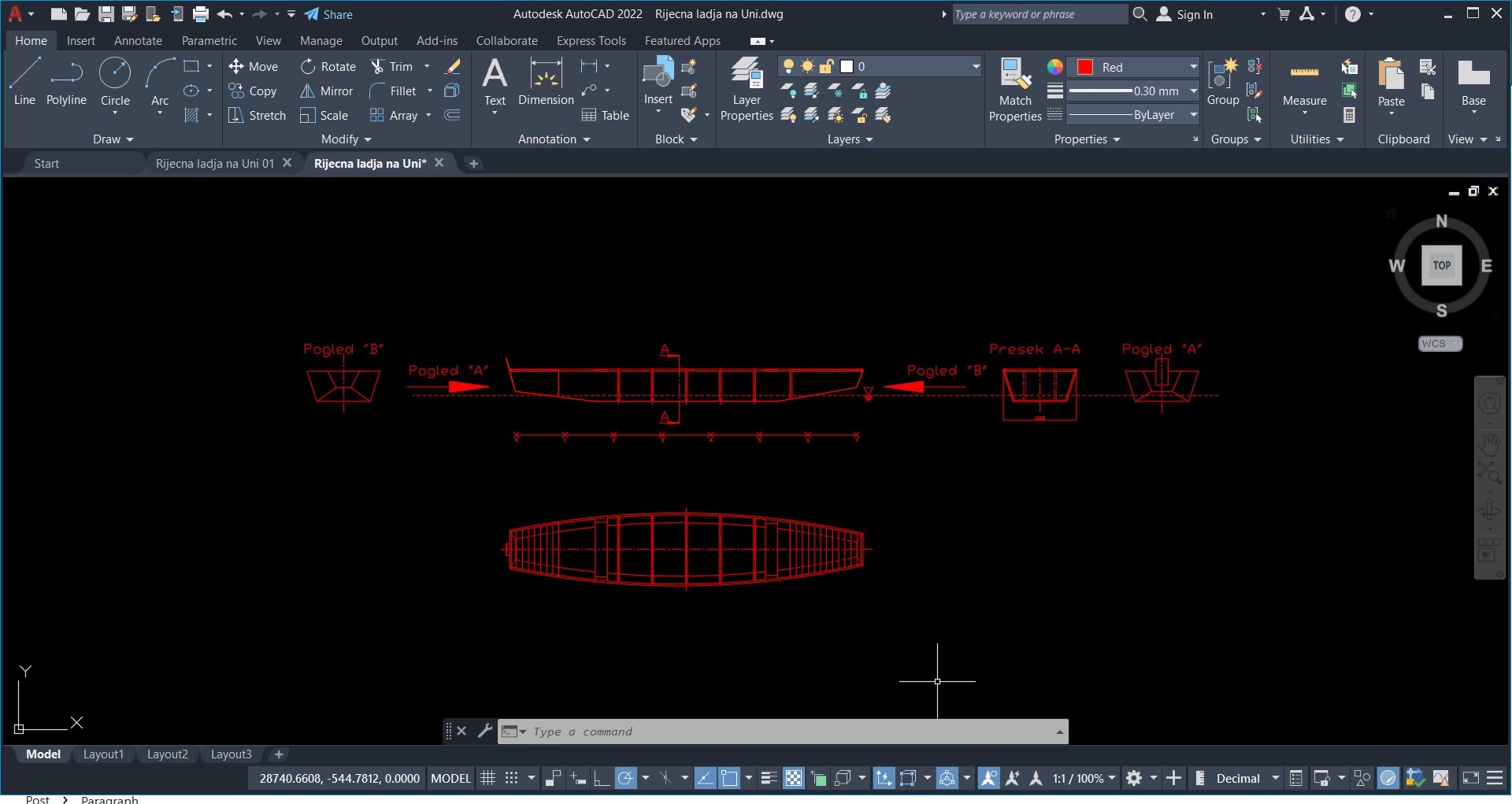

Nakon definisanja istraživačkog problema slijedi faza II u kojoj se, nakon prikupljanja granica u kojima je moguće mijenjati oblik lađe, i tehničkih crteža jedne konkretne lađe, prelazi na modelovanje svih pojedinačnih segmenata u program Grasshopper.

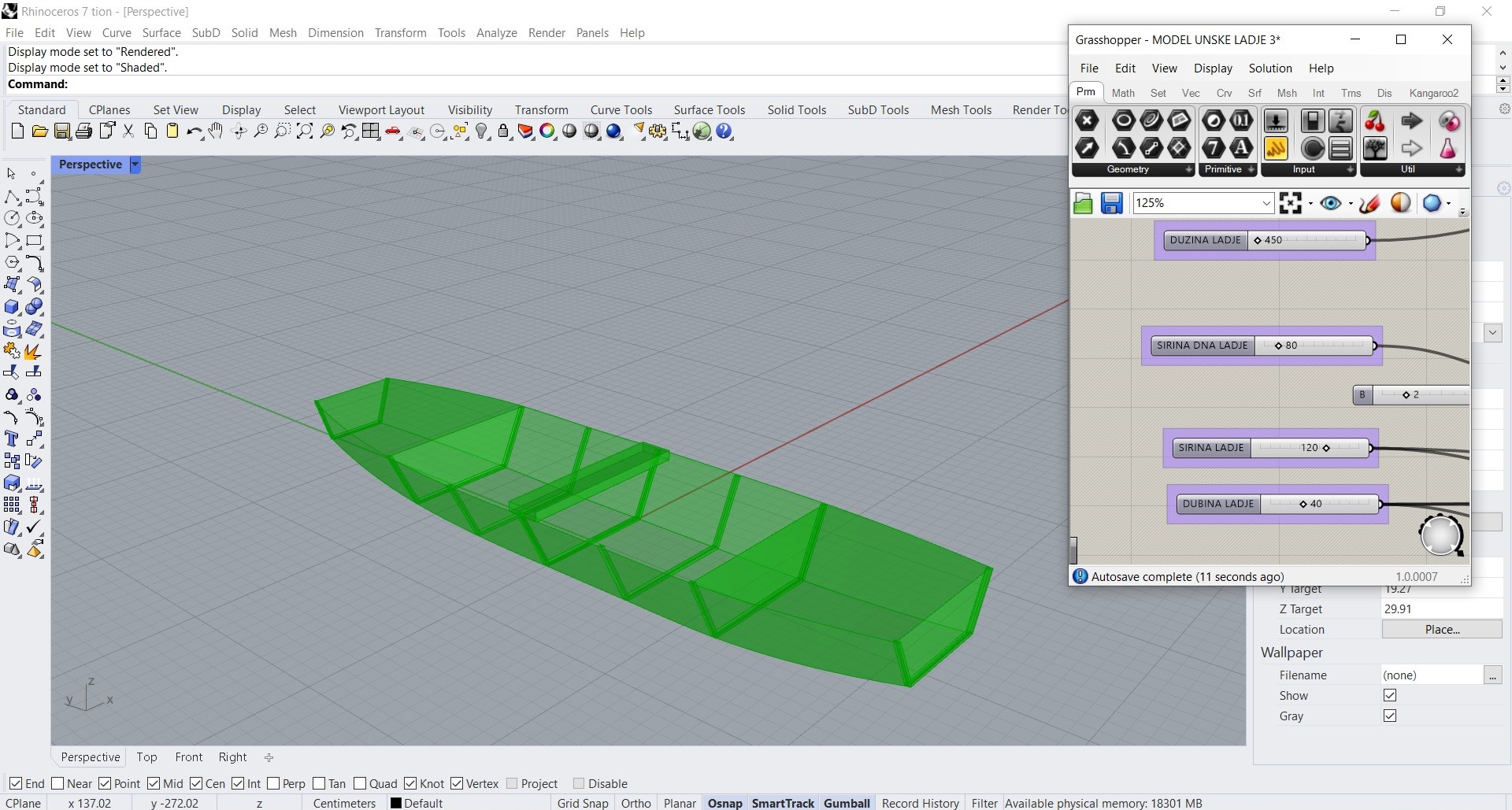

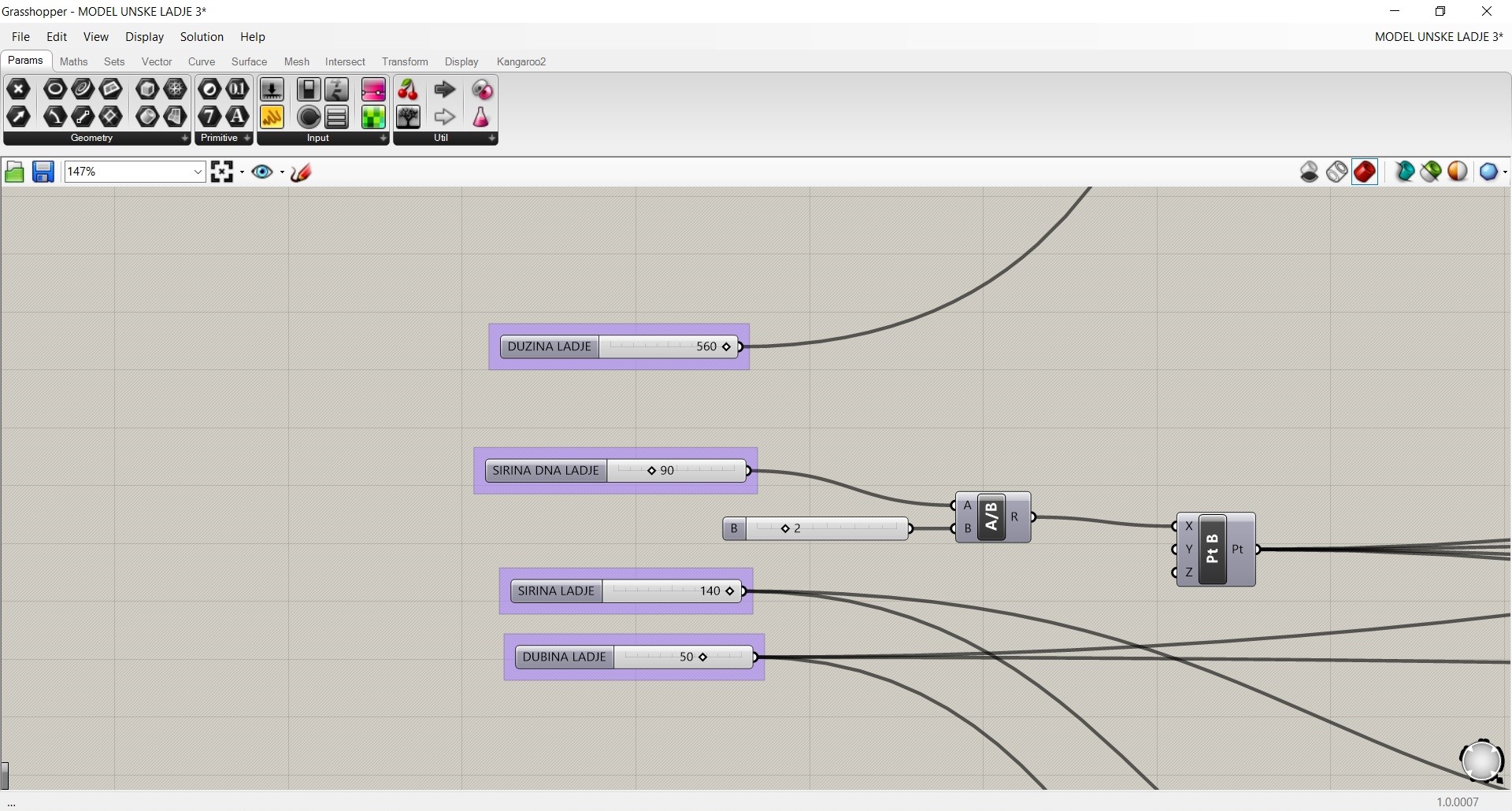

Proces modelovanja započet je definisanjem parametara: dužina lađe, širina najniže tačke lađe, širina najviše takče lađe, visina lađe.
*Napomena: Parametri su definisani za polovinu lađe. Zbog pojave različitosti oblika prilikom drugačijeg zakrivljenja dvije polovine.
Nakon čega slijedi formiranje konstrukcije čamca:

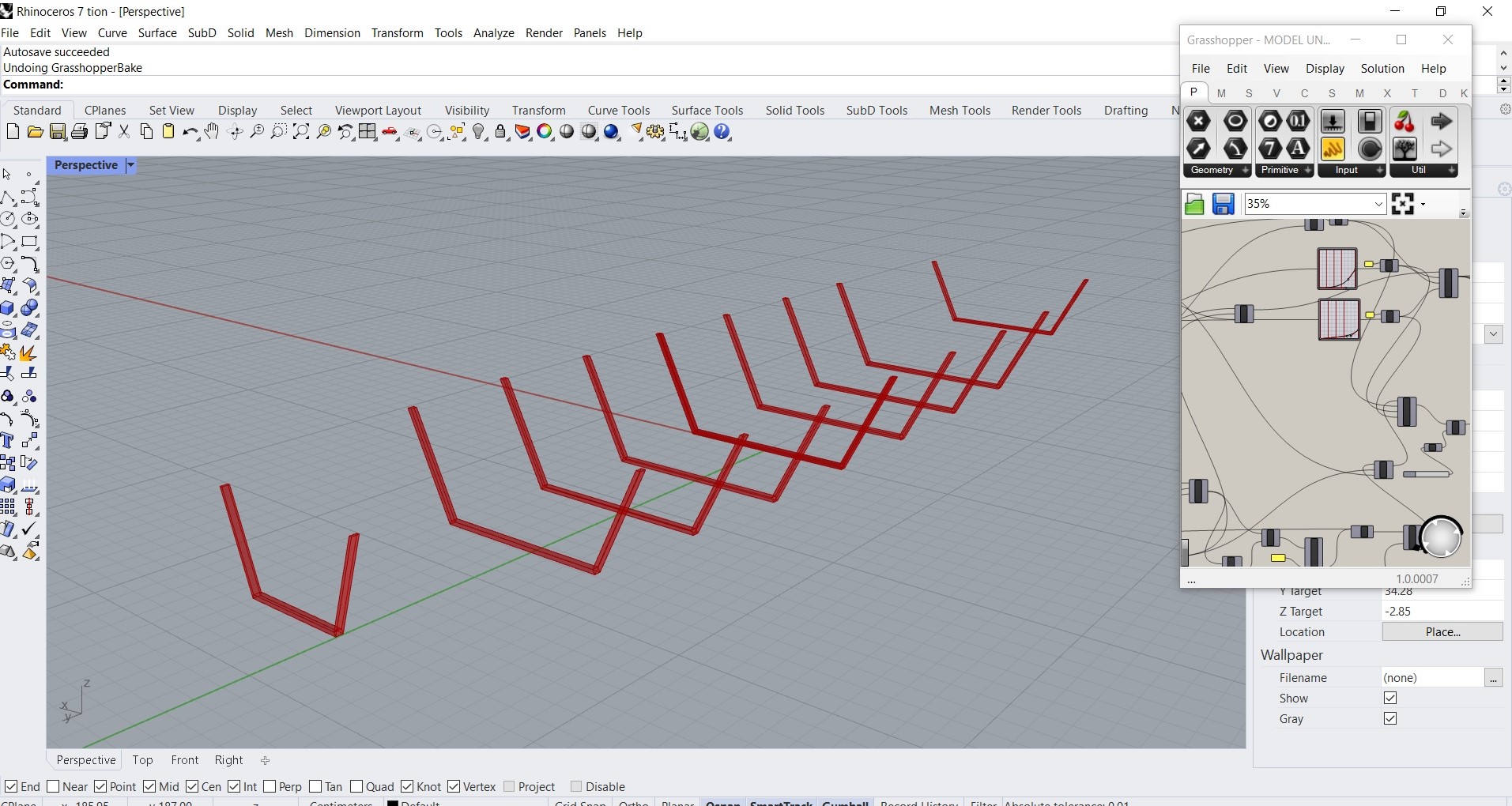

1.Oblikovanje forme rebra definisanog širinom najniže tačke lađe, širinom najviše takče lađe, visinom lađe, i konstantnom debljinom rebra od 3cm.
2. Definisanje pozicije rebra i njegovih promjena u zavisnosti od dužine cijelog modela

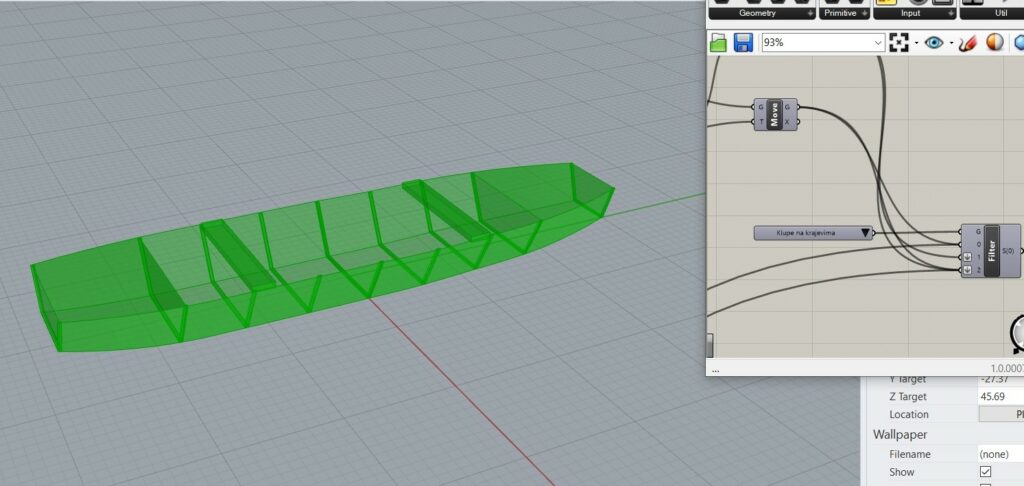

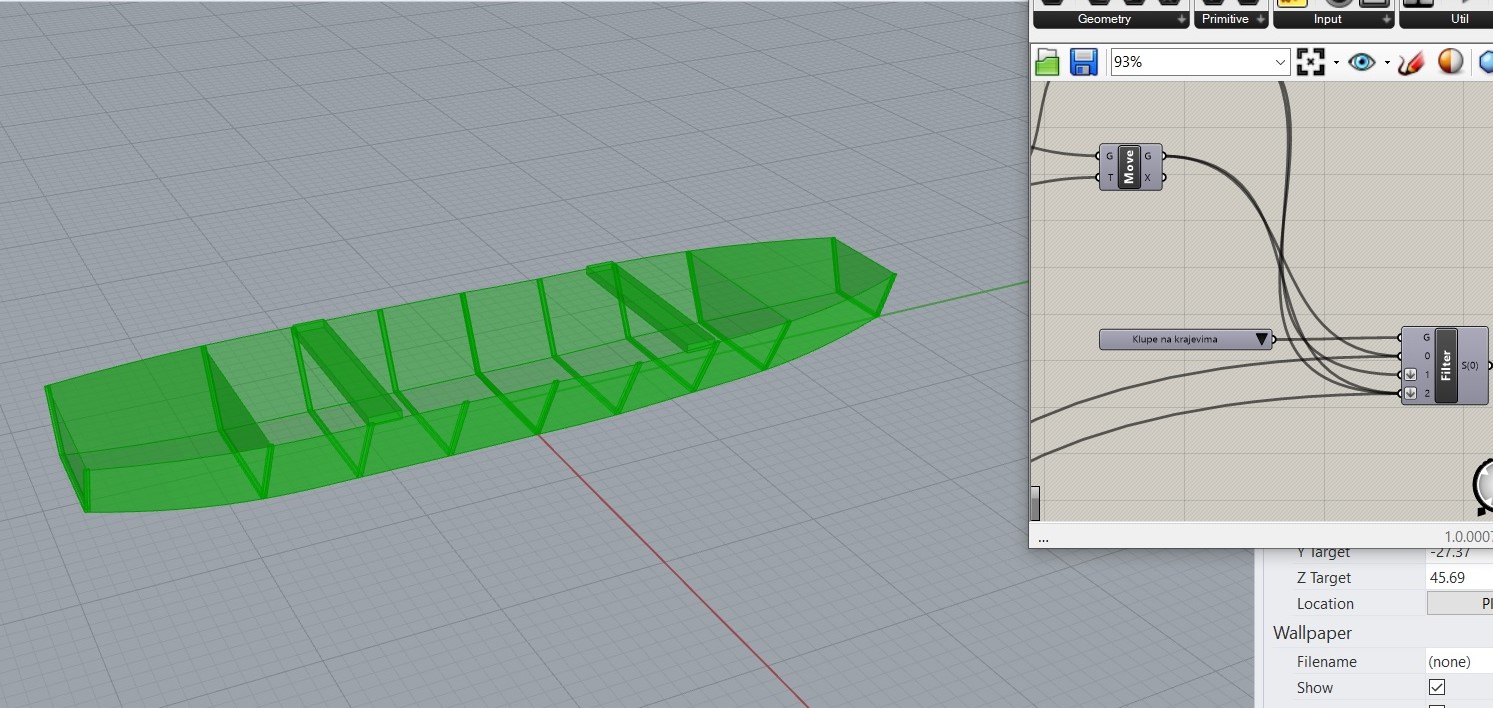

3. Definisanje razmaka između rebara
*Napomena: Sve ove promjene se u isto vrijeme dešavaju na obe polovine modela
4. Različito zakrivljenje dvije polovine lađe

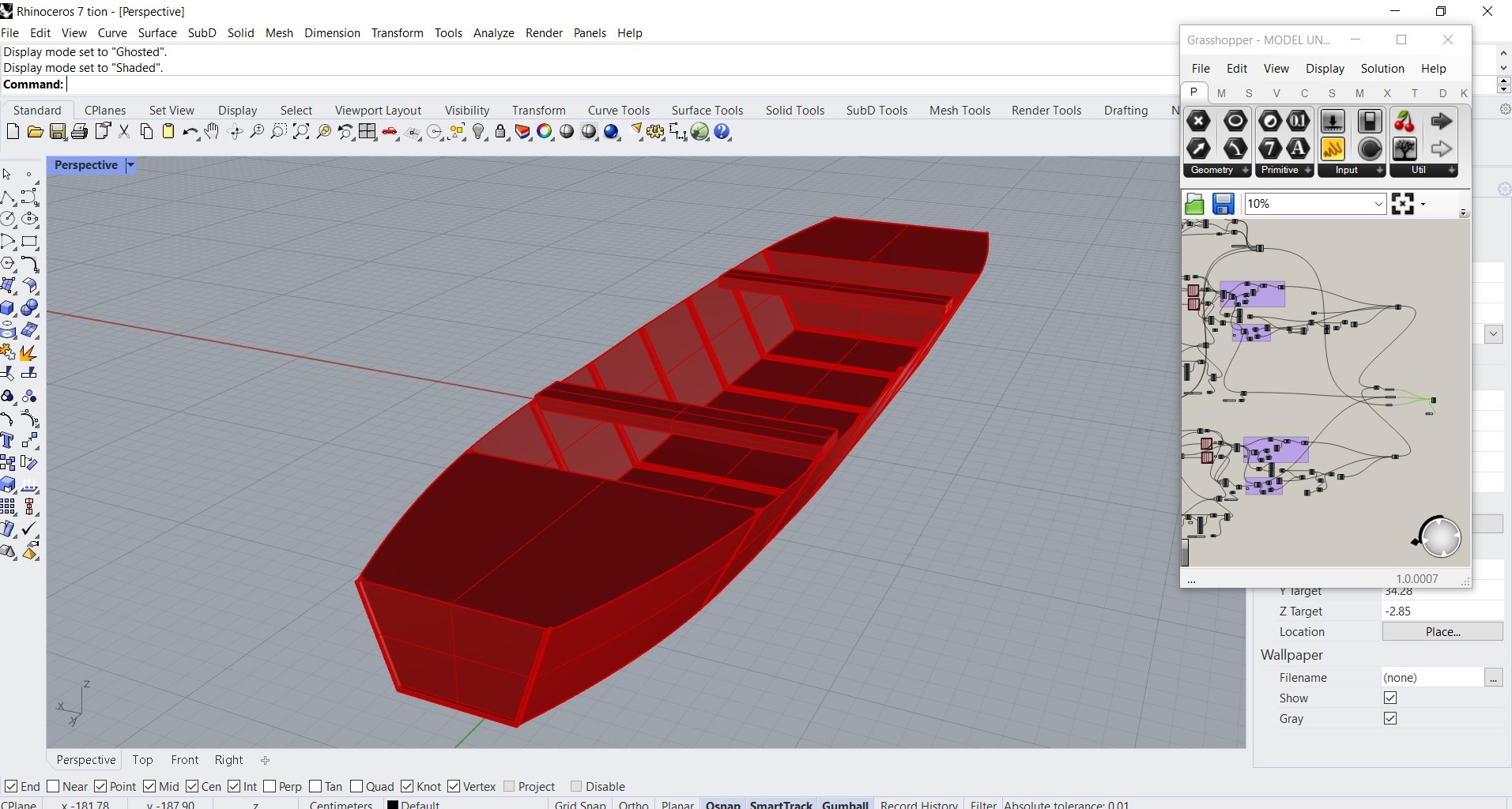

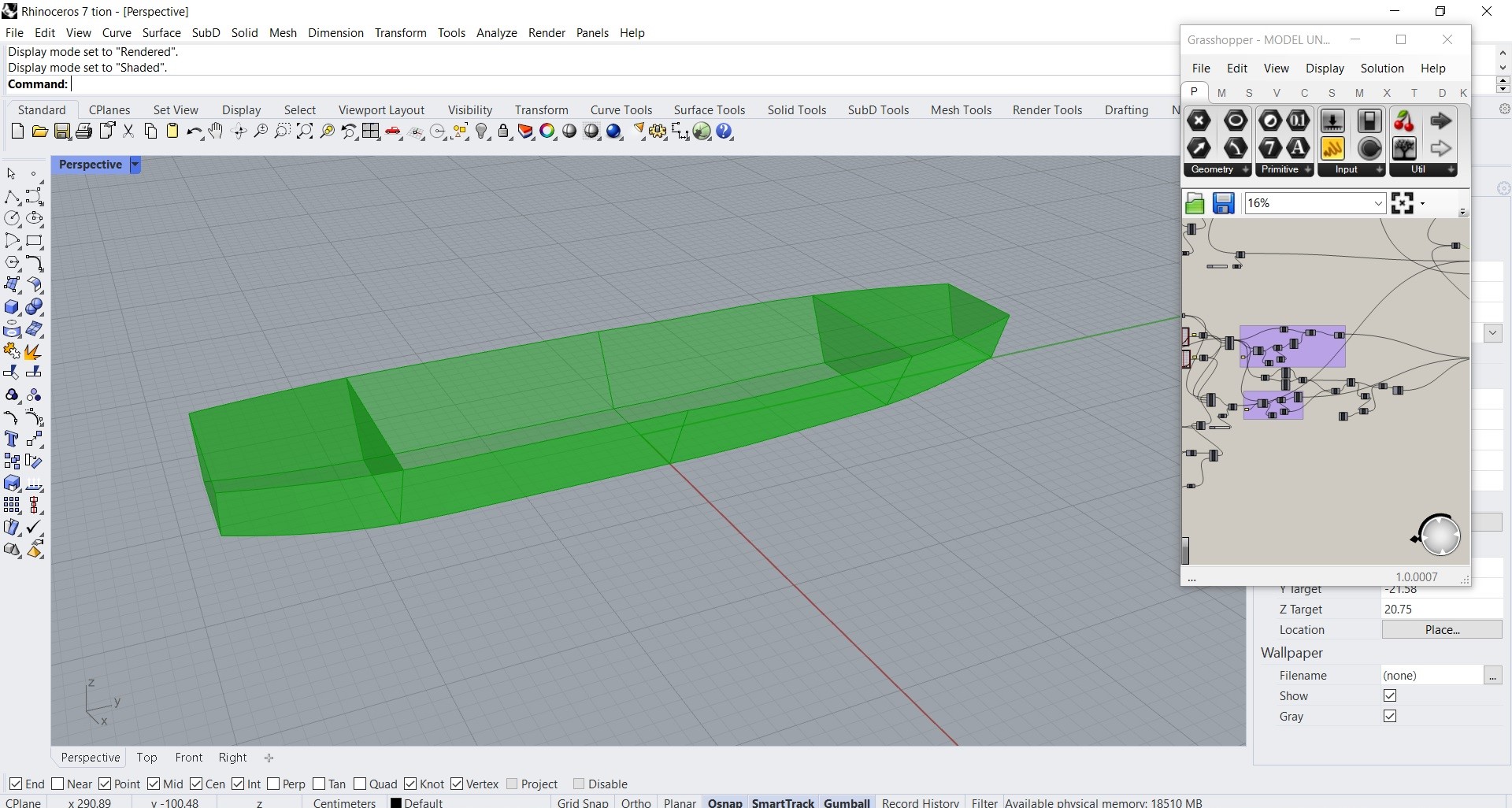

Oko konstrukcije čamca formiran je opna (metalna obloga čamca) kao i vazdušne komore (zatvorene kutije na krajevima čamca).

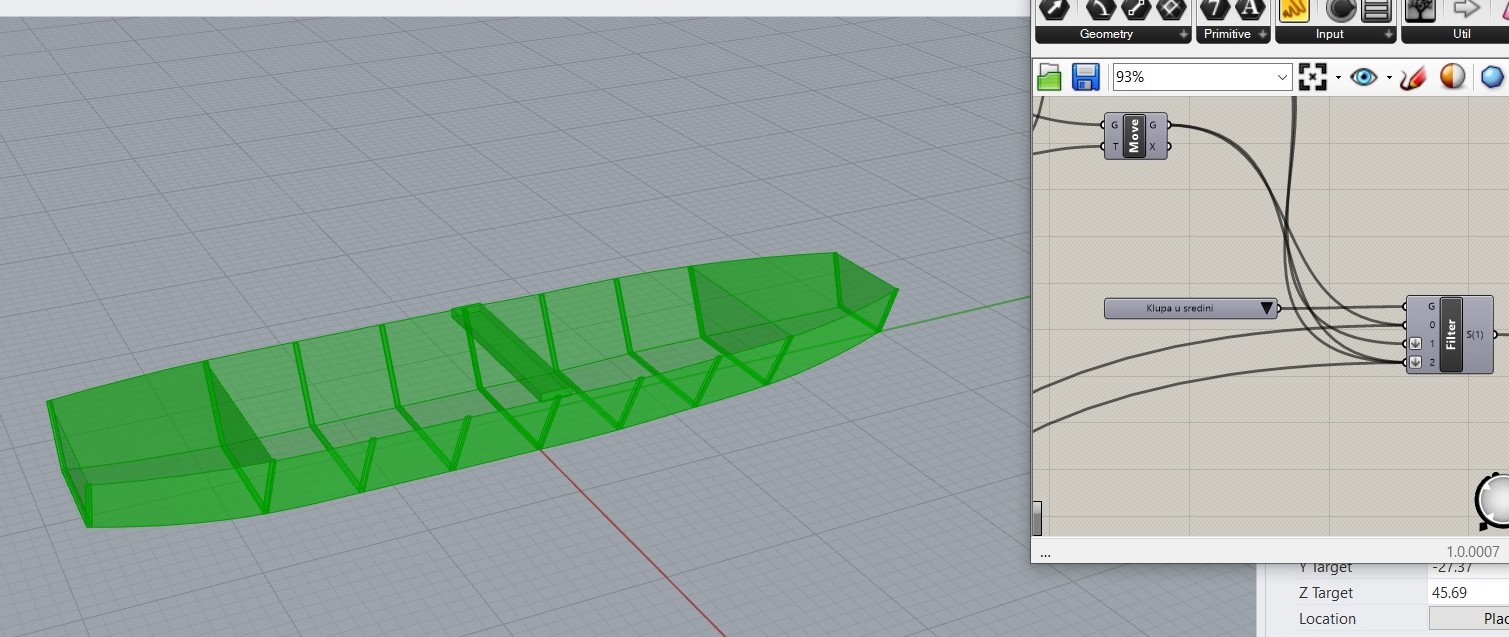

Posljednji element koji se dodaje na cijeli model su klupe za sjedenje definisane:
1.Širinom najviše takče lađe – koja definiše dušinu klupe
2. Širinom klupe
3. Debljinom klupe
4. Pozicijom klupe na lađi (dvije klupe 60cm udaljene od predzanjeg rebra, jedna klupa na sredini lađe)
Napomena: U zavisnosti od želja kupca postoje različite verzije pozicija klupa na lađi:
- Dvije klupe – udaljene 60cm od predzadnjeg rebra (uvijek), između kojih je najmanji mogući razmak 60cm
- Jedna klupa – na sredini lađe

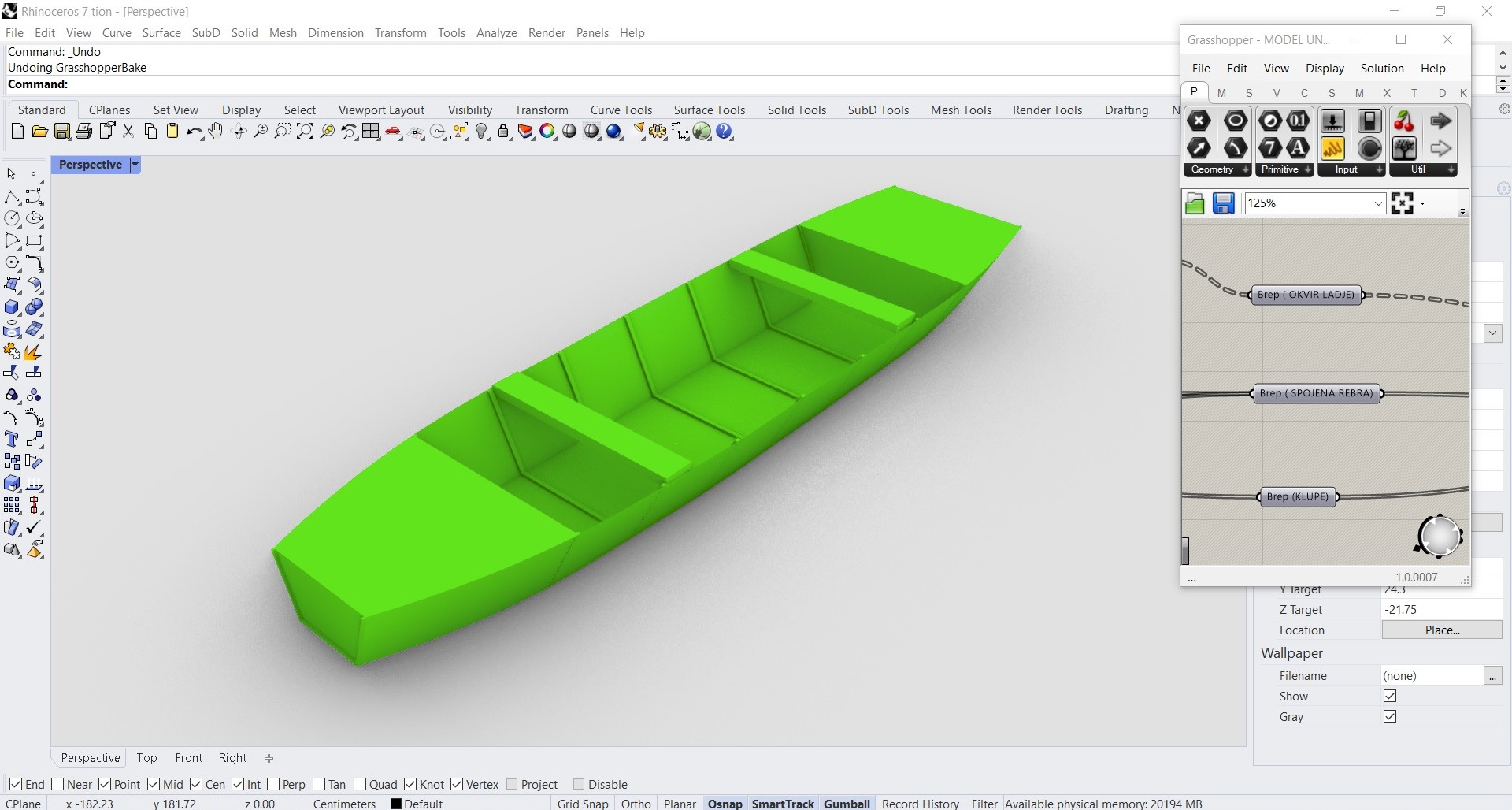

Nakon spajanja svih segmenata lađe (rebara (konstrukcije), obloge lađe i vazdušnih komora, klupa) dobija se model na kojem se promjenom parametrara lako i brzo mogu uočiti izmjene i različite verzije lađe pustiti u proizvodnju.
