U drugoj fazi analize ustanovljen je fi nalni oblik promenljivog otvora, kao i parametarsko povezivanje.
Celokupan proces urađen je u programu 3ds Max.
Prvobitno je ustanovljen oblik elemenata otvora i način na koji će sistem funkcionisati. To je urađ eno na sledeći način – Create/Splines/Line gde se na iscrtanu zatvorenu liniju dodaje Modify/Edit Poly. Proces se ponovi nekoliko puta, dok se ne dobiju željeni oblici. Kako bi sve dobro funkcionisalo, neophodno je svim elementima pomeriti Pivot.
Potom je formirana zelena kuglica (kopirano više komada), koja u ovom slučaju predstavlja zvuk, usled čijeg približavanja ili udaljavanja elementi otvora menjaju svoj položaj.

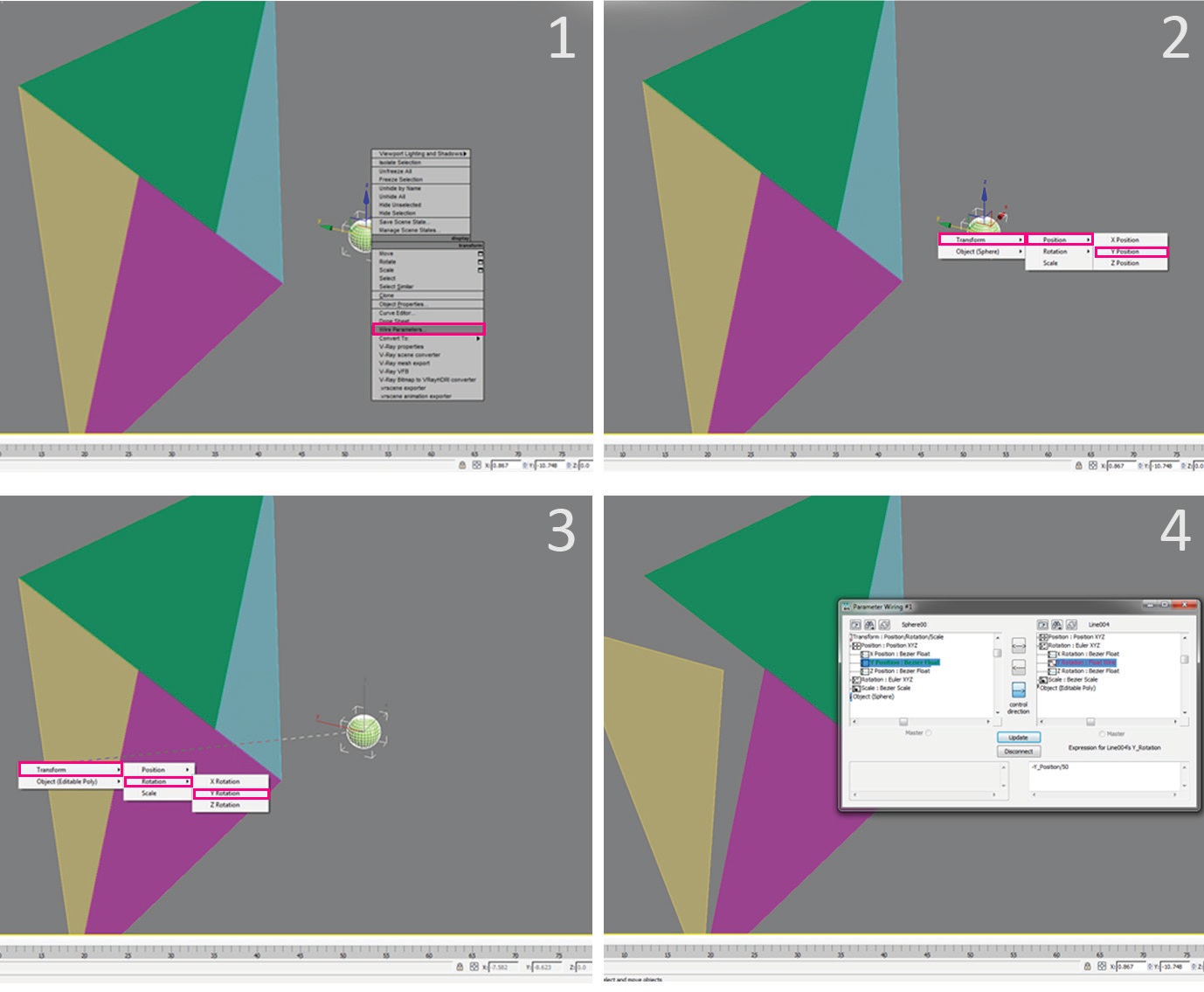

Svaki trougaoni element je pojedinacno parametarski uvezan sa zvukom (kuglicom) na sledeći način:

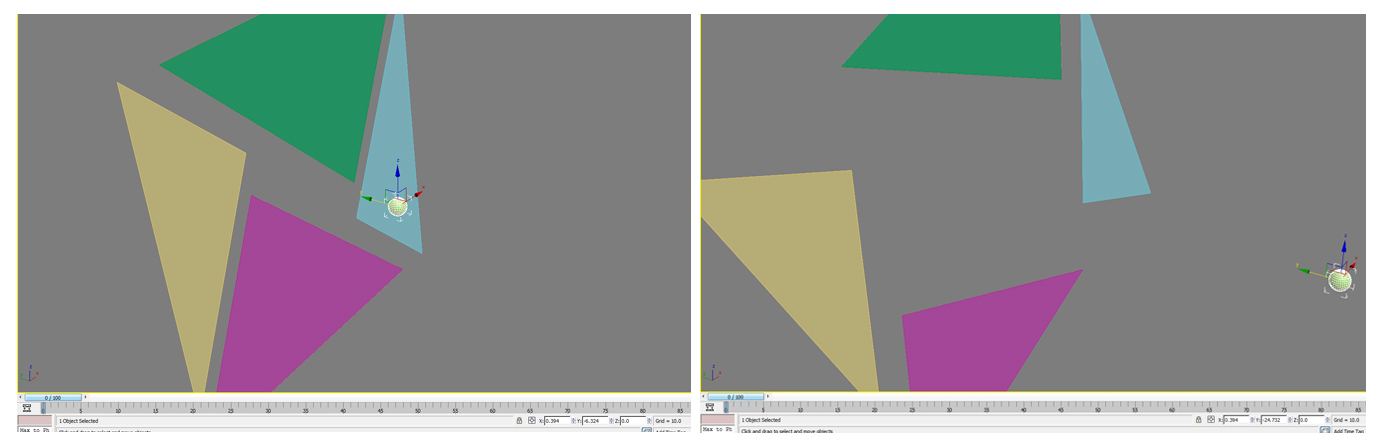

Isti postupak ponovimo za sve elemente, nakon cega stišavanjem (udaljavanjem) zvuka elementi formiraju otvor, dok se pri pojačavanju (približavanju) zvuka elementi zatvaraju:
Potom formiramo okvir otvora pomoću opcija Create/Plane/Edit Poly, a zatim debljinu podešavamo opcijom Extrude.

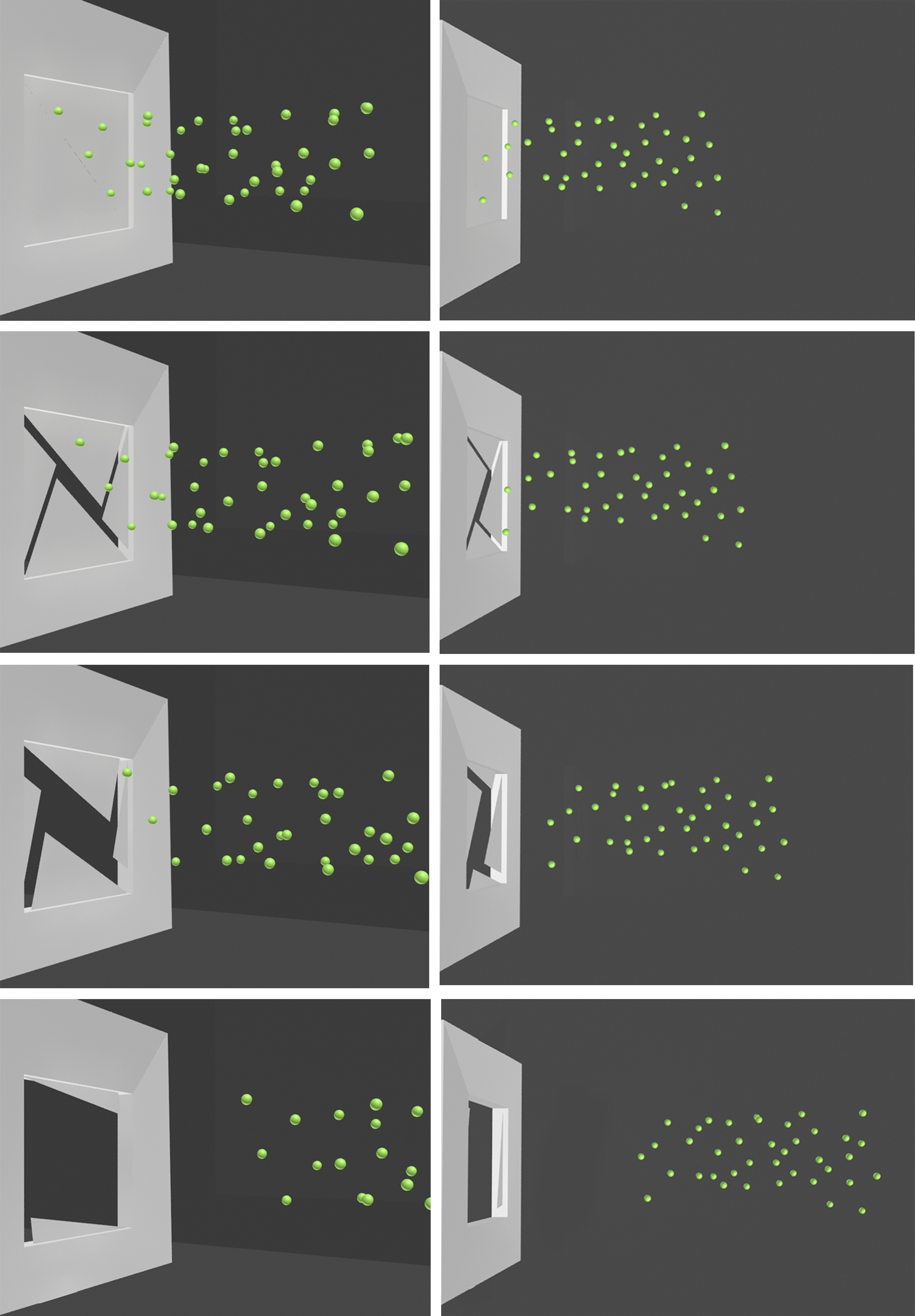

Na slikama dole prikazana je reakcija otvora u perspektivnom izgledu (levo) i osnovi (desno) u odnosu na daljinu/blizinu zvuka.
U daljem radu bice formiran finalni izgled zida sa prethodno opisanim otvorima.
