TEHNIKE MODELOVANJA KARAKTERISTIČNIH ELEMENATA
Burj Al Arab / TEHNIKE MODELOVANJA KARAKTERISTIČNIH ELEMENATA:
OSNOVNA FORMA:

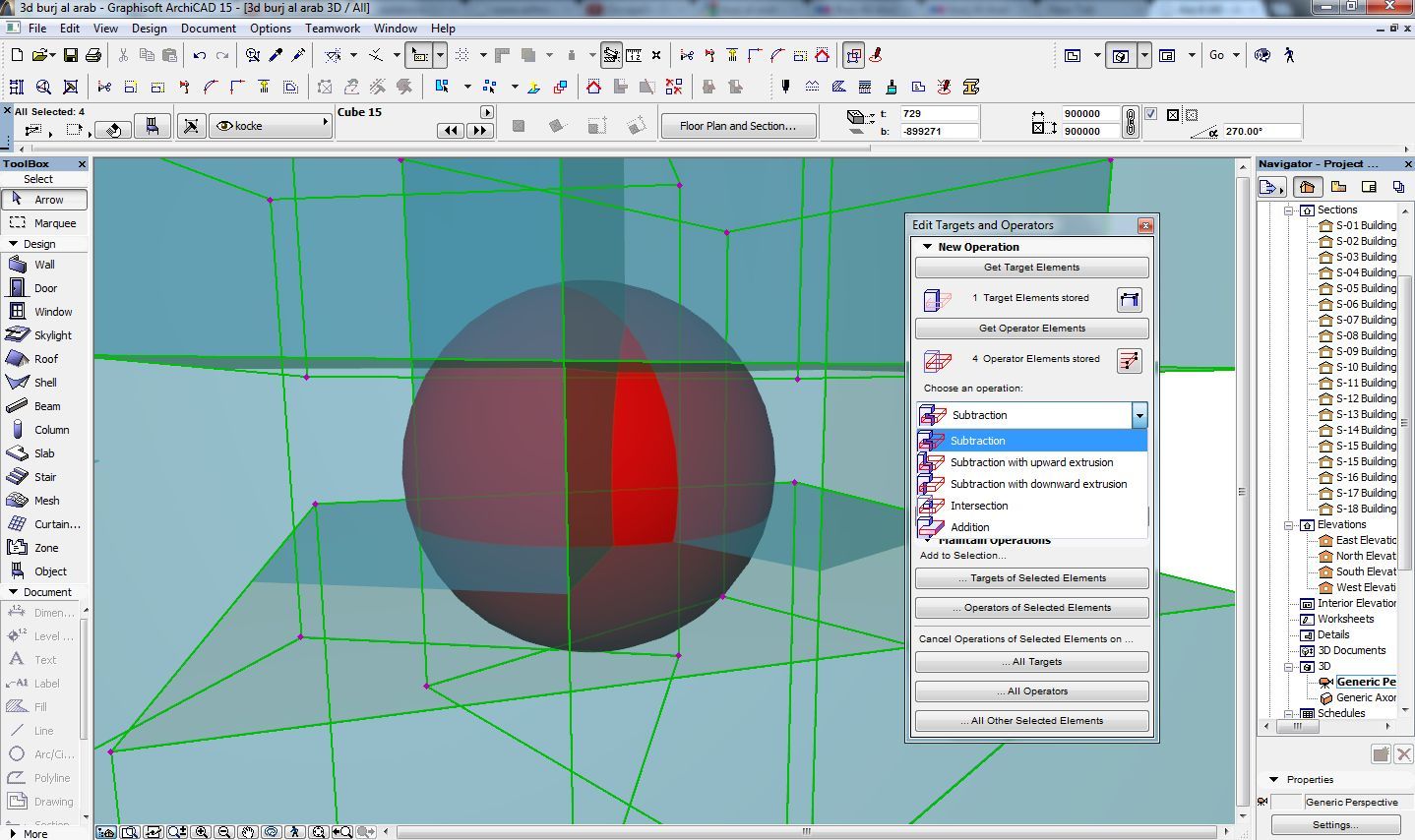

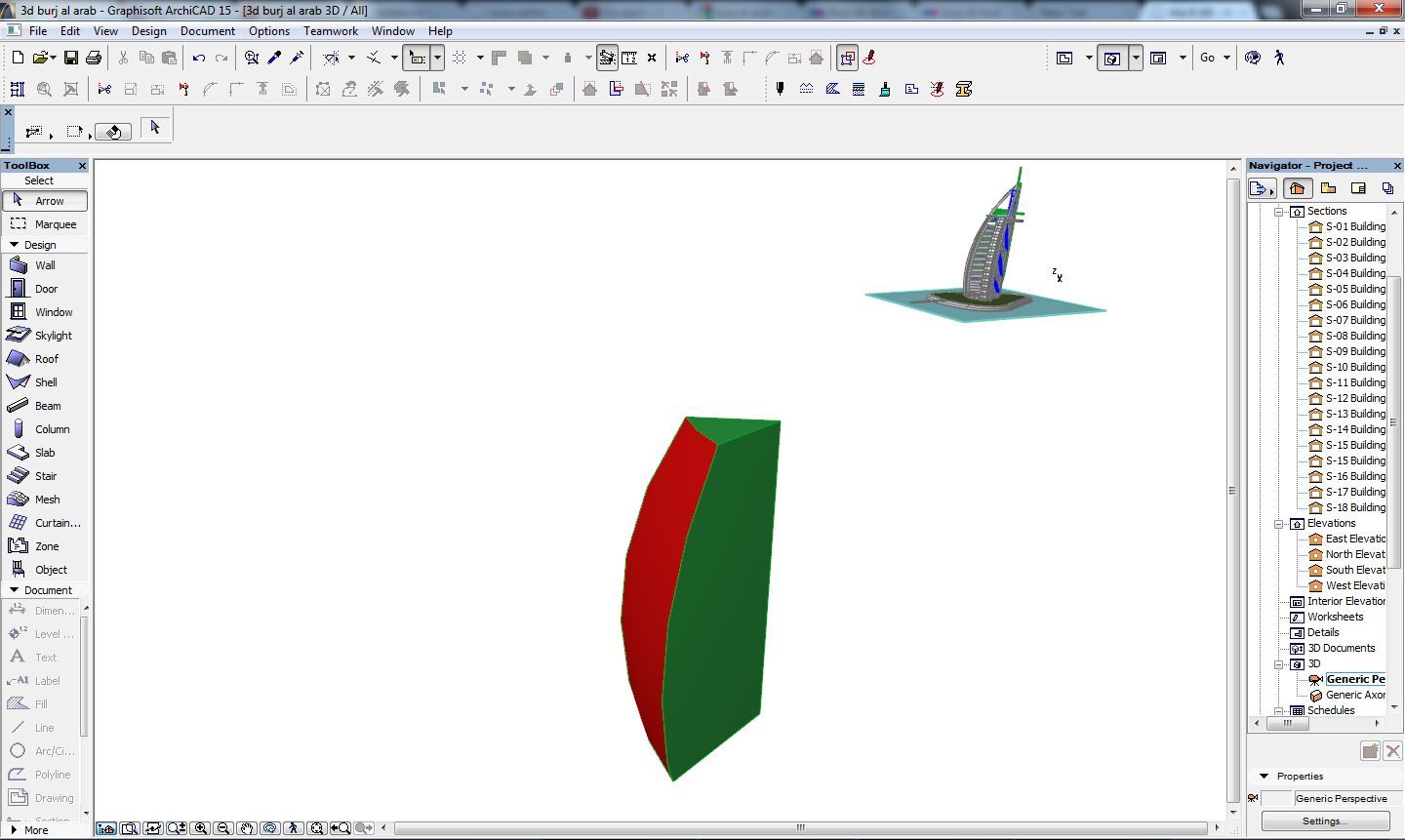

Osnovna forma objekta je izsječak sfere. Alatkom „Solid Elements Operations“ pomoću četiri ortogonalno postavljena kubusa substrakcijom je generisana data forma.

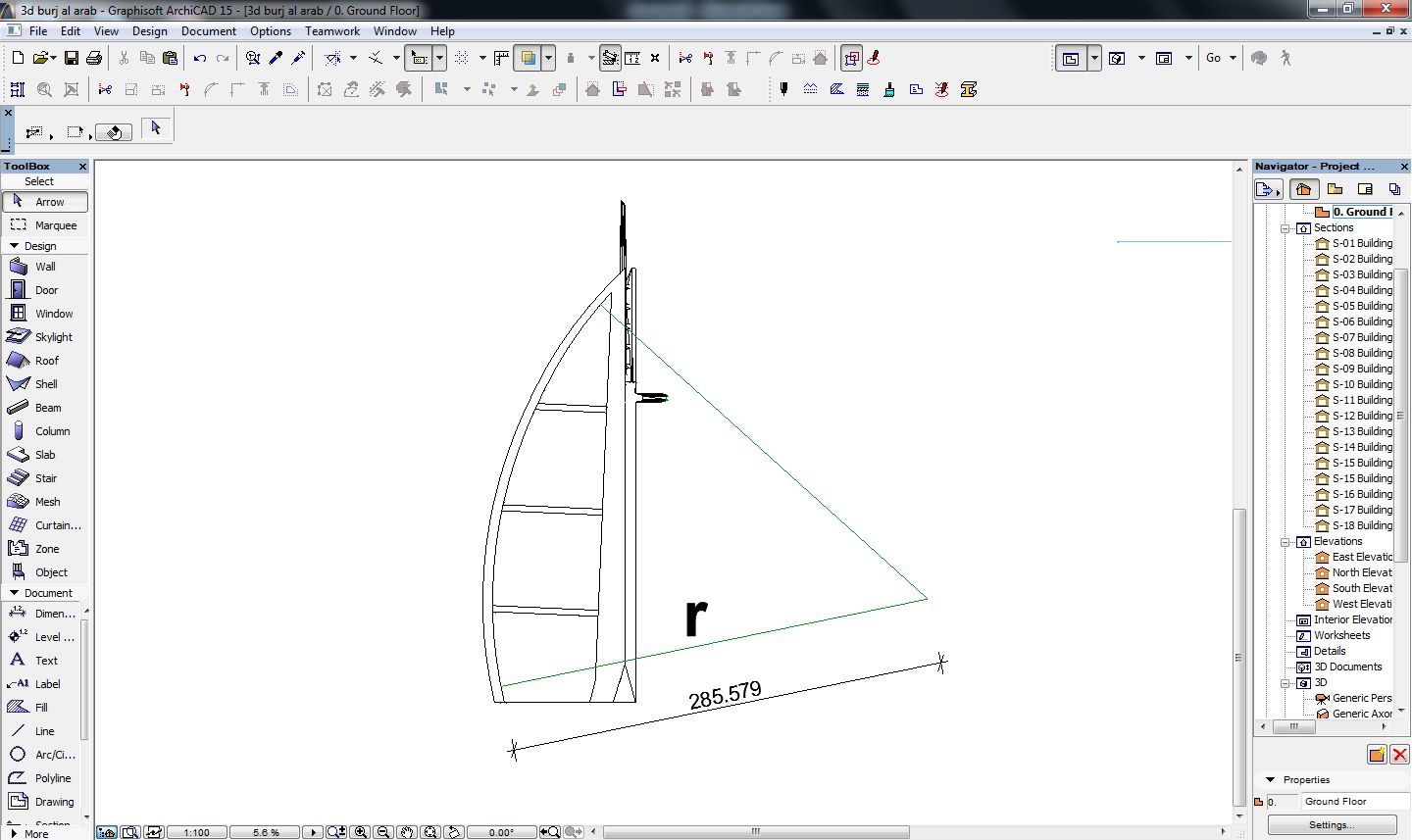

Radijus sfere predstavlja radijus konture objekta u karakterističnoj projekciji . Sve projekcije i texnički podatci su ustanovljeni pomoću detaljne analize fotografija objekta kao i direktno datih dimenzija.

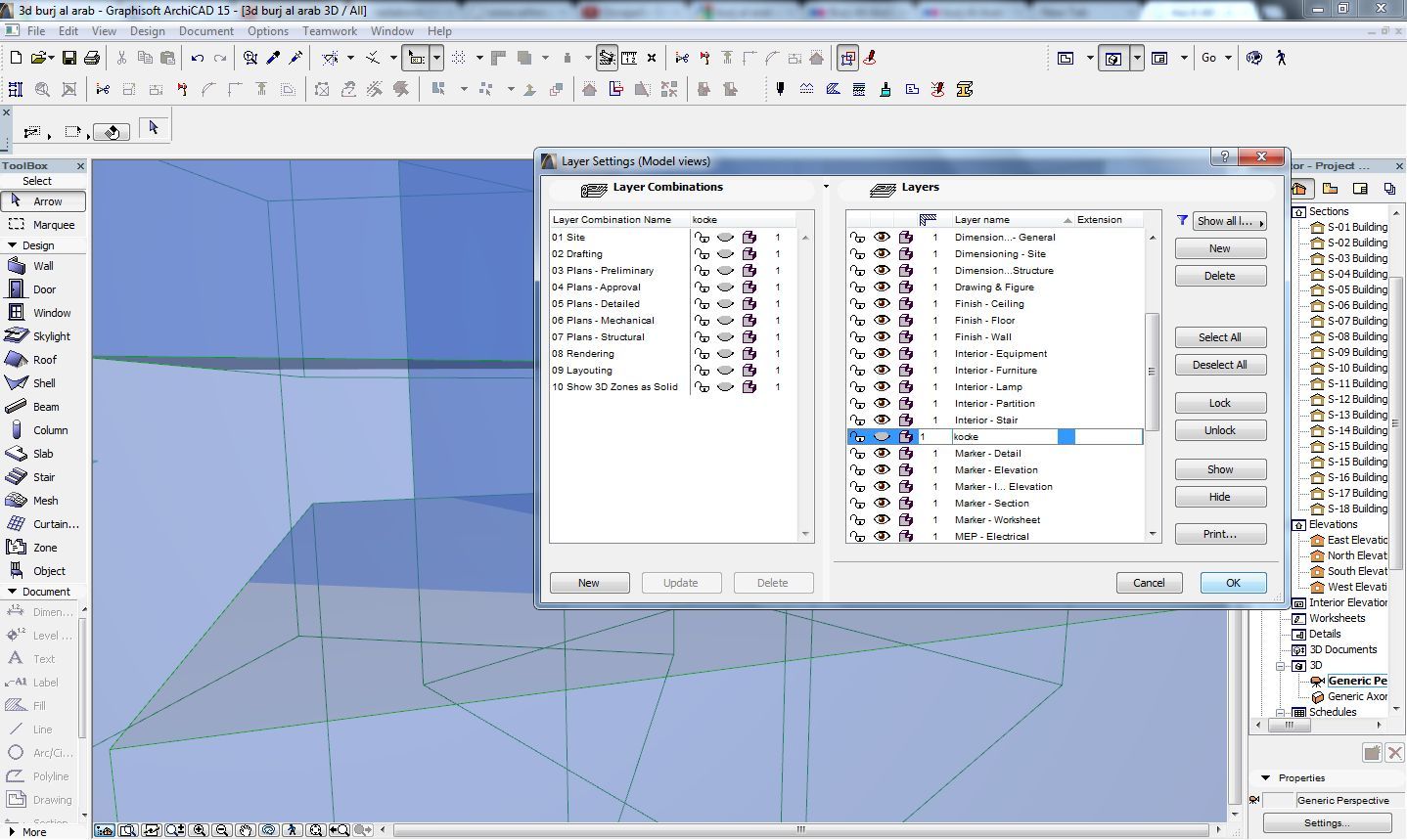

Generisana forma u potpunosti je vidljiva nakon „gašenja“ lejera u sklopu kojih su solidi koji su površinu međusobnom substrakcijom generisali.
NOSAČI:

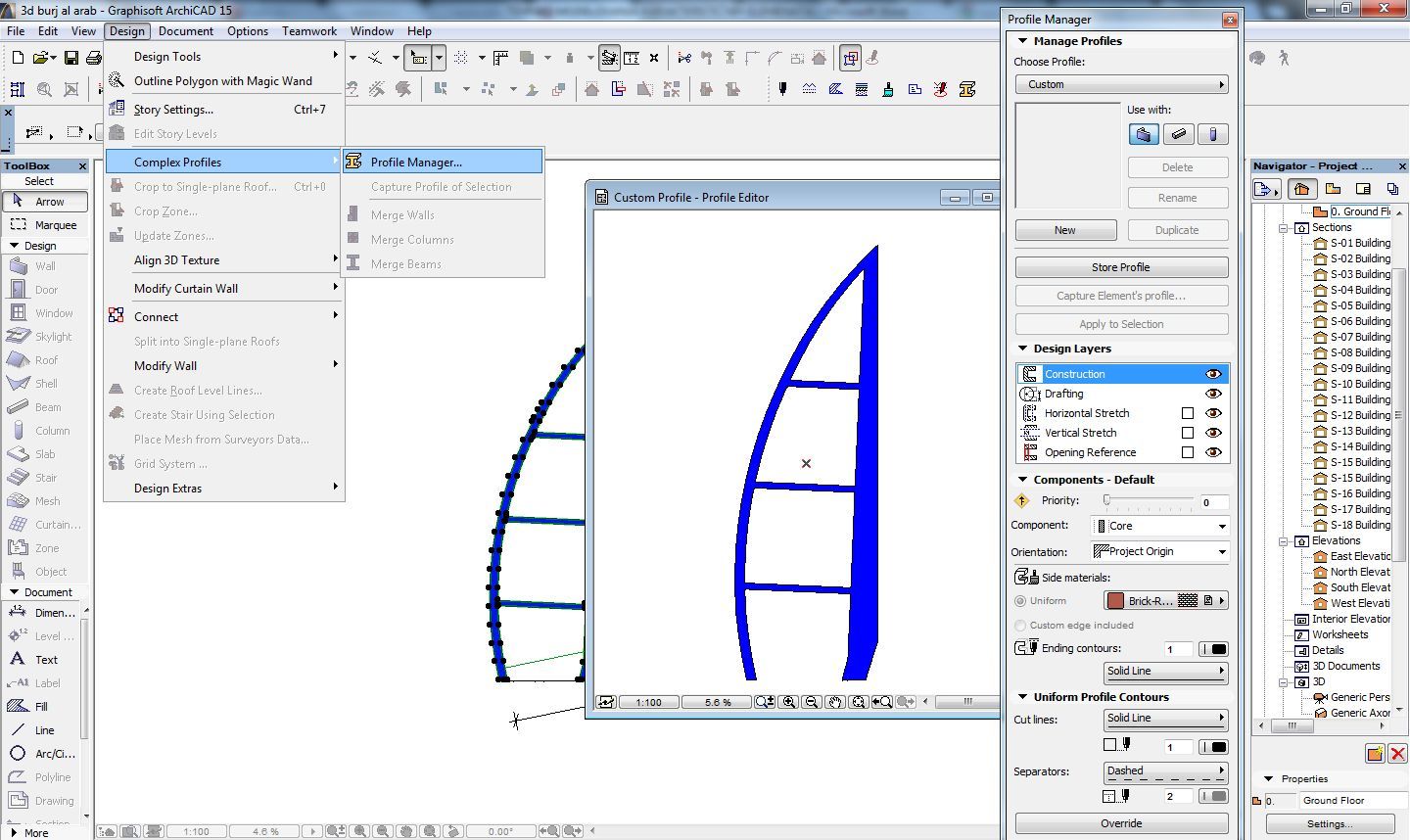

Alatka „Design / Complex Profiles / Profile Manager“.

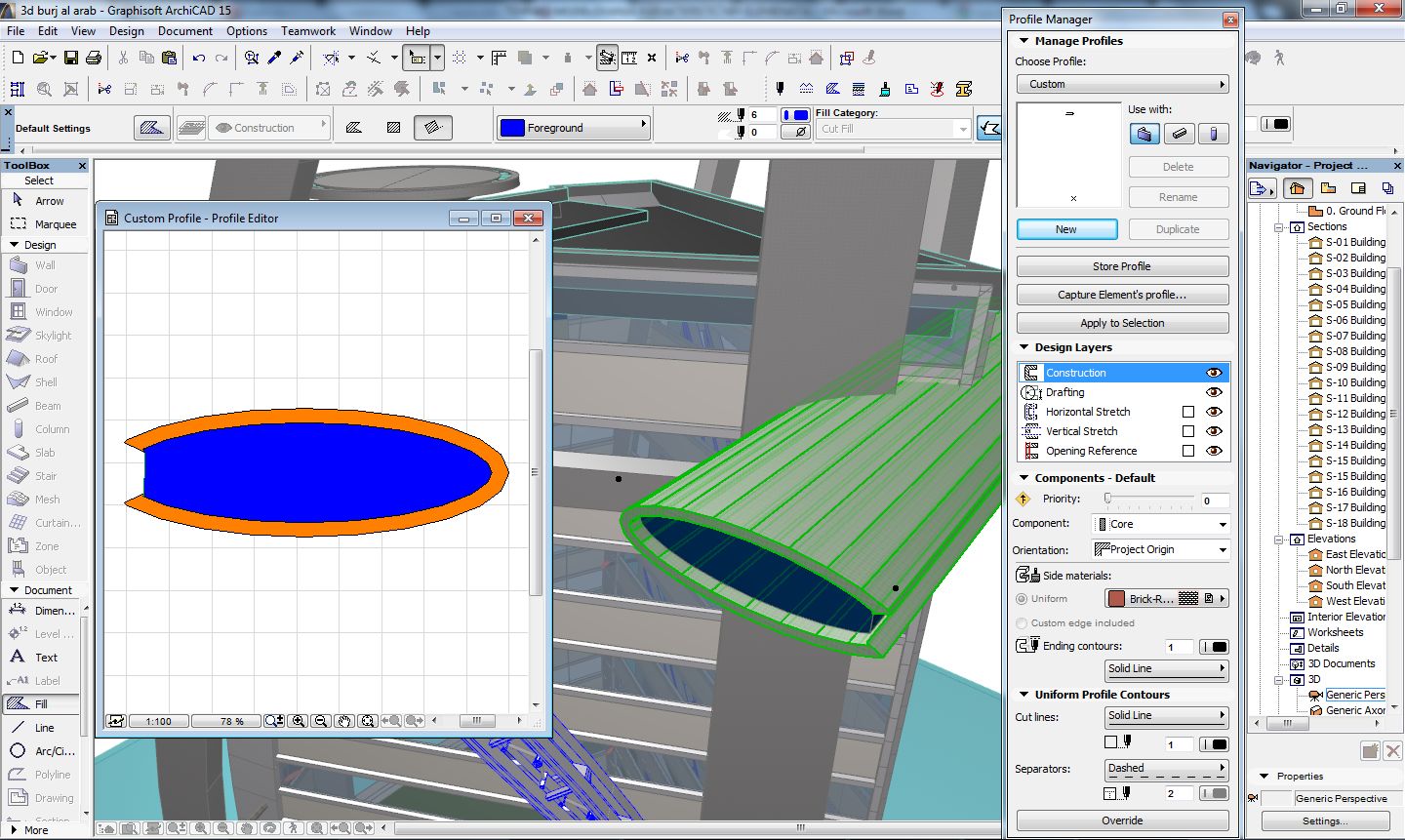

Kontura nosača u ortogonalnoj projekciji.
REŠETKASTI NOSAČI:

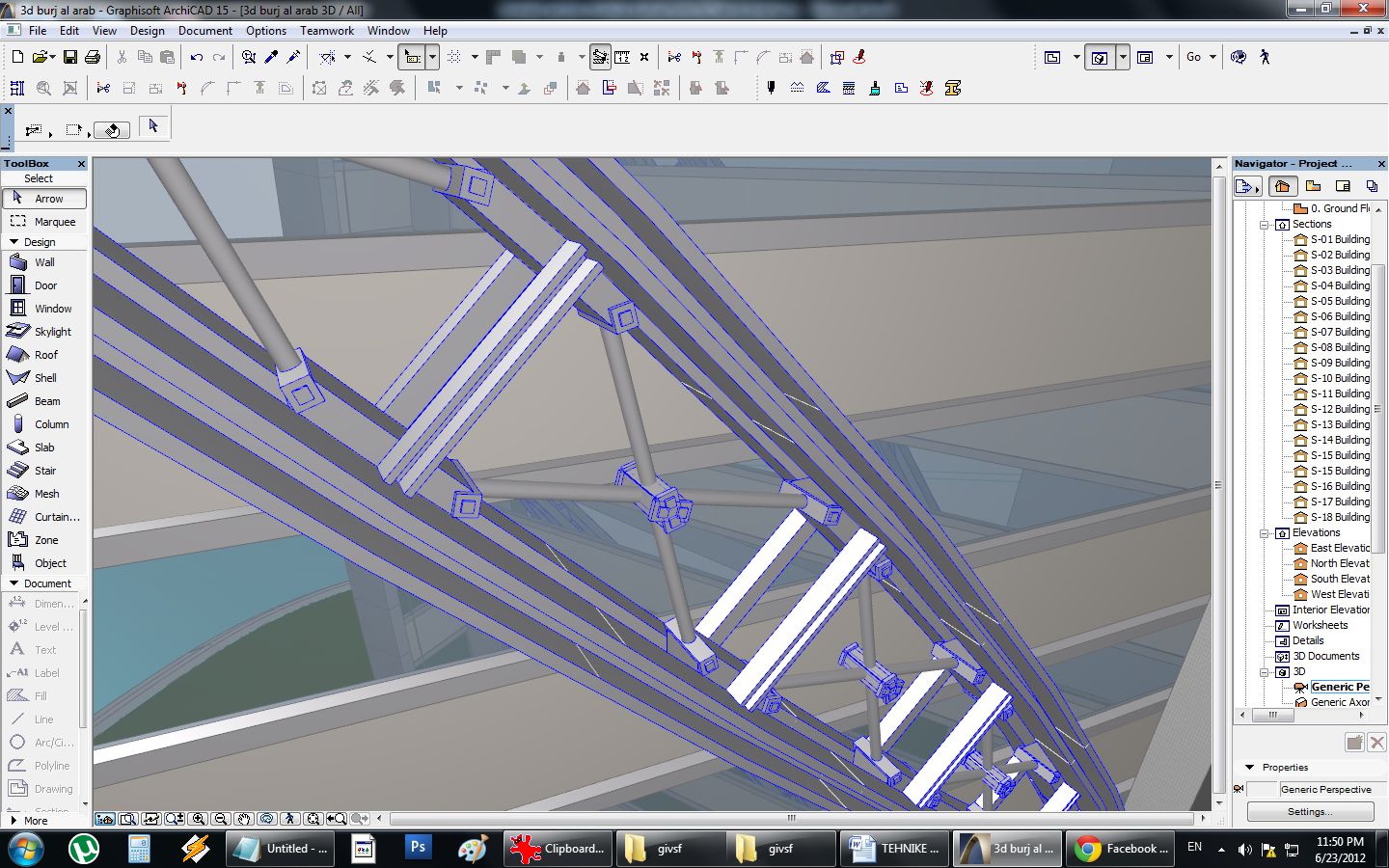

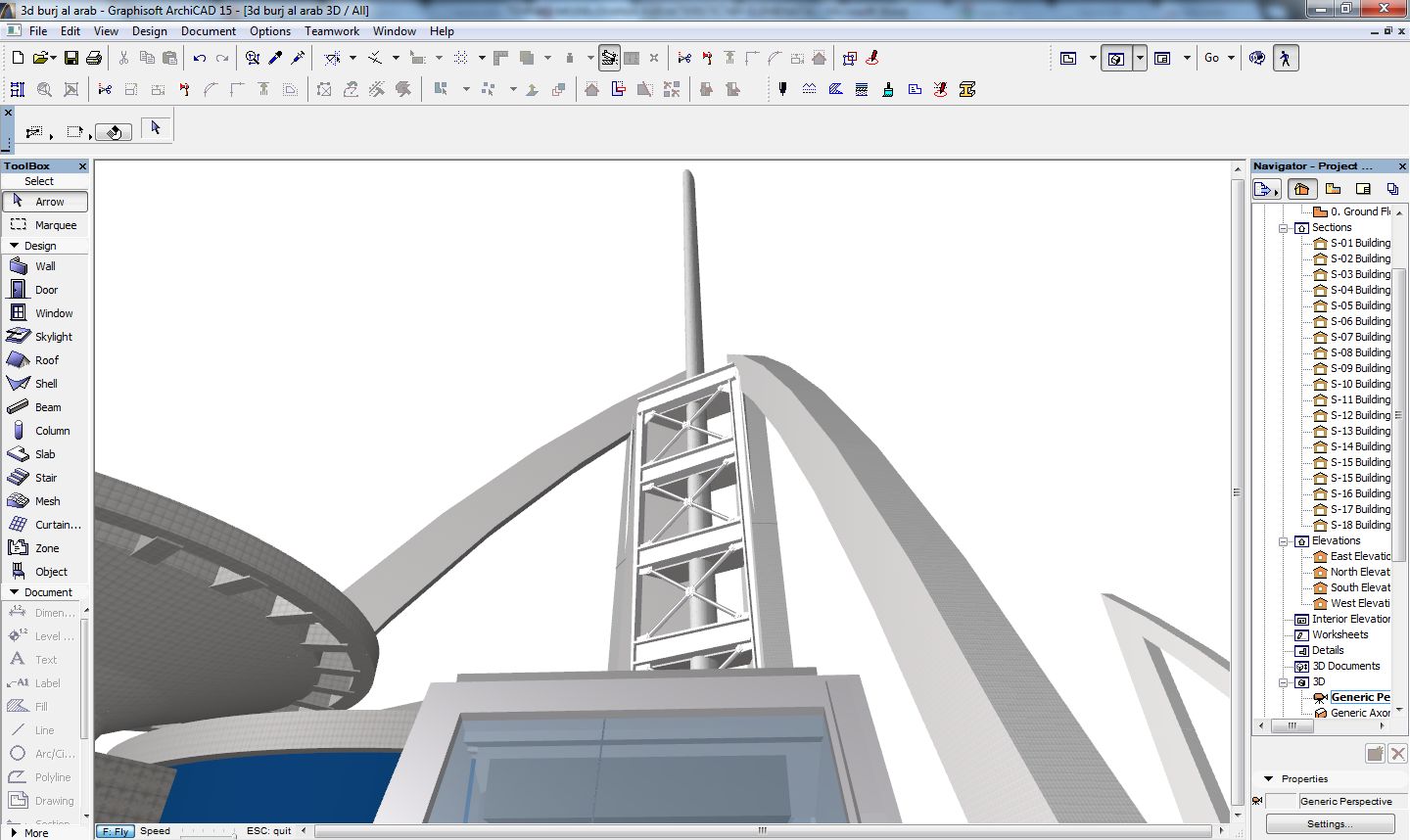

Alatka „Design / Design Extras / Truss Maker / Create Truss“.

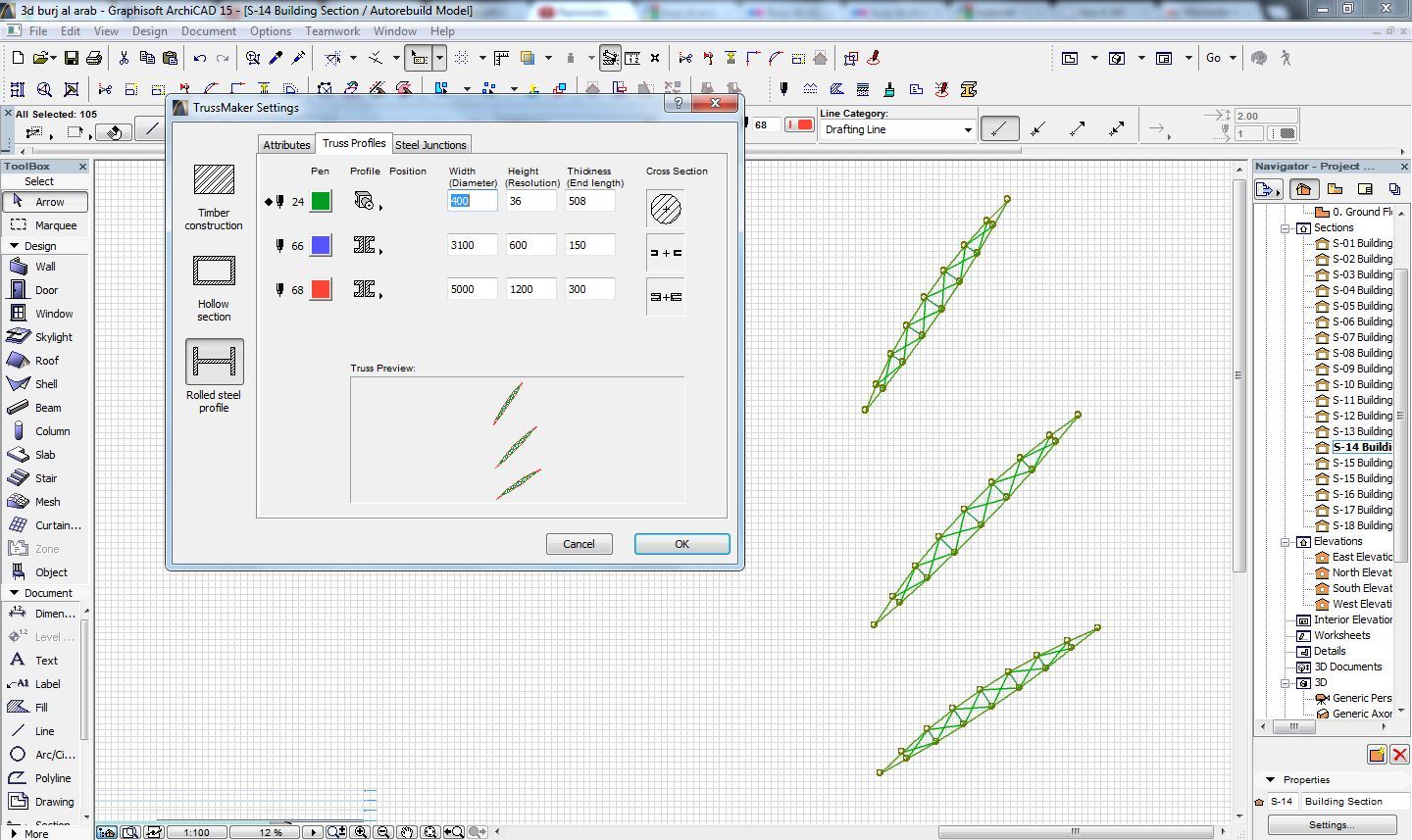

Osnovni parametri nosača. (crvena=kontura, plava=vertikale, zelena=dijagonale)
HELIODROM:

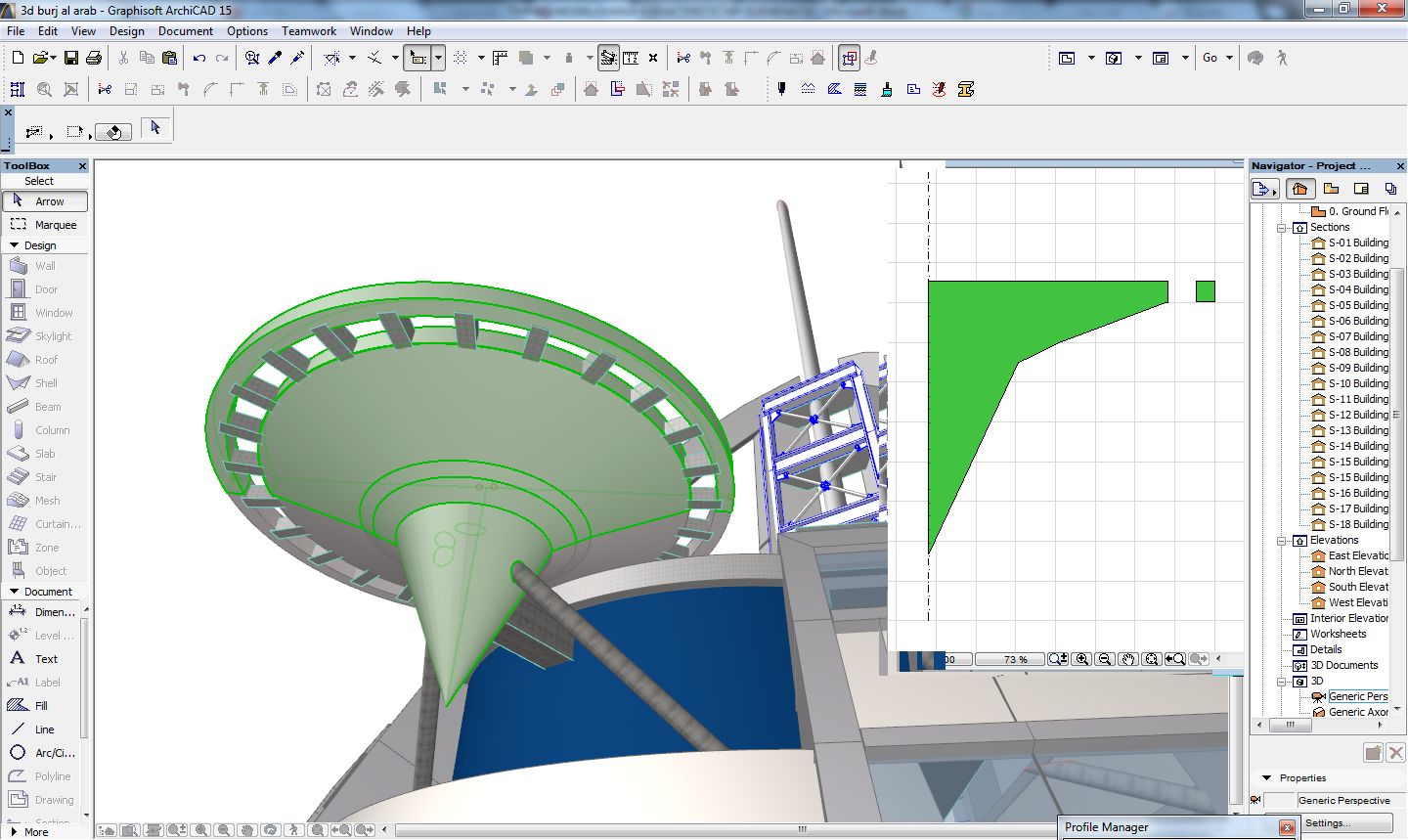

Alatka „Shell“ metoda „Revolved“.
OPNA:

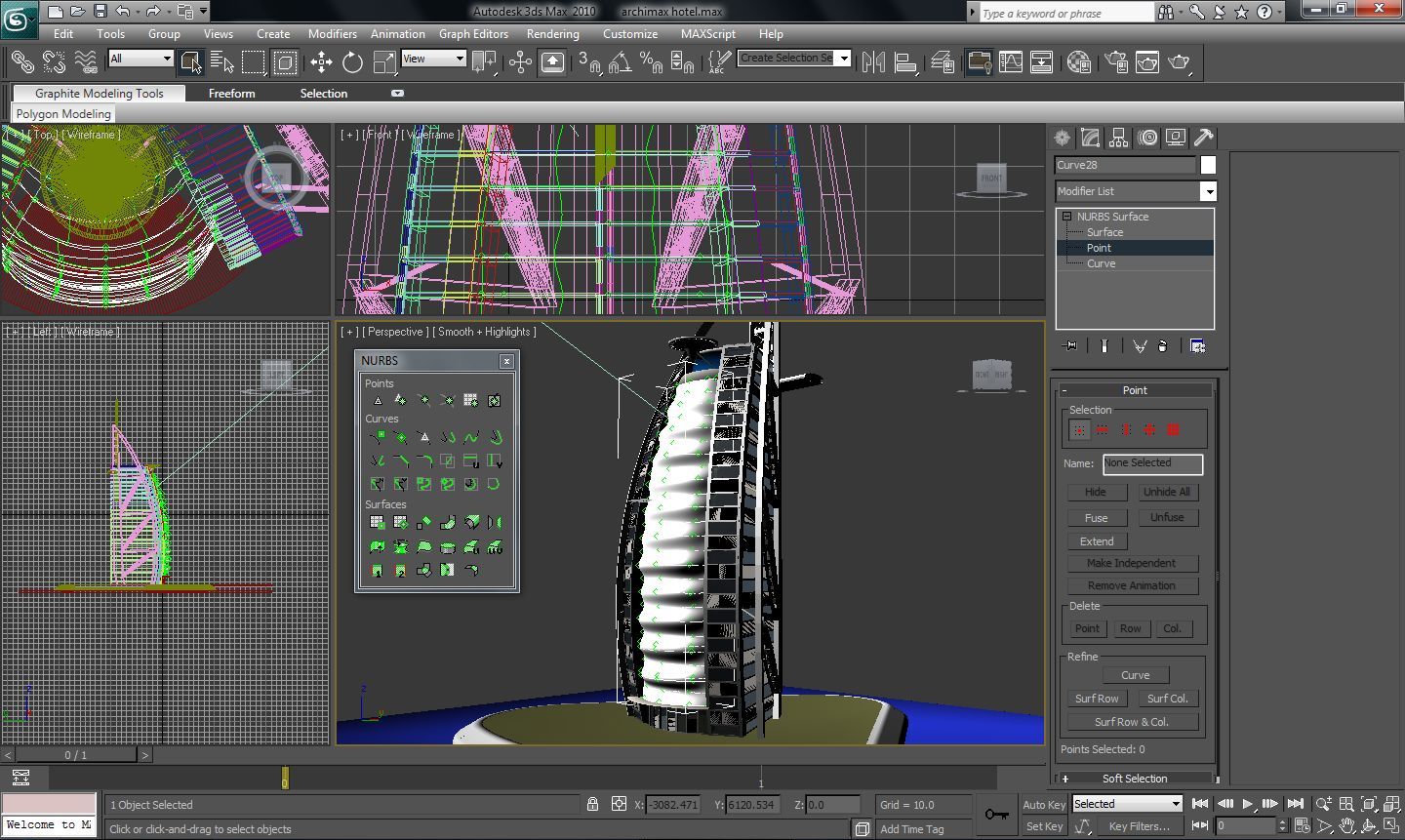

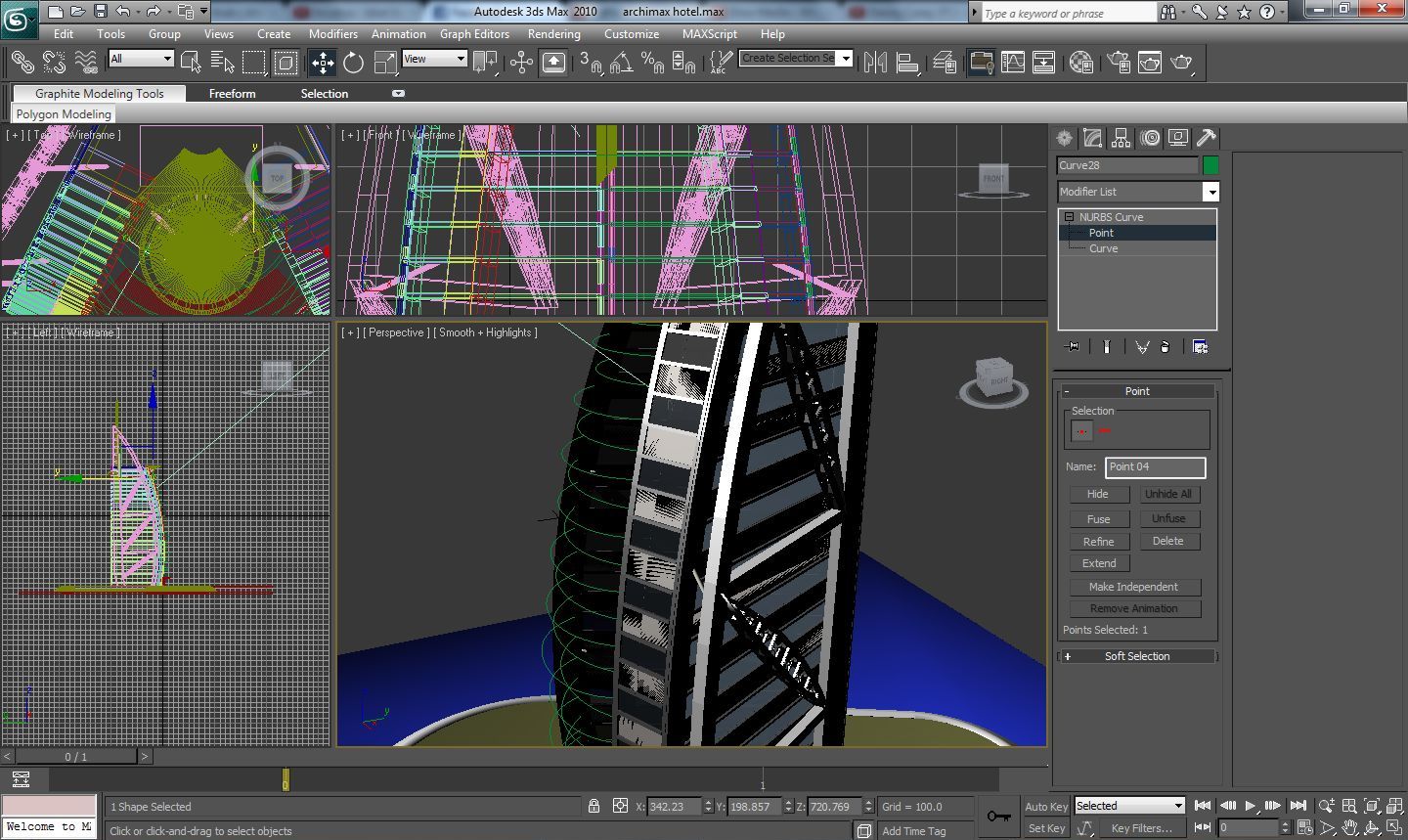

Alatka „Shapes / NURB curves / Point Curve / NURBS Creation Toolbox / Surfces / Create U Loft Surface“.
