Rezime
Na našem podneblju karakteristično je da godišnje ima oko 200 sunčanih dana, od tih 200 dana, možemo računati polovinu kao dane kada temperatura, uz izuzetnu jačinu UV zračenja, otežava svakodnevni život. Zbog sve češćih intenzivnih sušnih perioda, život u gradskim sredinama nekada može da nam deluje i nehumano. Trotoari i betonski trgovi bez zelenila odbijaju toplotu, čineći ulicu i do nekoliko stepeni toplijom, u odnosu na to kada bi imala neki zaklon. U nastavku se nalazi finalni oblik rešenja, namenjen upravo ovakvim prostorima
Odabir forme
Organska forma, kao aluzija na drveće, je optimalna forma koja svojom geometrijom obezbeđuje stabilnost konstrukcije, dopuštajući joj da radi.
1 . Odabran je kvadratni oblik osnove, zbog najlakšeg načina spajanja više modularnih jedinica konačnog paviljona, a unutar kog se nalazi krug iz kog su polaze izodnice.

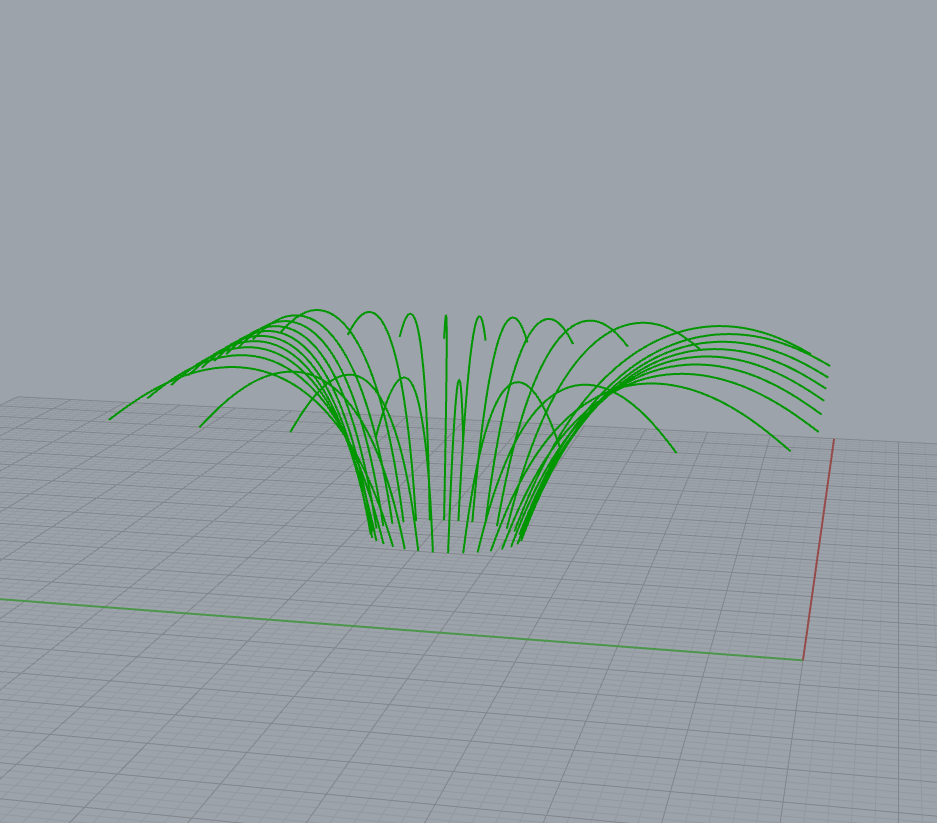

NURBS izvodnice su postavljene tako da daju formu „stabla i krošnje”.
U toku rada isprobano je više varijanti formiranja mreže po kojoj bi se postavljali rotirajući paneli. Testirane su kvadratne i trougaone mreže, ali kao najbolja opcija, pokazala se voronoi metoda ćelija, koja je dopustila da se panelizacija ravnomerno rasporedi.

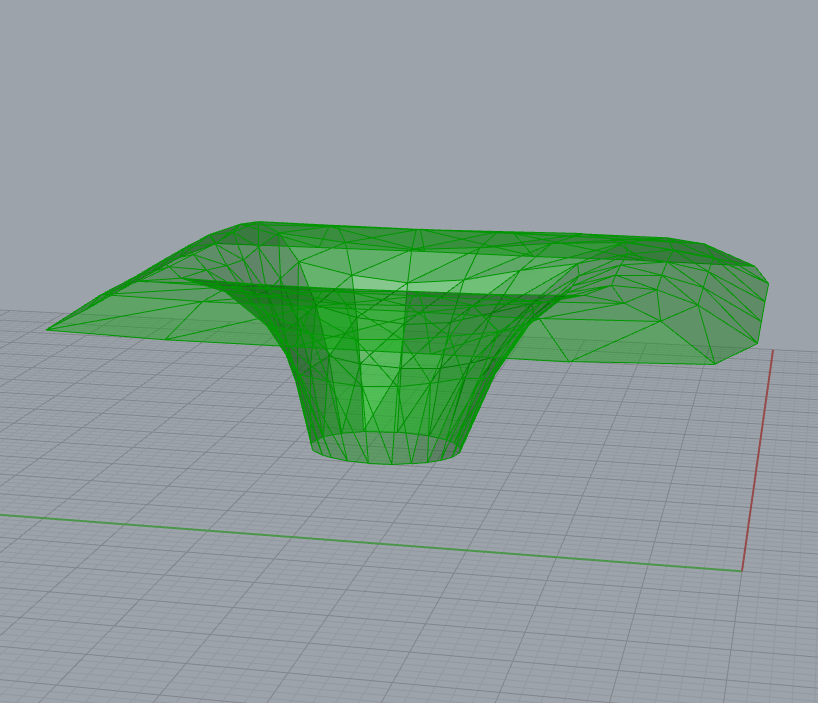

- slika iznad – primer trougaone podele koja se ispostavila kao nepovoljna
- slika iznad – primer voronoi strukture
Šupljikave cevi voronoi strukture su ravnomerno rasporedjene po izvodnicama i omogućavaju panelima da se poostave centralno u njih.

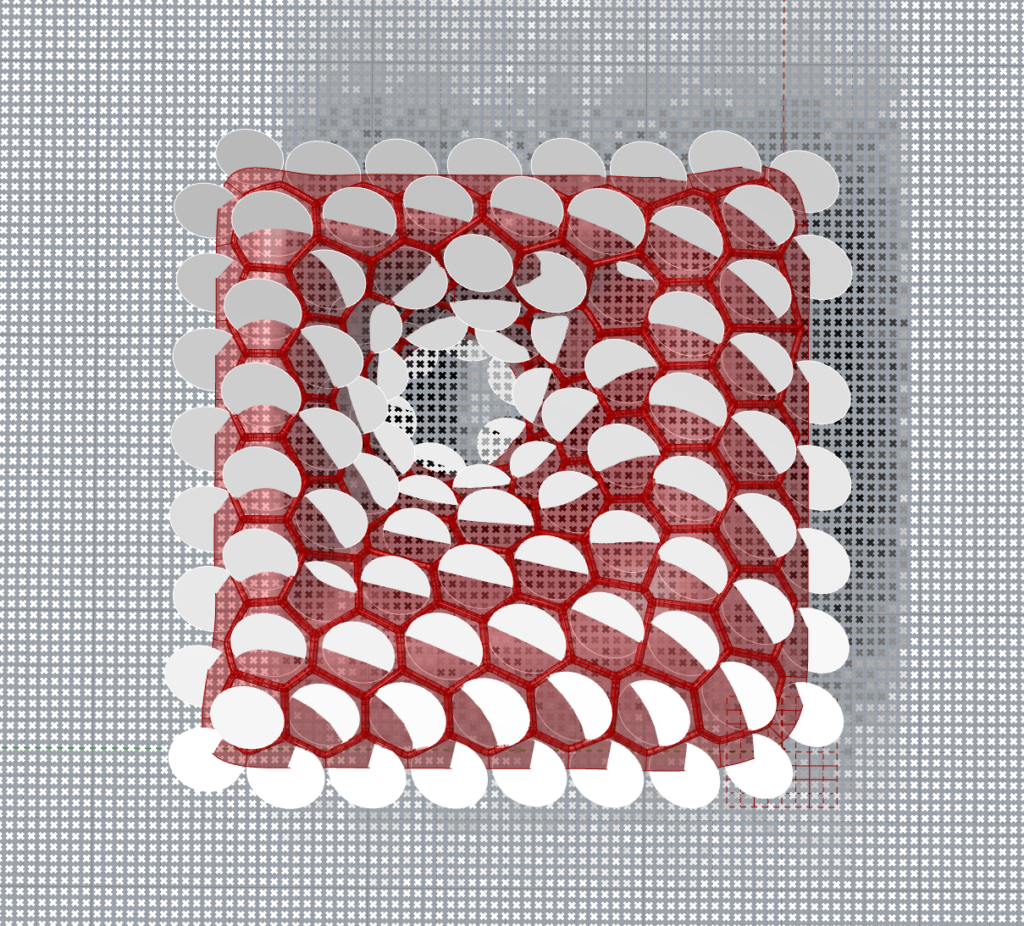

2 . Kangaroo packing metodom formirane su sfere unutar voronoi ćelija koje su primenjene u panelizaciji. Radi ispunjena kriterijuma estetike, odabran je kružni oblik panela – aludirajući na lišće, bez apsolutnog interpretiranja. Paneli su povezani u svom centru za cevastu konstrukciju tako da mehaničkim pokretima prate pomeranje sunca, uvek upravno gledaju u sunce, prateći njegovo pomeranje i obezbeđujući optimalnu hladovinu.
- Slika iznad prikazuje presek postavljenih panela pod uglom tako da seku zamišljenu barijeru konstrukcije.

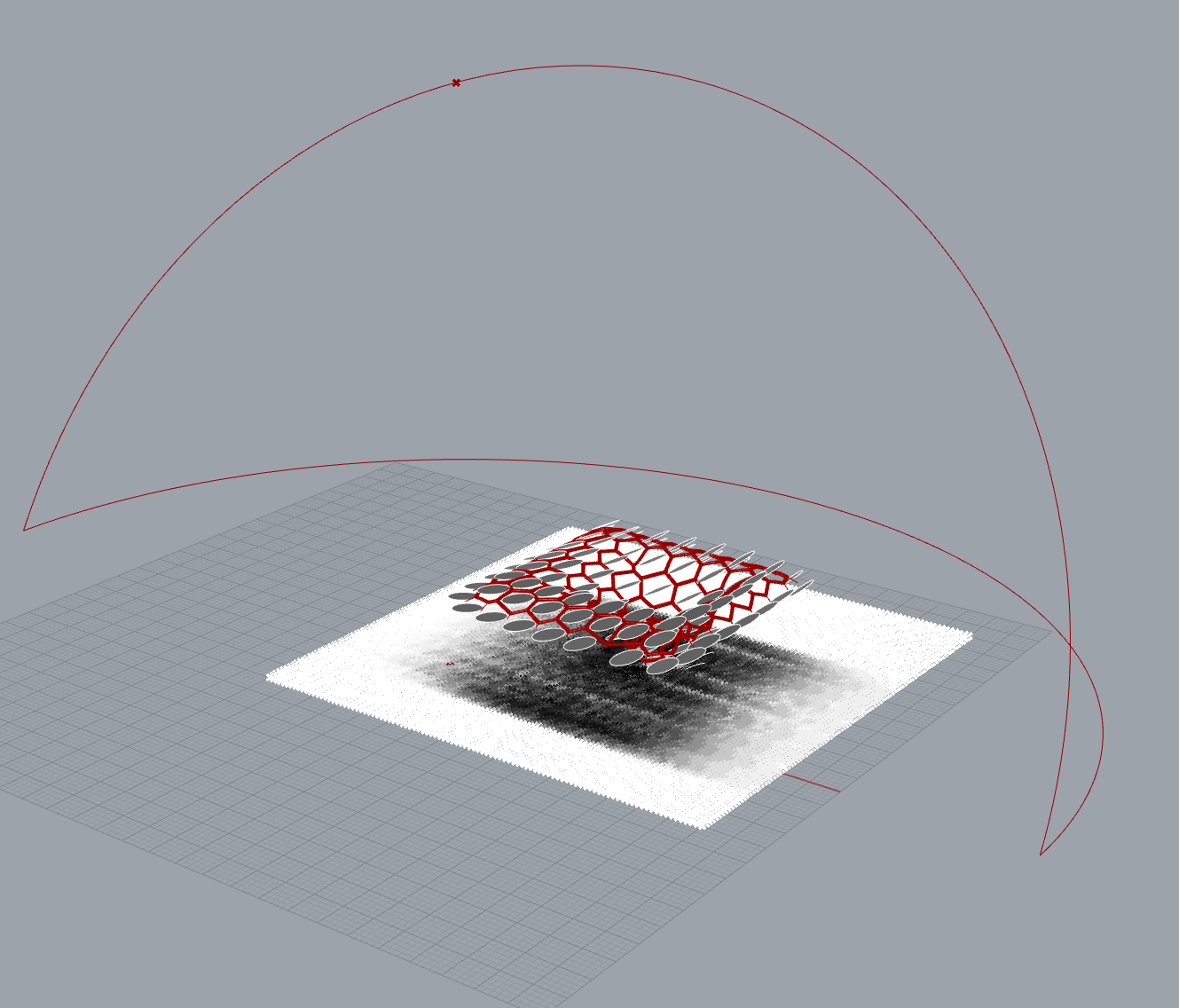

3 . Ispitivanje bacanja senke – postavljena je lučna izvodnica po kojoj se 3D rotira zamišljeno sunce. Zrak sunca pada upravno na panele, koji formiraju senku uz minimalan prodor sunčevih zraka.
- Slika iznad – kretanje sunca u toku dana
Izvođenje, materijalizacija i održavanje
Zglobno povezane šipke omogućavaju lako sklapanje i rasklapanje konstrukcije. Pokrovni paneli se uvezuju žičanim elementima za konstrukciju, omogućavajući time rotaciju u skladu sa sunčevim kretanjem. Zbog male težine paviljona moguć je lak transport.
Aluminijumski elementi konstrukcije i panela, premazani titanium dioksidom koji služe za razgradnjau NOx i VOC zagađivača pod UV svetlom. Štetne materije se talože na konstrukciju, do pojave kiše, kada se spiraju. Lako održavanje konstrukcije, nije neophodna preterana nega, zbog dugog veka premaza.
Ambijentalni uslovi i praktična primena

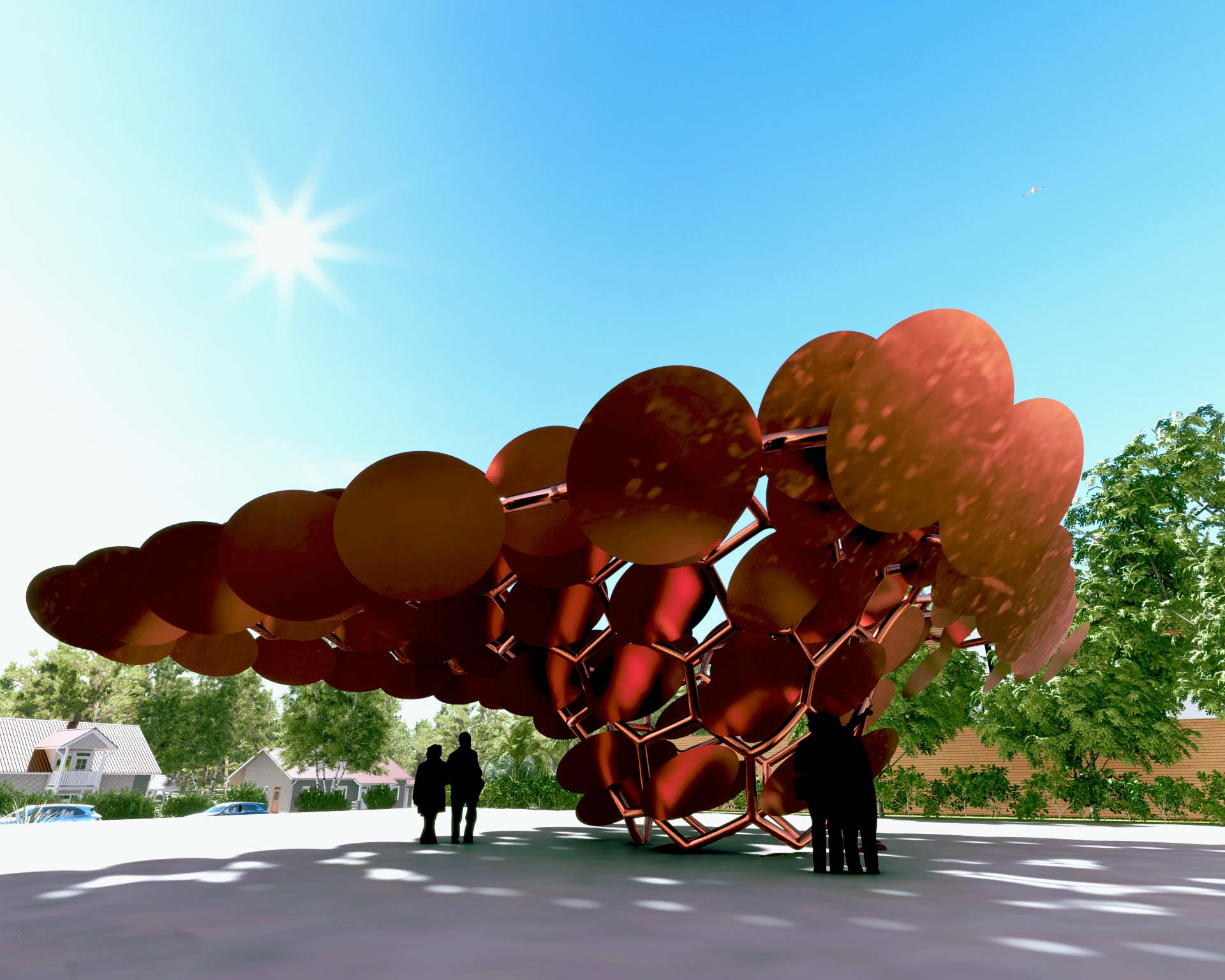

Prodiranje po kojeg sunčevog zraka doprinosi osećaju lake i prirodne strukture koja formira hladovinu. Upad svetla je značajan faktor u koliko se poveže više paviljonskih jedinica, zauzimajući slobodnu površinu (trga ili ulice), kako ne bi bilo previše tamno. Široka primena i fleksibilan način postavljanja dopušta različitim ciljnim grupama da koriste paviljon: postavljanje po površini trga tokom bazara/festivala; tačkasto postavljanje – prilika za socijalizaciju i odmor kako starih tako i mladih; linijsko postavljanje – duž ulica koje ne mogu da imaju prirodan zaklon od sunca.
Zaključak
Paviljon nije zamena za prirodan hlad, već alternativni pristup rešavanju problema hladovine na mestima gde nije moguće imati prirodnu hladovinu. U ovom istraživanju su prikazna najbolja rešenja za odabranu formu, koja zadovoljavaju funkcionalne i estetske aspekte, doprinoseći ugodnijem boravku na otvorenim javnim prostorima tokom vrelih dana.
Prilikom daljih istraživanja može se doći do različitih rešenja i varijacija na temu, ali sa istim ishodom, nekim više nekim manje uspešnim rešenjima.
