Uvod
Problematika izrade ergonomskih proteza za pse, posebno za vrste kao što je jazavičar, zahteva precizan balans između funkcionalnosti, udobnosti i jednostavnosti izrade. Jazavičari, zbog svojih dugih leđa i niskog rasta, često razvijaju probleme sa zadnjim nogama, što nameće potrebu za odgovarajućim ortopedskim rešenjem. Nakon konsultacija i analize postojećih primera, pristupila sam razvoju pojednostavljenog prototipa proteze koji polazi od osnovnog, apstraktnog oblika, ali omogućava dalju razradu u smeru primenljivog dizajna.
Metodologija rada
Za osnovni oblik proteze uzet je oblik koji podseća na miša od kompjutera, kao jednostavan volumen koji se lako transformiše u ergonomsku površinu. Proces je realizovan u softveru Rhinoceros 3D, uz korišćenje dodatka Grasshopper.
- Kreiranje osnovne forme
- U Rhino okruženju konstruisana su tri kružna profila različitih dimenzija.

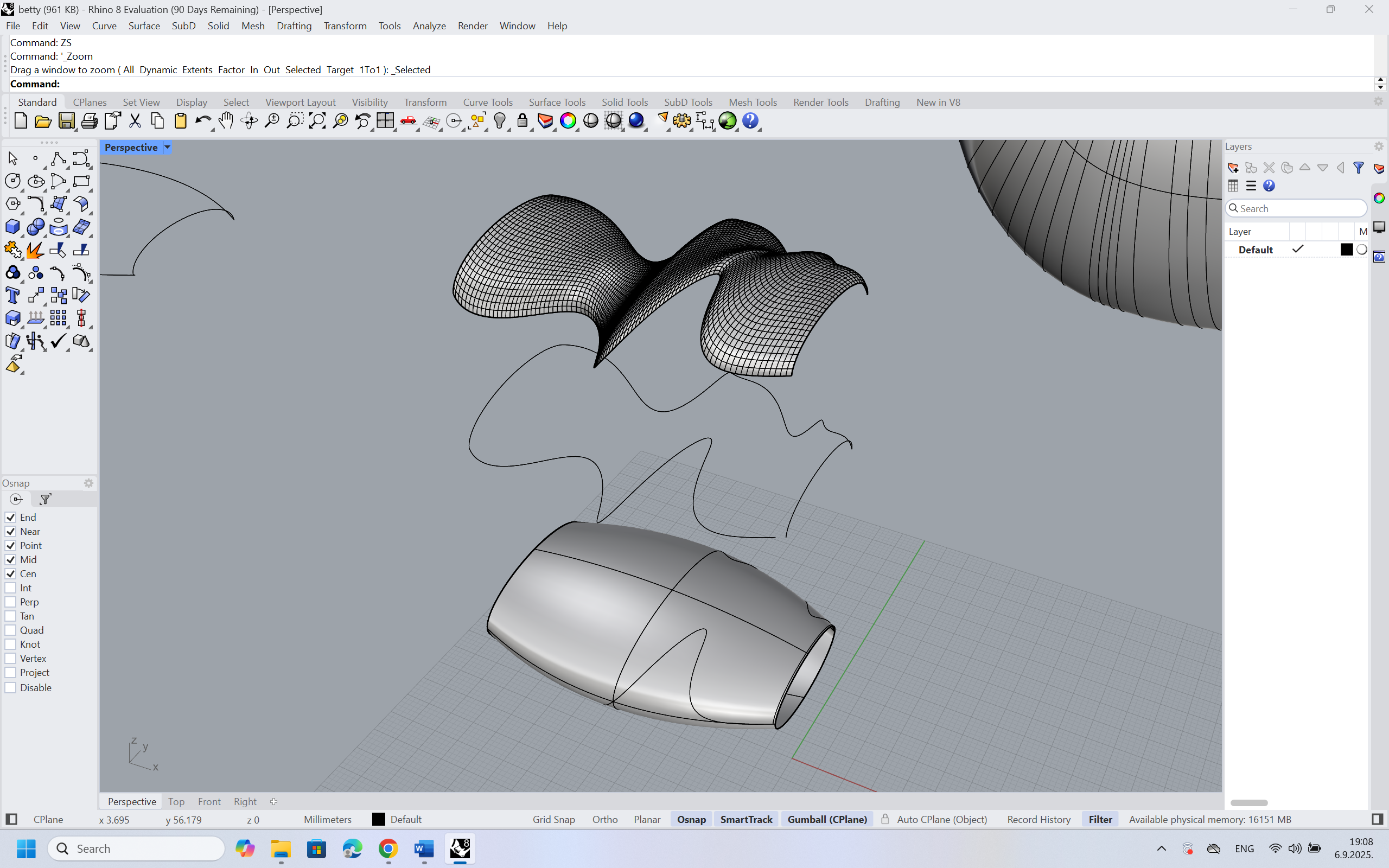

- Ovi kružni oblici su povezani komandom Loft, čime je formirana osnovna zapremina proteze.
- Generisanje pomoćnih krivih
- Pomoću opcije InterpCrvOnSrf (Interpolated Curve on Surface) kreirane su krive direktno na dobijenoj površini.
- Dobijene krive izdvojene su iz površine i iskorišćene kao referenca za dalje modelovanje.
- Formiranje precizne površine
- Na osnovu izdvojenih krivih generisana je nova površina koja bolje prati zamišljeni oblik proteze i omogućava kontrolu debljine i zakrivljenosti.
- Upotreba Grasshopper dodatka – NGon

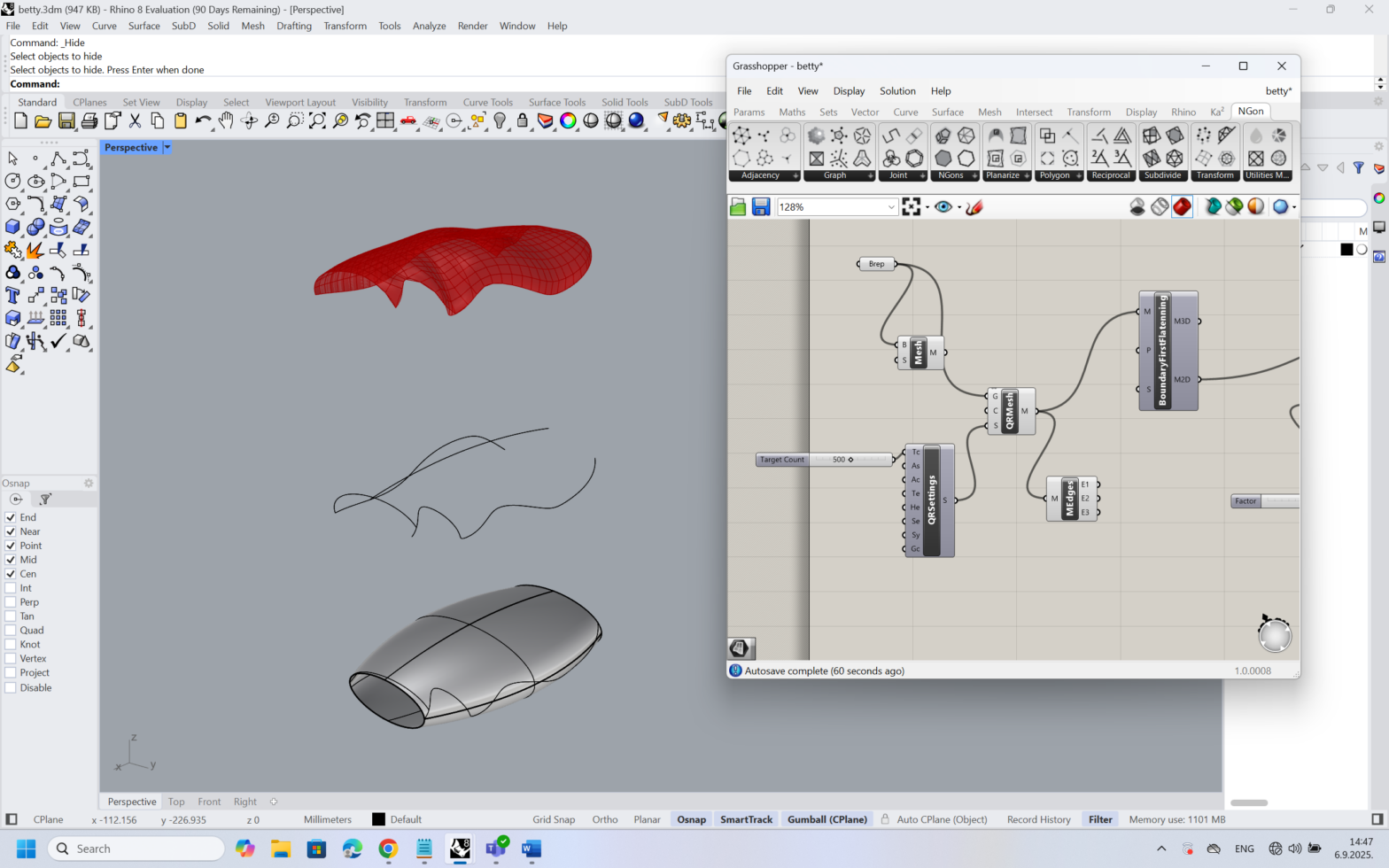

- U dodatku NGon spojene su potrebne komponente, što je omogućilo konverziju 3D površine u razvijenu 2D formu.
- Dobijena razvijena površ omogućava lakšu izradu fizičkog prototipa, jer može da se koristi kao šablon za sečenje materijala ili kontrolu proporcija pre 3D štampe.
Rezultat
Opisani postupak omogućio je da se od jednostavne početne geometrije dođe do kontrolisanog i razvijenog oblika proteze, koji može poslužiti kao osnova za dalja istraživanja ergonomije i prilagođavanja individualnim merama psa. Ovakav pristup je posebno važan jer omogućava brzu iteraciju oblika, kao i prelazak iz digitalnog u fizički model putem 2D razvijenih površina.
Uključivanje realnih mera u model

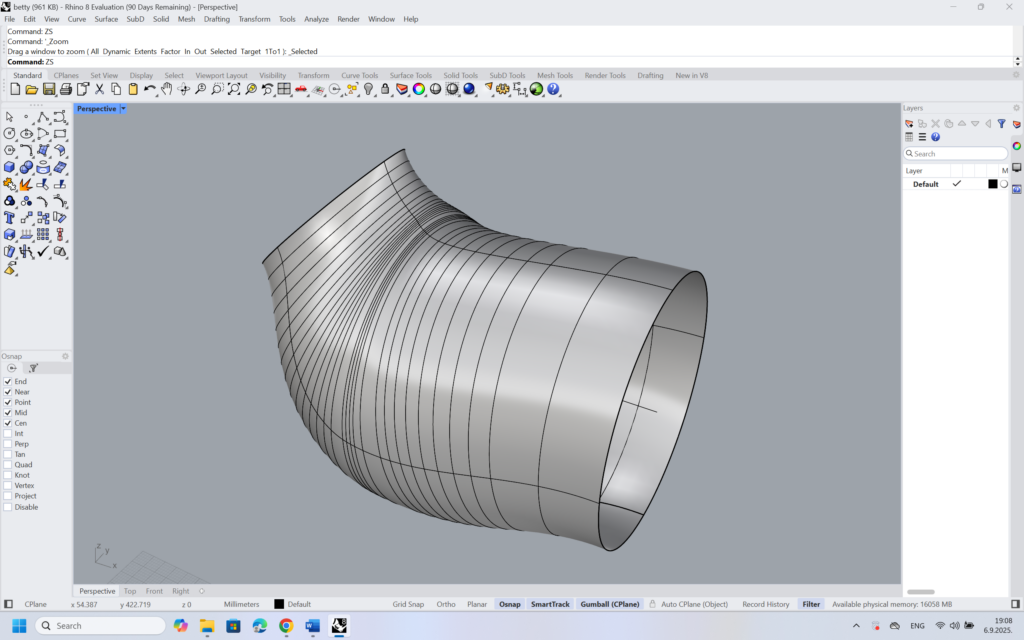

Pored rada sa apstraktnim oblikom, u sledećoj fazi procesa uključene su i realne mere psa Betty, kako bi model bio prilagođen stvarnoj anatomiji jazavičara. Na osnovu izmerenih dimenzija grudnog koša (obim grudi, širina u ramenima i dužina tela) konstruisana je površ koja verno prikazuje oblik njenog grudnog koša.
Ova površ je formirana tako što su unete ključne vrednosti u Rhino okruženje, a zatim je kroz seriju krivih definisana kontura torakalnog dela tela psa. Dobijena geometrija omogućava da se proteza ne posmatra samo kao generički oblik, već kao personalizovano rešenje za konkretnog psa.
Sledeći koraci
Na osnovu modela grudnog koša u narednom koraku planirano je korišćenje krivih za definisanje poželjnog oblika proteze. Krive će služiti kao vodiči za kreiranje ergonomskih površina koje prate telo psa, ali istovremeno ostavljaju dovoljno prostora za slobodno kretanje i komfor. Na taj način će se oblik proteze razvijati izravno iz anatomskih parametara, čime se osigurava maksimalna udobnost i funkcionalnost.
