Geometrija i vizuelizacija slobodnih formi

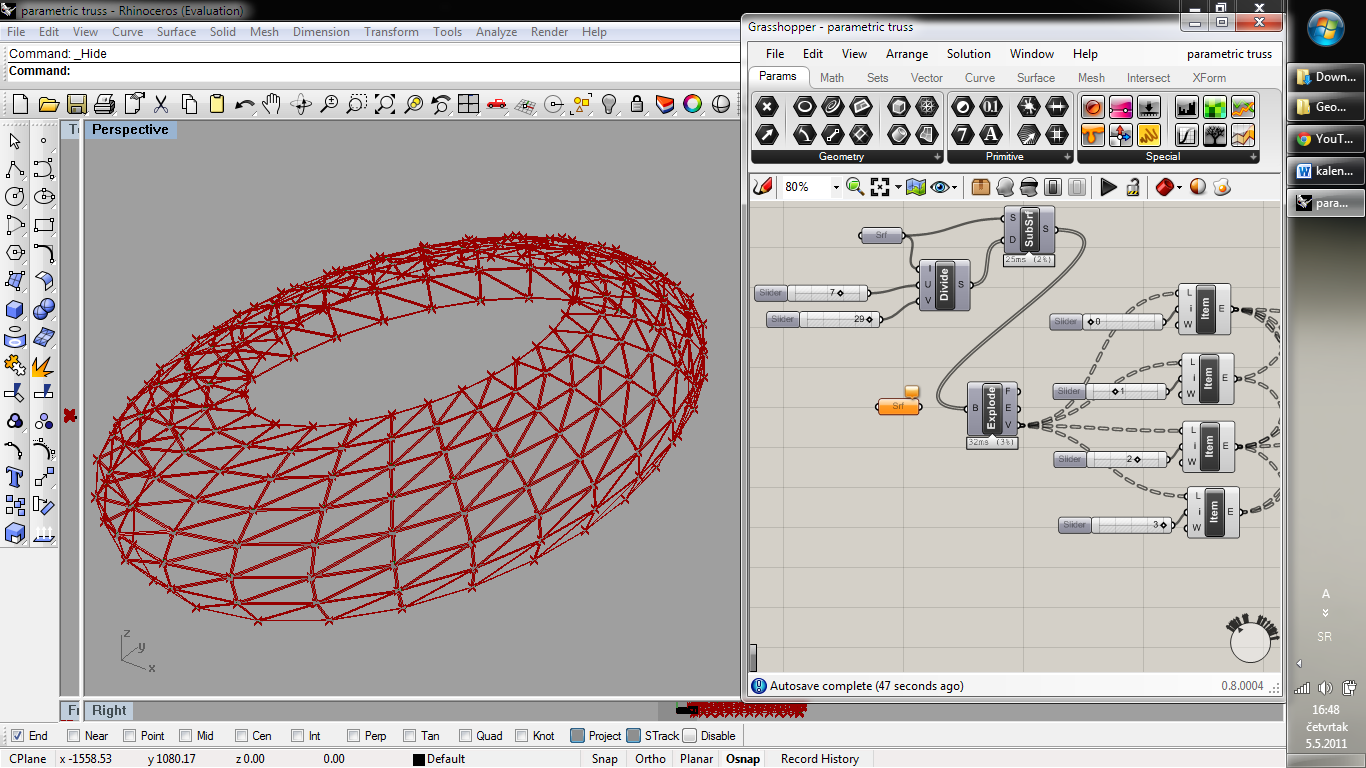

Parametarski kontrolisana rešetka, dobila je svoju konkretnu primenu, u vidu pokrivne konstrukcije sportske arene. Prednosti ovakve konstrukcije su svakako brzo i jednostavno menjanje osnovnih parametara, koje rezultira promenom rasporeda štapova u rešetki i promenom karaktera rešetke. U kombinaciji sa programima za proračun statike, poput AxisVM-a, moguće je lako dimenzionisati štapove i proveriti stabilnost konstrukcije.

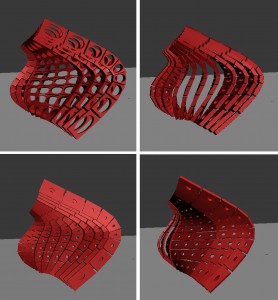

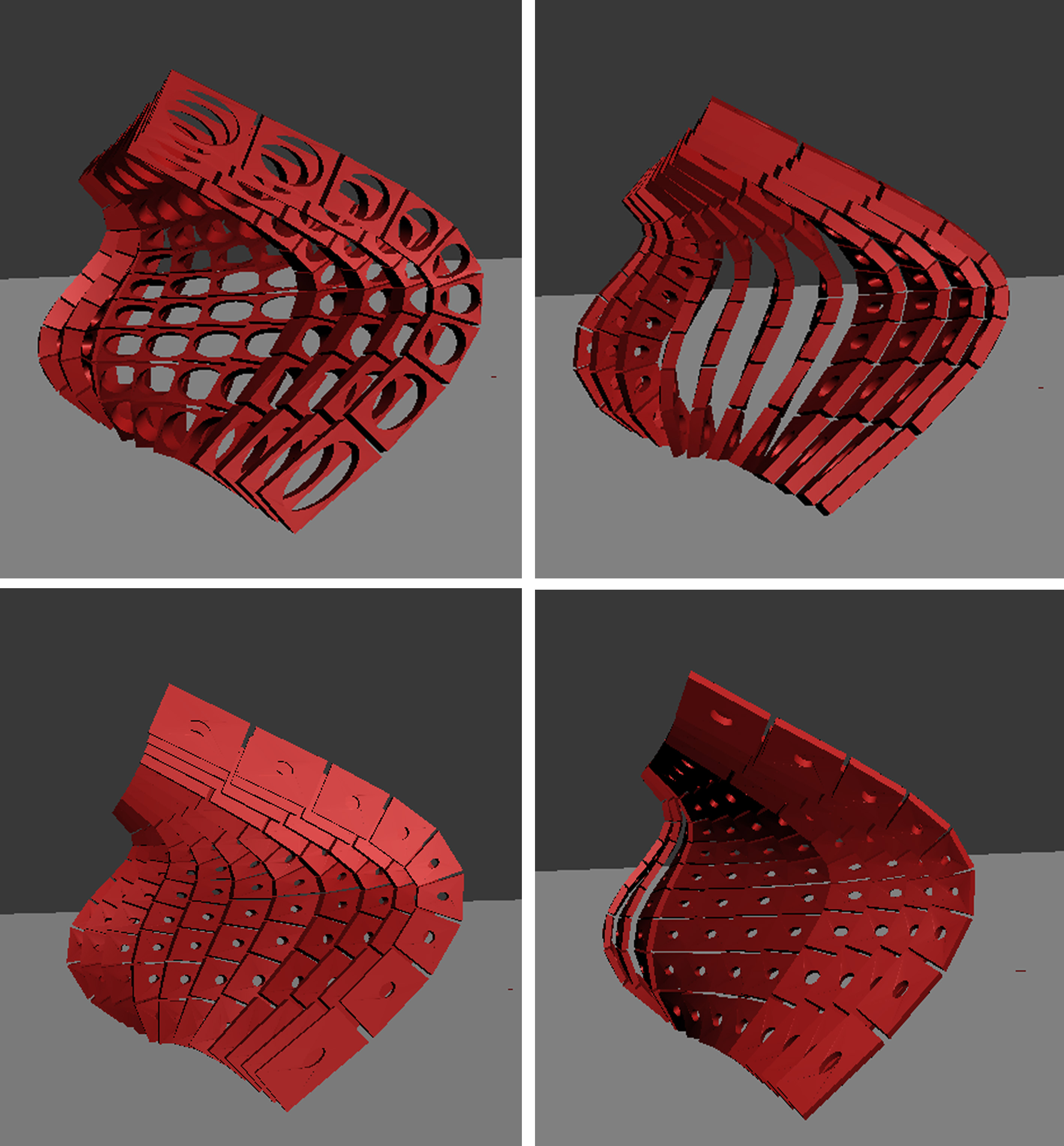

Cilj ovog segmenta procesa rada je problematizovanje nemogucnosti ocuvanja stalne velicine elementa poplocanja.
Na predhodni korak – postavljenog zeljenog oblika poplocanja, dodat je modifajer Tessellate i na taj oblik oprobani su alati poput FFD3x3x3, FFD(box), Ripple, Cloth, itd…
Doslo se je do zakljucka da nije moguce ostvariti ‘stalnost’ elementata pri njihovoj promeni geometrije…

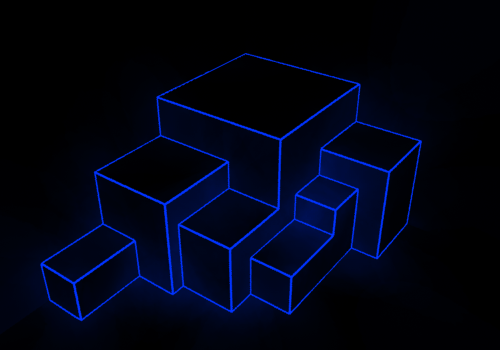

Ideja projekta je da mapiram objekat i da uskladim perspektivu projekcije sa perspektivom gledaoca. Tehniku cu primeniti na jednostavnijim objektima, kutijama na primer. Od alata cu da koristim uglavnom PathDeform, Morpher, animirane texture i animaciju tih objekata…

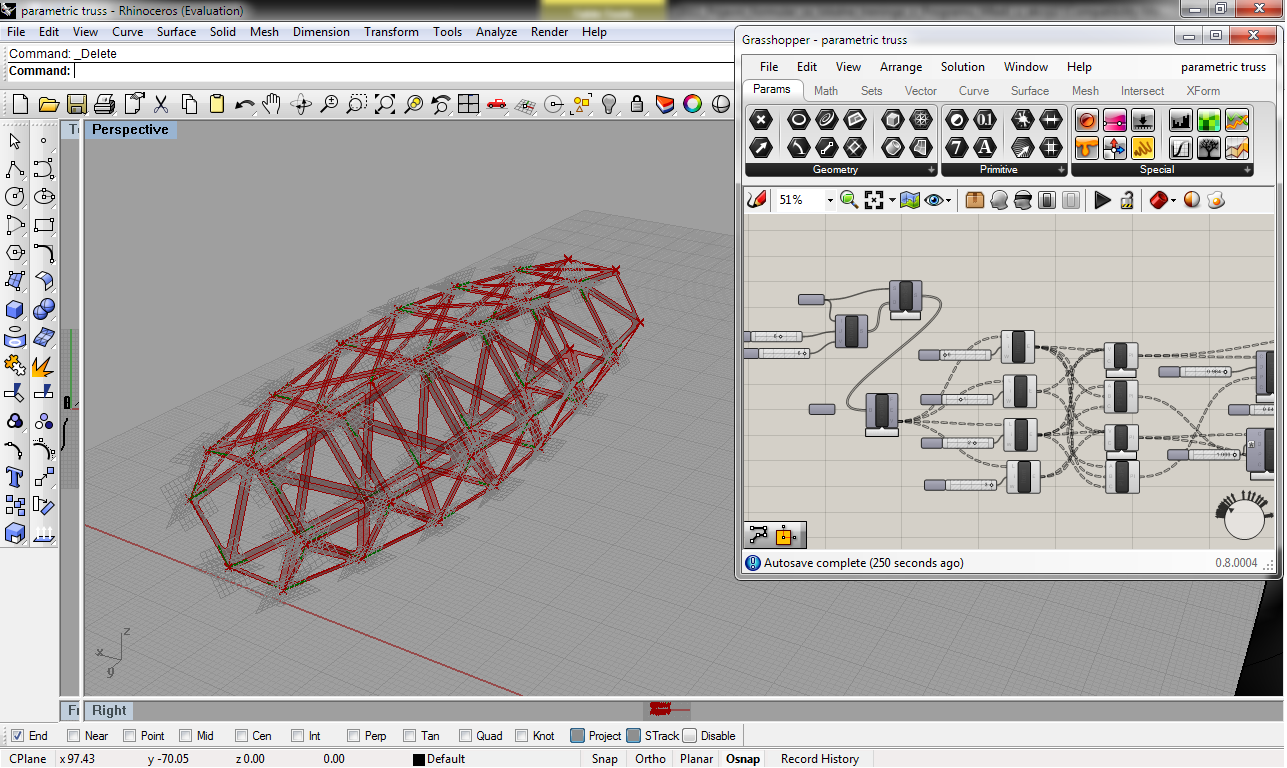

Parametric truss – rešetka kontrolisana parametrima, može biti veoma korisna za rešavanje konstrukcija nekonvencionalnog oblika, posebno konstrukcija velikih raspona kod pokrivanja sportskih arena, stadiona, sajamskih hala i sl. Korišćena je kombinacija alata iz programa Rhino i njegovog plug-in-a Grasshopper-a.

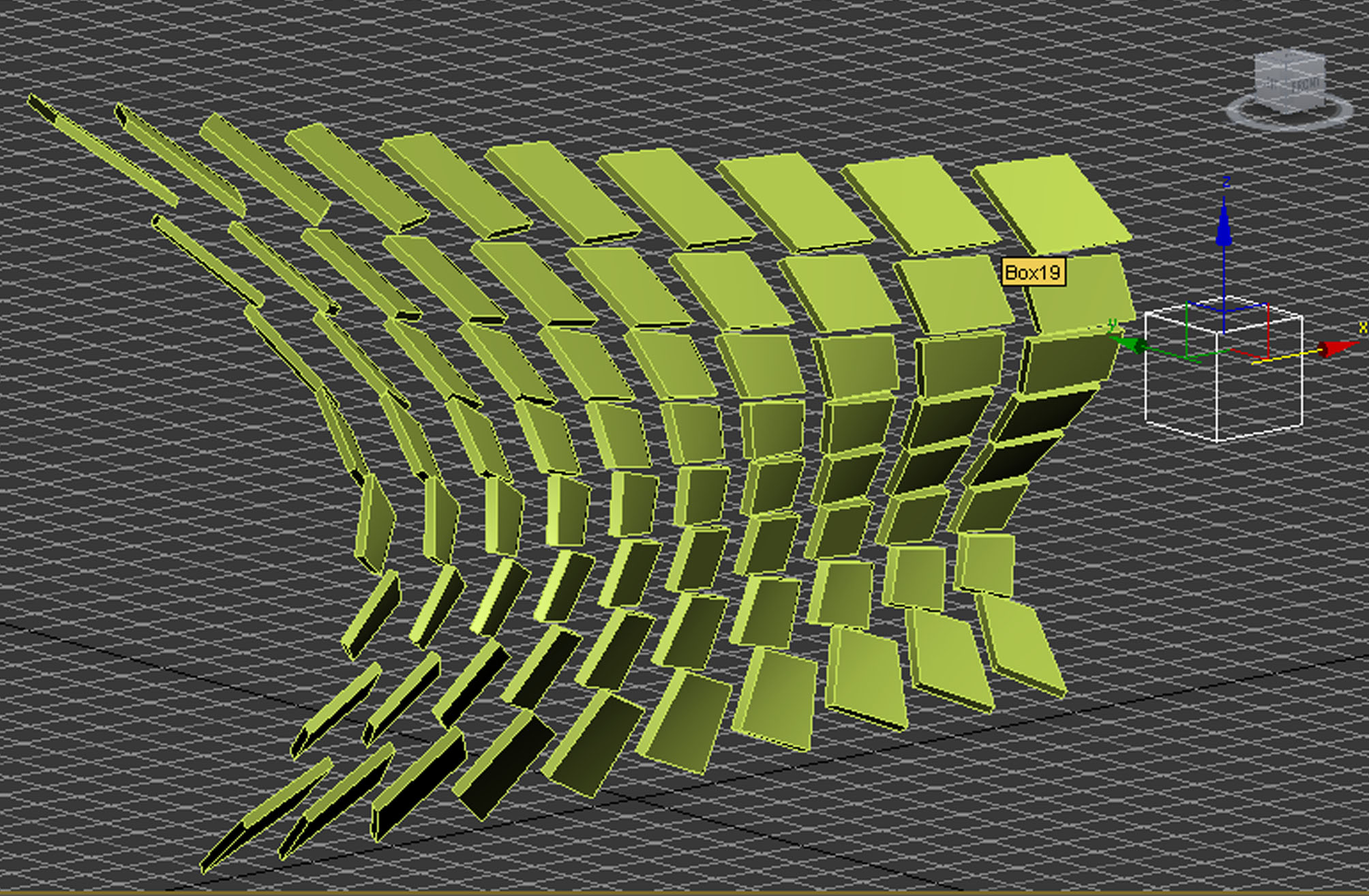

Osnovna ideja je stvaranje elemenata fasade koji reaguju na dnevno osvjetljenje, odnosno na poziciju sunca i  intenziteta svjetlosti (doba dana). Pocetna faza studija su interaktivni brisoleji (venecijaneri) koji se zatvaraju ako je svjetlost jaca, odnosno otvaraju ako je slabija. Osim osnovnih alata za modelovanje naocigled jednostavne geometrije koristeni su bones sistemi i wire parametrizacija.

Izgled osnovnog elementa popločanja definisan je u AutoCADu te kao spline importovan u 3ds Max gde u konkretnom slučaju u osnovi u obliku kvadrata čije su stranice editovane do željenog oblika, tako da kada se postave u niz u jednom ili oba pravca u ravni dobijete (ne)skladnu formu.
Import…>Editable Spline>Weld>Editable Poly>Extrude>Array>Inset>…
Bilo bi od koristi koristiti i randomajzer kako bi se dobili oblici koji imaju/nemaju smisla i na taj način ispitati mogućnosti upotrebe ovih alata i elemenata..

Plugin za 3d Studio Max kojim se lako i brzo prave rešetkaste konstrukcije oko definisanih površina, na odredjenoj udaljenosti i određenih dimenzija otvora i same rešetke. Ideja je da se na osnovu tradicionalnih tehnika modelovanja napravi plugin u MaxScript programskom jeziku, kojim bi se ubrzao i optimizovao proces modelovanja ovakvih i sličnih konstrukcija.

Prizemlje objekta je u svakom trenutku u istom položaju, dok se sve ostaleetaže rotiraju. Svaka pojedinačna etaža(2-13) je wire parameters-om povezana saprvom etažom, u jednom smeru(1-2, 1-3, 1-4…). Povezane su tako da se rotirajuoko z ose, svaka etaža za različiti broj puta u odnosu na predhodnu…Na priloženoj “max animaciji” se etaže od nultog položaja zarotiraju za 180º ivrate u početni položaj.Želim da pronañem jos mogućih rešenja i model, koji je trenutnokonceptualni, dovedem do nivoa modela objekta.

Spajanjem urbanih repera gradova pobratima Novog Sada, kao sto su Shukov towers iz N. Novgoroda, Floriantum iz Dortmunda i Radnickog uni. iz Novog Sada dobice se novi objekat, neobicne forme i pomalo ironicne funkcije . Za spajanje ovih urbanih repera koristice se alatka iz podnivoa compound objects, boolean !

Trenutni model je radjen uz pomoc LookAt Constraint-a, to je bio najbrzi nacin da se nesto izanimira, medjutim u ovom slucaju ima velike nedostatke. Sad krecem da radim na wire parametrima. Imala sam problema sa SurfDeform ili PatchDeform, ako triangulacija modela nije dobra onda nece lepo da zalepi ploce.

Tema sa zasniva na poboljsavanju tehnika vizuelizacije 3d formi, koriscenjem vise alatki kao sto su vray i razne alatke u photoshopu. Cilj je smanjenje potrebnog vremena renderovanja i podizanja opsteg kvaliteta prikaza na visi nivo.

Analza geometrije klasicnim metodama nacrtne geometrije (u AutoCAD-u), sa animiranjem modela prostorne konstrukcije koriscenjem sistema “kost i koza” (u 3ds max-u).

Alatke koje su koriscene pri modelovanju  i animiranju segmenta i celog zida su edit spline i edit poly komande, patch deform, wire parametars, curve editor, i auido controler. Nakon modelovanja, u scenu se uvodi helper koji se attachuje na objekat ili osobu u modelu koja se naknadno pomera pri animiranju a zid pri tom reaguje na pomeranju istog. Audio kontrola se uvodi kako bi isti zid odnosno fasada imala konstantu reakciju bez obzira na prolaznike.
