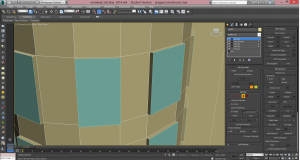

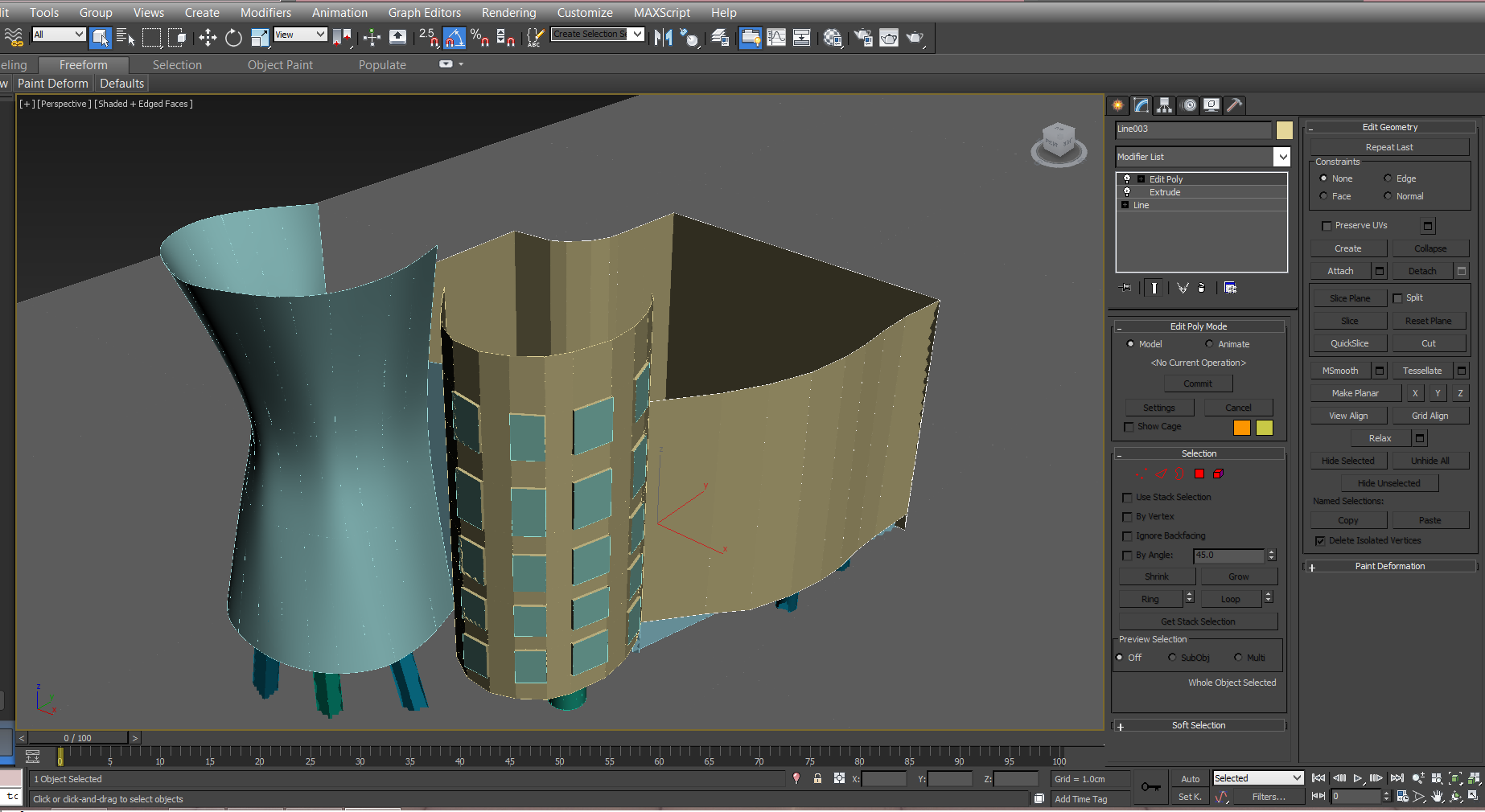

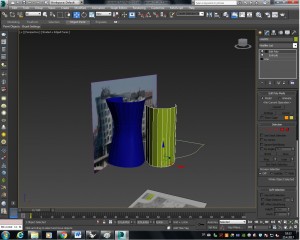

Nakon istraživanja i modelovanja u programima 3ds Max i Rhino, došla sam do zaključka da je lakše i preciznije modelovanje u 3ds Max-u. Dok je u programu Rhino bilo potrebno mnogo više vremena za modelovanje i bilo je neophodno dodatno korigovanje oblika objekta. Prilikom modelovanja u programu Rhino susrela sam se sa problemima koje sam… Continue reading 3. Modelovanje Objekta Dancing House

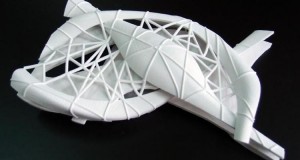

Poslednja faza ovog zadatka se sastoji u 3d štampanju spojeva i proveri njihove izvodljivosti i eventualno uočavanje problema koji nisu predviđeni za vreme modelovanja. Priprema za 3d štampanje je urađeno u softveru Cura, a samo štampanje je vršeno na štampaču Ultimaker 2+. Priprema za štampu Nakon bake-ovanja spoja u grasshopper-u, model je potrebno eksportovati u… Continue reading Generisanje linijske potkonstrukcije – faza 4

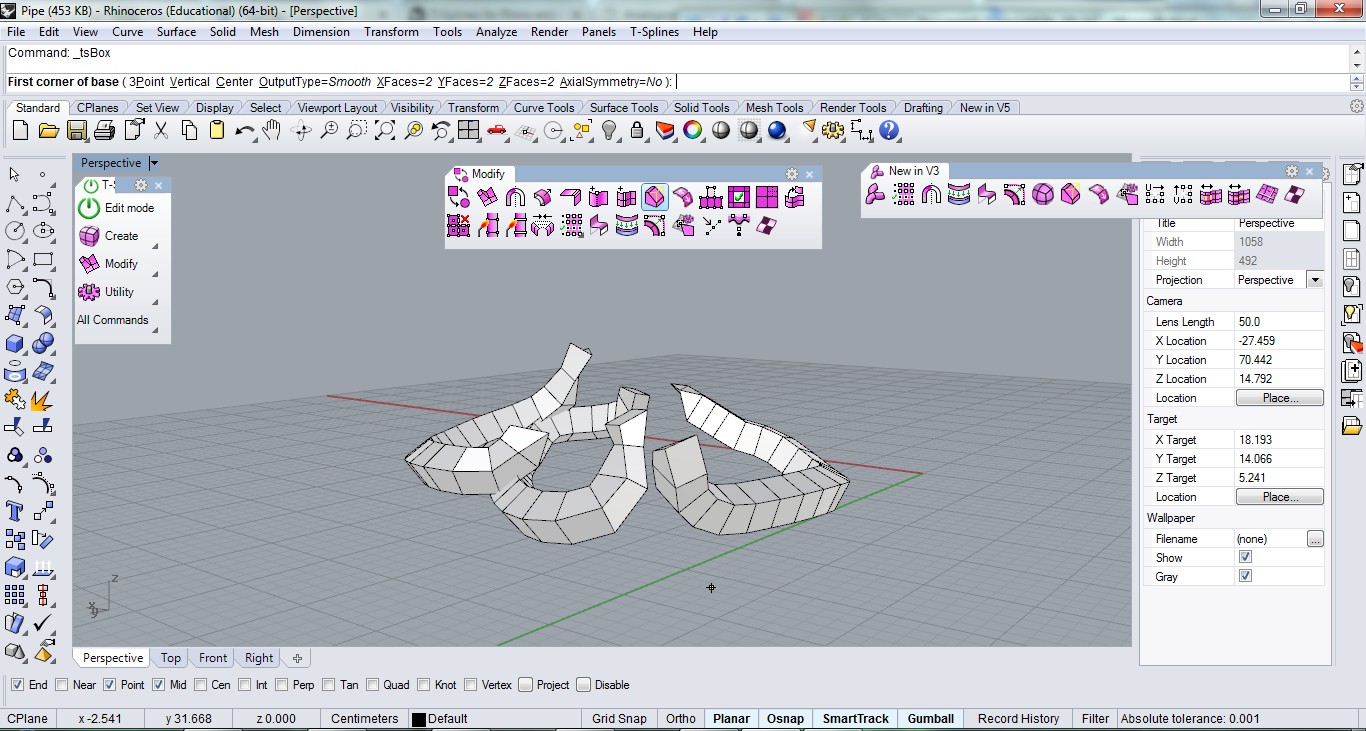

U drugoj fazi rada sam morala da krenem od samog početka zbog greške koje sam prilikom prve faze napravila. Proces modelovanja: Pomenuto u prethodnom post-u, nakon ubačenih fotografija i izvučenih vođica korišćenjem alatke curve, izvukla sam osnovni oblik pipaka. Pomoću standardnog pipe, sam linijama zadala debljinu time što sam na različitim delovima stavila drugačiji prečnik.… Continue reading Modelovanje dela imaginarnog lika pomoću T-splines-a II faza

Dobijene površi koje formiraju likove u anamorfozi su ofsetovane u Rhino-u za debljinu od 5 mm, a zatim su međusobno presecane (napravljeni su žlebovi tako da ploče mogu da se uklapaju jedna u drugu) Bulovim operacijama (BooleanDifference). Pločama je dodat VRay materijal – drvo (rezana breza). Kao primer je uzeto da ova anamorfična struktura visi… Continue reading Dvostruka anamorfoza – faza III

U ovoj fazi modelovanja došli smo do zaključka da se figura likovno oslanja na dinamičnost, ali joj je bilo potrebno uvesti teksturu. Kombinacija grubljih nanosa gline sa glađim prelazima postigla je razliku u teksturi koja je bila potrebna.Na model su dodati detalji poput teksture na pipcima i kosi, kao i definicija mišića. Lice je takođe… Continue reading Analogno modelovanje imaginarnog lika od gline – faza II

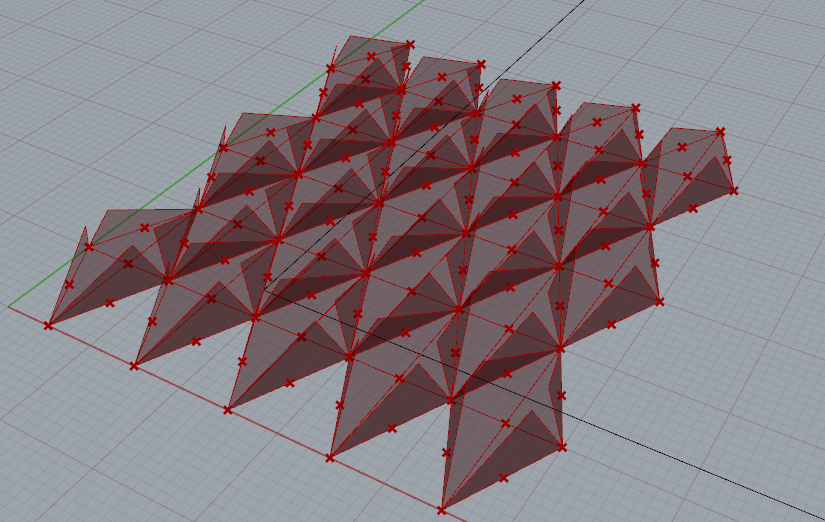

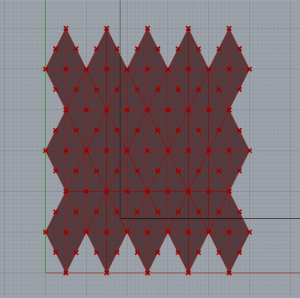

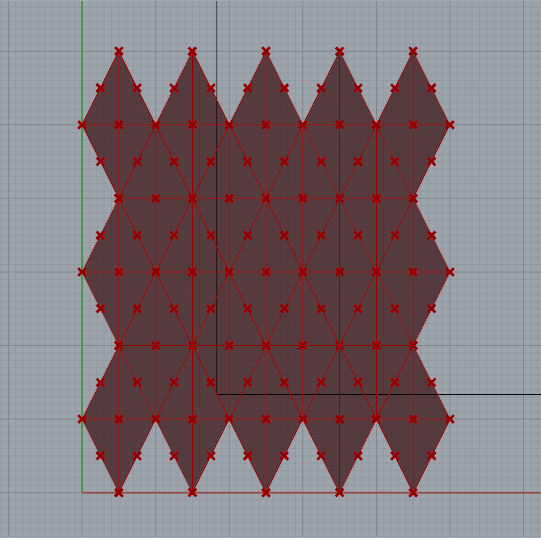

Nakon završenog istraživanja pomoću prethodno navedenih softvera, kao dalje sredstvo istraživanja korištena je maketa. Materijal za izradu makete je bijeli hamer. Osnovna jedinica prilikom izrade makete je pločica u obliku romba. Da bi se omogućilo lakše i preciznije povezivanje elemenata, rombovi su upisani u pravougaonik.   Dobijeni rombovi su međusobno spajani  u heksagone kako bi… Continue reading Dizajn zakrivljenih formi od stiropora-FAZA III

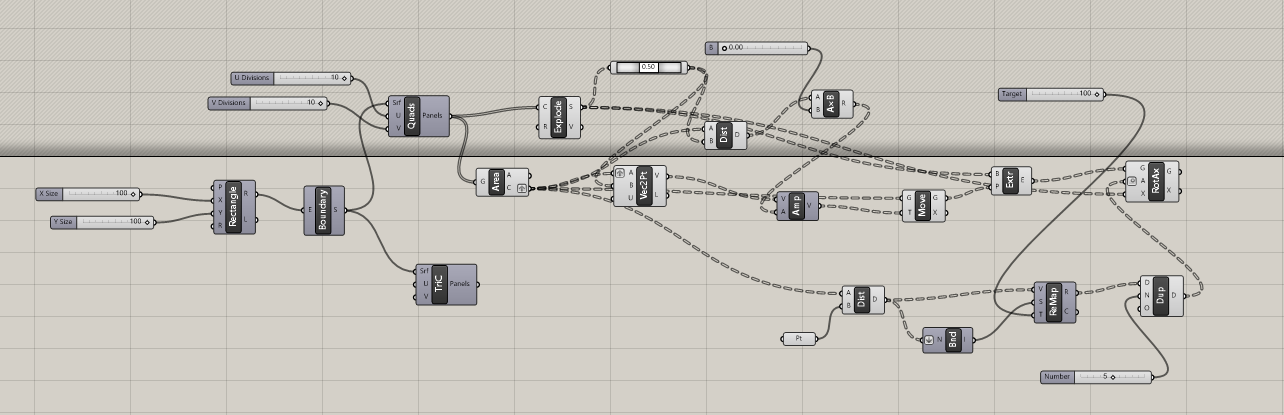

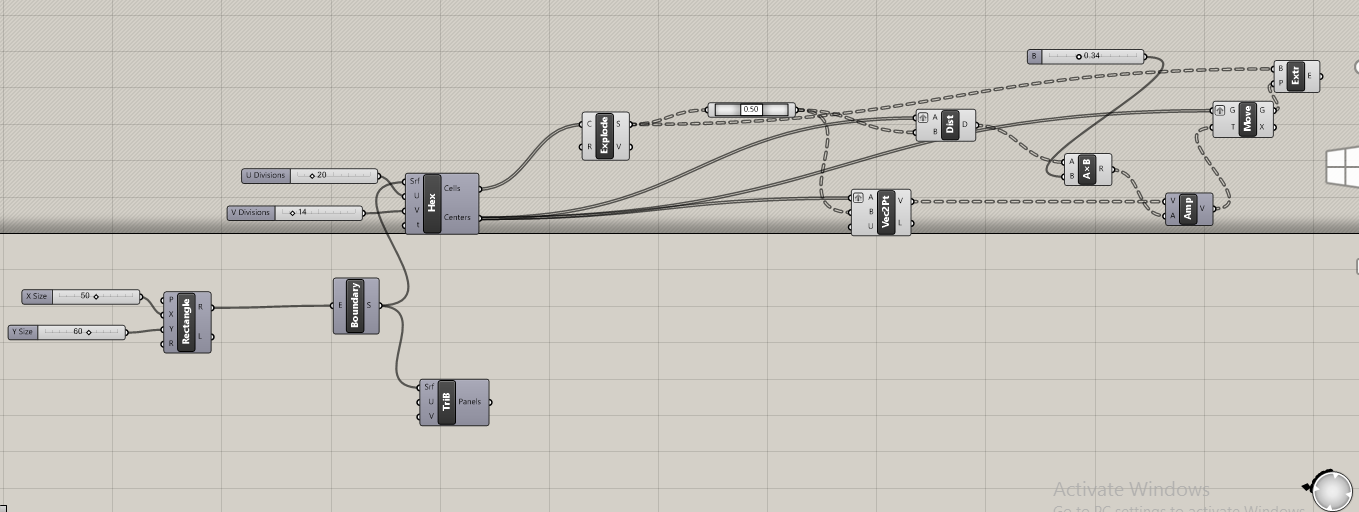

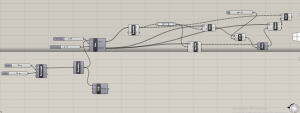

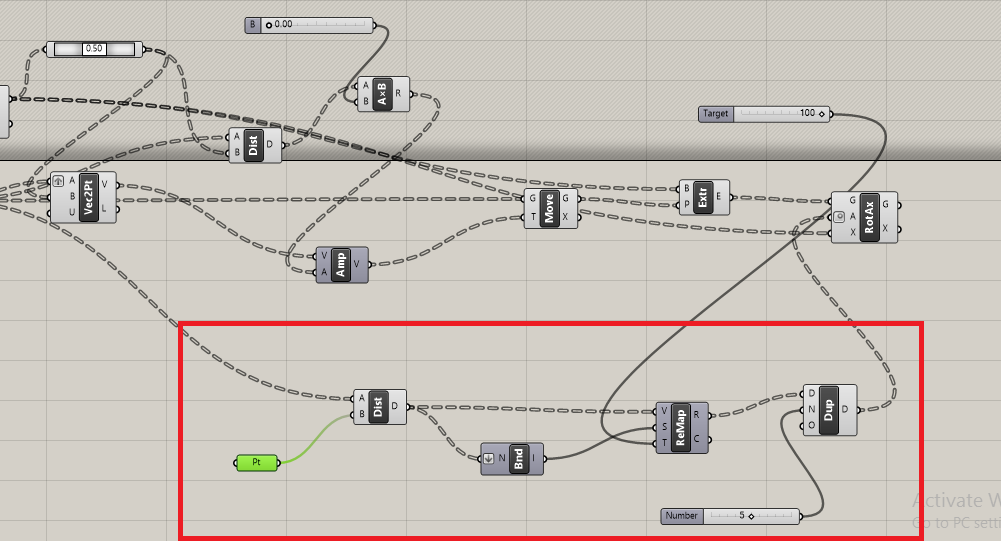

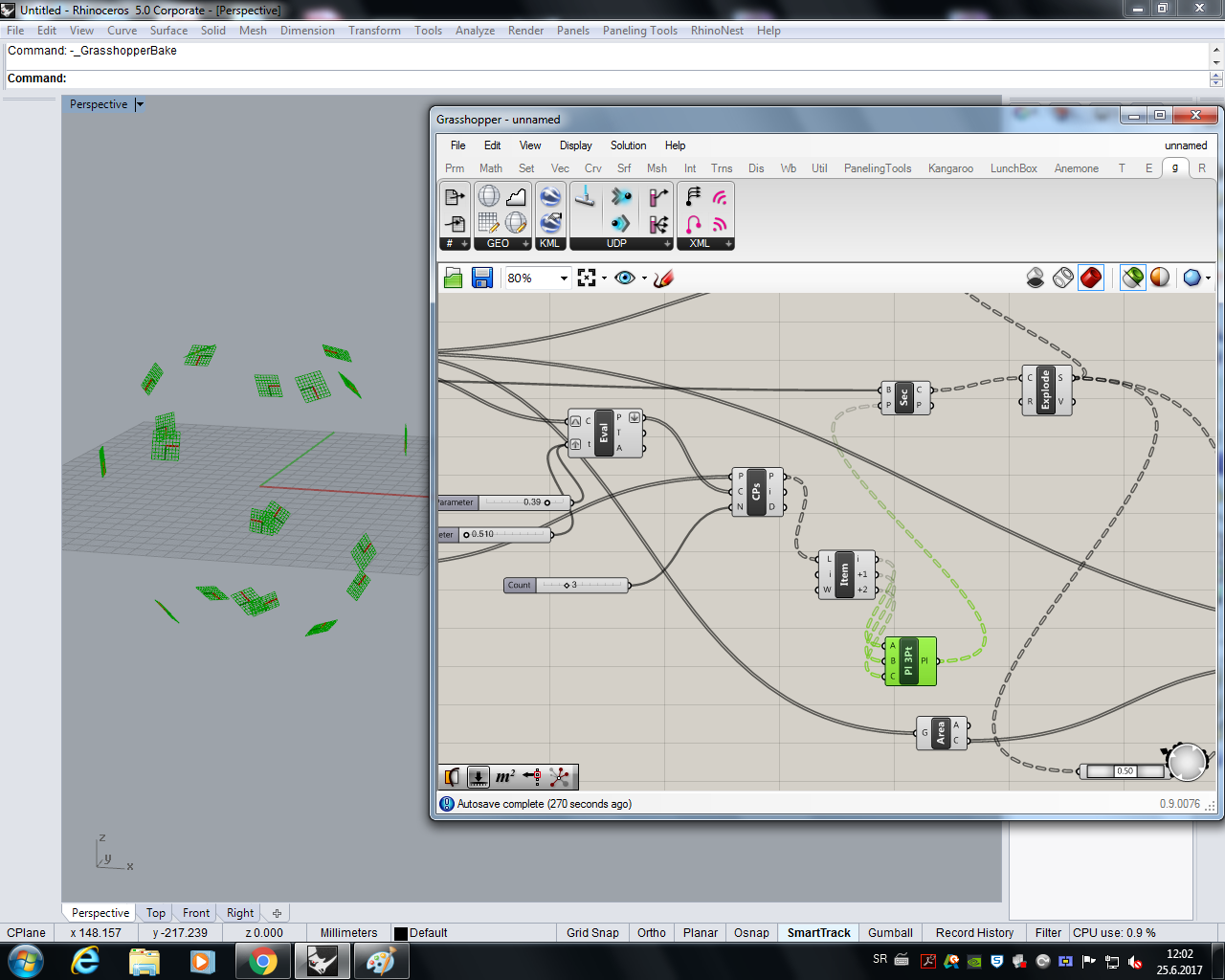

Za razliku od prošle, nova grasshopper definicija za početni input uzima mesh geometriju. Iz tog razloga je morala biti cela izmenjena. Cela definicija može da se podeli na dva dela: generisanje linijskih elemenata i generisanje spojeva koji će se 3d štampati. GENERISANJE LINIJSKIH ELEMENATA Nakon odabira mesh-a, treba ga podeliti u dva pravca da bismo dobili… Continue reading Generisanje linijske potkonstrukcije – Faza 3

Pomoću alatke etsubdivide, kombinacijom nekoliko ponuđenih opcija za podelu , dobijena je heksagonalna podela mesh modela kao nastavak istraživanja različitih mogućnosti i oblika panela. Za nastavak rada na projektu korišćen je model podeljen na kvadratne segmente. Kada je izvršena podela mesh modela na željene oblike, bilo je potrebno svakom polju dodati debljinu kako bi dobili… Continue reading Panelizacija slobodne forme

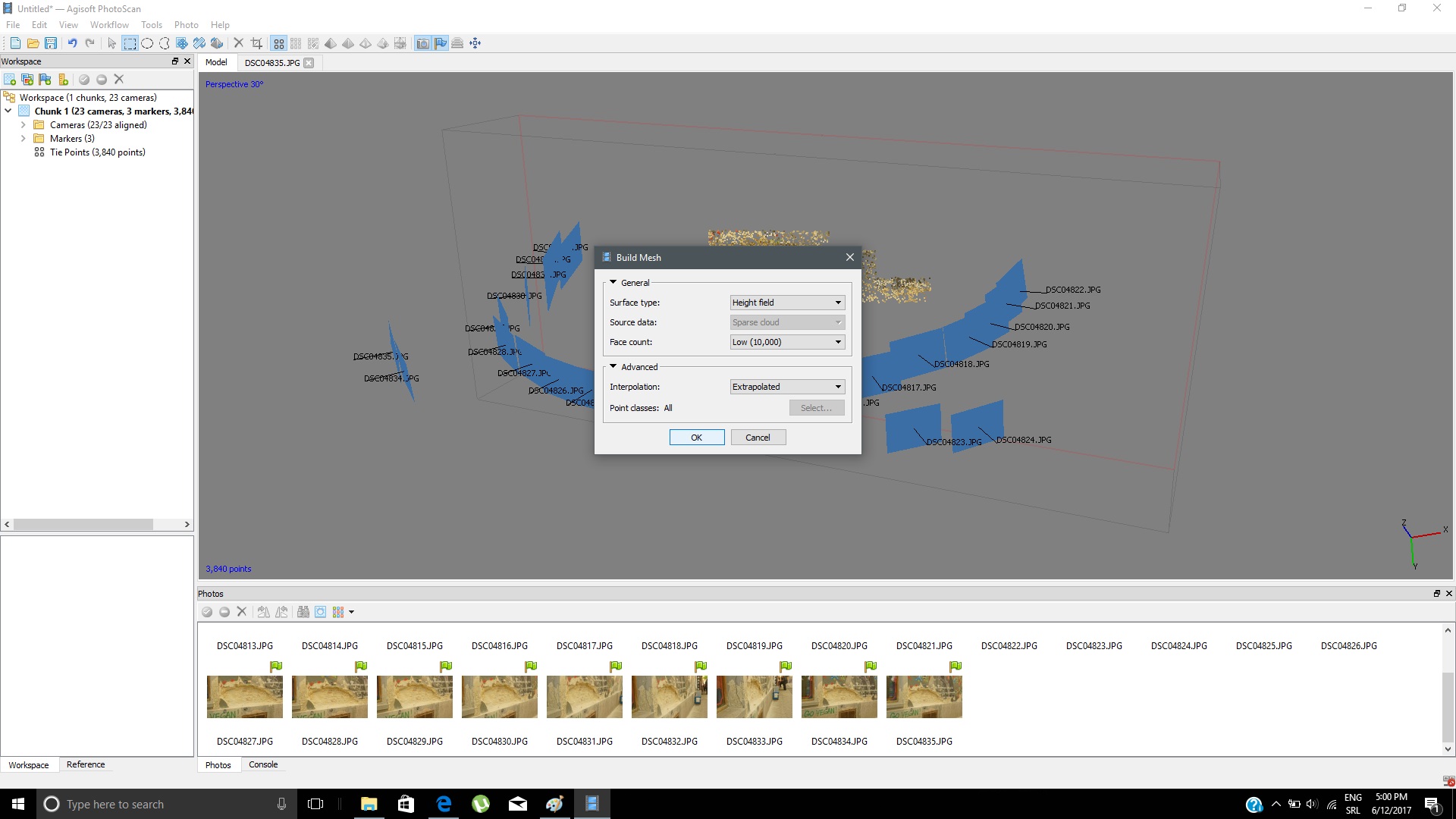

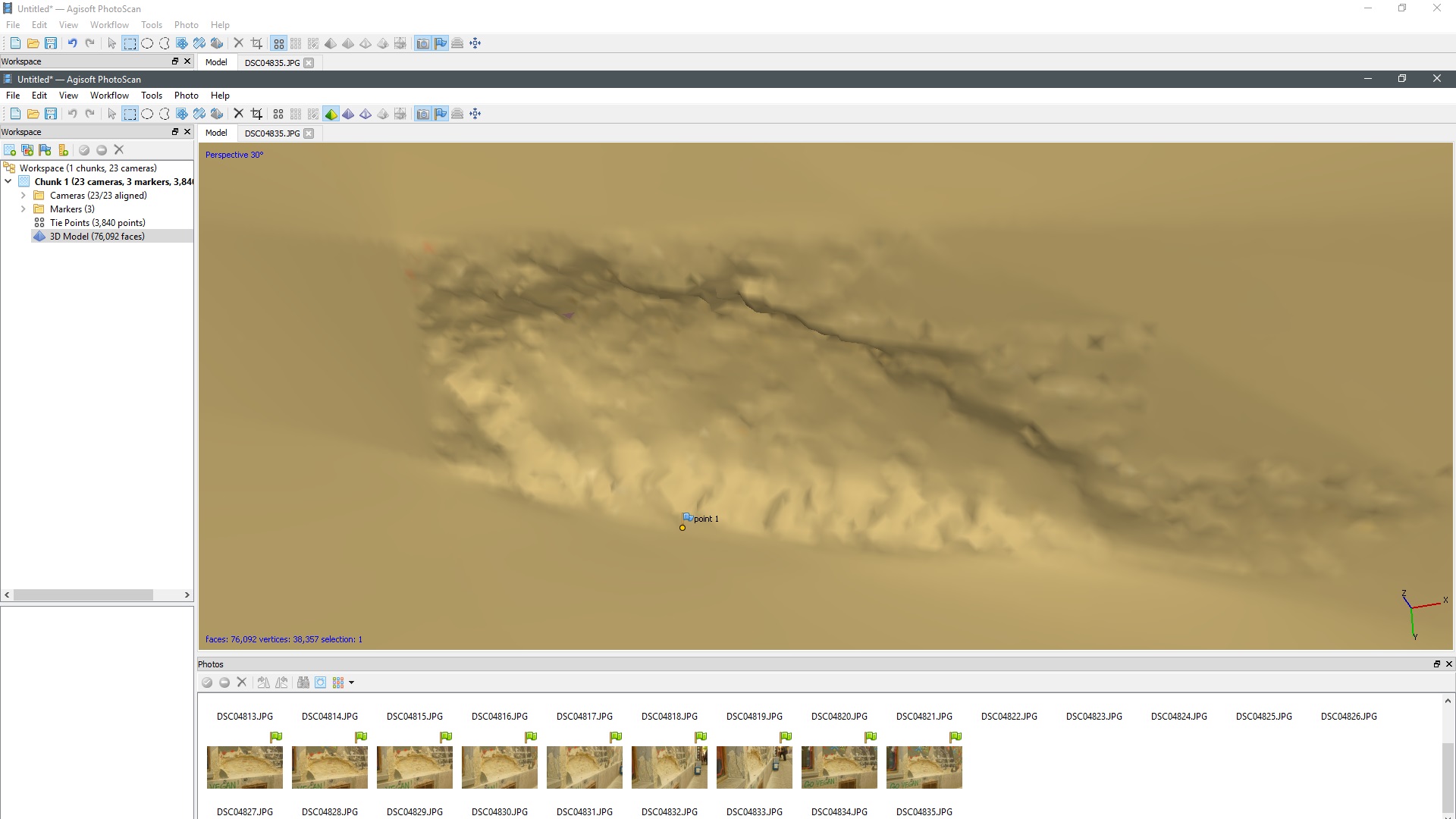

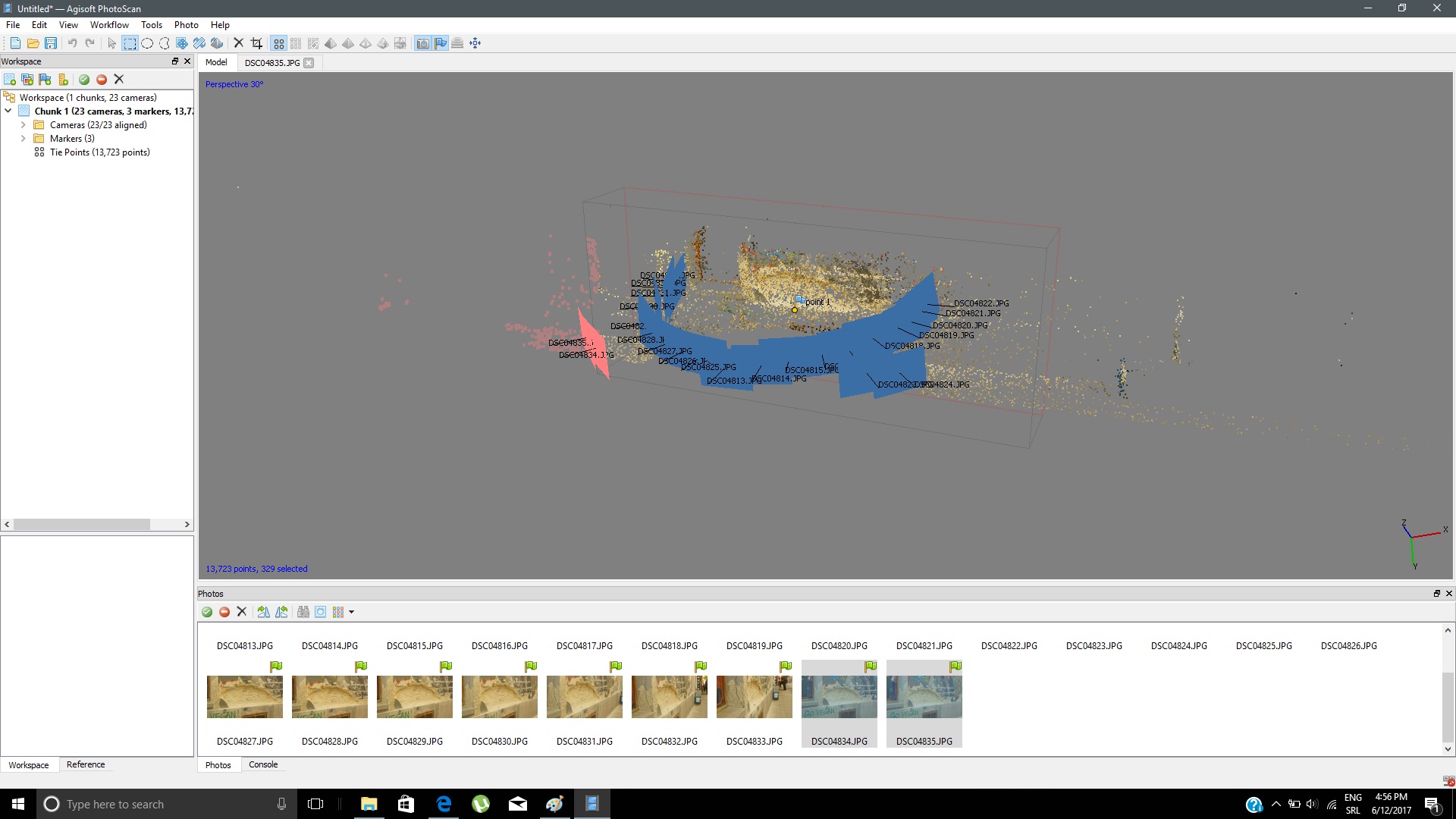

U drugoj fazi modelovanja pomoću Agisoft-a, najpre sam pomoću opcije Delete obrisala sve tačke koje nisu od suštinske važnosti za generisanje željenog 3D modela. Na ovaj način, objekat je izolovan. Budući da sam ovaj put koristila napredniju verziju softvera, opredelila sam se za generisanje modela pomoću opcije Build Mesh (umesto opcije Build Geometry). Na taj… Continue reading Primena fotogrametrije za generisanje digitalnog modela – II faza

Izrada lika je započeta uvoženjem modela iz agisofta. Uvoženje modela, znatno je olakšalo proces modelovanja i omogućilo je preciznost u postavci osnovne geometrije objekta. Pomoću fotografija objekta, nastavljena je detaljnija izrada modela.  Za izradu detalja, posmatranje fotografija izvajanog modela pružalo je dovoljnu tačnost informacija u konkretnom slučaju.  Primenom različitih “četki” i “alata” postizani su drugačiji volumeni i teksture.… Continue reading Modelovanje imaginarnog lika – završna izrada

Kad je model doveden u odgovarajući položaj i nakon što su mu dodati neki elementi koji ga izdvajaju, na red je došlo doterivanje samog oblika tela modela. Kako je uvezen model dosta fizički razvijeniji i krupniji od modela koji je pravljen, delovi tela na kojima ima najviše razlike u mišićnoj masi su se smanjivali sa… Continue reading Modelovanje geometrije lika u Zbrush-u – 3. deo

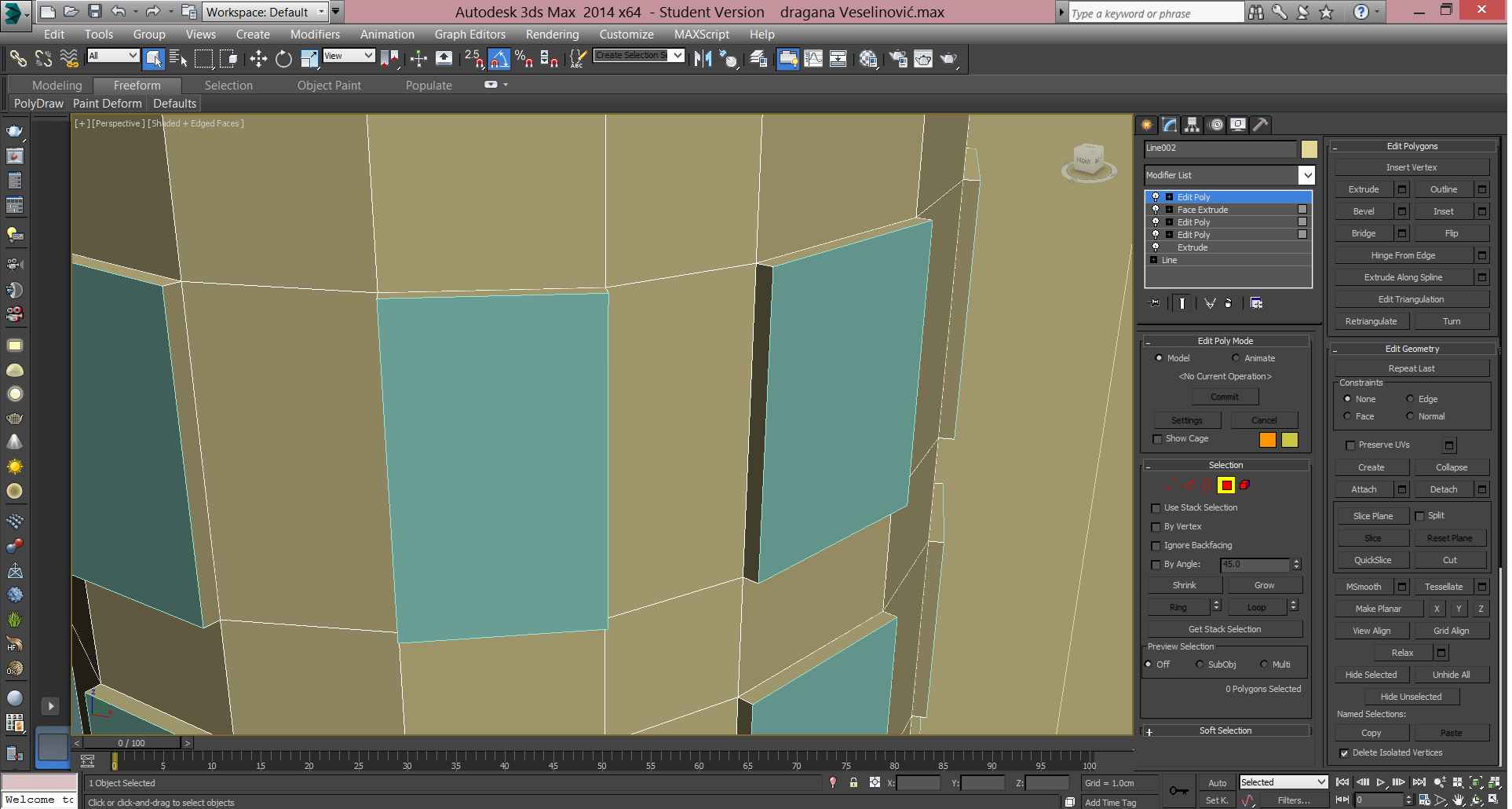

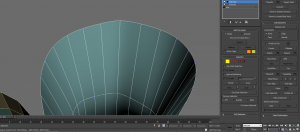

Modeliranje lanterne u 3ds max-u Korišćenje standardnih primitiva u svrhu postizanja oblika lanterne. Počevši od postolja napravljen je cilindar sa 6 segmenata kojem je donja baza sužena za odgovarajuću vrednost. Za dobijanje stubova korišten je isti alat s tim da je su cilindri sa većim brojem bočnih segmenata. Pošto su cilindri izmešteni od ose lanterne,… Continue reading Faza III

Kao model za rad koriscen je mesh model planirane forme timskog rada, koji je predvidjen da se nalazi u galeriji “Đura Kojić” na Departmanu za arhitekturu i urbanizam, Fakulteta tehničkih nauka u Novom Sadu. Zatim je mesh model ubacen u Grasshopper na kom je bila potrebna dorada kako bi odgovarala šema iz Grasshopper-a sa prošlog rada.… Continue reading Generisanje potkonstrukcije-waffle

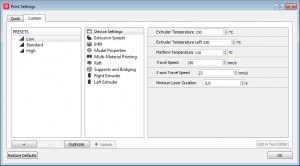

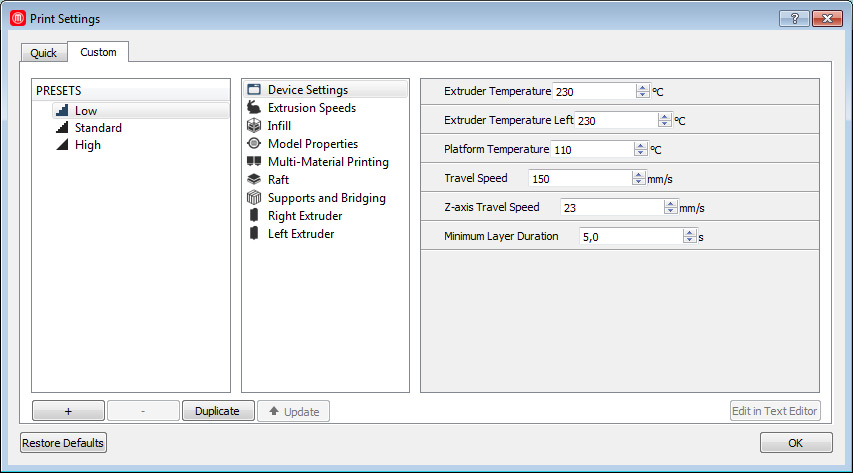

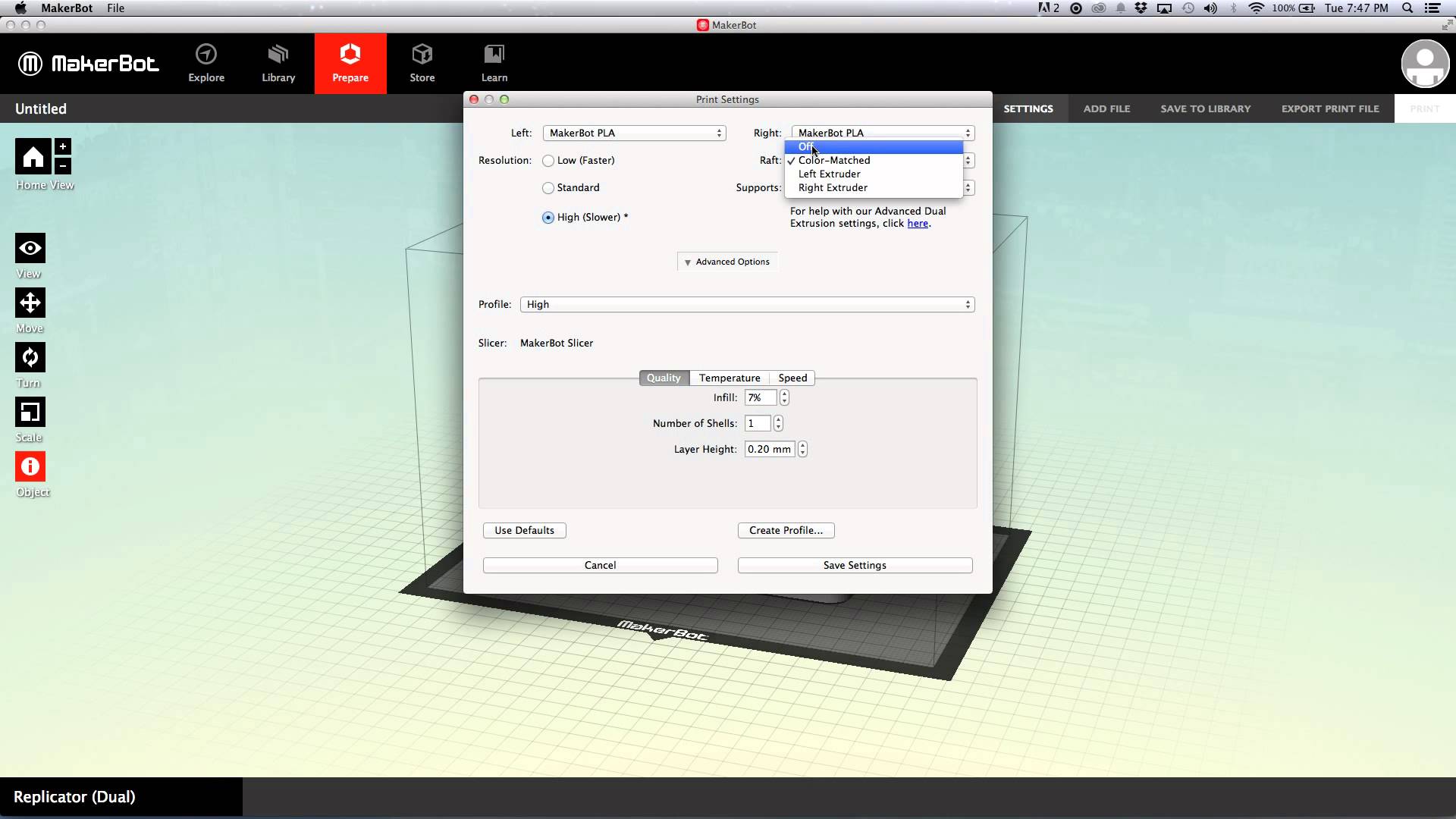

Sa gotovim 3d modelom, preostaje samo eksportovanje fajla u .stl format i podešavanje štampača. Eksportovanje je jednostavno, radi se kao izvoz bilo kog drugog formata i nudi 2 vrste formata – binary ili ASCII. Podešavanja u programu za štampanje zavise od samog programa odnosno štampača.     Ovo je primer prozora za podešavanja u programu… Continue reading Finalna priprema za 3d štampu

Odlučeno je da paneli budu u obliku puzle kako bi se lakse uklapali bez potrebe za dodatnim spojnim sredstvima. Uz dodatak Grasshopper za Rhinoceros, iz slobodne forme izdvojen je odgovarajući panel, extrude-om mu je dodeljena debljina i loft-om su spojene bočne stranice. Ubačen je u ‘box’ radi lakseg uklapanja i slaganja elemenata u penasti polistiren.… Continue reading Proces sečenja slobodne forme

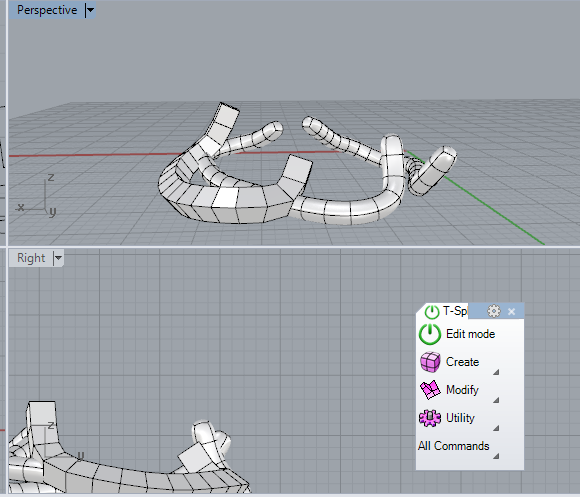

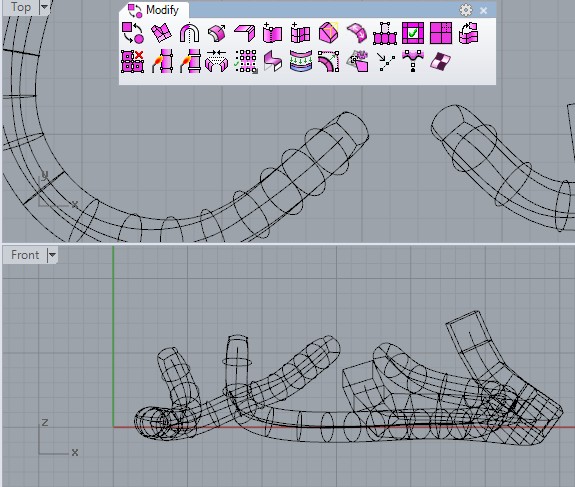

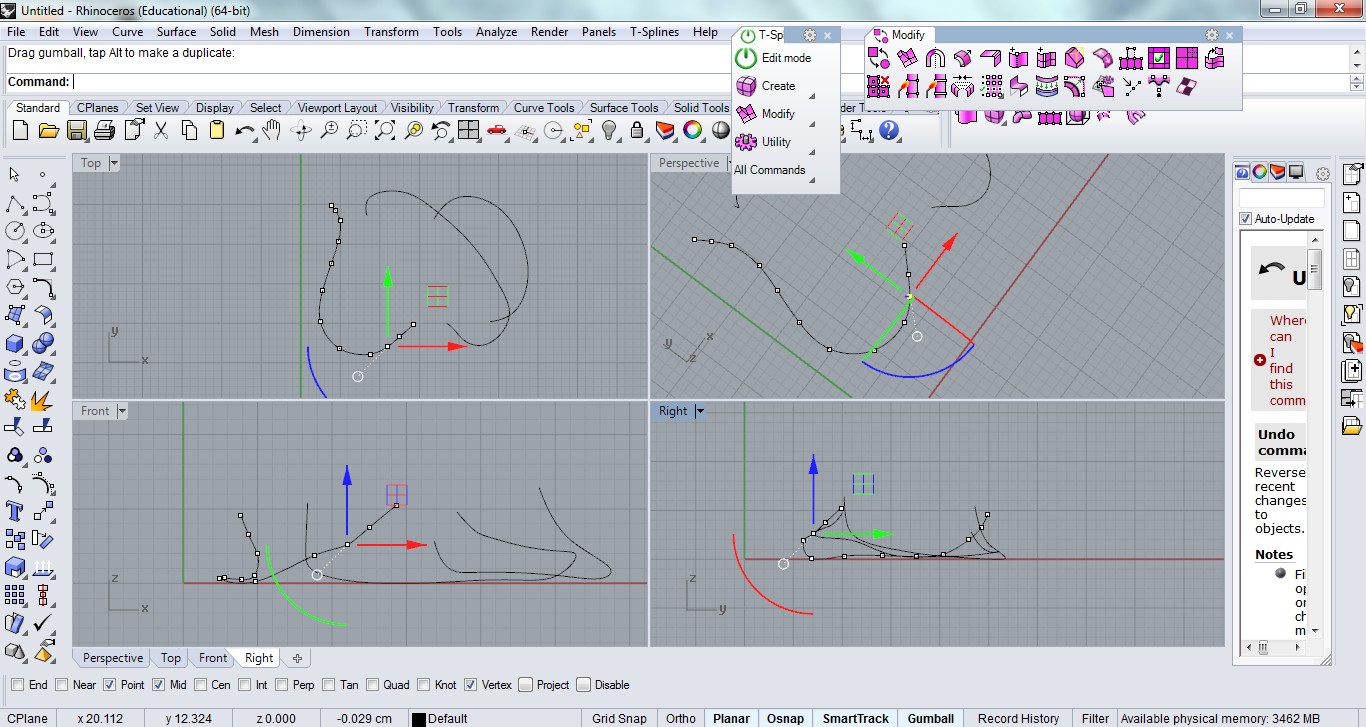

Kao grupni rad, na osnovu prethodno izvajanog modela bavile smo se modelovanjem u različitim programima. Za svoji istraživačni izabrala sam program Rhinoceros 5 sa Autodeskovim dodatkom T-splines. Prilikom prve faze, ubacila sam fotografije modela kako bih lakše izvukla vođice, odlučila sam se za modelovanje samo jednog dela figure (donjeg dela, pipke). Proces modelovanja: Korišćenjem alatke… Continue reading Modelovanje dela imaginarnog lika pomoću T-splines-a

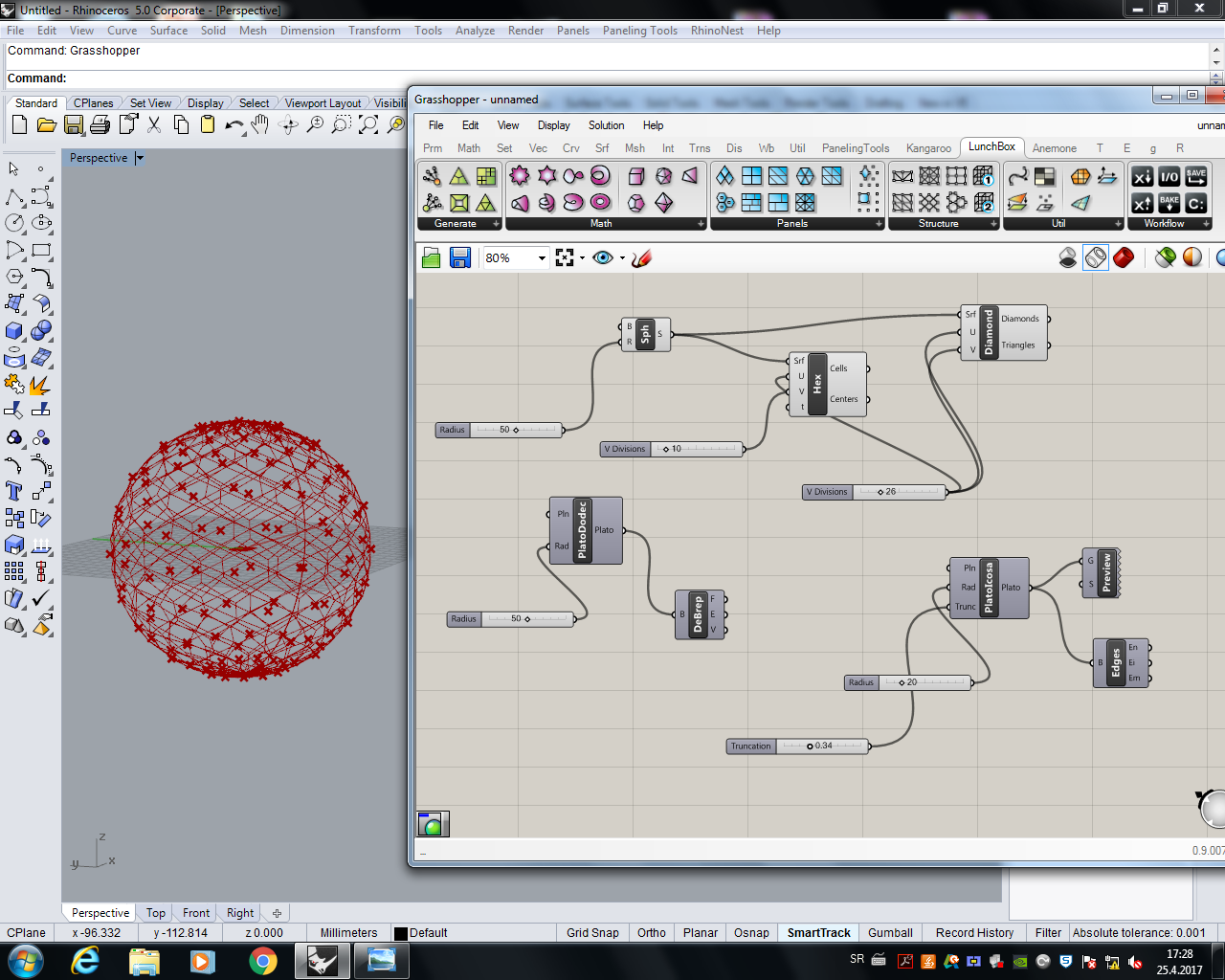

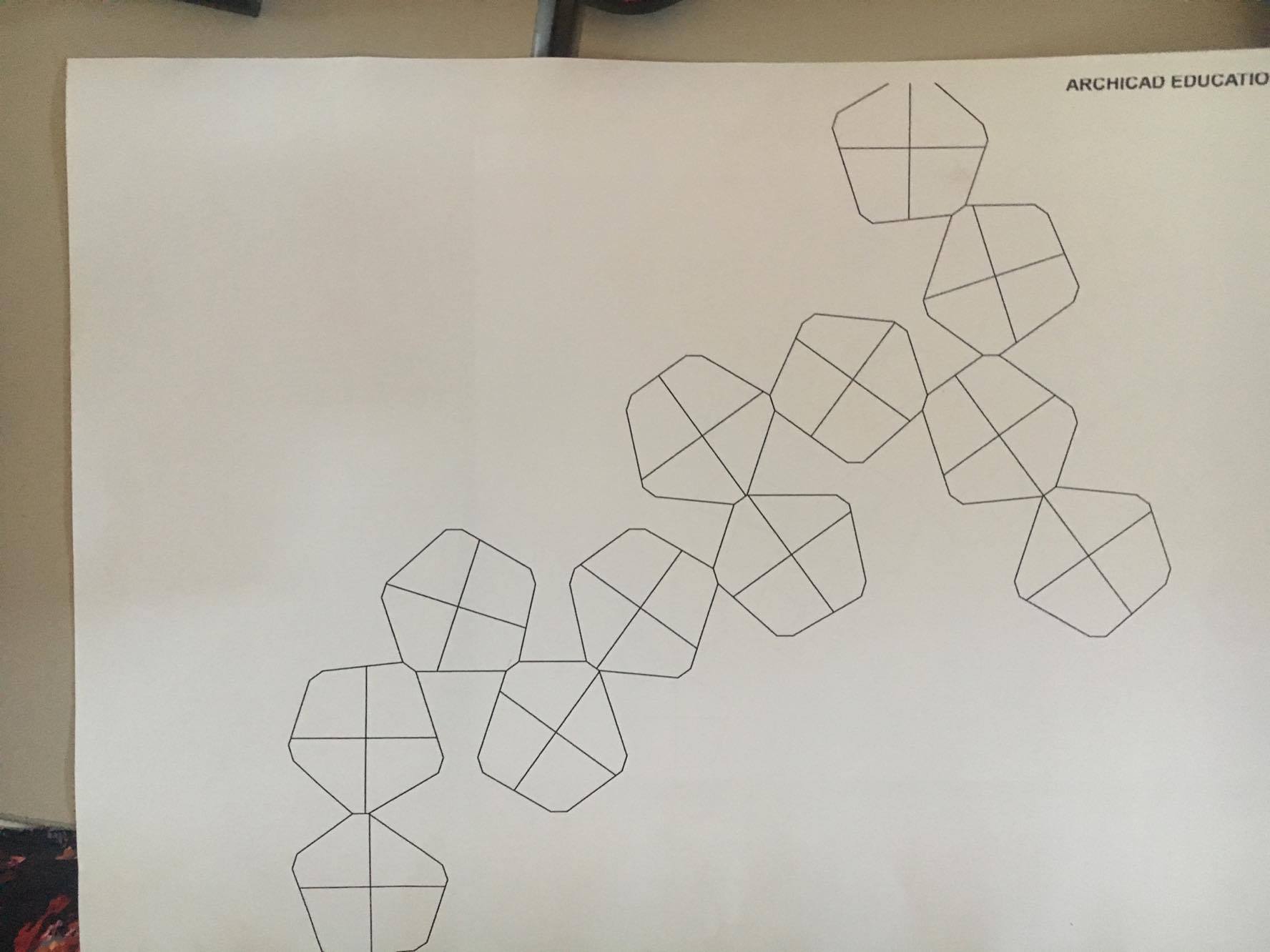

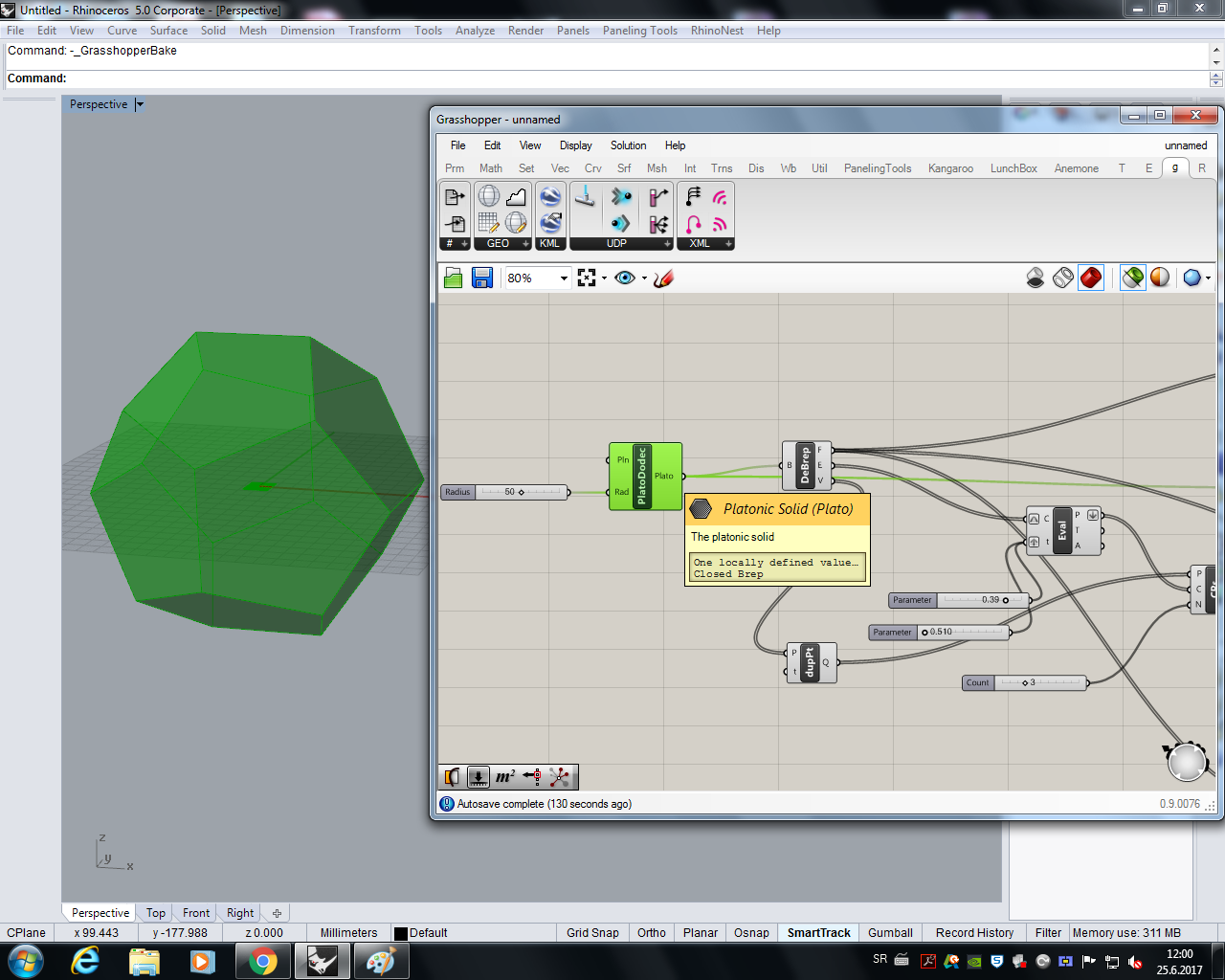

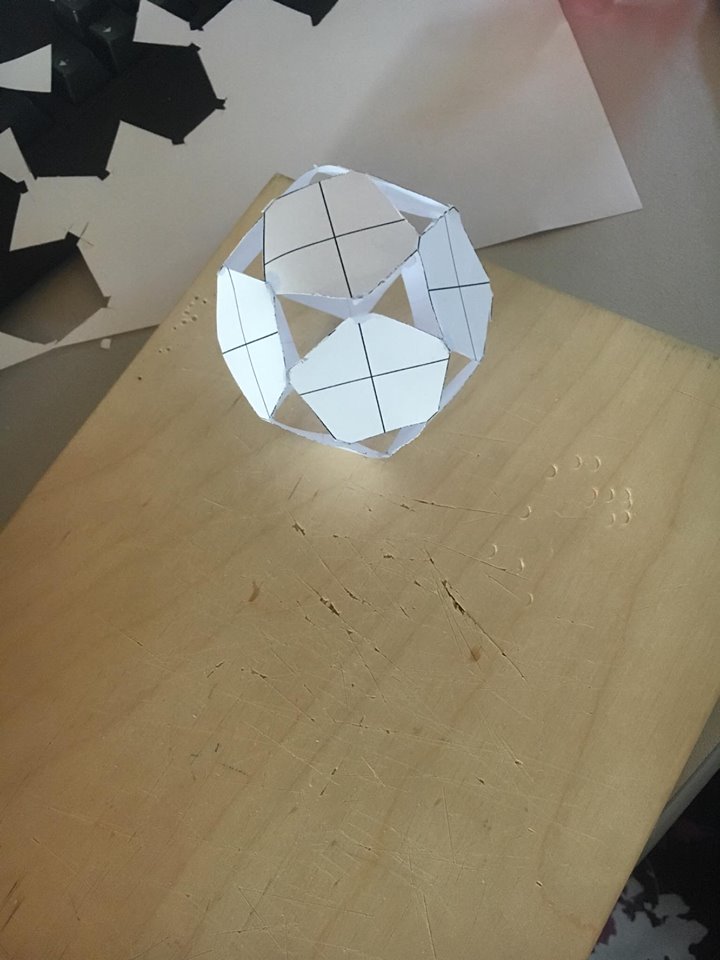

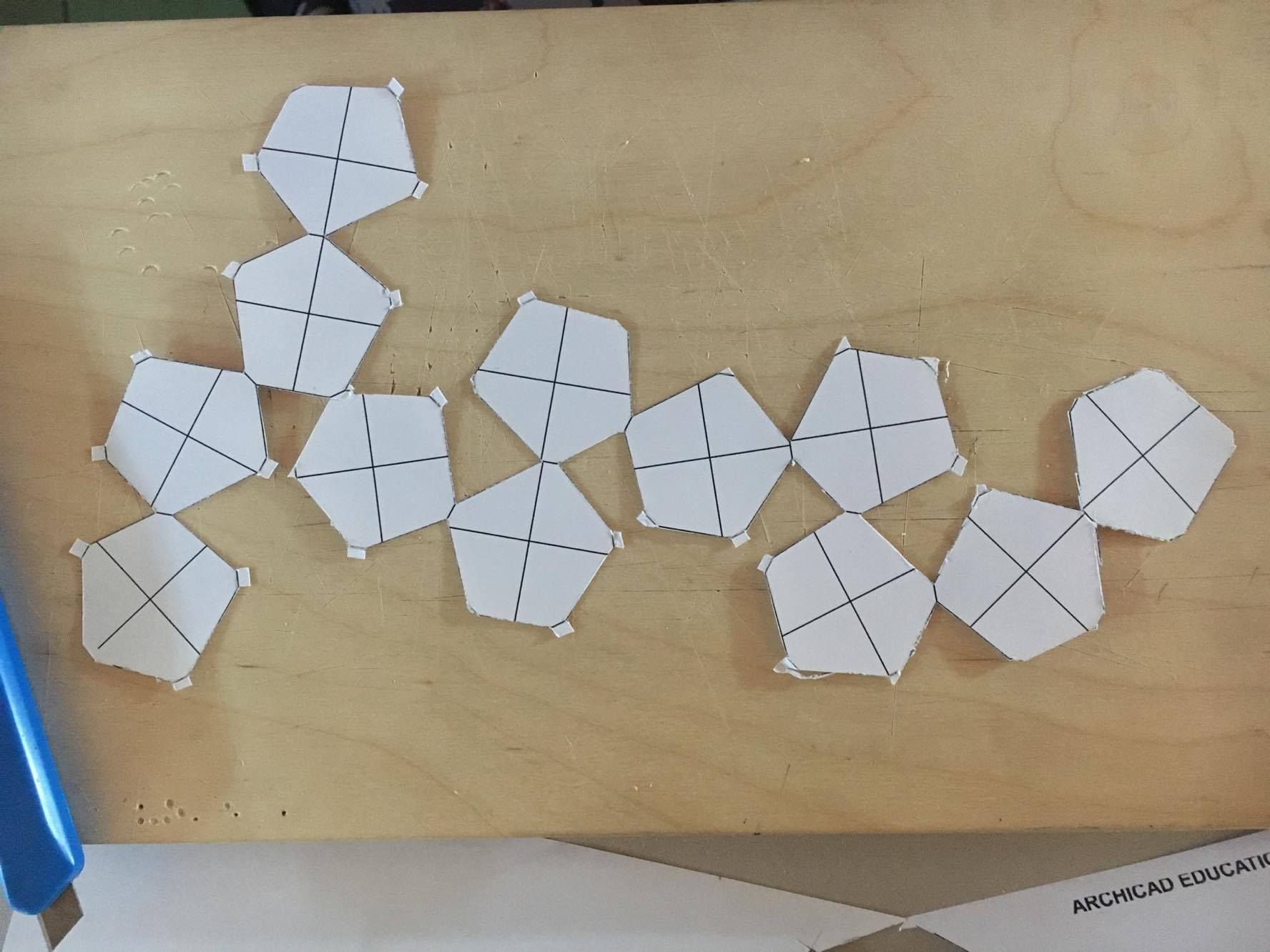

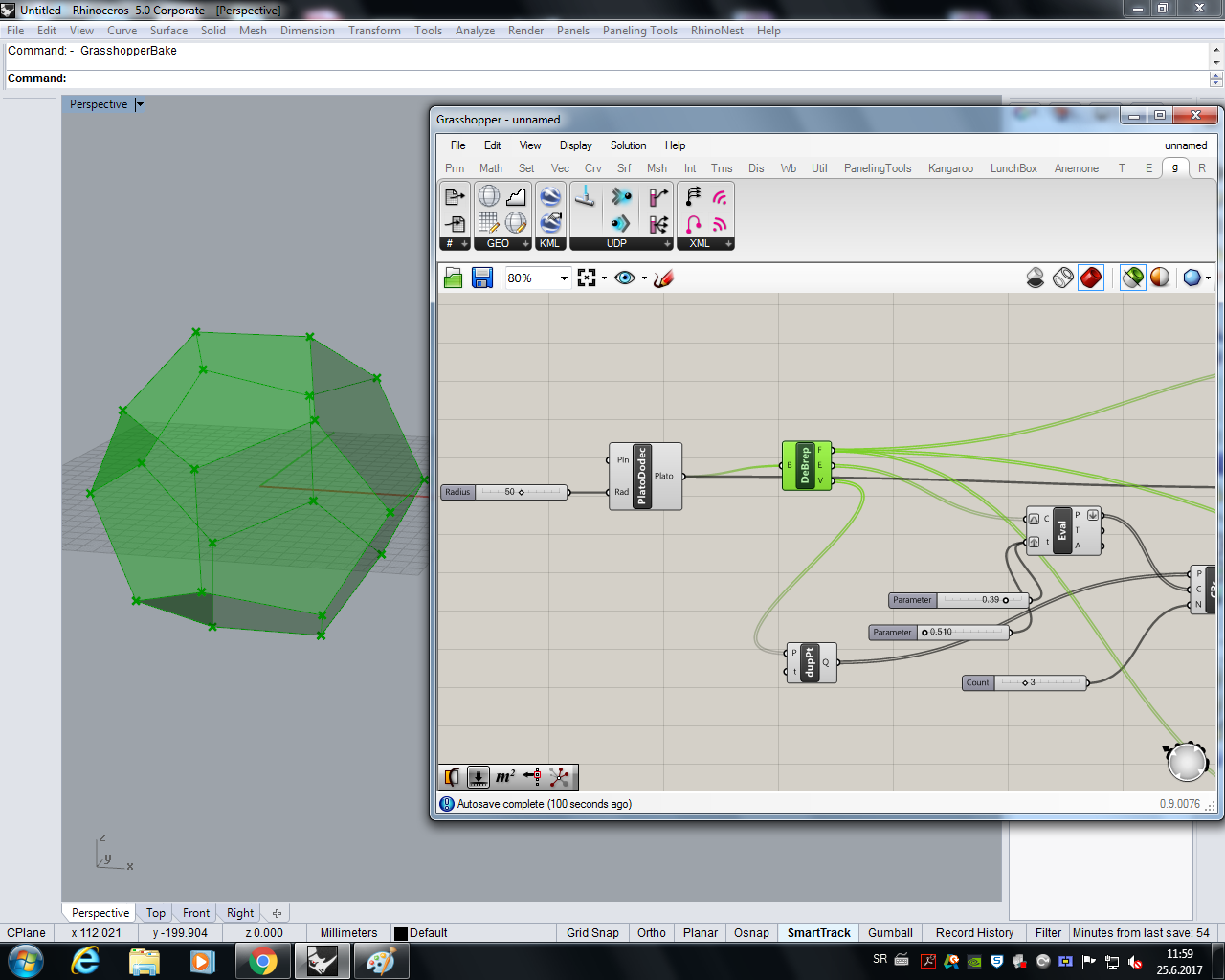

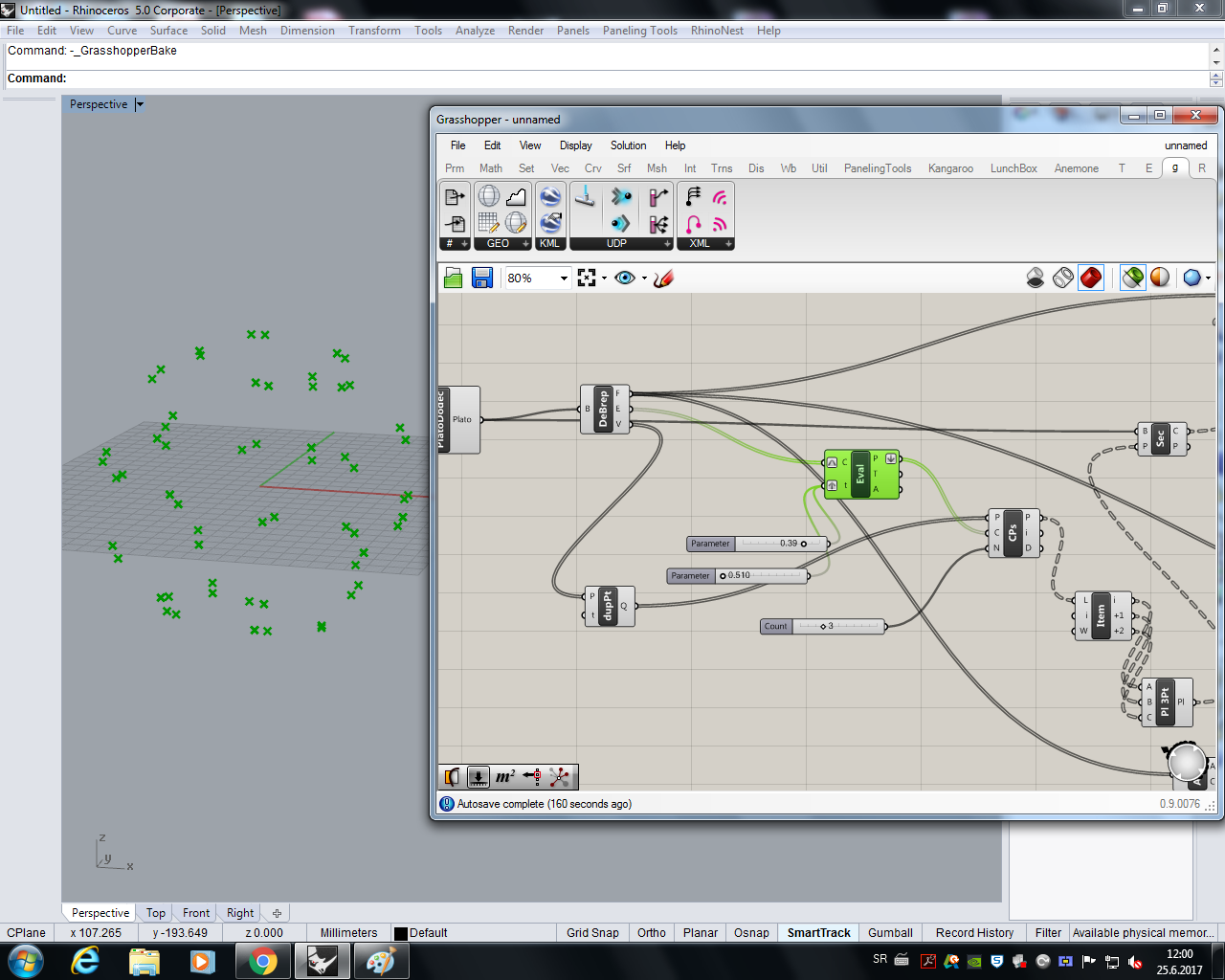

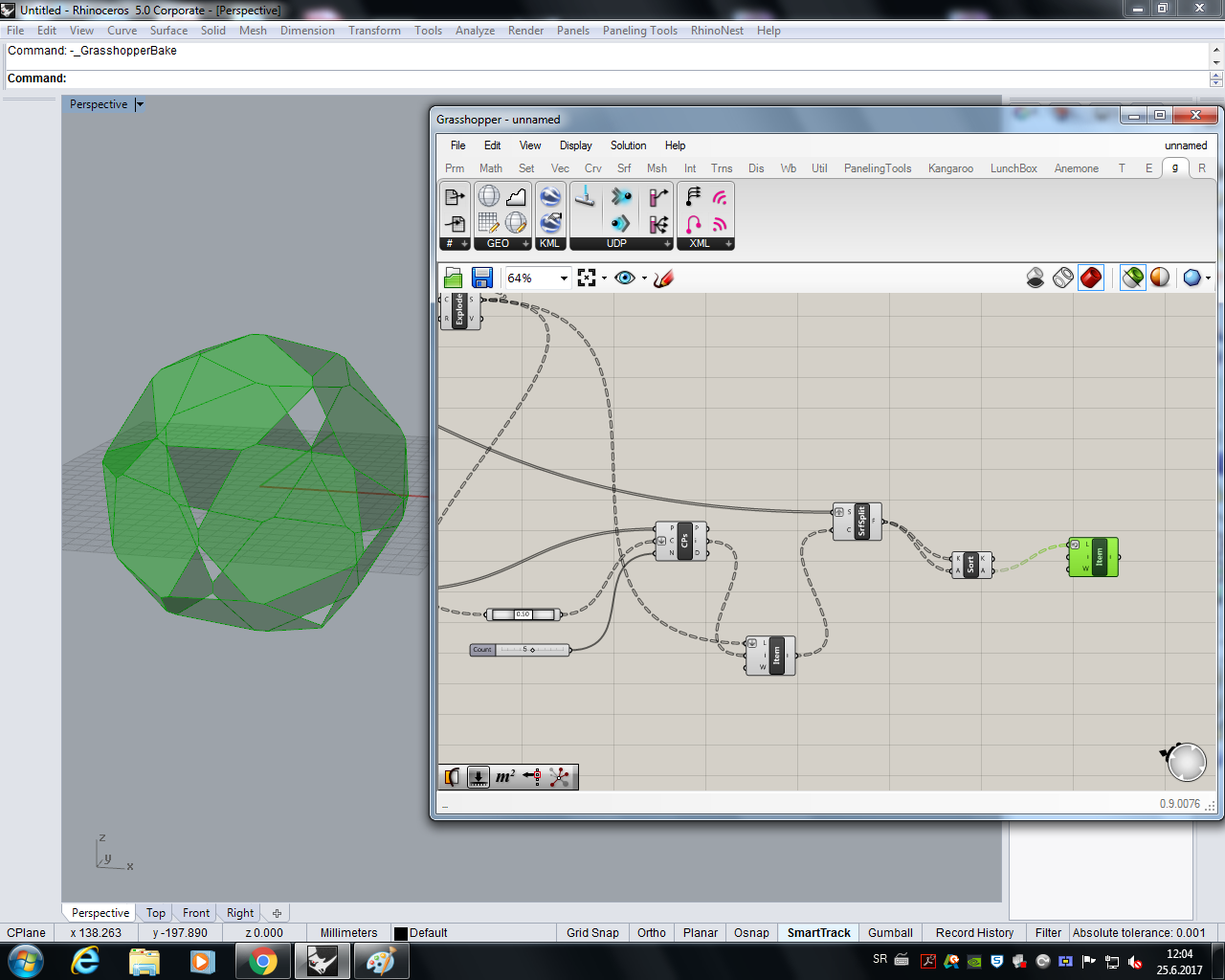

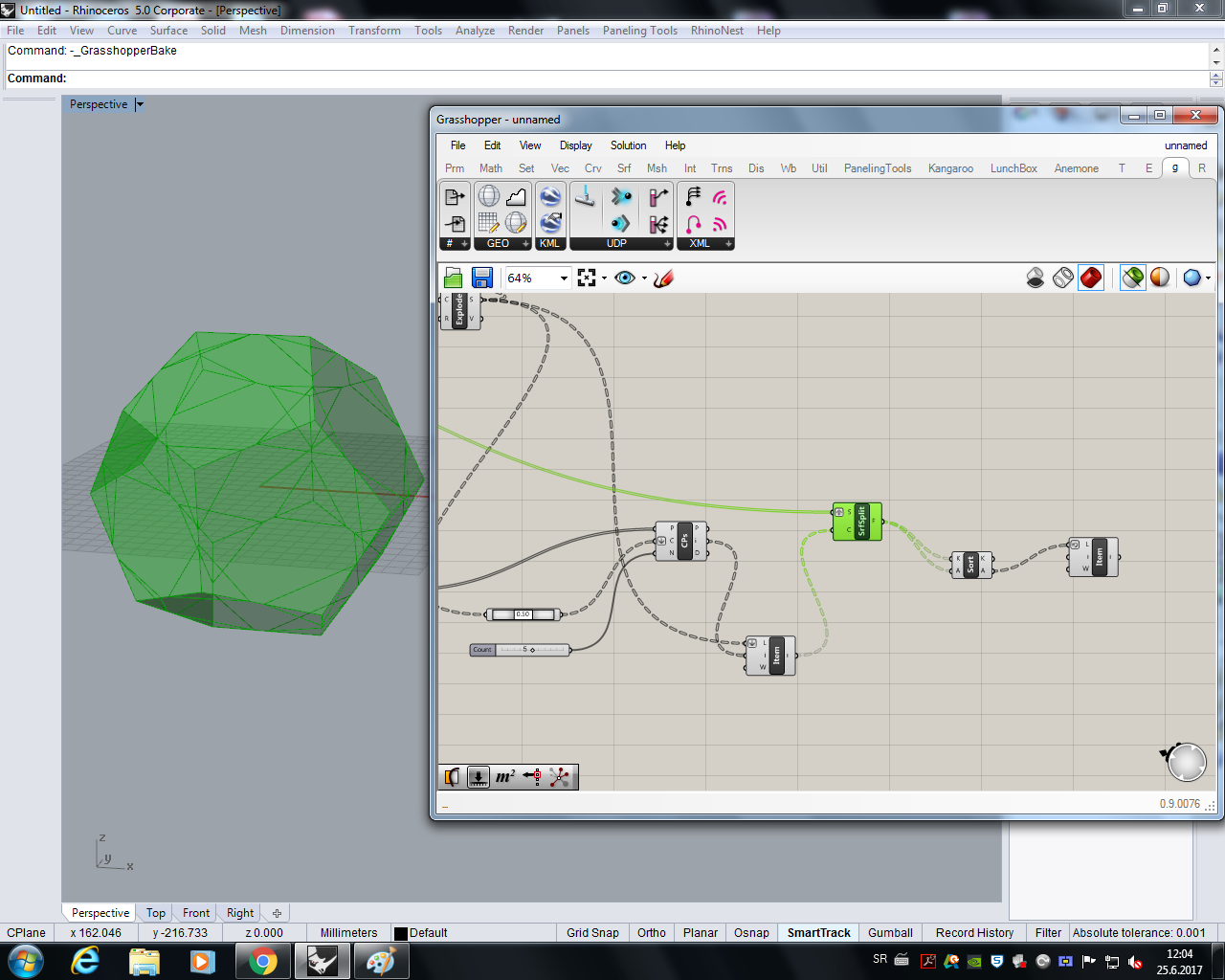

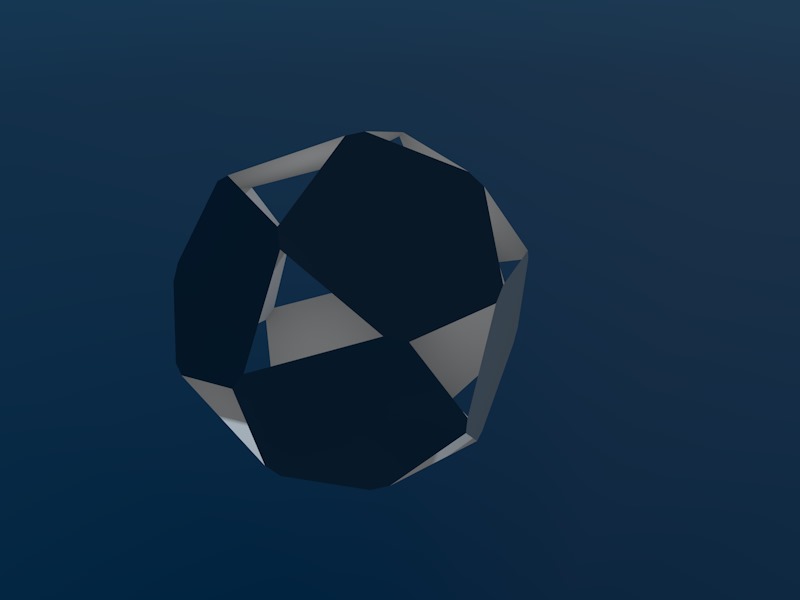

Modelovanje lampe je vrseno pomocu Grasshoppera. Prvobitna ideja je bila lampa sfernog oblika sa supljinama, koja je izvedena kao sfera direktno u Grasshopperu, uz istrazivanje presecnih oblika (romb, heksagon, trougao). Koristene su komande Lunch box-Diamond panels, Wb-Sub D. Nakon toga sam odlucila da zbog jednostavnosti dobijene strukture, istrazim modelovanje lampe u formi dodekaedra. Nakon iscrtavanja dodekaedra,… Continue reading Modelovanje lampe sa postizanjem razlicitih efekata osvetljenja-II faza

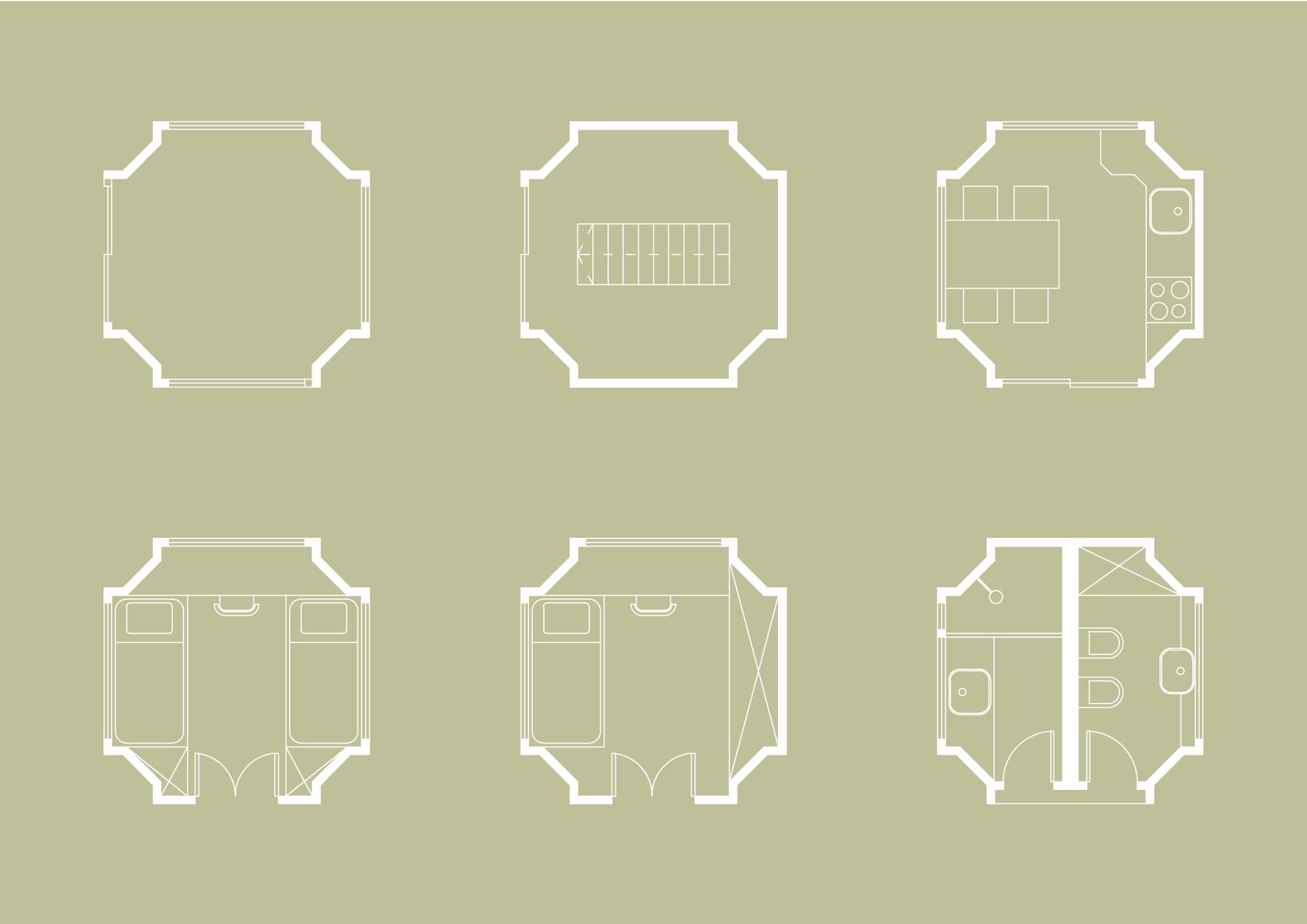

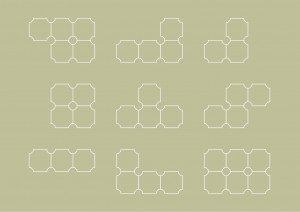

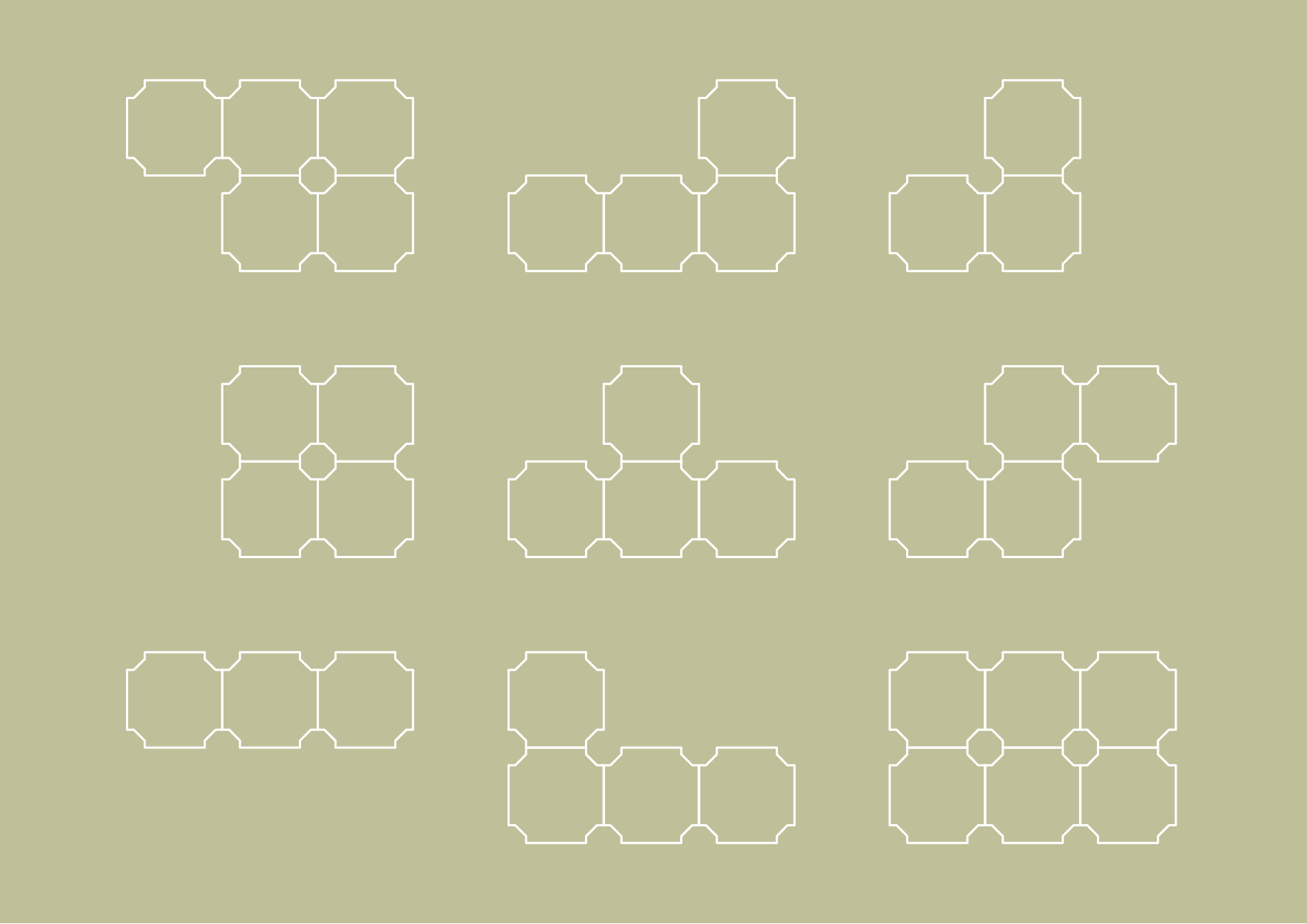

Moduli su napravljeni tako da zadovolje sve potrebe stanovanja, a objekat je moguće proširiti. Svakom modulu je dodeljena konkretna namena, tako da postoje moduli: ulazne zone sa ili bez stepeništa, kuhinje sa trpezarijom, dnevne sobe, spavaće sobe, kupatila/toaleta, itd. U prilogu se nalaze rešenja namena i konfiguracija povezivanja.

Nakon ispitivanja i odabranog geometrijskog tela za  lampu smislili smo nacin modelovanja. Krenule smo od cilindricnog oblika koji smo modifikovale. Cilindar smo podelili na tri zone: sredisnju i gornju i donju, koje su podjednake. Modelovanje smo zapoceli osnovom cilindra-krugom, koji smo umnozili i spojili linijom. Koristeci komandu “Graph Mapper” (Bezier) dobile smo neophodne krive za oblikovanje… Continue reading MODELOVANJE PERFORIRANE LAMPE – faza II

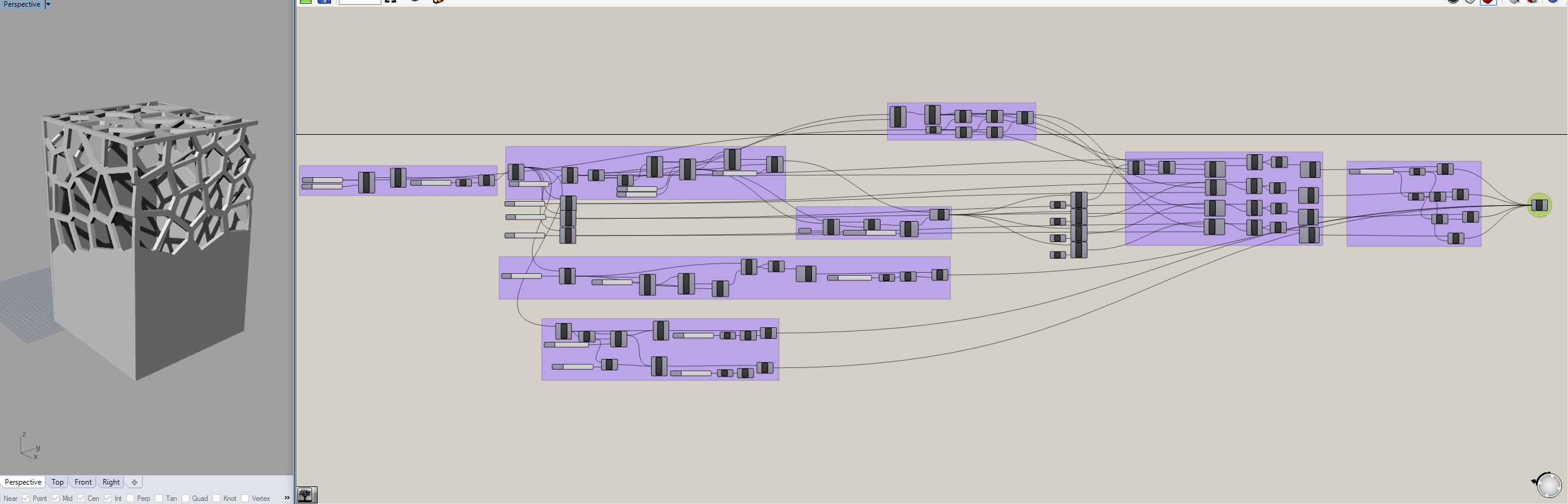

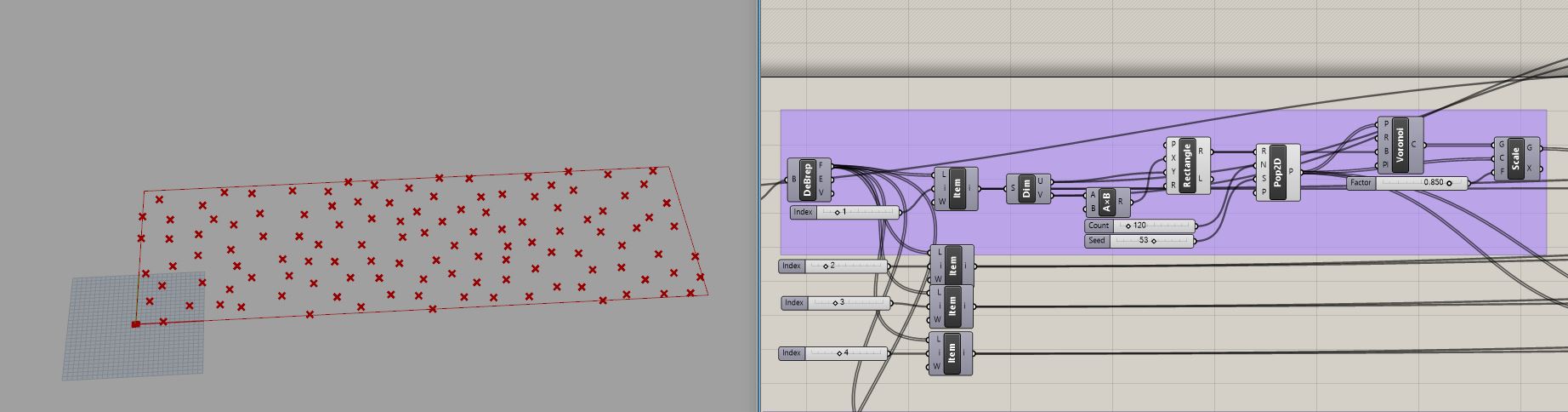

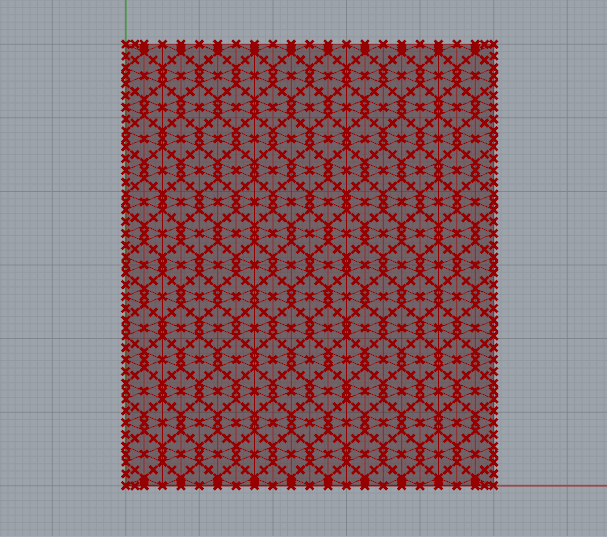

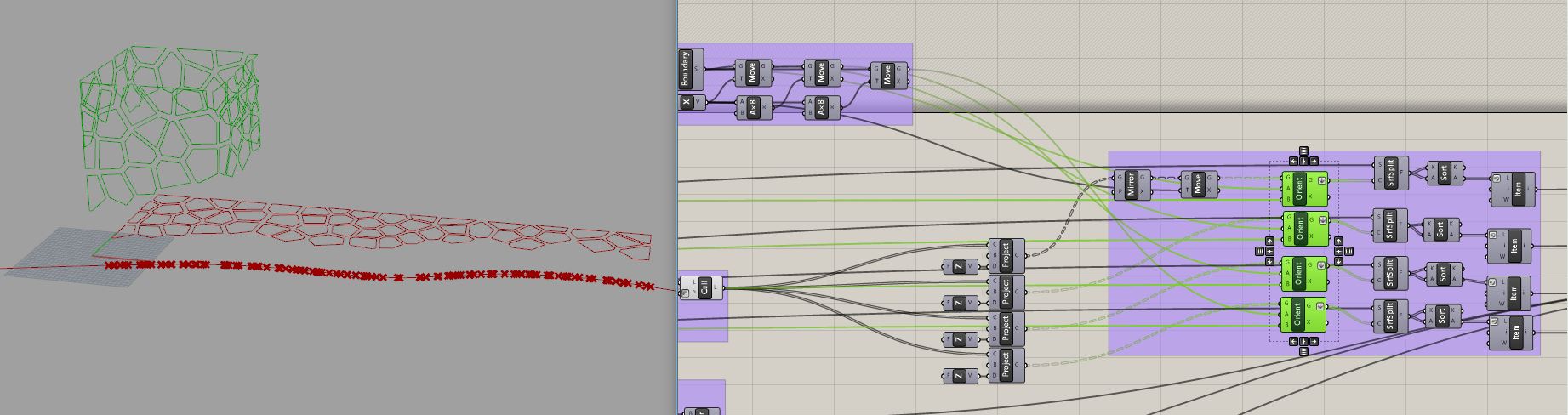

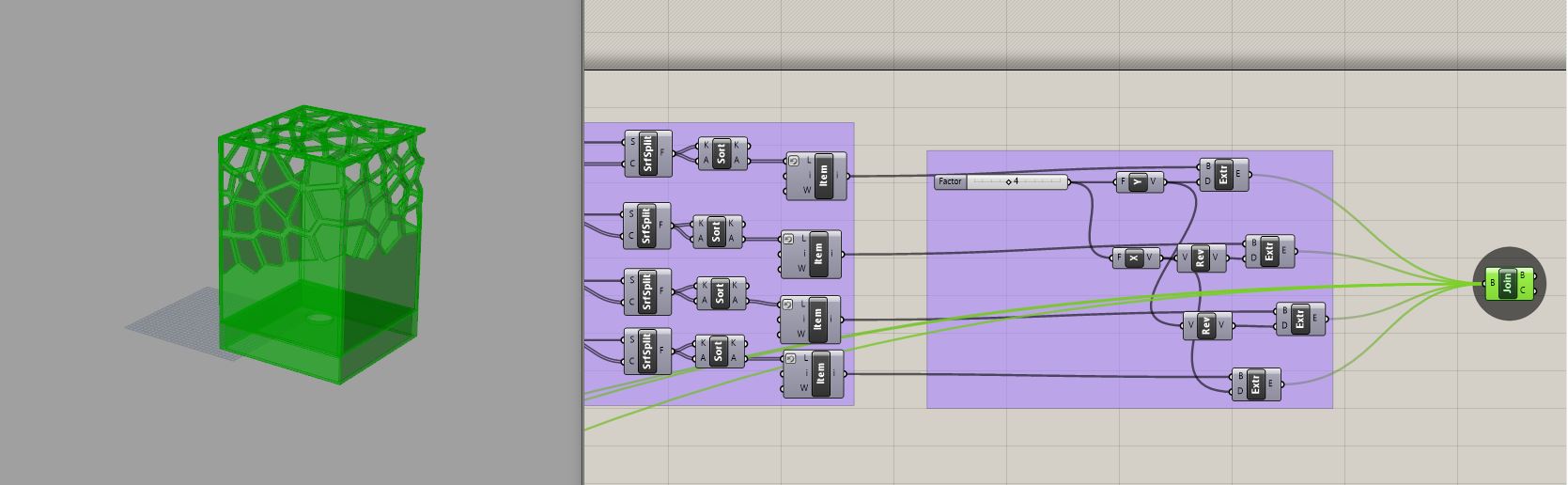

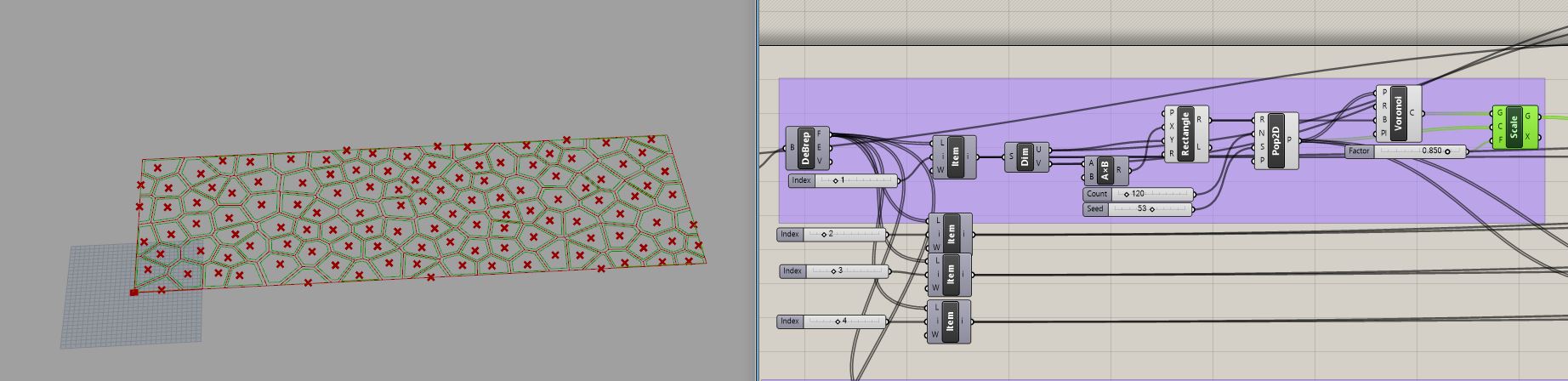

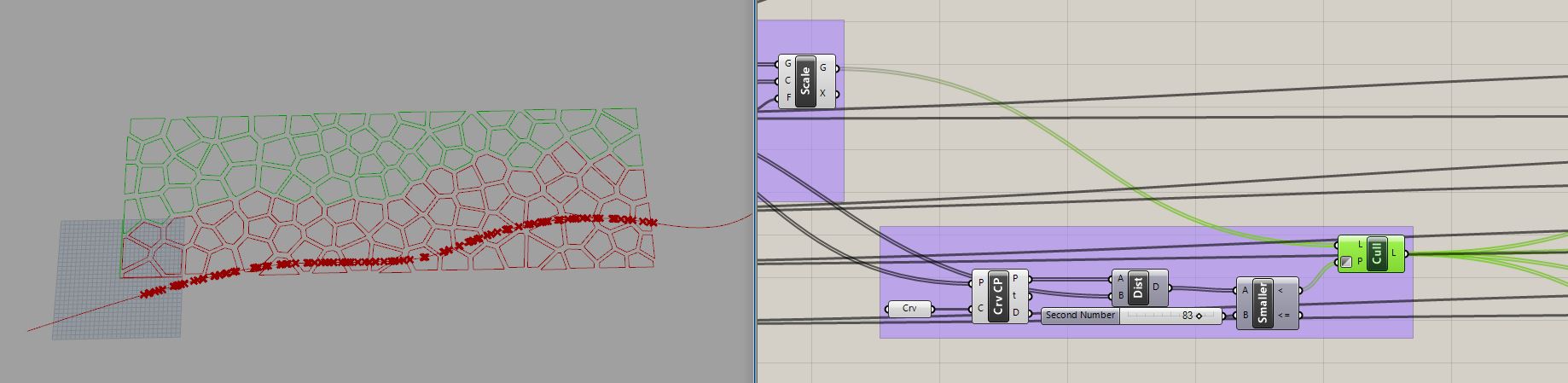

U programu Grasshopper kreirala sam površinu i ubacila tačke. Zatim sam zadati broj tašaka rasporedila u rasteru tako da formiraju pravilan dijagram. Skaliranjem sam formirala otvore unutar Voronojevih ćelija. Nakon toga sam ucrtala krivu i distanca tačaka od krive definisala je dimenzije otvora tako da smo dobili manje otvore bliže krivoj a ka obodima su… Continue reading Primena Voronojevog dijagrama u modelovanju ravnih i zakrivljenih površi-II Faza

Postoji nekoliko različitih pristupa vizualizaciji u Photoshop-u. Metoda koja se najčešće koristi jeste da se sve izmodeluje u nekom programu (ie. 3Ds MAX), bez detalja, samo objekat, tlo i ,eventualno, sporedni objekti. Onda se svi ti elementi obrađuju u photoshopu. Model ovde služi kao podloga. Druga metoda, koju ću ja pokazati, jeste da se objekat… Continue reading FAZA II | Arhitektonska vizuelizacija koristeći Photoshop na osnovu prostih i složenih geometrijskih formi u postojeću urbanoj sredini

Modeliranje panela koji se nalaze na kavezu, koristeci MASK-tool u cilju definisanja geometrije koja ce se dalje obradjivati. Nakon toga koriscenjem PANEL-LOOPS alata geometrija dobija pun oblik koji je spreman za zavrsni deo koji se odnosi na pravljenje teksture. Elementi koji se ponavljaju su zapravo duplikati jednog koji je rotiran ili mirrorovan. Elementi kao sto… Continue reading Post II

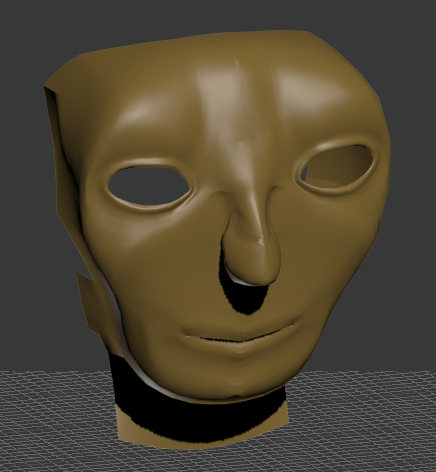

Faza 2 Skoro je završen high poly model, ostaje finalizacija i da se odradi sam mapping.

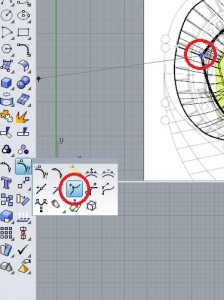

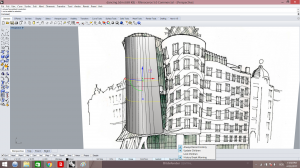

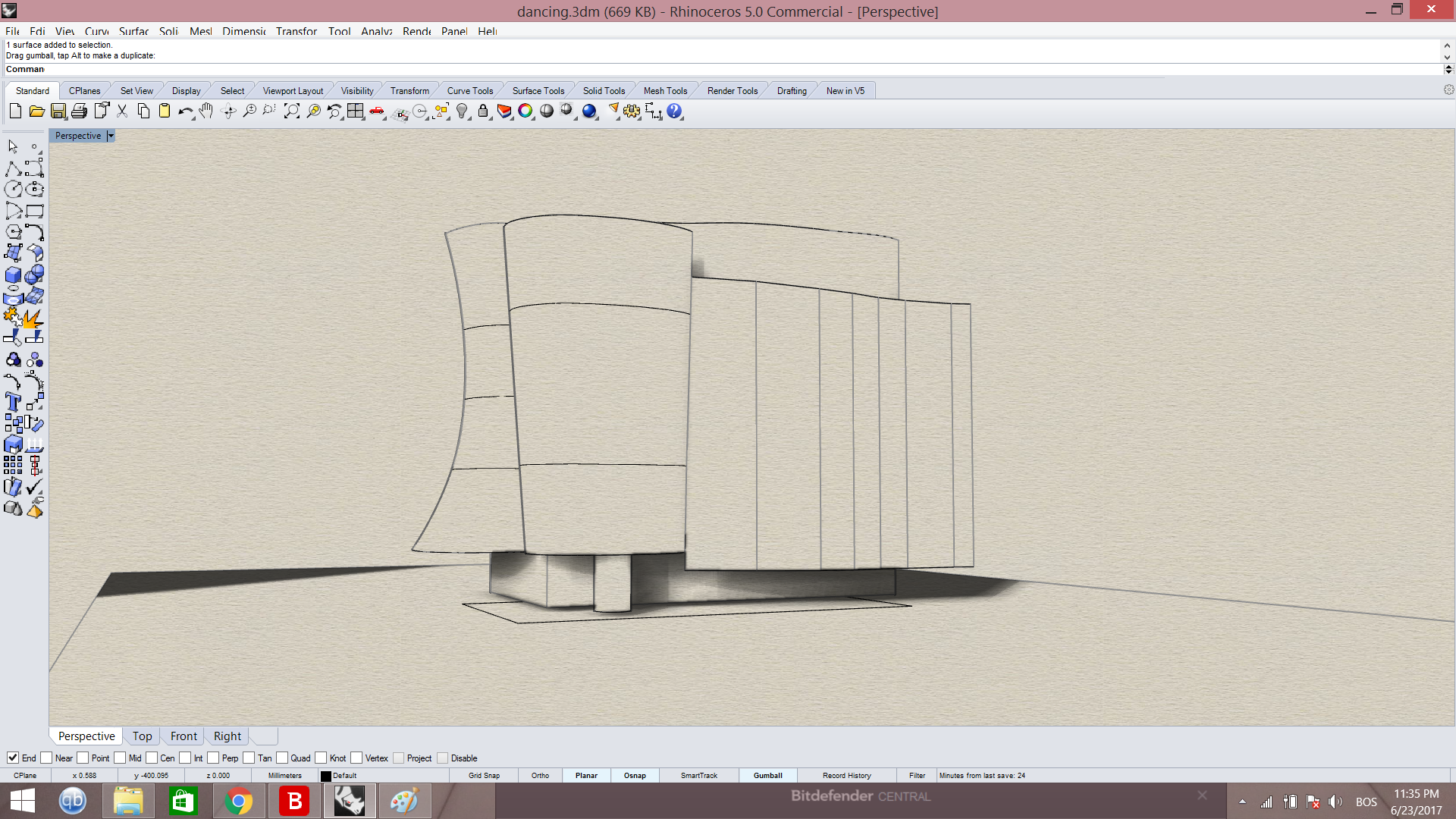

Modelovanje u rhinu: Prvo sam uvezla slike pomoću alatke pictureframe, objekat u izgledu i osnovu objekta. Zatim koristeći  krive sa ukljucenim Record history iscrtala sam konturne linije koje sam čitala iz osnove objekta, a visinu na kojoj se nalaze iz izgleda. Nakon toga, uz pomoć alatke loft spojila sam ove dve krive u površ. Record… Continue reading 2. Modelovanje objekta Dancing House

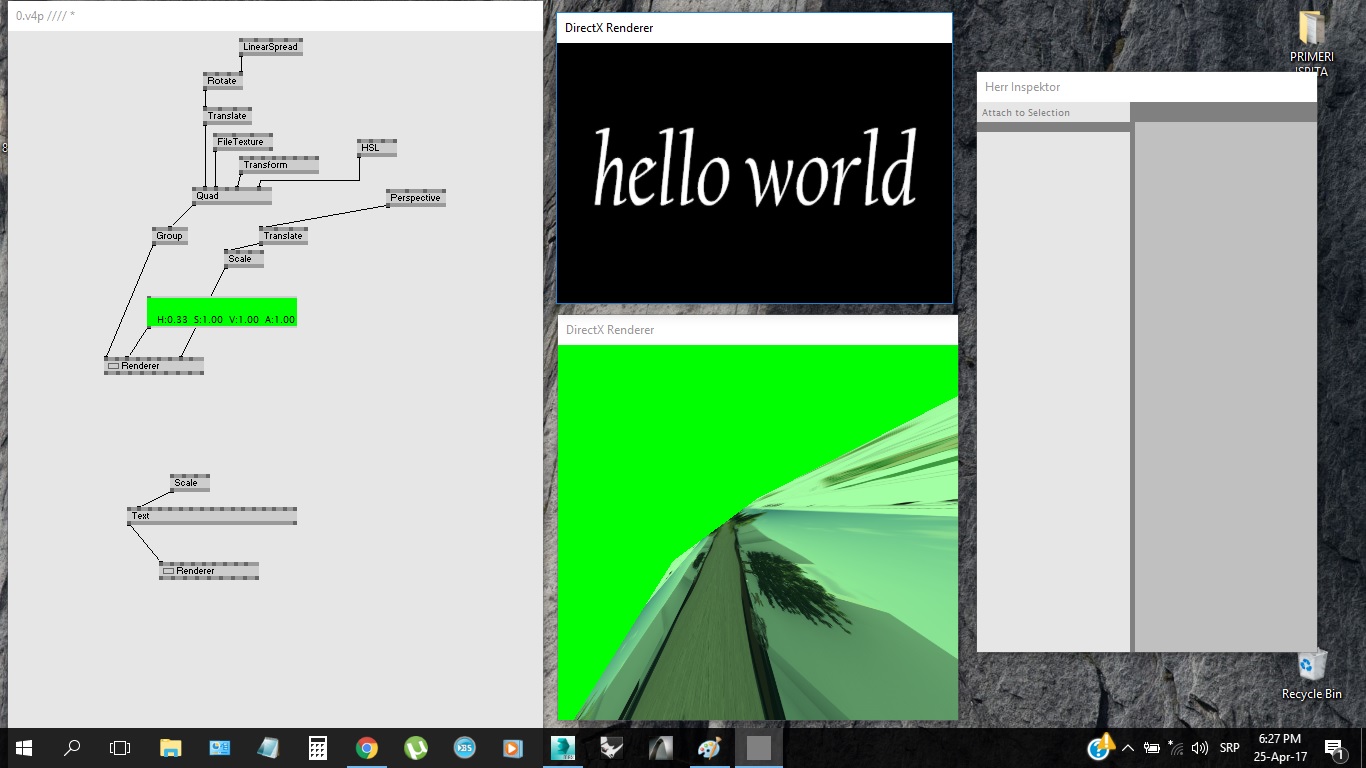

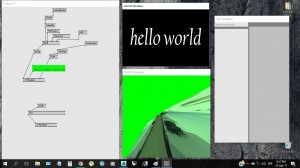

Odlucili smo se za modelovanje u 4V programu koji funkcionise slicno kao Grasshopper. Rad se sastoji iz kreiranja nodova/patcheva koje medjusobnim povezivanjem daju vizuelno jasnu funkciju. Taj proces se realizuje kroz dvije osnovne opcije ”input” i ”output” bez kojih cijela funkcija ne bi imala nikakav vidljiv rezultat. U prilogu je pocetna faza rada koja tek treba… Continue reading 3d mapping faza II

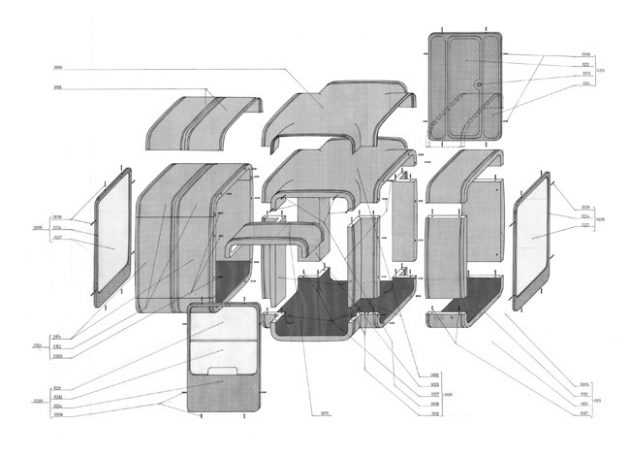

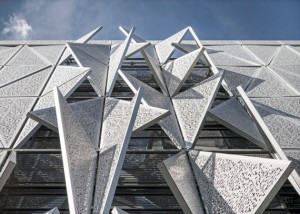

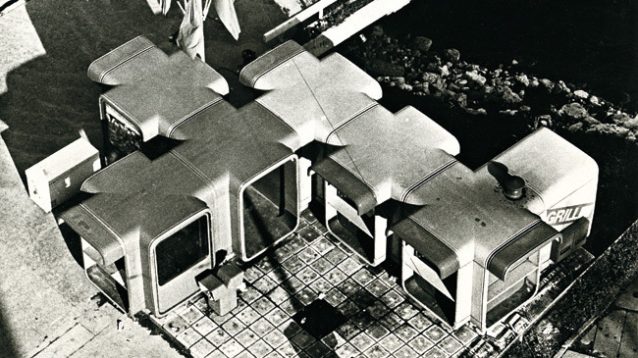

Istraživanje modularnog objekta koji bi zadovoljio široku lepezu upotrebe. Cilj je bio stvoriti objekat koji je lak za izradu, transportovanje i korišćenje. Dimenzija modula je 3x3x3m. Zamišljeno je da moduli budu izrađeni od lakih kompozitnih materijala, sklopivi i jednostavni za sastavljanje. Inspiracija:

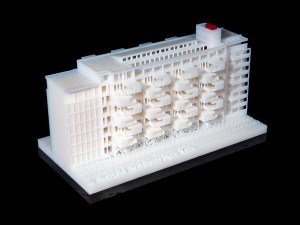

3D štampač može se koristi da poveća dostupnost svakodnevnih stvari ili da pomogne u stvaranju vašeg ličnog dizajna određenog objekta. Odabrao sam da se bavim temom dizajna miša za računar, a koristim Autocad i 3Ds Max za realizaciju svoje zamisli.       Modelovanje sam otpočeo iz 2 pravca istovremeno sa ciljem da nađem zlatnu… Continue reading Modelovanje objekta u 3Ds Max-u

MODELIRANJE JAPANSKE LANTERNE Problem: morfologija i detaljnost predmeta Za modeliranja ovog predmeta koristicu cu Zbrush program. Razlog zasto je koristen ovaj software je mogucnost jednostavnog definisanja kompleksne strukture koja se nalazi na lanterni, takodje nivo visoke detaljnosti koji  je neophodan da se predmet jasno definise.

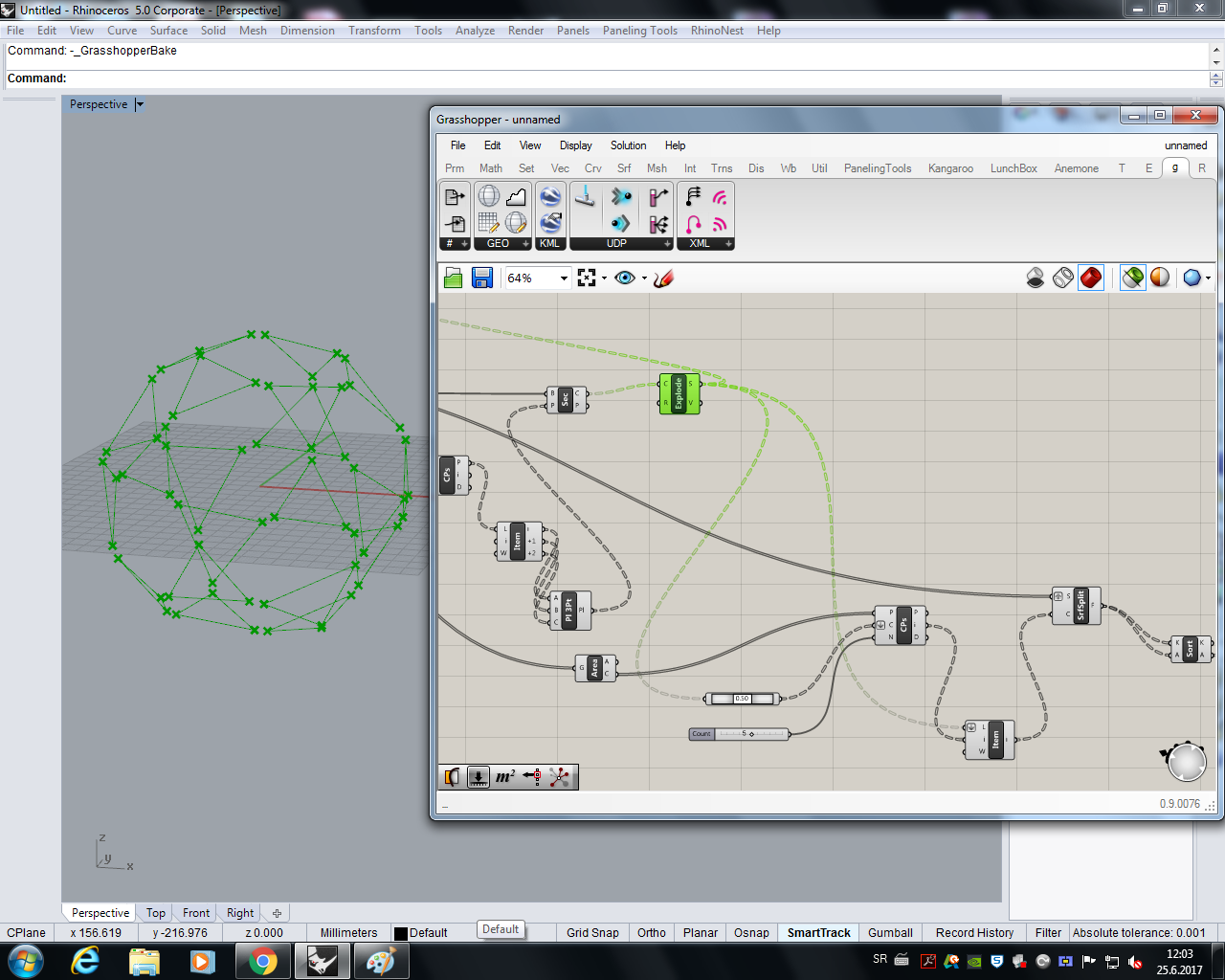

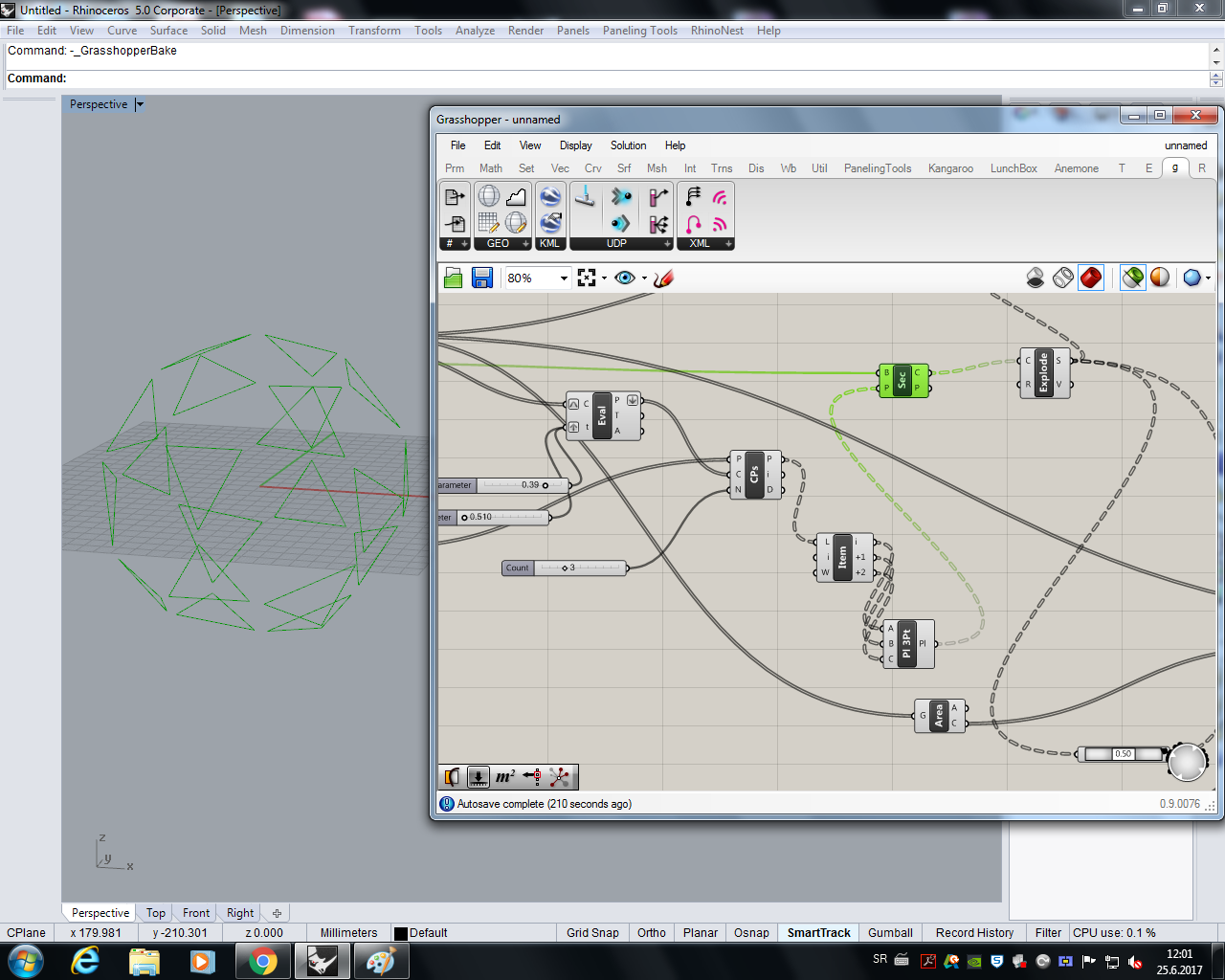

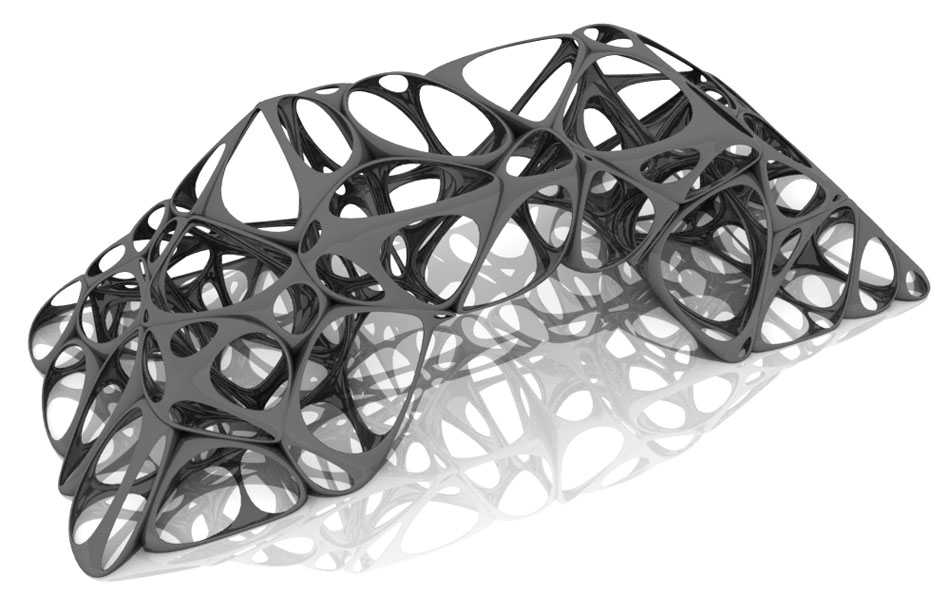

Prva faza obuhvata istraživanje o gemetrijskim oblicima koji se mogu izvesti korišćenjem dijagrama kao i njihova primena u praksi. Program koji ću koristiti je Rhinoceros i Grasshopper. Eventualni problemi koji se mogu javiti jesu prilikom izvođenja i korišćenja materijala strukture. A glavni cilj je iskoristiti prednost Grasshoppera za generisanje tačaka dijagrama.

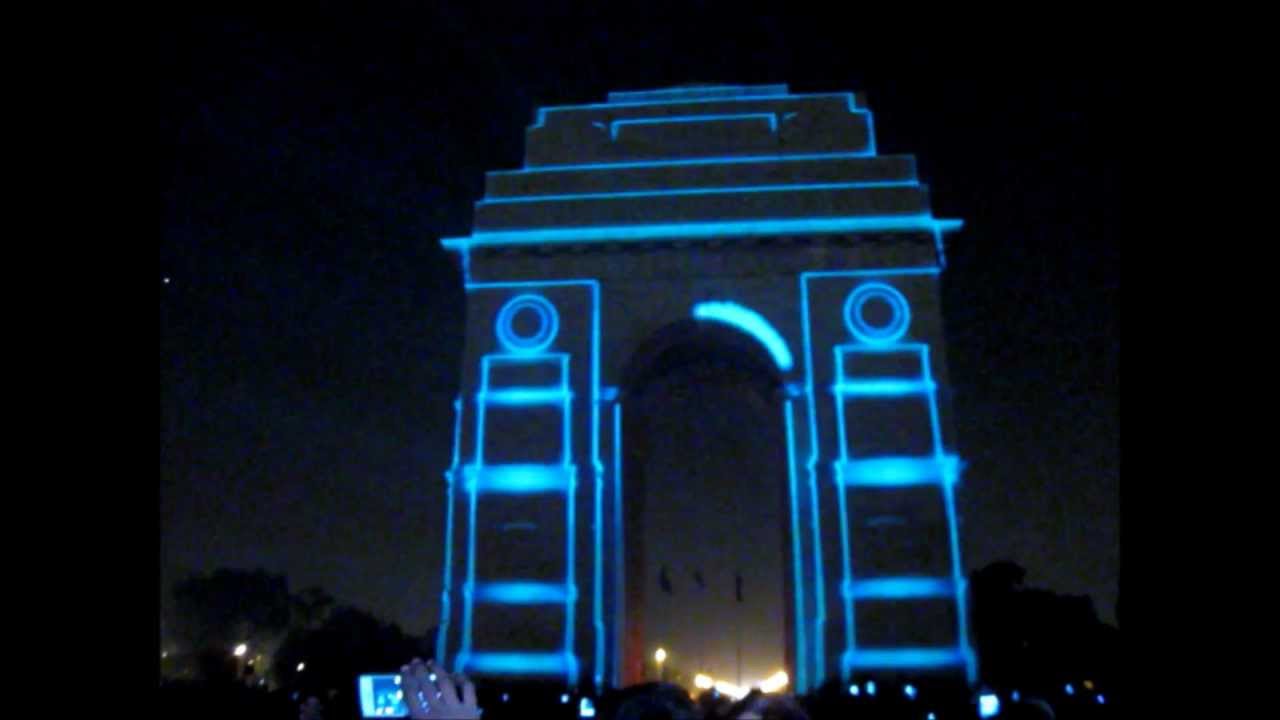

3d mapping – building projection Za istraživački rad na predmetu je uzeta tema iz domena vizuelizacija i optičkih iluzija koja dozvoljava stvaranje dinamičnih animacija na ravnim i sferičnim površinama. Površ na koju će se projektovati animacija je odabrana radi ispitivanja tehnologije 3d mapinga. Uzimajuci u obzir da je u pitanju prva faza rada objekat na… Continue reading 3d mapping

Baviću se modelovanjem i pripremom modela za 3d print. Potrebno je obraditi ideju kroz 3 faze – modelovanje, priprema modela za štampu i podešavanje štampača za štampu.                                                        … Continue reading Obrada 3D modela za 3D štampu

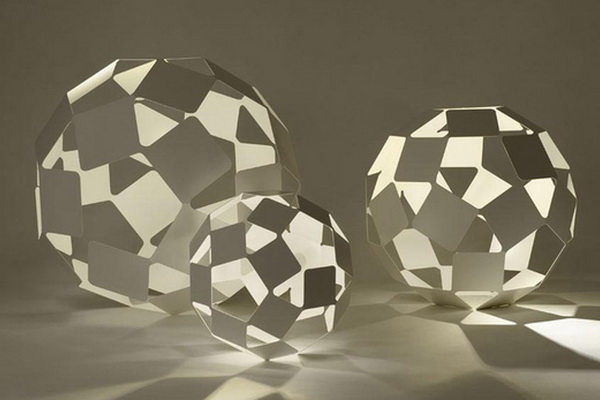

Predmet  istrazivanja: Razlicite geometrijske forme koje daju promenljivo osvetljenje Problem istrazivanja: 1) Modelovanje lampe modifikovanjem prostih geometrijskih oblika popout valjka, kocke ili kupe, kako bi na sto jednostavniji nacin dosle do zeljenog geometrijskog obilka. 2) Pronalazenje sablona za perforaciju koji treba da proizvodi odredjeni tip senke,  kao i njegovo postavljanje na pojedine segmente dobijenog modela.… Continue reading MODELOVANJE PERFORIRANE LAMPE

Snaga i moć Photoshop-a leži u njegovoj mogućnosti da manipuliše piksele. Kada su u pitanju 2D vizualizacije (fotografije, ilustracije, renderi itd.), moguće je postići gotovo sve. Jedina prepreka jeste sam korisnik, odnosno korisnikovo poznavanje programa i mogućnost vizualizacije željenog, gotovog proizvoda. Problematika kojom ćemo se ovde baviti jeste kako da ubacimo naš objekat u neko… Continue reading FAZA I | Arhitektonska vizuelizacija koristeći Photoshop na osnovu prostih i složenih geometrijskih formi u postojeću urbanoj sredini

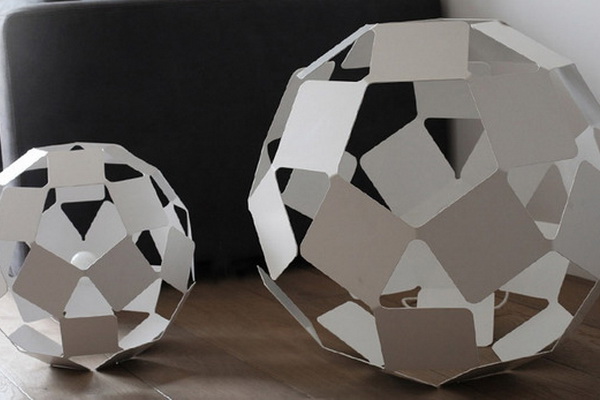

Predmet istrazivanja je generisanje odredjene geometrije (sfere ili kubusa) u funkciji lampe koja bi imala supljine razlicitih poligonalnih/slozenih oblika i na taj nacin reflektovala razlicite senke. U prvoj fazi se ispituje konstrukcija lampe kao i razlicite mogucnosti postizanja senki. Modelovanje ce biti vrseno u Rhinocerosu usavrsavanjem segmenata same geometrije. Cilj istrazivanja je fabrikacija fizickog prototipa lampe,… Continue reading Modelovanje lampe sa postizanjem razlicitih efekata osvetljenja

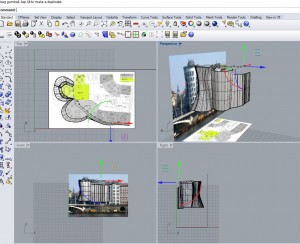

1.  Predmet istrazivanja:  Modelovanje  objekta Dancing House hotel  u Pragu. Koriscenjem programa Rhino i 3ds Max. Cilj: Istraziti u kom programu je najjednostavnije  modelovanje ovog objekta i  u kom programu se postize veca preciznost.

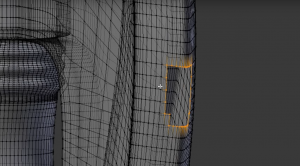

Cilj istraživanja : Primjena normal mapping-a na modelovanje lika Projekat se sastoji od 3 faze: Izrada low poly modela, Izrada high poly modela Pravljenje normal mape od high poly modela   Zatim će se normal mapa primjeniti na low poly model, kako bi se postigla jednaka detaljnost sa manje poligona. Istraživanje se vrši u 3ds… Continue reading Primjena normal mapping-a na modelovanje imaginarnog lika

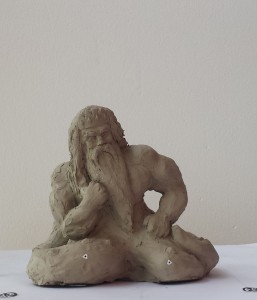

Tokom prve faze u zajedničkom istraživanju imaginarnog lika, Posejdona, rađena je figura u glini. Oko 10 kilograma gline upotrebljeno je da se napravi skulptura visine oko 30cm. Zbog težine gline bilo je potrebno napraviti podkonstrukciju kako bi podržala dinamičnost i asimetriju kompozicije. Vertikalno, dužinom cele skulpture, postavljen je jedan drveni stub koji podržava kompletnu težinu… Continue reading Analogno modelovanje imaginarnog lika – skice i konstrukcija

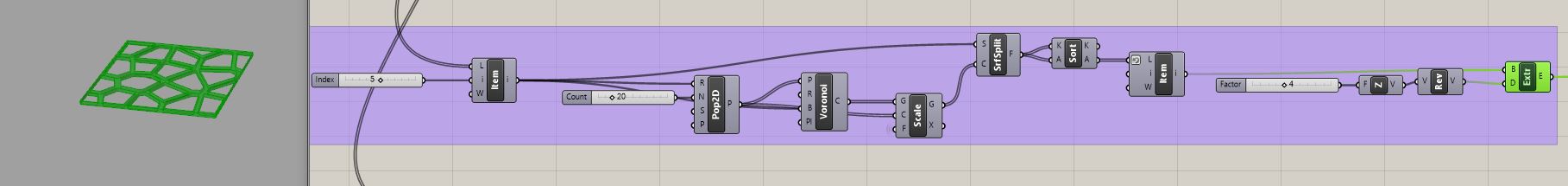

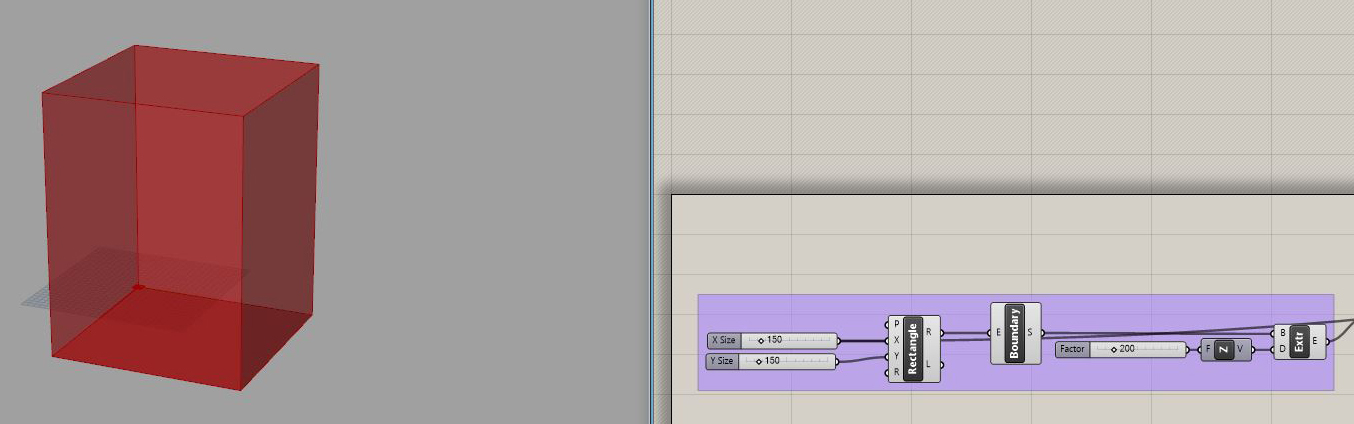

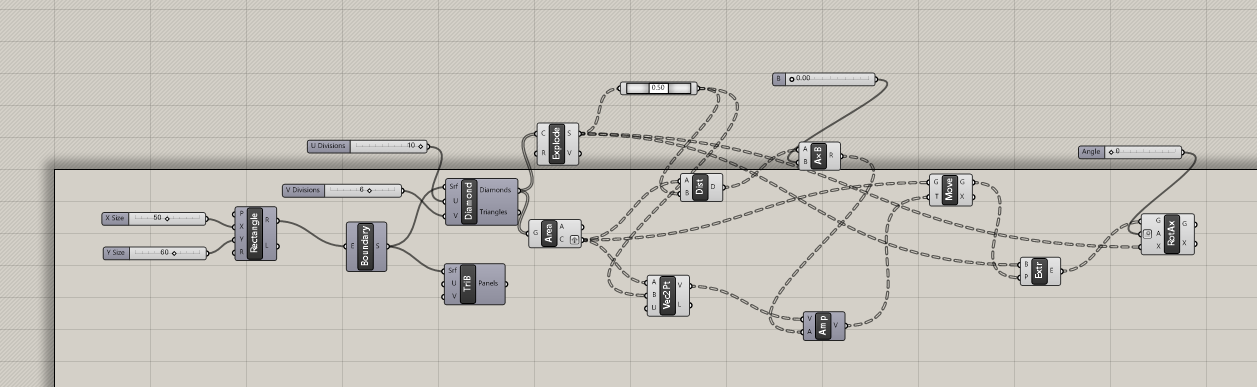

Zadatak: generisati linijski model podkonstrukcije, koji će biti napravljen od čvrstih linijskih elemenata i 3d štampanih spojeva. Korišćen softver: Rhinoceros i Grasshopper Proces: 1. Generisanje površine i njena podela Generisati zakrivljenu površinu za koju se radi podkonstrukcija. Površinu je potrebno podeliti na panele da bi se dobila površinska rešetka koja će preko vertikalnih elemenata preneti… Continue reading Generisanje linijske potkonstrukcije – Faza 2

Tokom istaživanja na radionici održanoj 11.4.2017. došli smo do nekoliko zaključaka vezanih za deo grupnog projekta koji će se realizovati  u ZBrush softveru. Planirana metoda modelovanja pomoću uveženih fotografija, koje bi poput izgleda predstavljale projekciju 3d modela, na osnovu kojih bi on bio modelovan, se nije pokazala uspešno.  Iako je metoda pogodna za jednostavnije objekte,… Continue reading Modelovanje imaginarnog lika – istrazivanje

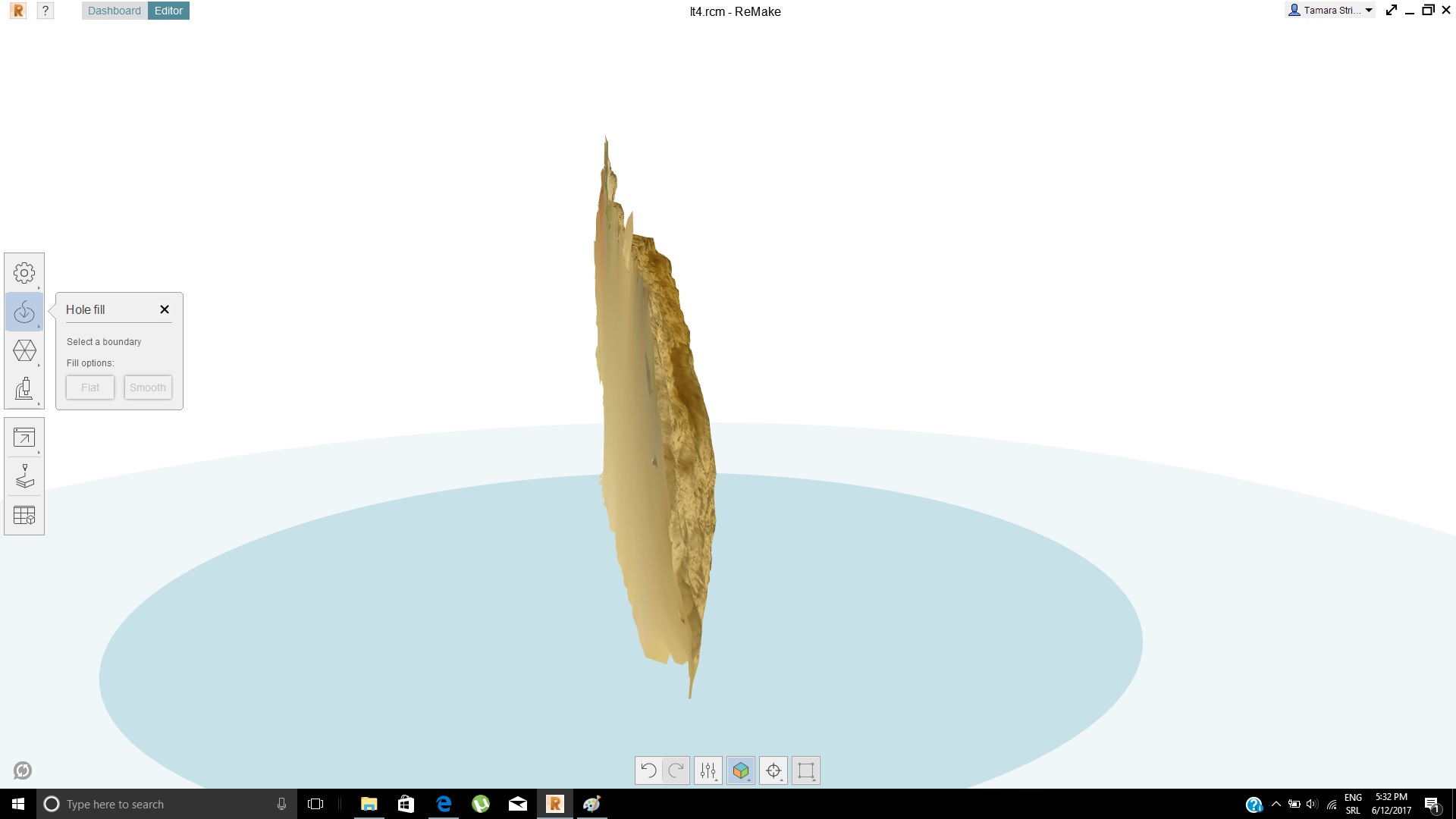

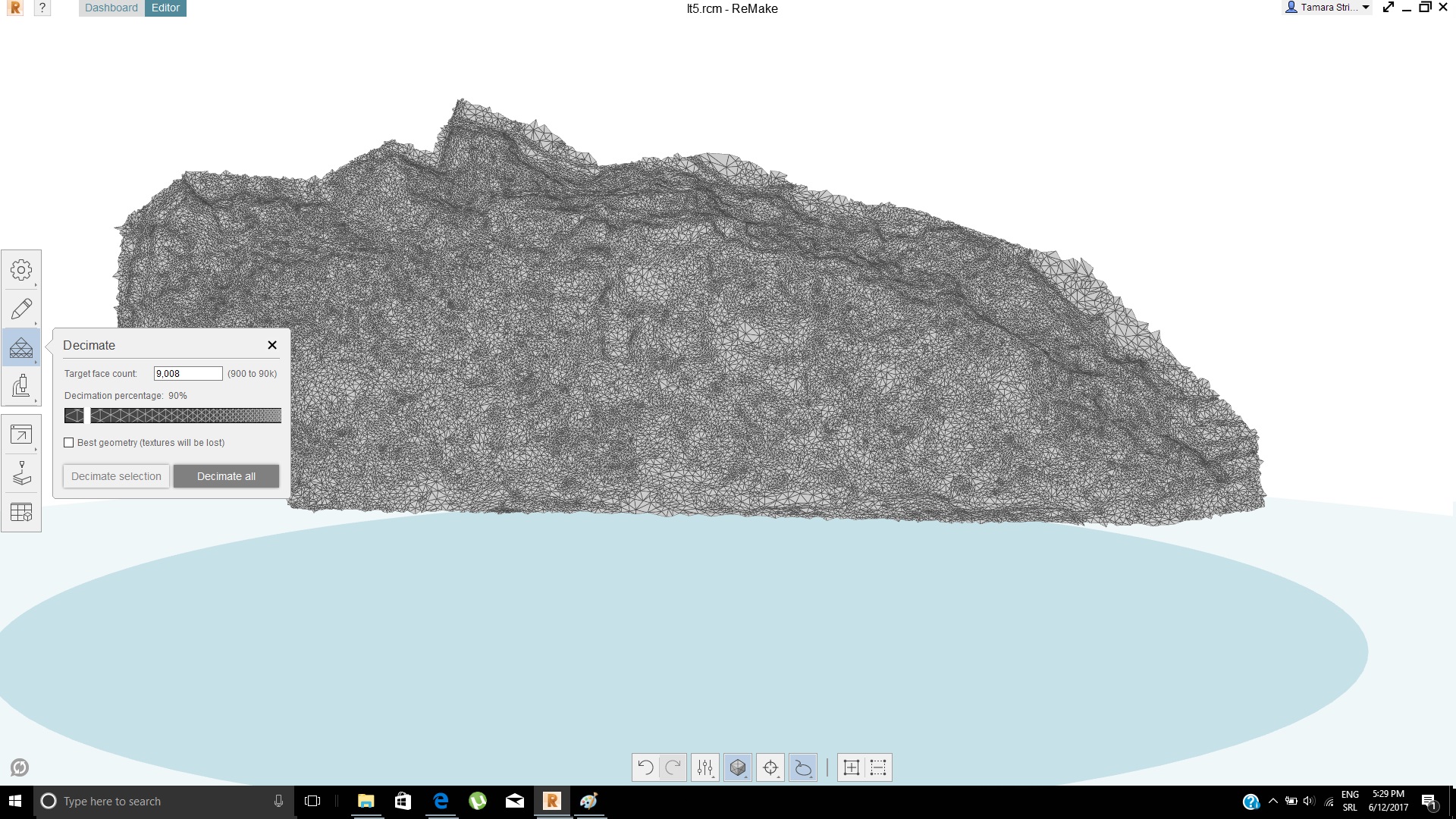

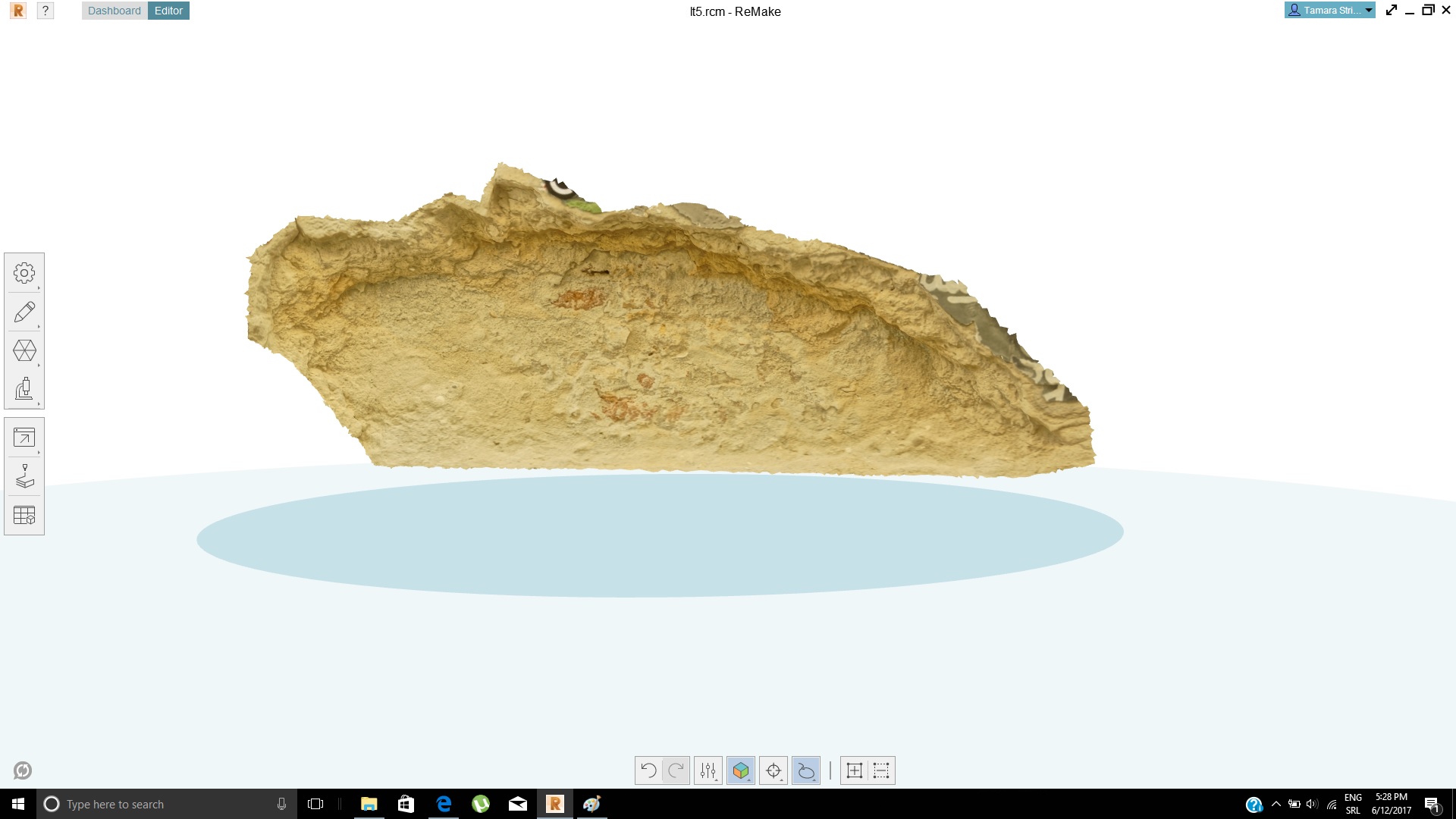

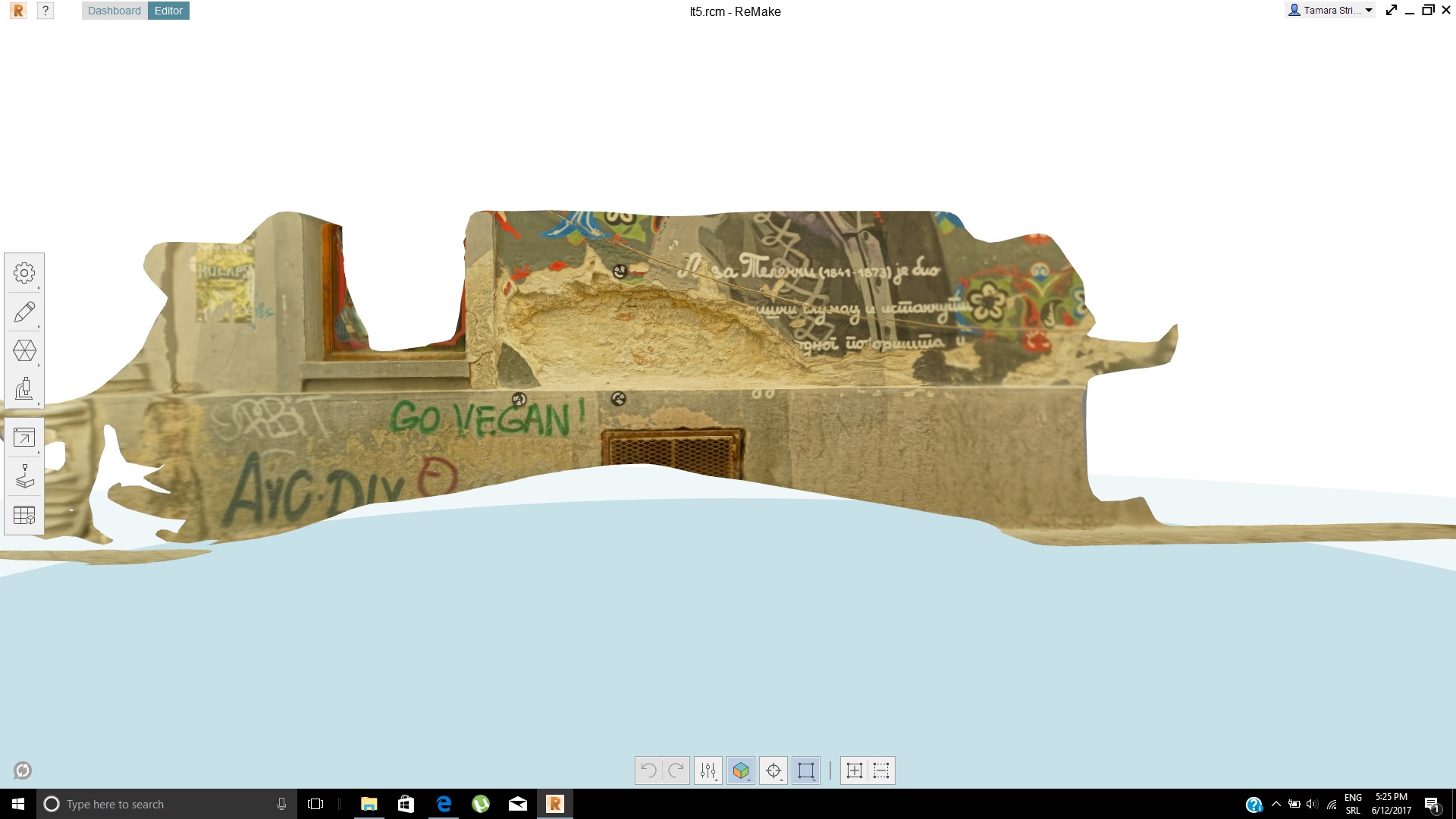

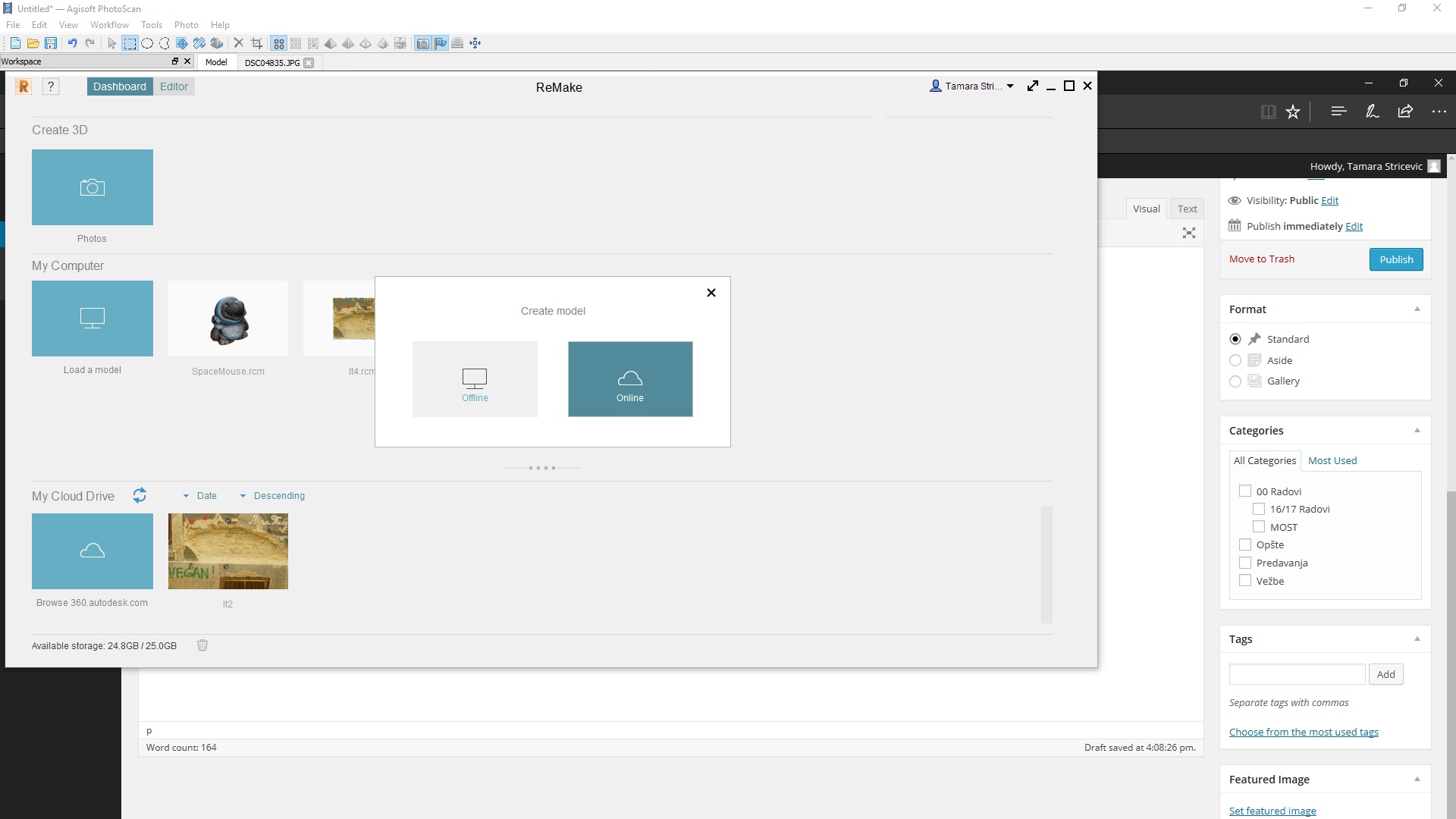

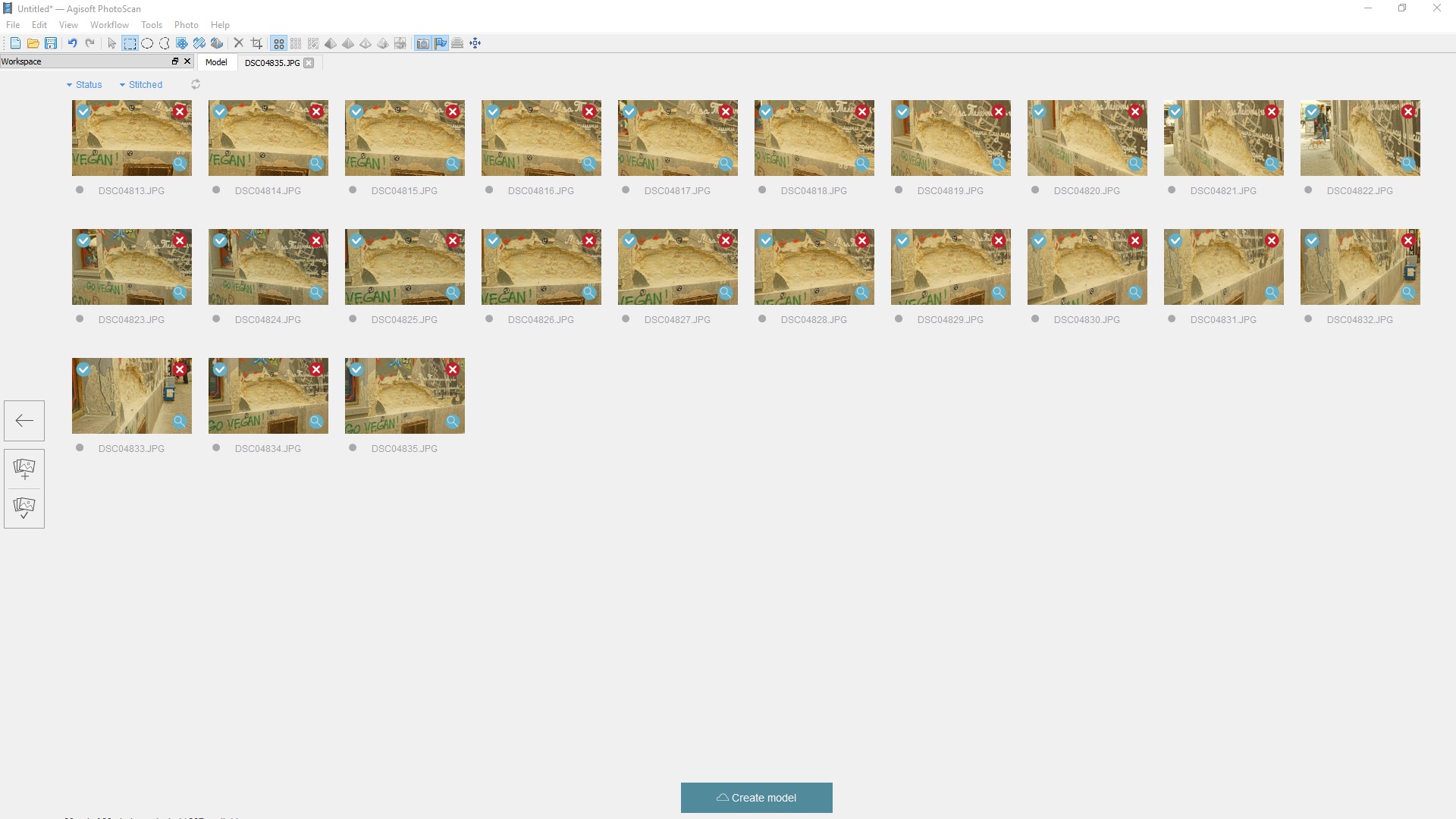

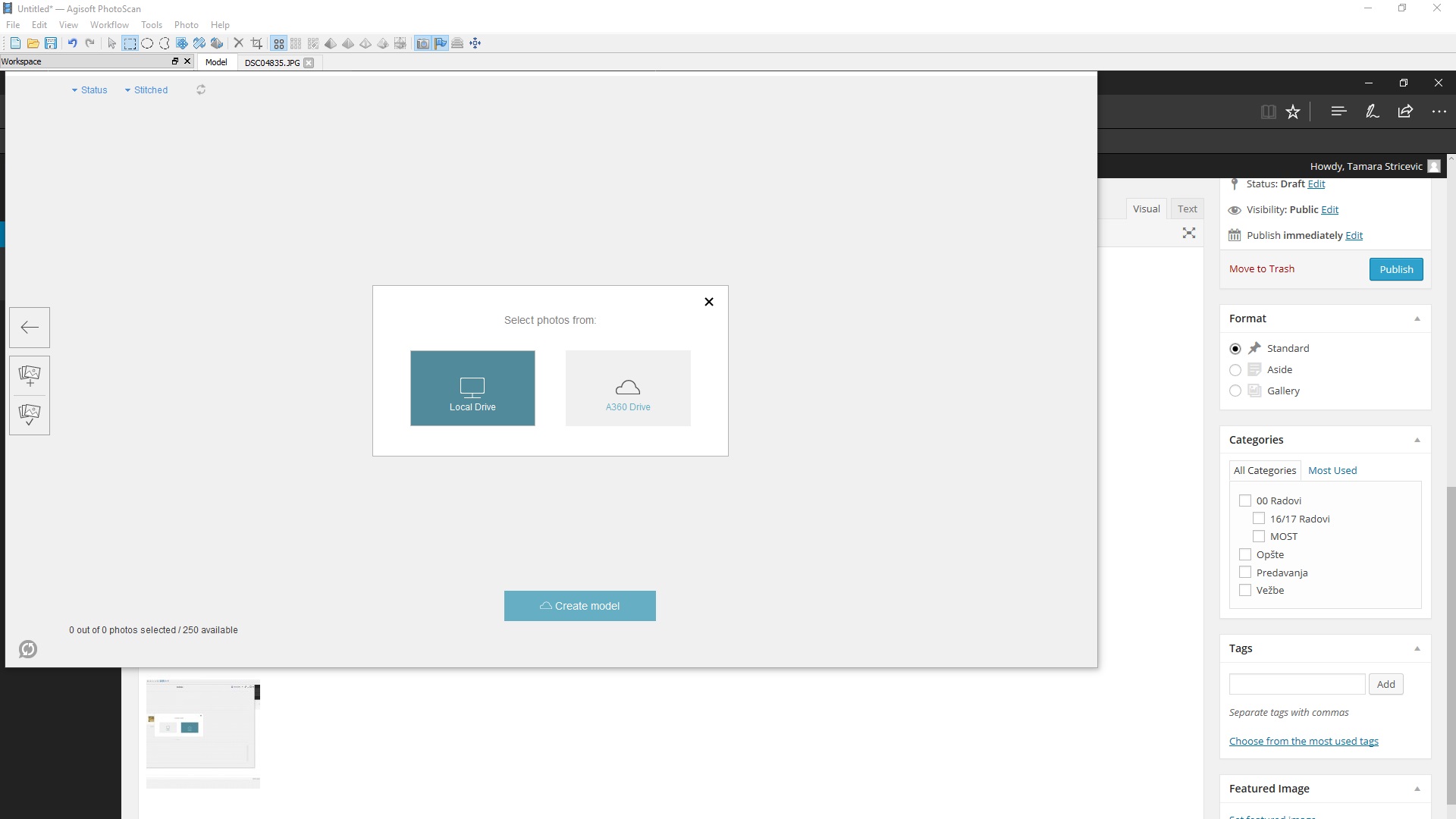

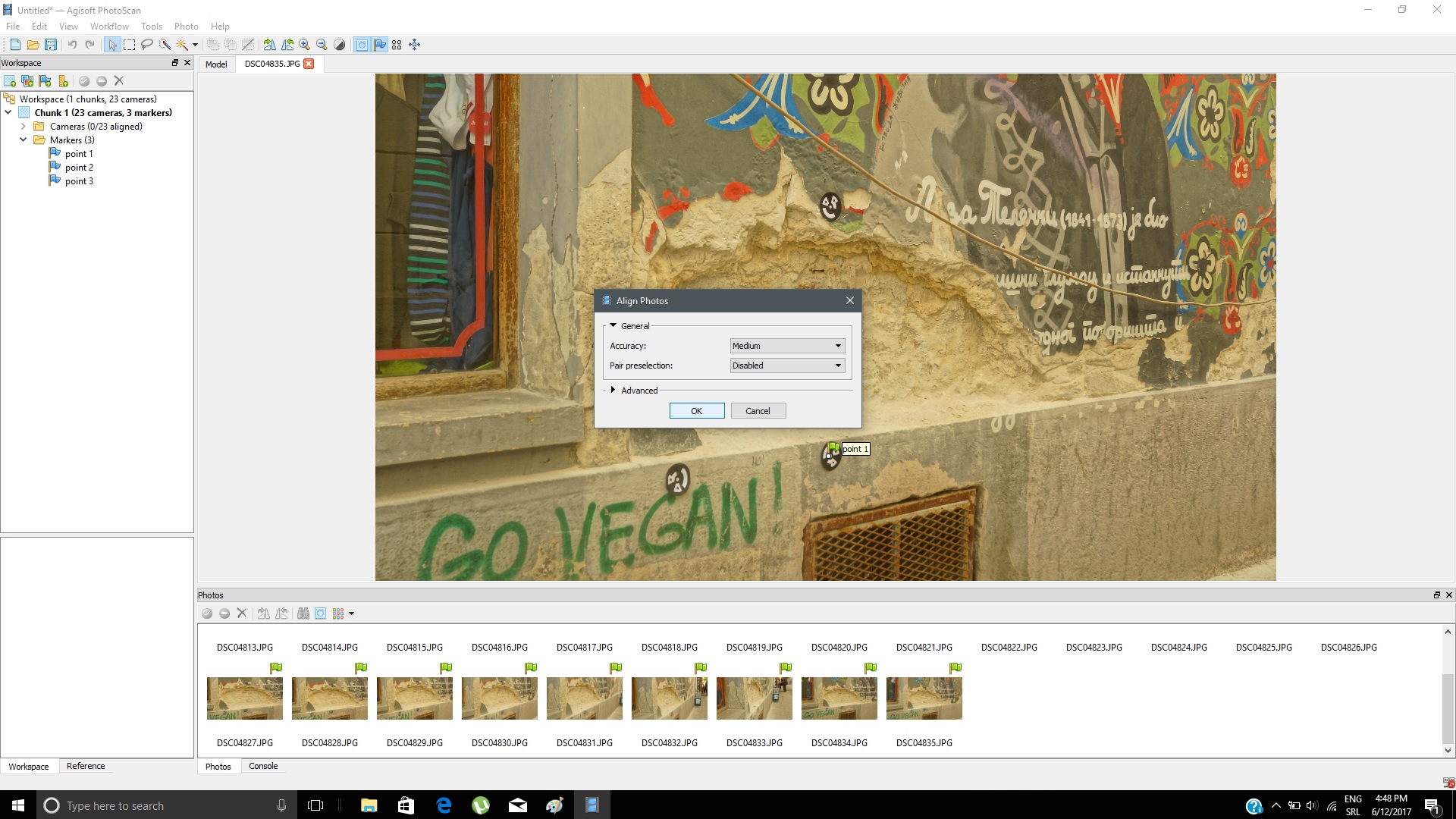

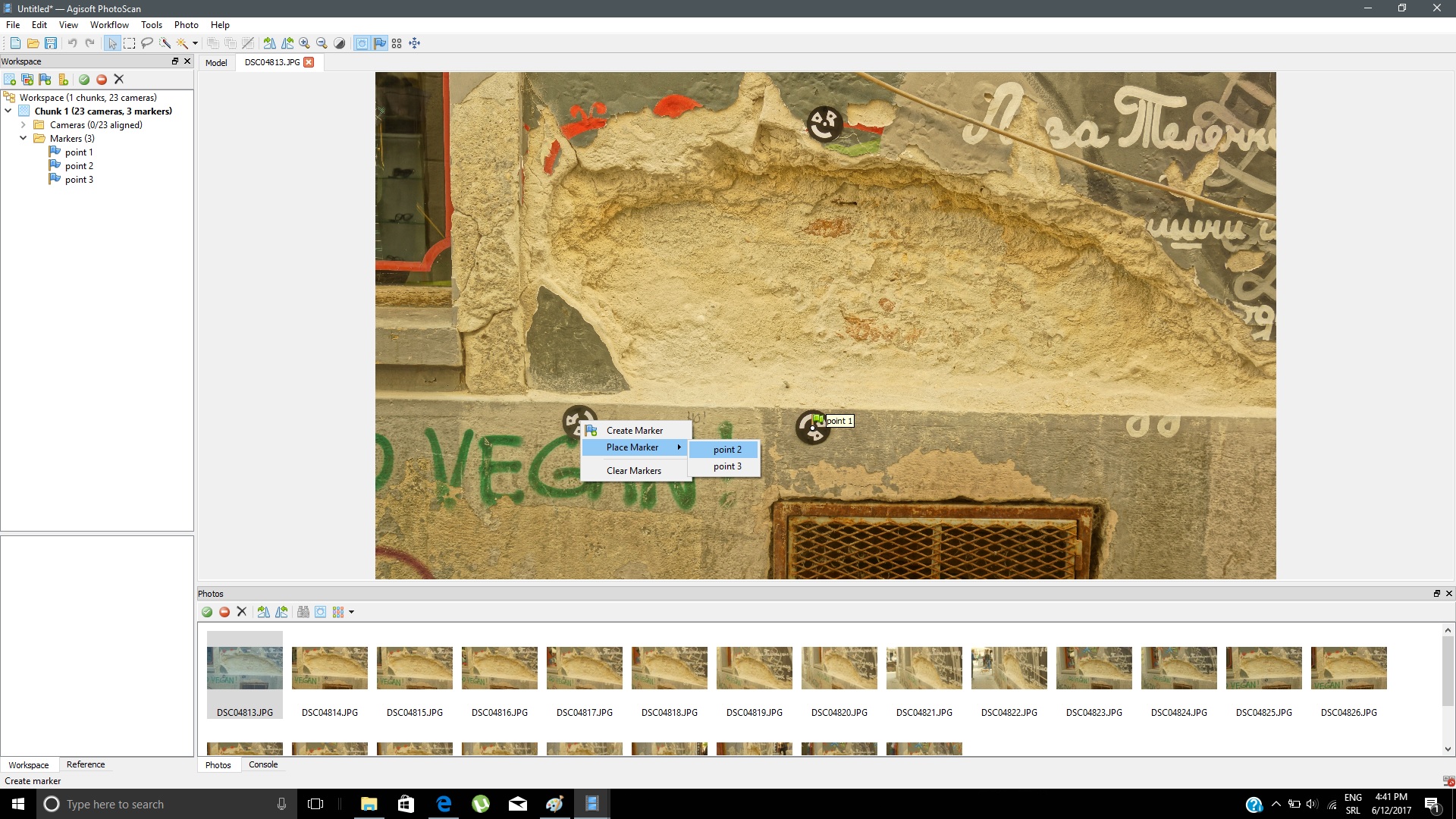

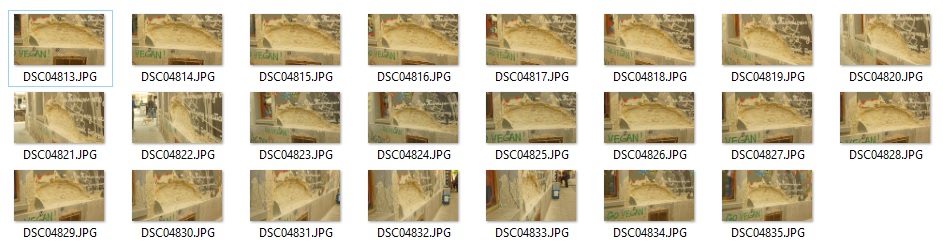

Ideja je da se, upotrebom fotogrametrije, prethodno izvajana skulptura prevede iz analogne u digitalnu formu i da se na taj način omogući njena naknadna dorada u različitim softverima. Prvi korak sastoji se iz prikupljanja podataka vezanih za fotoaparat radi njegovog daljeg prilagođavanja potrebama softvera. Model: Nikon D3100 Veličina piksela: 5 µ Žižna daljina: 18 –… Continue reading Primena fotogrametrije za generisanje digitalnog modela

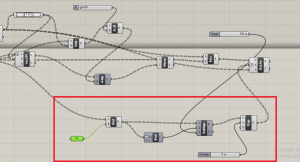

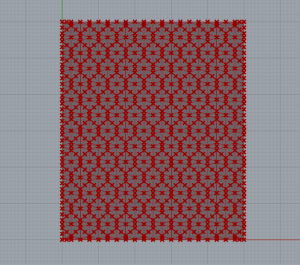

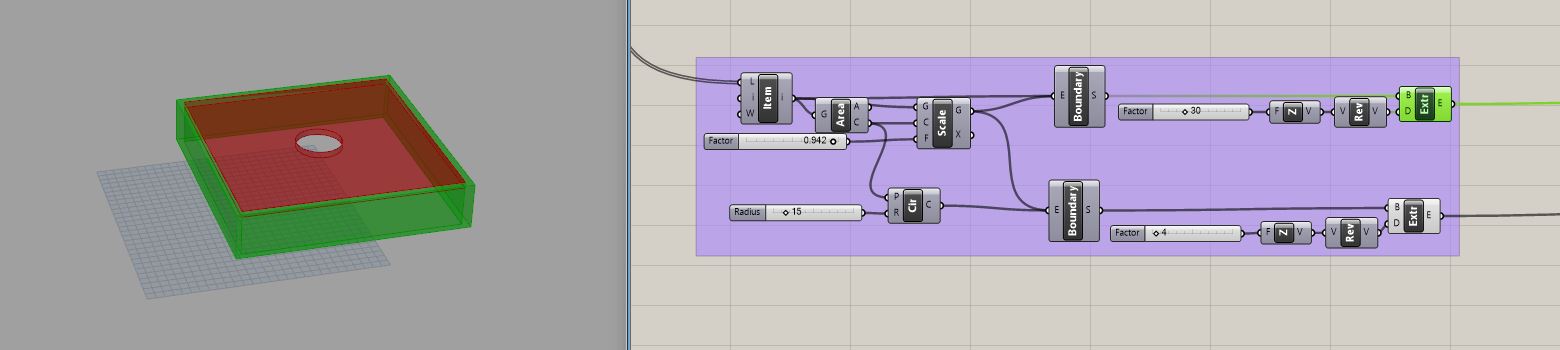

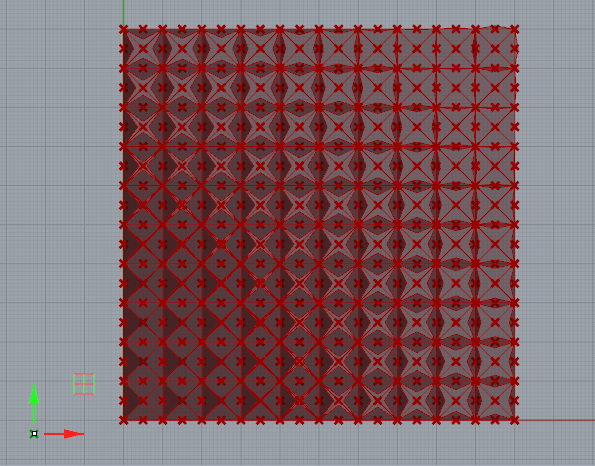

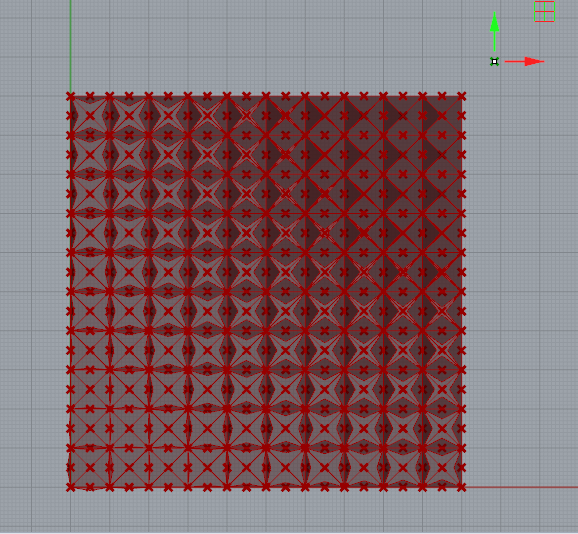

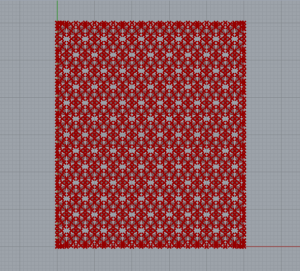

Predmet istraživanja je generisanje ravanskih slika koristeći otvore na pločama/zidovima koji su namenjeni za sadnice ili staklene površine. Problem predstavljaju kako modelovati adekvatne veličine otvora koje predstavljaju prostor za sadnju travnatih površina ili biljaka. Cilj istraživanja jeste jasno definisana fotografija na velikoj površini koja se sagledava sa veće razdaljine. U istraživanju će biti korišćeni softveri… Continue reading Generisanje ravanskih slika (faza I)

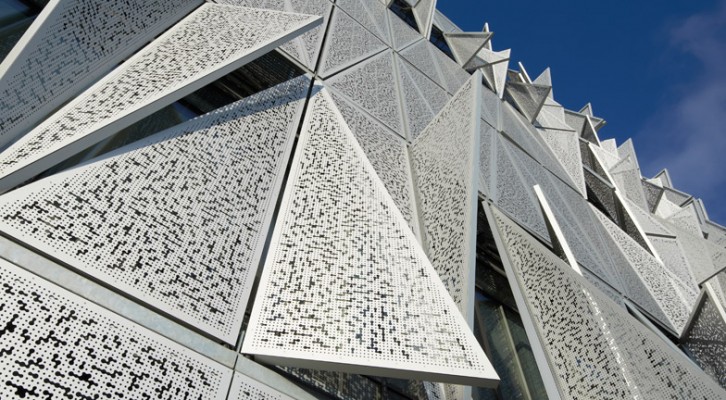

  Cilj istraživanja je bio izvršiti panelizaciju odnosno podeliti na poligone već zadatu zakrivljenu površ kako bi se kasnije fabrikacijom i sklapanjem pojedinačnih panela napravila stvarna struktura datog oblika. Prvo je nacrtan u osnovi mesh model koji približno odgovara stvarnoj formi prostorne zakrivljene površi. Oblik je nastao tako sto je su alatkom planarsrf napravljena tri segmenta koja su prebacena… Continue reading Panelizacija slobodne forme

Za pocetak izabrana je silueta po kojoj su iscrtane konture zeljenog oblika. Konture su zatim ubacene u Rhino gde se uz pomoc tackastog osvetljenja dobija presek geometrije projektovane na vise ravni iz koje se kasnije dobija senka. Sledeci korak je podela te geometrije na vise manjih delova. Ostaje da se skladno rasporede manji delovi kako… Continue reading Parametarsko modelovanje senki

Predviđen je rad na generisanju i izradi potkonstrukcije za slobodnu formu timskog rada, za koju je predviđeno da se nalazi u galeriji „Đura Kojić” na Departmanu za arhitekturu i urbanizam Fakulteta tehničkih nauka u Novom Sadu. Potkonstrukciju trebalo bi da čini generisanje „waffle” strukture od tankih kartonskih ploča. Crtanje krivih sa – interpolate point. Zatim sledi generisanje prostorne… Continue reading Generisanje potkonstrukcije-waffle

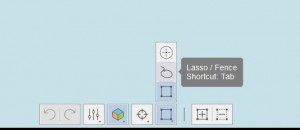

Uzet je gotov model coveka u stojecem polozaju i uz pomoc alatki mask izdvojeni su ekstremiteti (jedan po jedan) i onda su uz pomoc rotate i move dovedeni u pozicije koje model ima na slici. Posto su se nakon rotiranja i pomeranja ekstremiteta, javili problemi (model se izvitoperio na nekim mestima) sam model je morao… Continue reading Modelovanje geometrije lika u ZBrush-u- 2. deo
