Parametarsko modelovanje objekta promenljive osnove-definicija u grasshopperu

Suština projekta je da, za zadatu osnovu, grasshoper definicija reši ostatak objekta tj.

–          Noseću konstrukciju (stubove)                                                                                             –         Konstrukciju ploča ( sistem rampi sa spratnim podestima)                                               –          Veličinu atrijuma                                                                                                                     –          Fasadu objekta                                                                                                                       –          Krovnu ploču

Svi elementi su u međuzavisnosti i parametarski povezani.

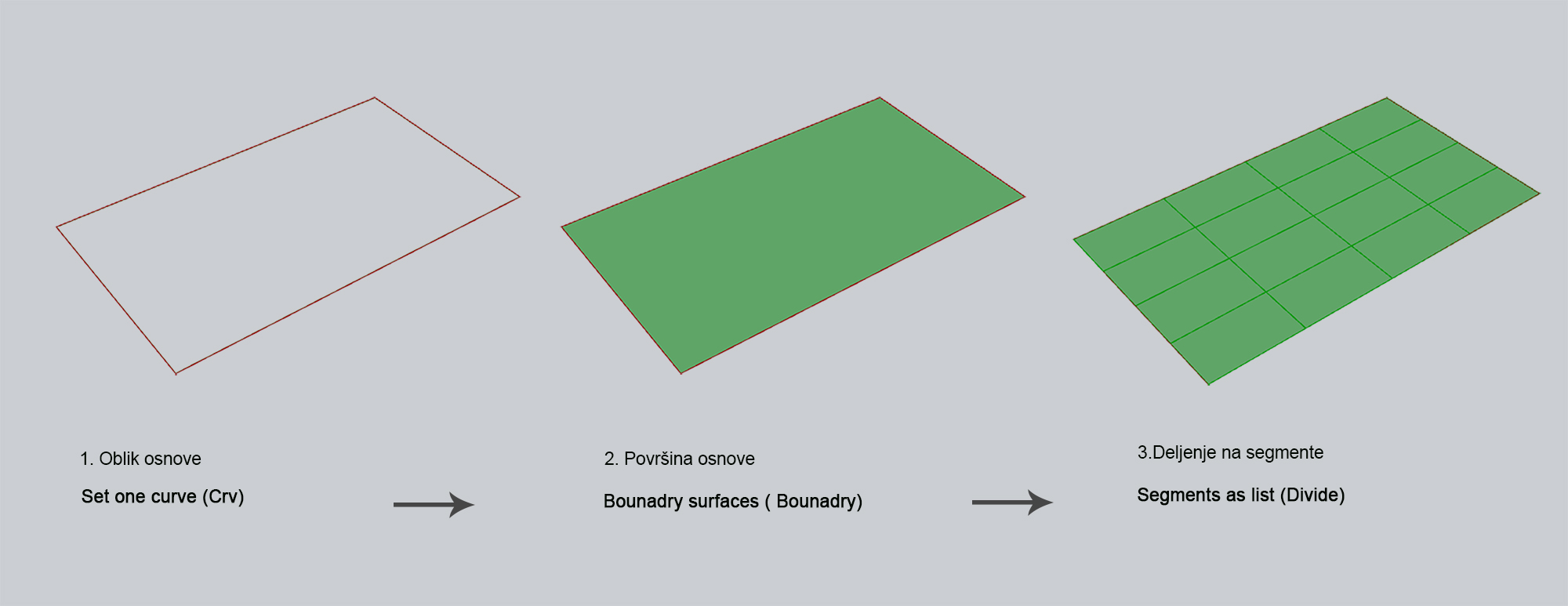

1. Prvi korak je definisanje osnove objekta , odnosno iscrtavanje linije u Rhino-u koja predstavlja gabarit objekta. Povezati je sa linijom napravljenom u grasshoperu
   (Curve (Crv) klikom na desni i  Set one curve.
2. Od linije se pravi površina (alatkom boundry) koju kasnije delimo (divide) na željeni broj podužnih i poprečnih segmenata koji formiraju mrežu u osnovi. Ta mreža predstavlja ose stubova, a istovremeno i odabranu širinu i dužinu atrijuma  koja se može menjati pomeranjem slider-a ( Number Slider) koji definišu tu podelu. Slider u suštini predstavlja skup brojeva koji se može menjati. Podešavanjem minimuma i maximuma kontrolišemo moguće promene.

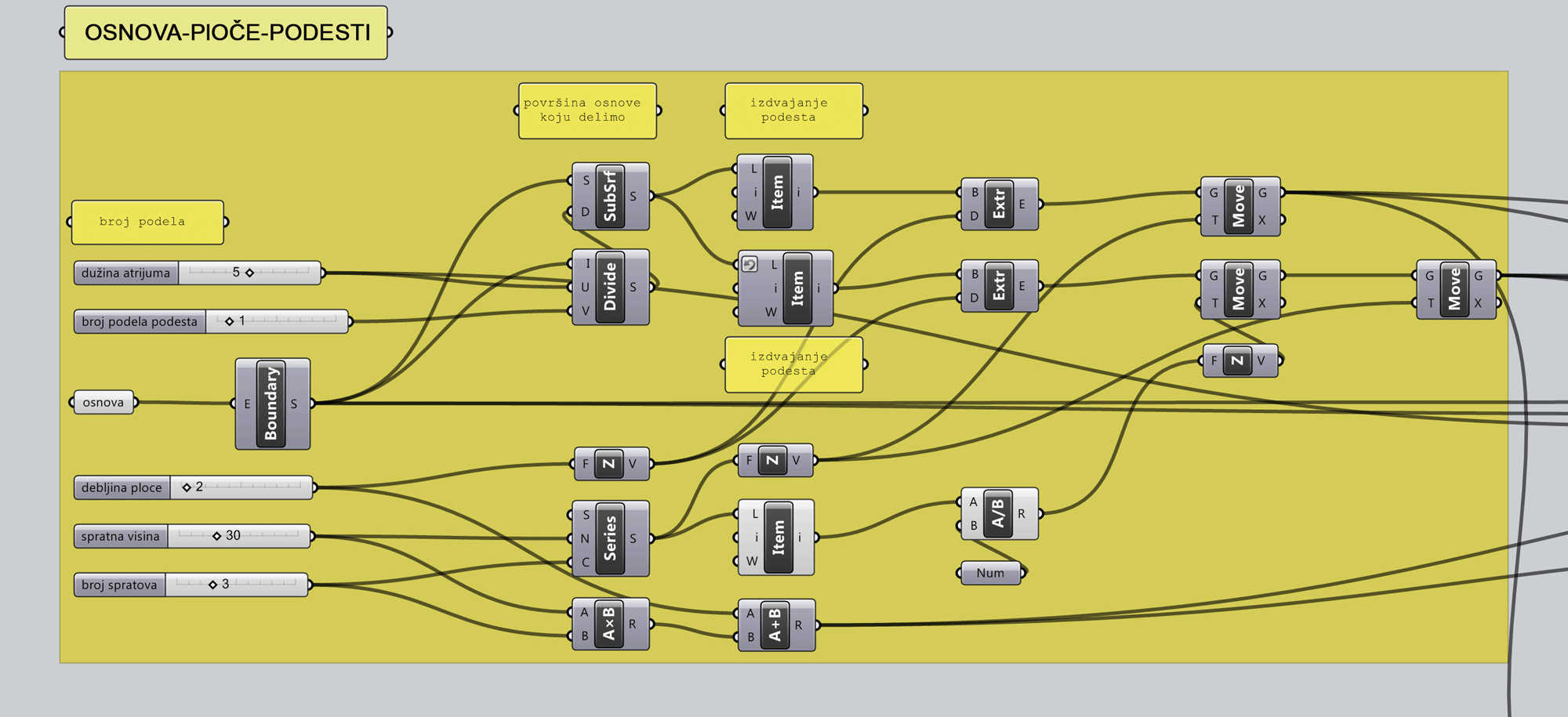

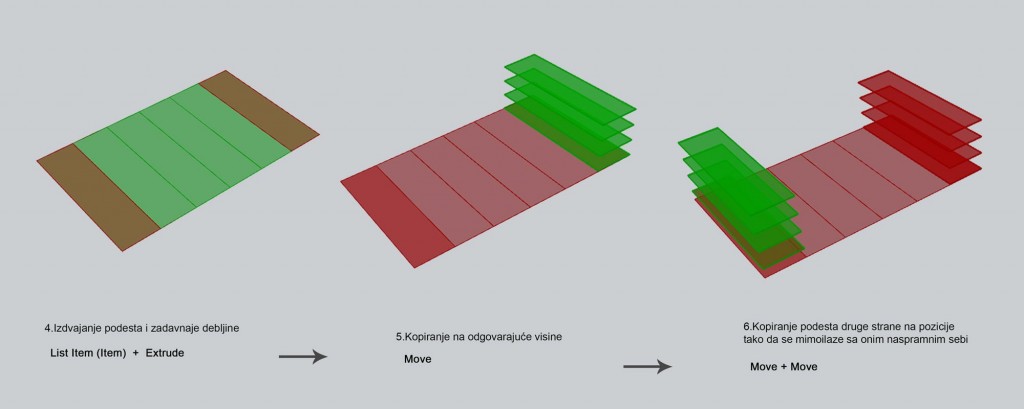

3. Sledeći korak je izdvajanje podesta iz formirane površine osnove, odnosno spratnih ploča koje su povezane rampama. Alatkom Isotrim (SubSurf) razbijamo površinu na komponentne delove a alatkom List Item izdvajamo delove koji su nam potrebni. Površinama dajemo treću dimenziju (extrude) i  kopiramo (alatka Move)  u pravcu z ose (Z Unit) na potrebnu spratnu visinu.
   -Podesti nisu naspramno raspoređeni već se mimoilaze za jednu spratnu visinu pa podeste s jedne strane treba dodatno  kopirati kako bi se napravila ta razlika.
4. Treba napraviti zavisnost između spratne visine, broja spratova i debljine ploča/podesta, kako bi se ti parametri mogli lako menjati. To je omogućeno preko serije brojeva (Series of numbers) gde slider-ima definišemo mogući raspon promena.
5. Formiranje rampi između podesta.

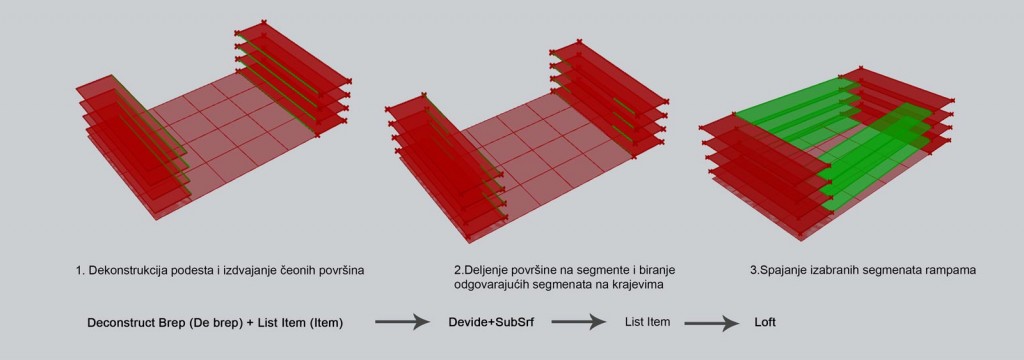

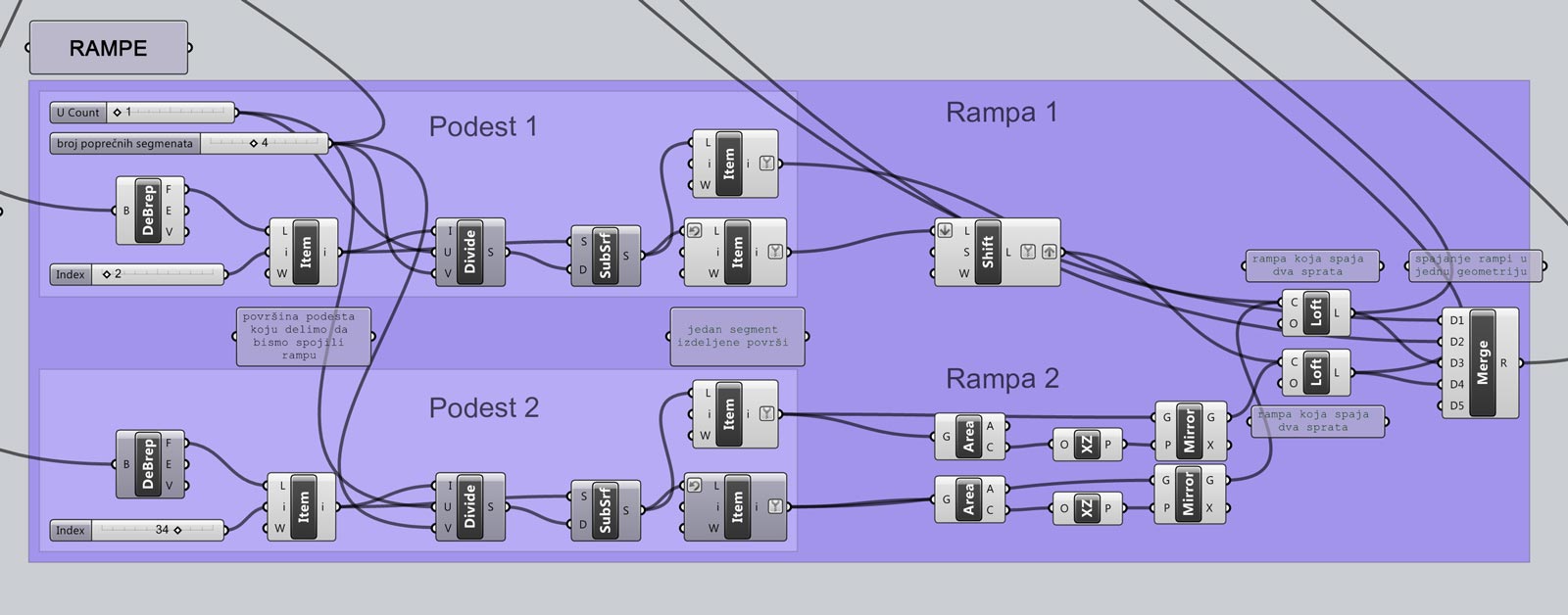

   -Radimo dekonstrukciju podesta , sa jedne strane, na komponentne površine i (DeconstructBrep) i izdvajamo (Llist Item) čeone površine koje će služiti za spajanje kada ponovimo isti postupak za podeste sa druge strane. Čeonu površinu delimo (Devide) na isti broj segmetana kao u postupku 2 jer se rampe formiraju spajanjem 2 krajnja segmenta. Alatkom Isotrim  i izdvajanjem potrebnih segmenata (List Item),po 2 na svakom podestu, dobijamo odgovarajuće površine koje predstavljaju početak i kraj rampi.Kako bi program spojio segmente naizmenično i bez ukrštanja potrebno je koristiti alatke Mirror i Shift sa odgovarajućim podešavanjima.
   -Alatkom loft se stvara kosa površina koja povezuje svaka dva segmenta .
6. Stubovi

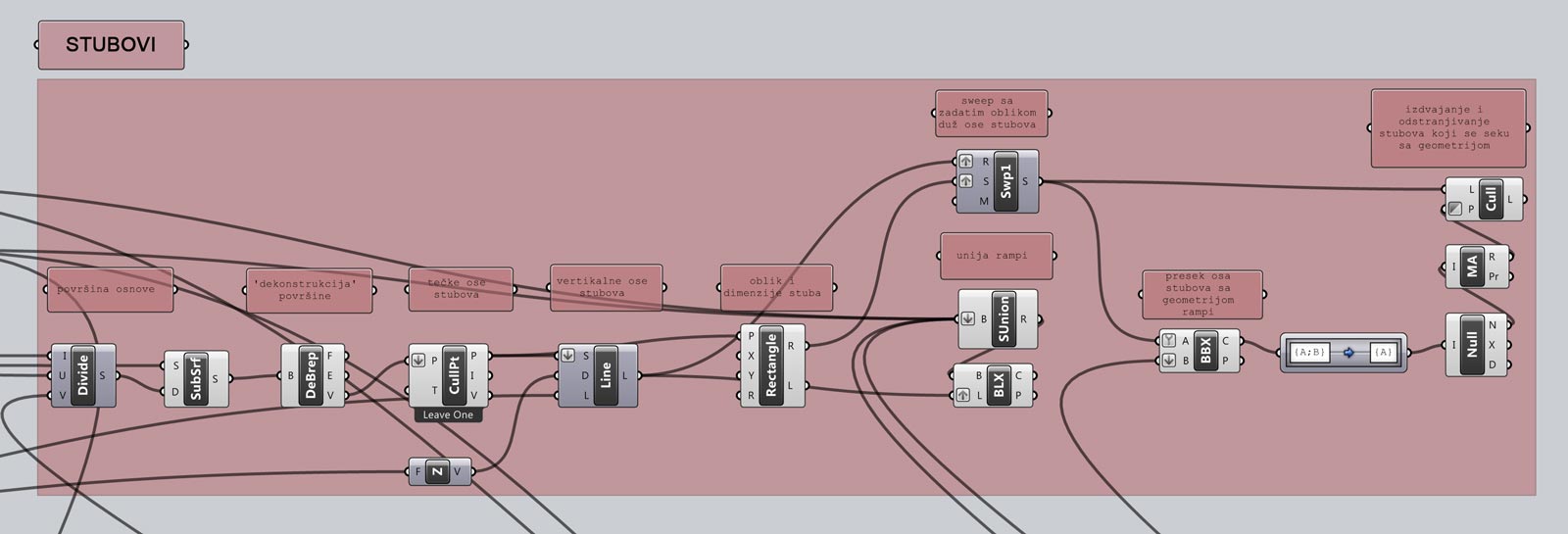

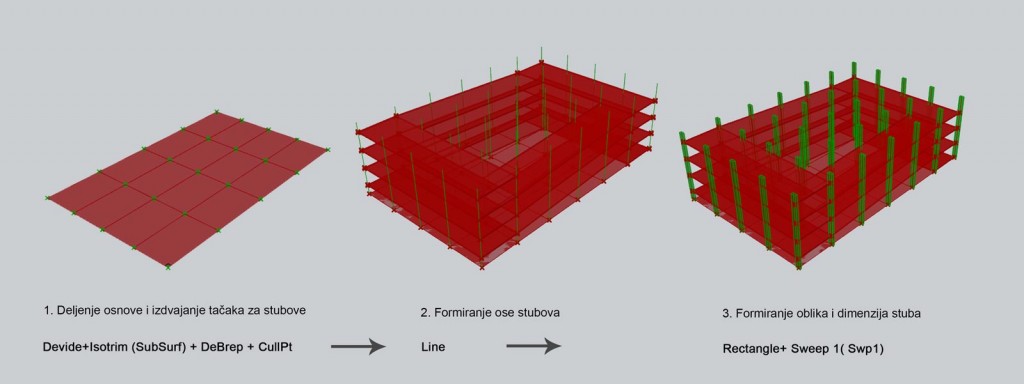

   Ponovnim deljenjem osnove, koristeći iste slider-e  iz koraka 1, i njenom dekontrukcijom (DeconstructBrep) alatkom Cull Duplicates izdvajamo tačke koje se nalaze na preseku podužnih i poprečnih linija i predstavljaju centralne ose stubova.-Iz tih tačaka formiramo vertikalnu liniju  čija je visina proporcionalna broju spratova x spratna visina (uračunata je i debljina ploče) To postižemo matematičkim funkcijama množenja (Multiplication A x B) i sabiranja (Addition A+B) koje uvezujemo sa vektorom pomeranja u pravcu Z- ose(Z unit) .-Treba zadati  oblik i dimenzije stubova .To se postiže postavljanjem odgovarajuće definicije, u ovom slučaju pravougaonika  – Rectangle (ubacivanjem slider-a,mogu se menjati dimenzije u x i y pravcu) . Zamenom ove veze ubacivanjem parametra za krug (Circle) ili iscrtavanje proizvoljnog oblika može se lako dobiti željeni oblik stuba.-Sa izabranim oblikom, duž ose stubova zadaje se komanda Sweep i formiraju stubovi u celosti u sve tri dimenzije.
7. Problem se javlja jer program formira stubove na svim presecima linija, a kako u projektu ne treba da postoje u unutrašnjosti atrijuma i to treba posebno definisati.

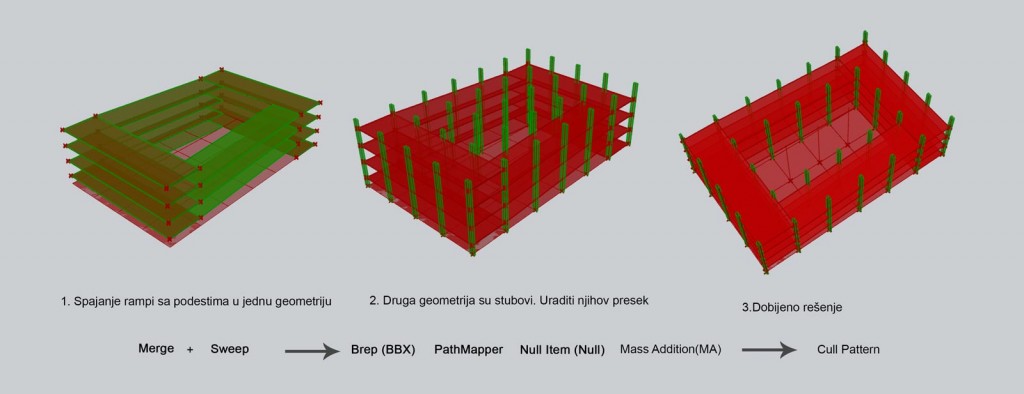

   Logika je sledeća: Rampe sa podestima spojiti u jednu geometriju (Merge) dok stubovi forimrani na SVIM tackama preseka predstavljaju drugu. Uraditi presek te 2 geometije (Brep BBX) i zadatom funkcijom i alatkom Null Item izdvojiti tačke na kojima nema preseka. Spojiti ih u jedan element –Mass Addition (MA) a zadtim alatkom Cull Pattern ih odstraniti iz liste za Sweep tj. iz liste za formiranje stubova.

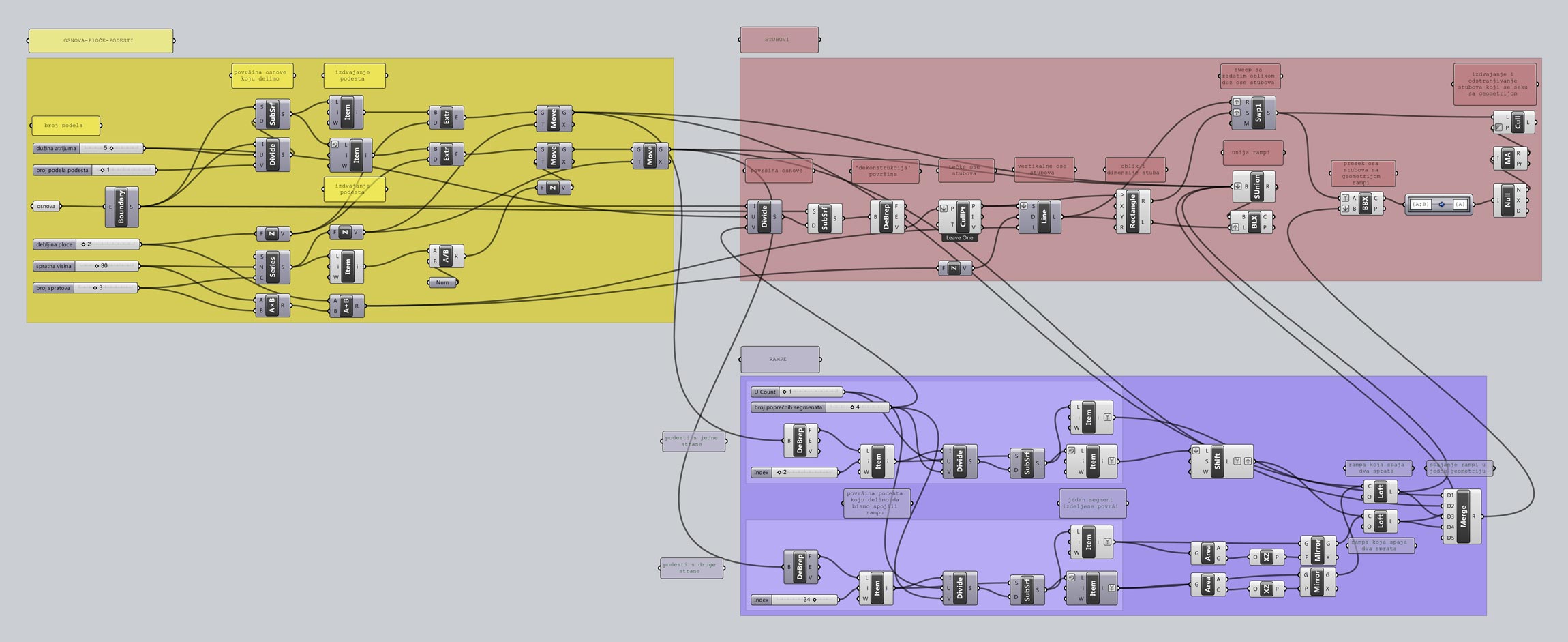

 Izgled cele definicije:

Primer promena:

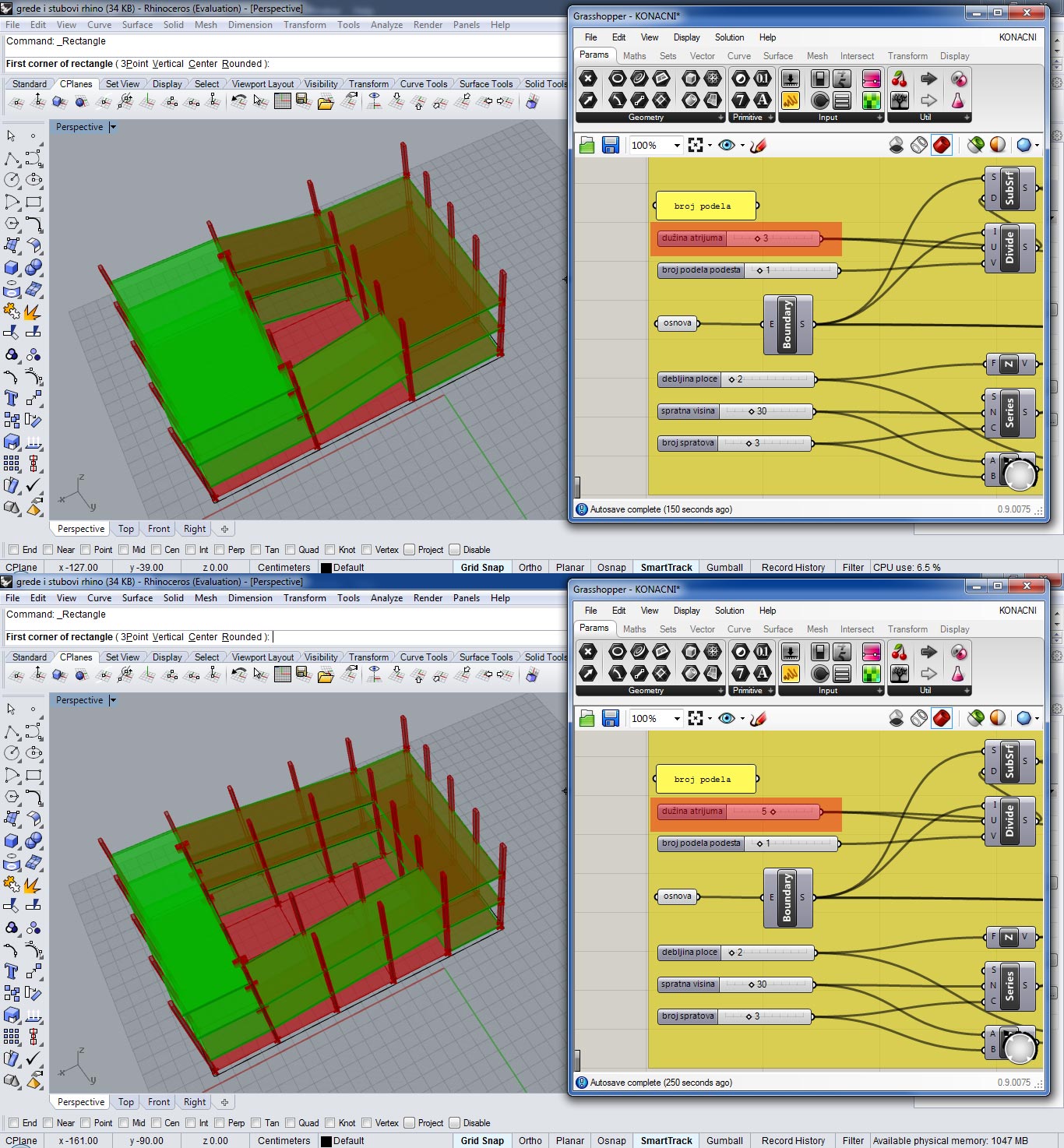

-dužine atrijuma

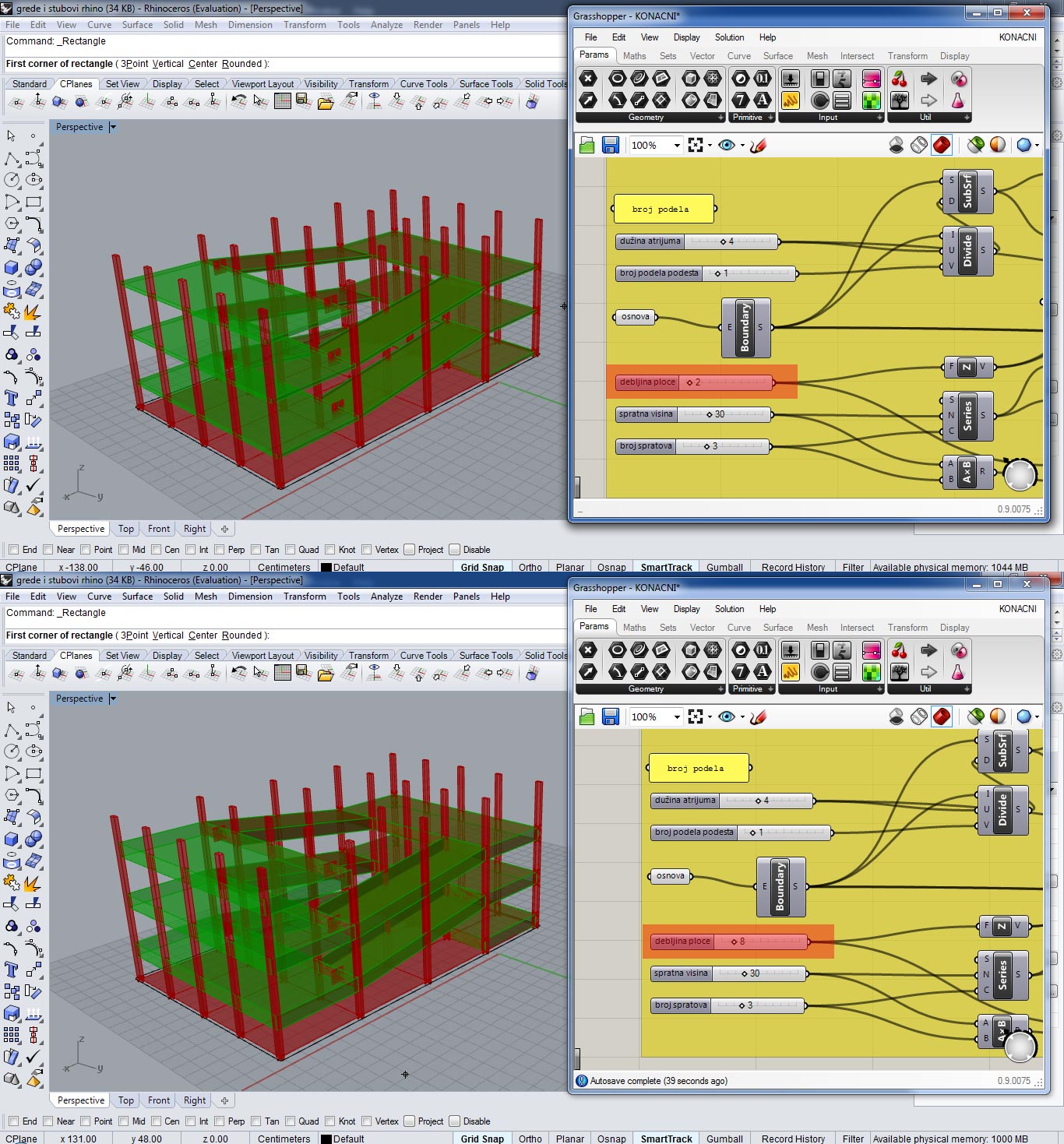

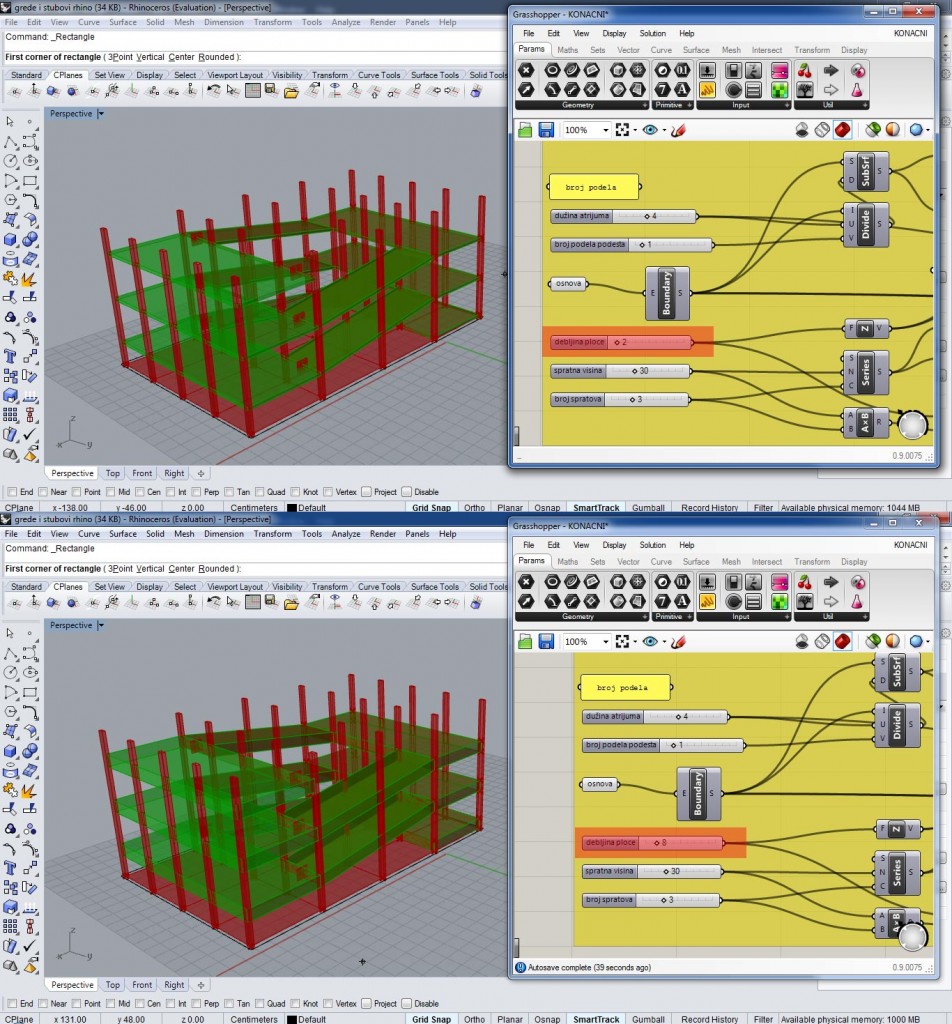

-debljine ploče

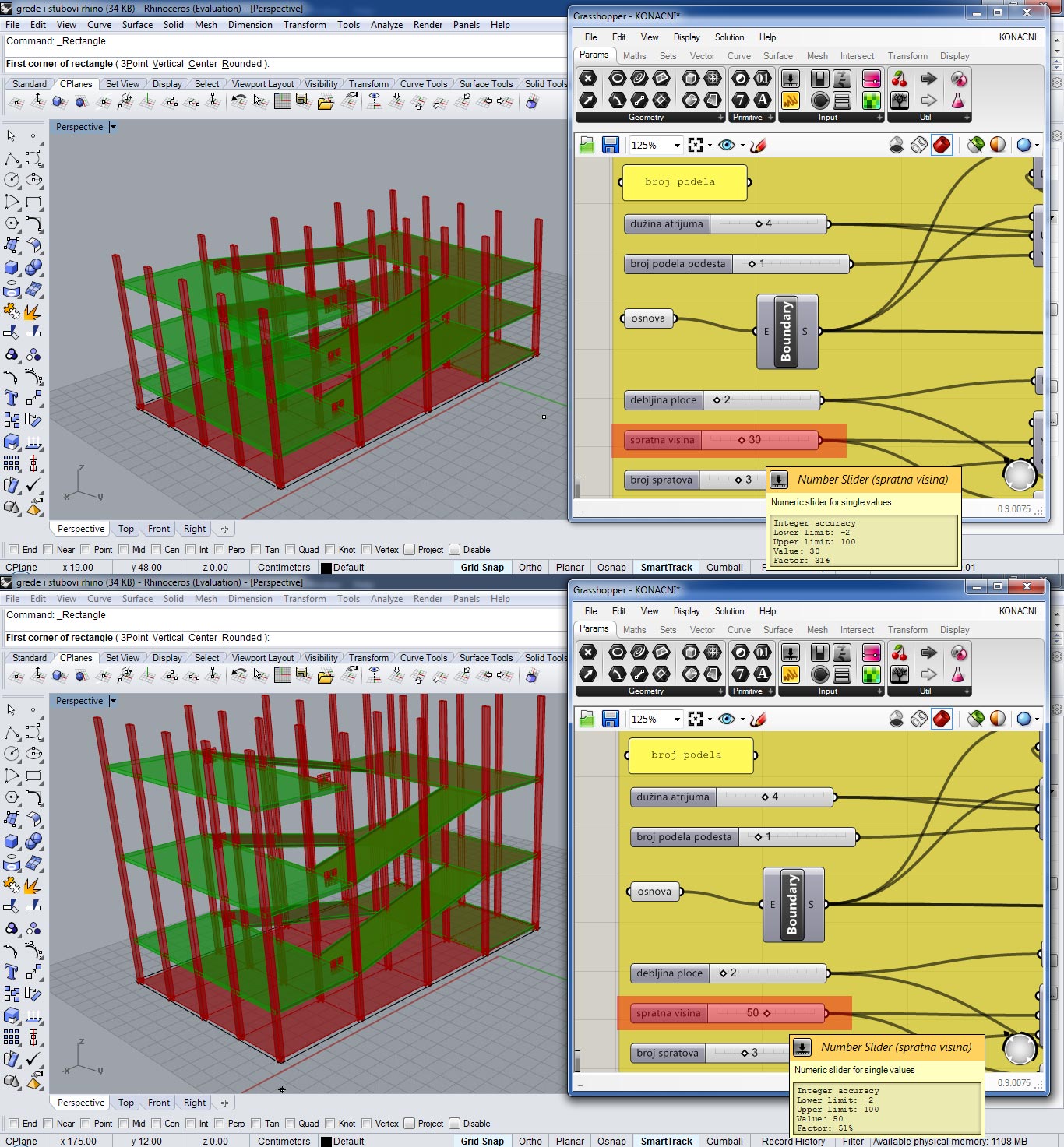

-promena spratne visine

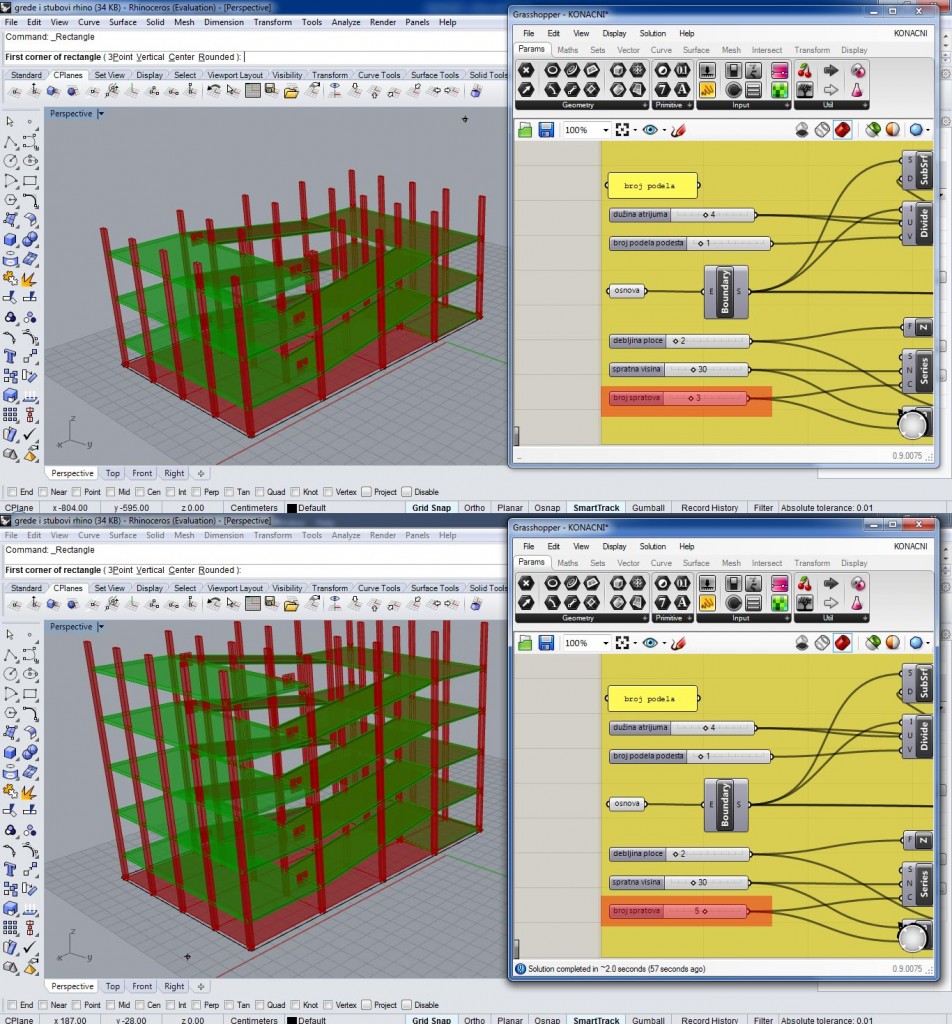

-promena broja spratova

Promene u izgledu i formi objekta koje se dobijaju promenom oblika osnove biće obrazložene i prikazane u narednom postu, kao i definisan celokupni izgled objekta uključujući fasadu i krovnu ploču koji stoje u direktnoj zavisnosti od oblika osnove.
