1. Izbor materijala i komponenti

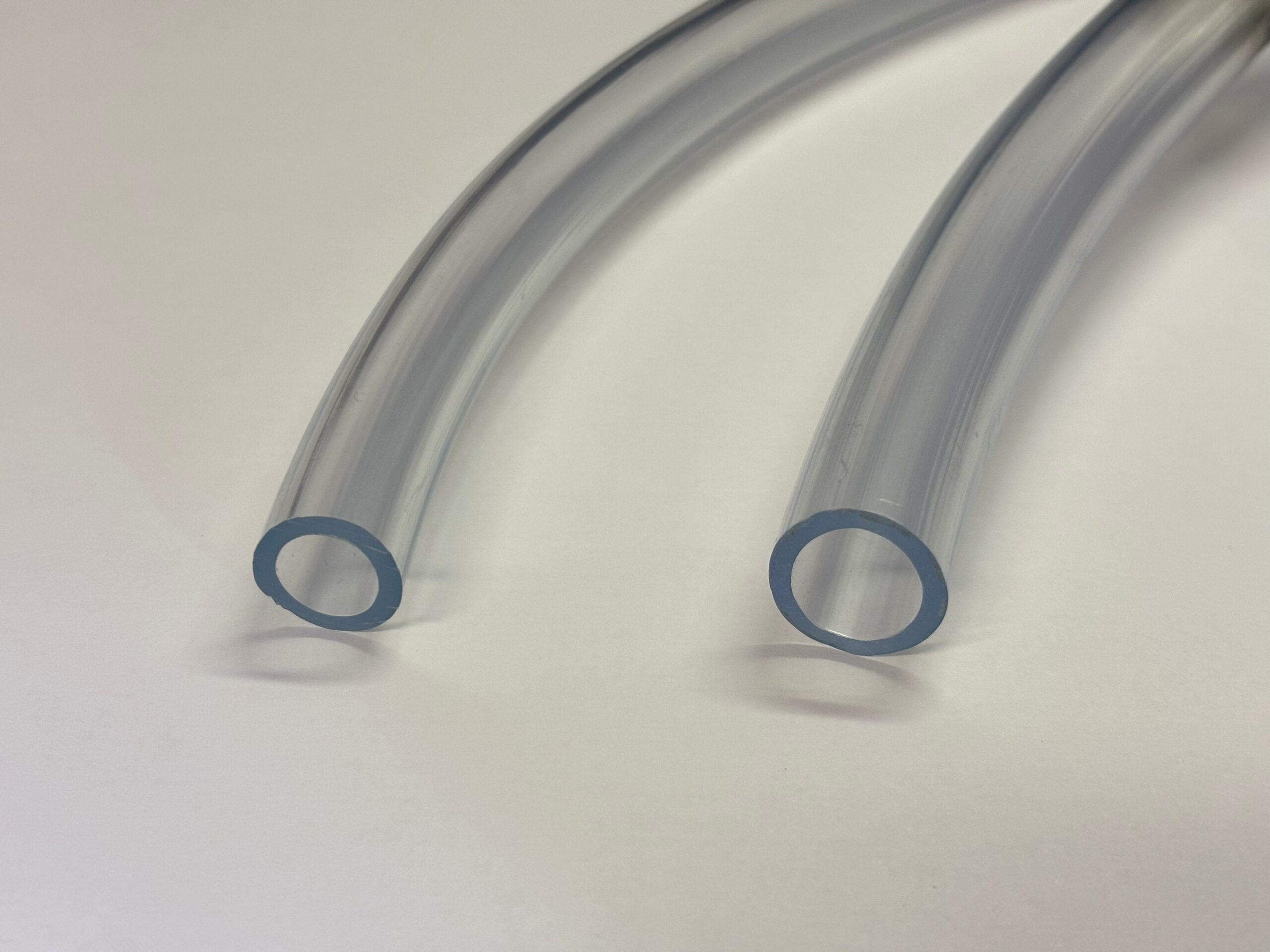

1.1 Creva
Odabrana su silikonska creva zbog njihove otpornosti na ekstremne temperature (od -60 °C do +260 °C), što omogućava bezbednu primenu i pri maksimalnim opterećenjima računarskog sistema.
1.2 Filament za 3D štampu
Za izradu ramova korišćen je PLA filament. Njegova tačka topljenja od 140–150 °C daleko prevazilazi realne radne temperature sistema, čime je obezbeđena stabilnost i sigurnost u radu.

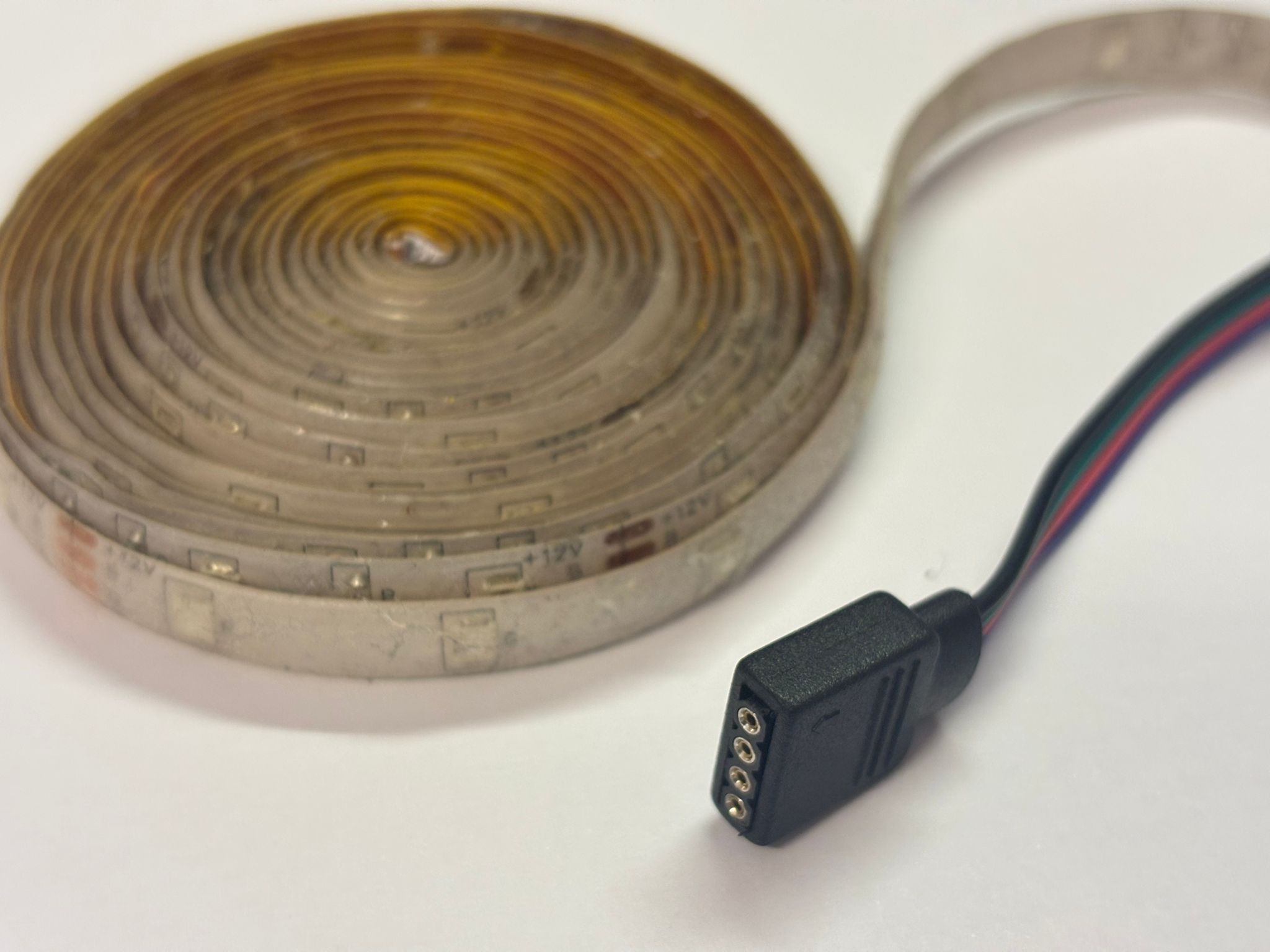

1.3 ARGB traka
Ramovi su projektovani sa kanalom za smeštaj ARGB trake, čime je postignuta i estetska funkcija – simulacija izgleda tvrdih cevi uz dodatni svetlosni efekat.
2. 3D štampa
2.1 Izazovi štampe
Prvi problem javio se kod orijentacije slojeva:
- pri štampi pod uglom od 15° i 30° dolazi do razuđivanja slojeva i grešaka,
- horizontalna štampa dala je najbolje rezultate i obezbedila stabilnost rama.

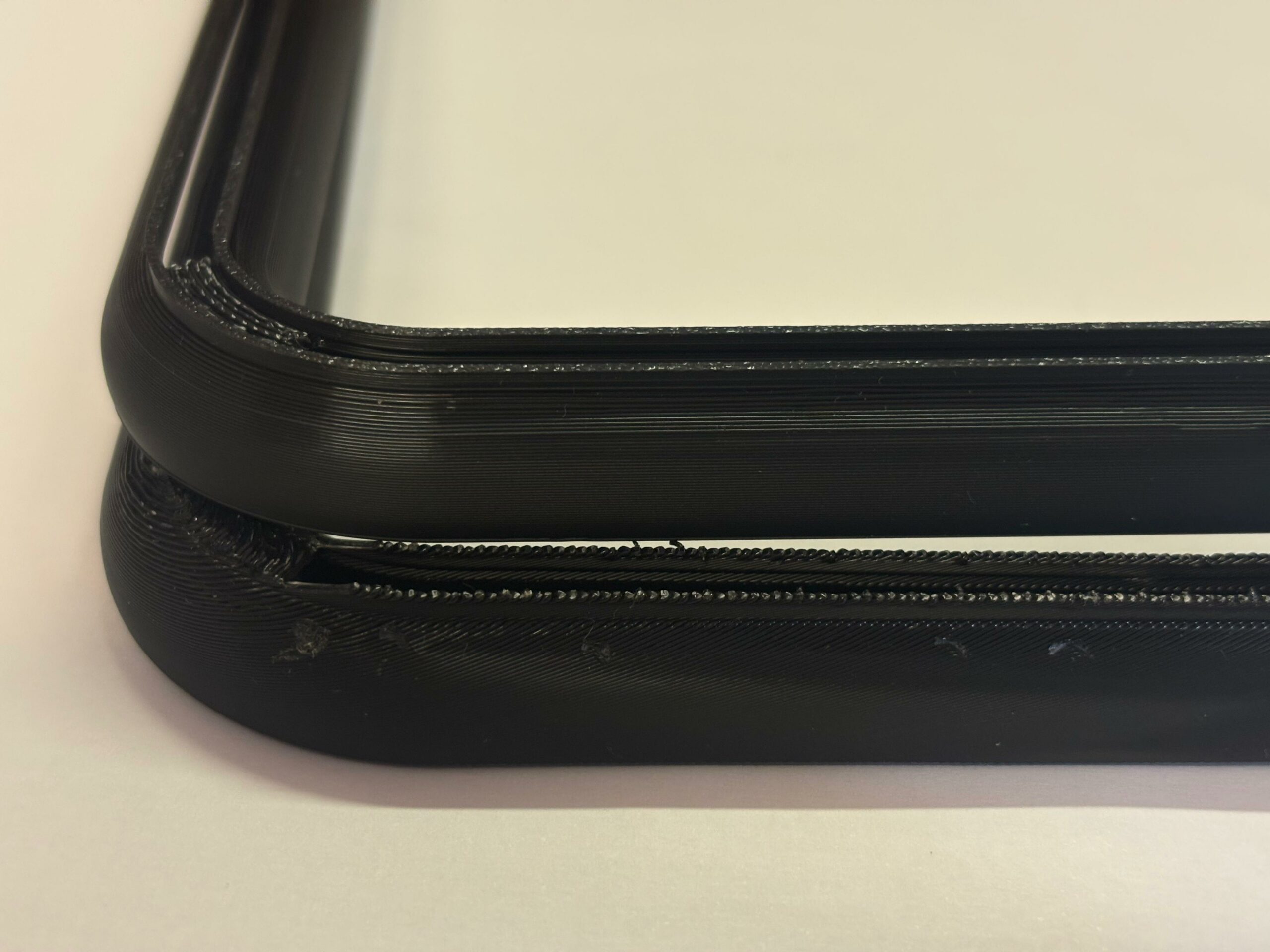

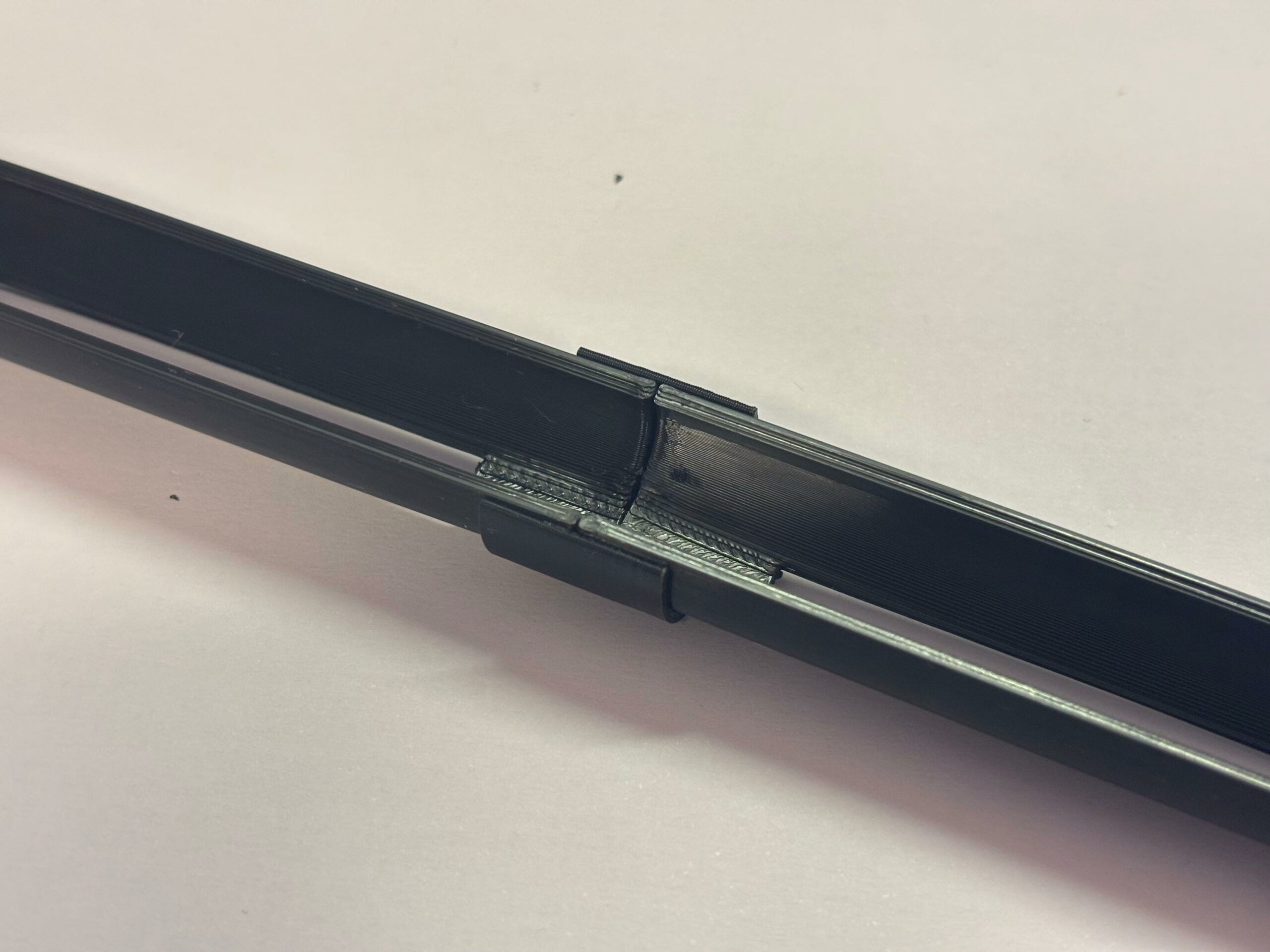

2.2 Debljina sloja
- Štampa sa slojem debljine 1 mm dovela je do deformacija rama i neuspešnog usmeravanja cevi.

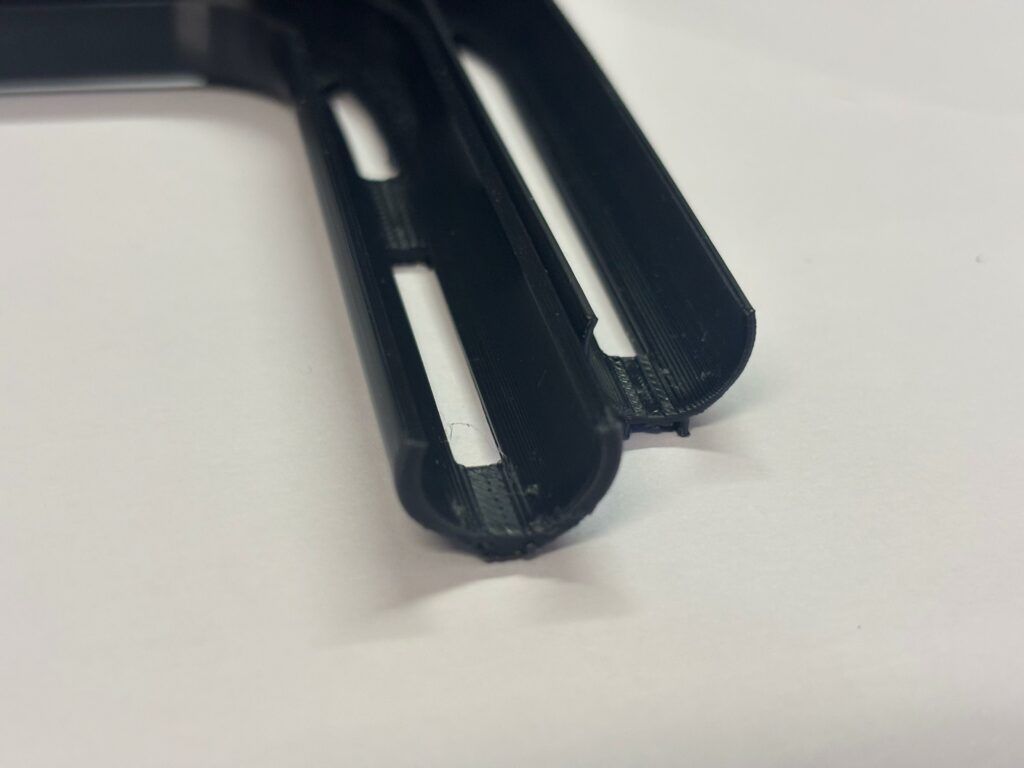

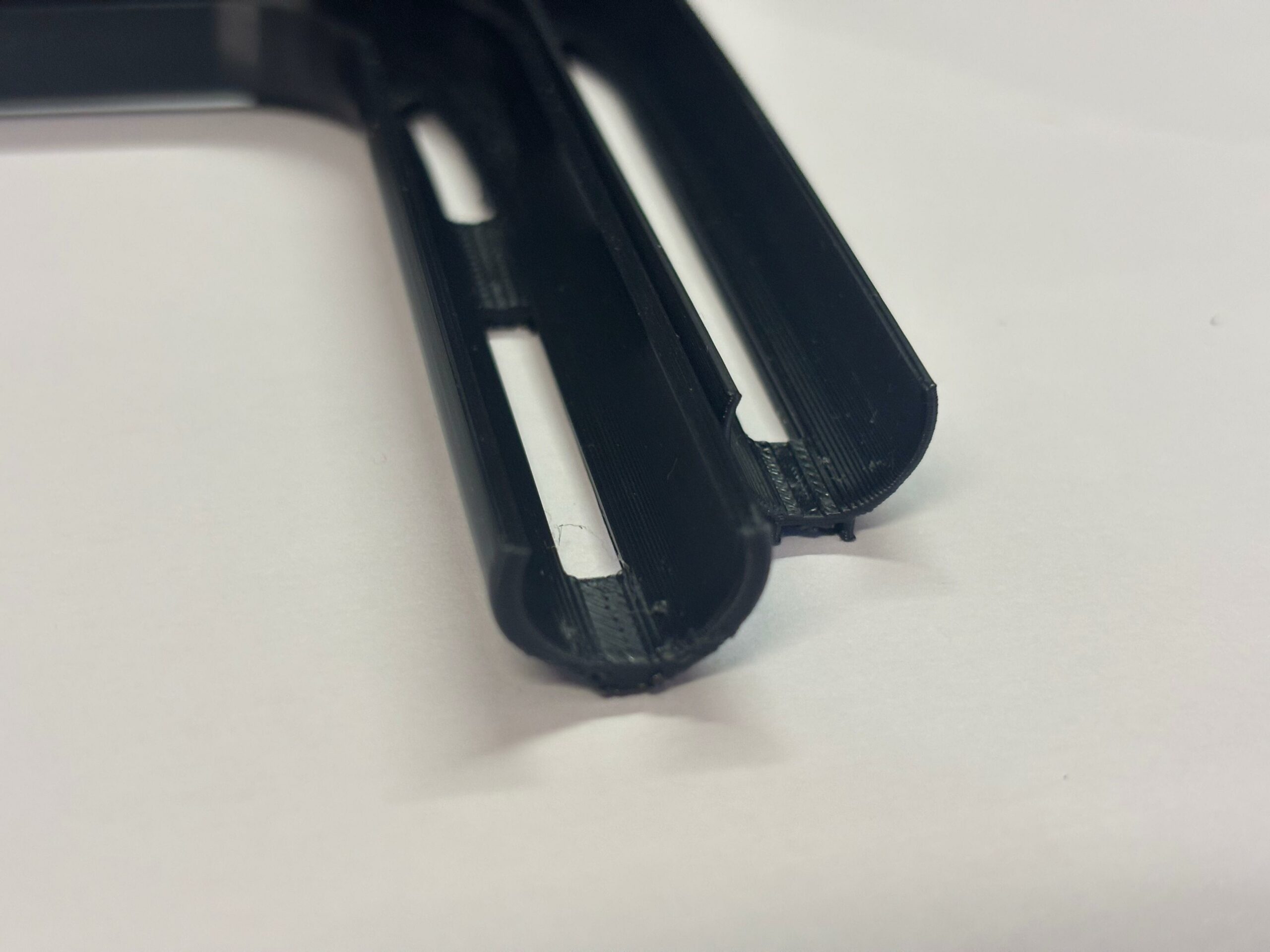

- Štampa sa slojem 2 mm, uz dodatne prečke kod ARGB kanala, pokazala se kao stabilna i funkcionalna varijanta.

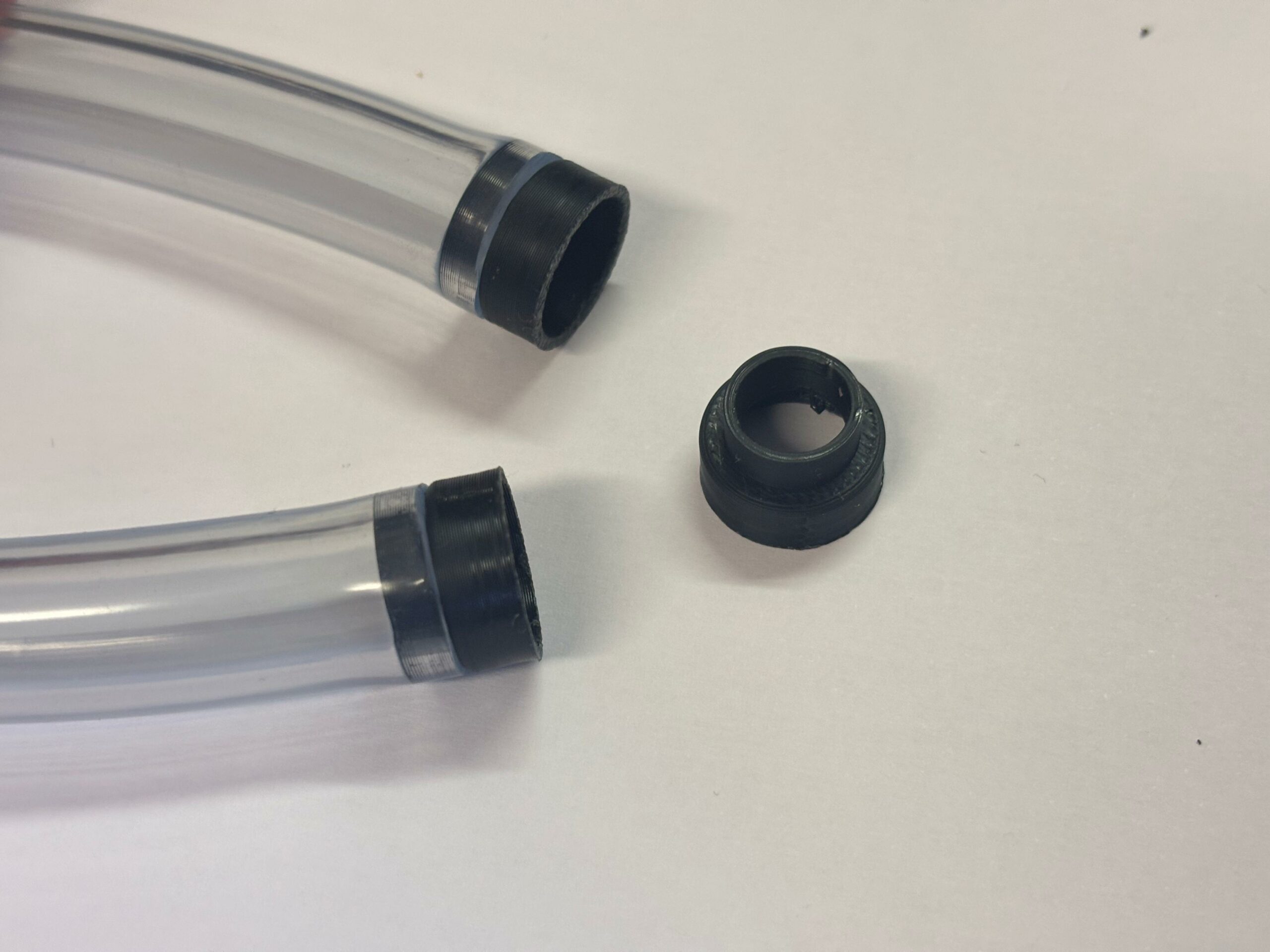

2.3 Fiting i spojnice
3D štampani fitinzi i spojnice uspešno su se uklopili u sistem – nisu propuštali pod pritiskom pumpe i dodatno su stabilizovali ramove, bez narušavanja vizuelnog efekta
3. Spajanje sistema i integracija

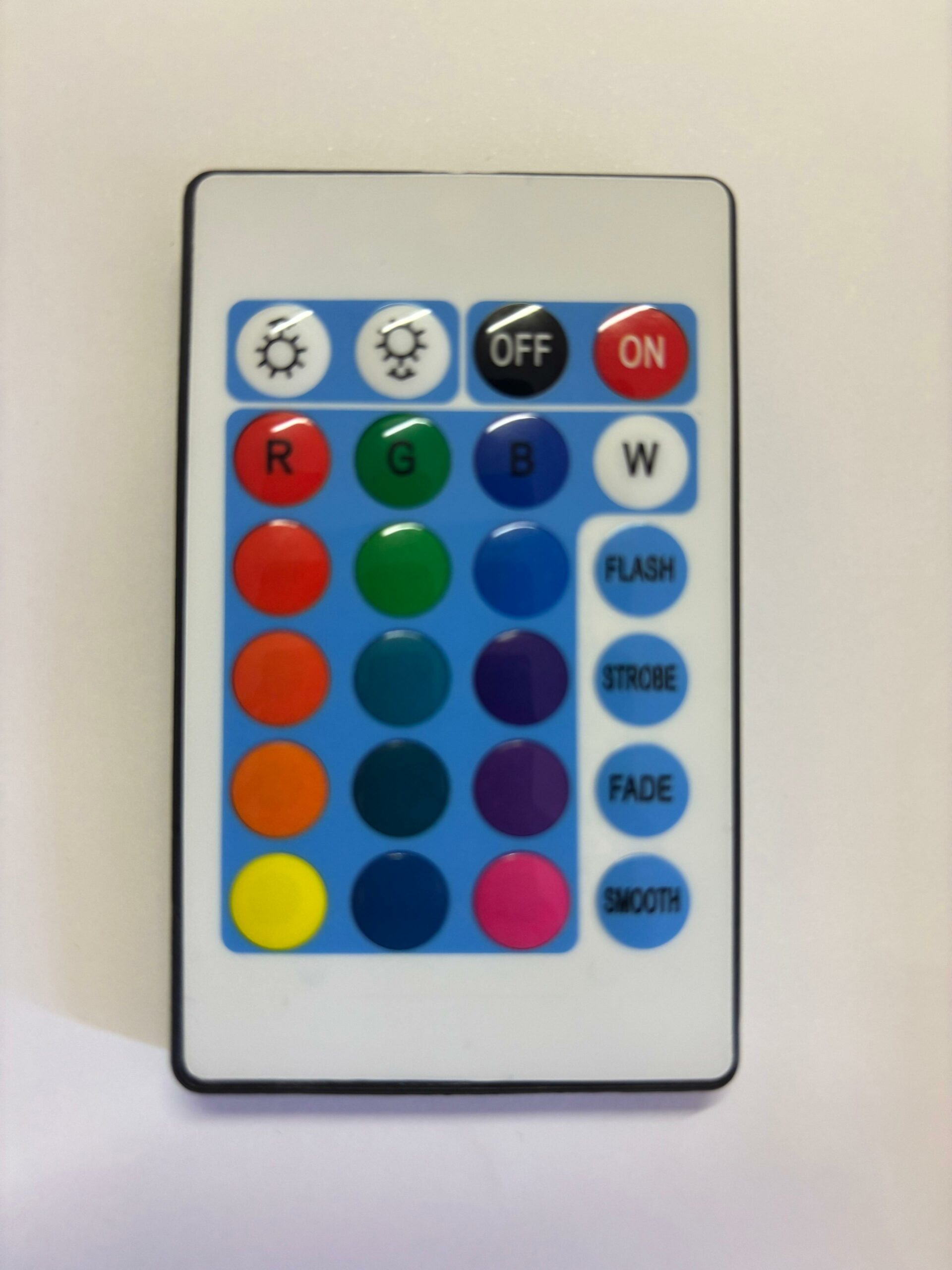

Ugrađena ARGB traka povezana je direktno na matičnu ploču, čime je omogućen potpuni vizuelni efekat sistema i integracija sa softverskim kontrolama osvetljenja
5. Rezultati i diskusija

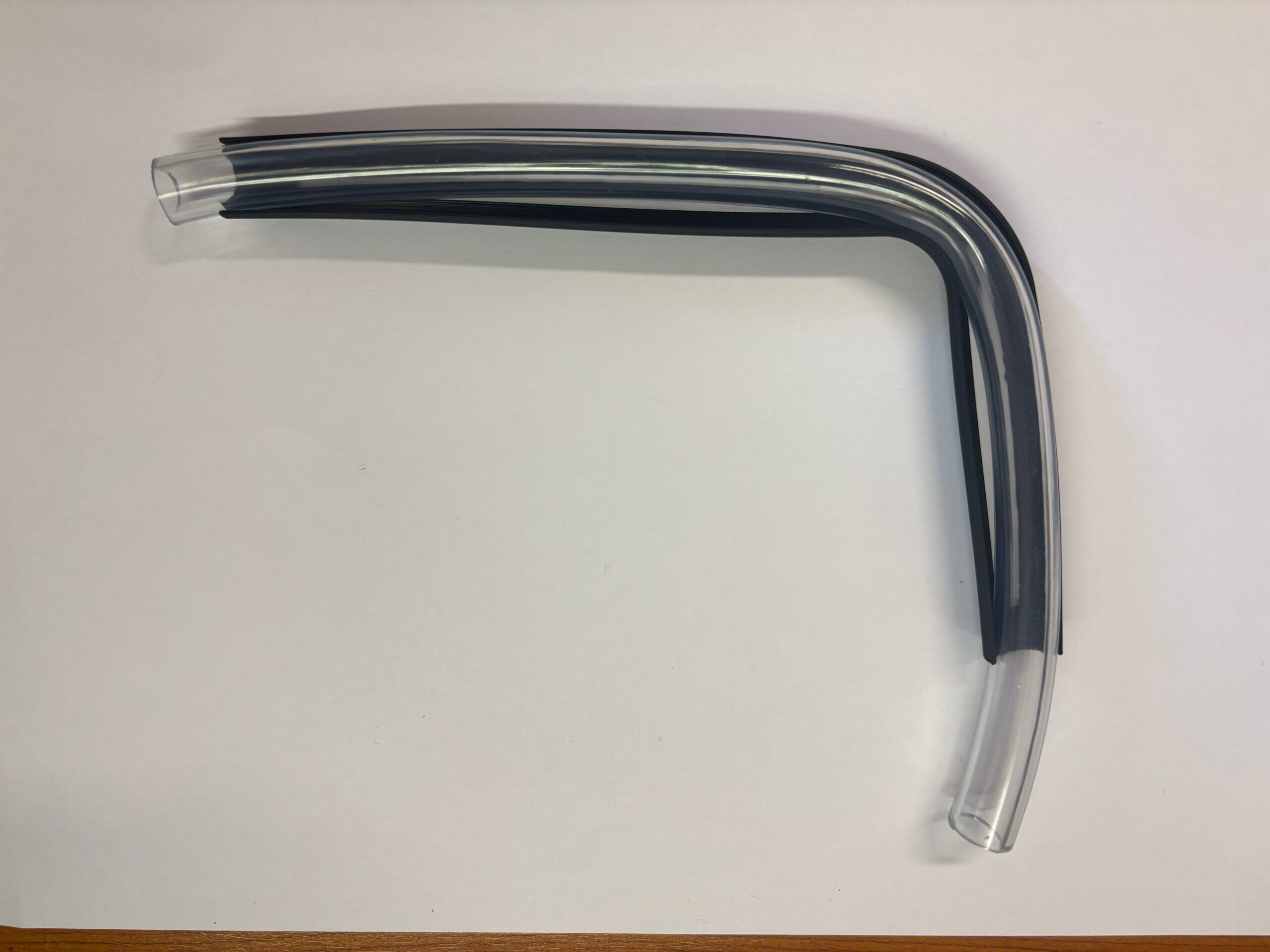

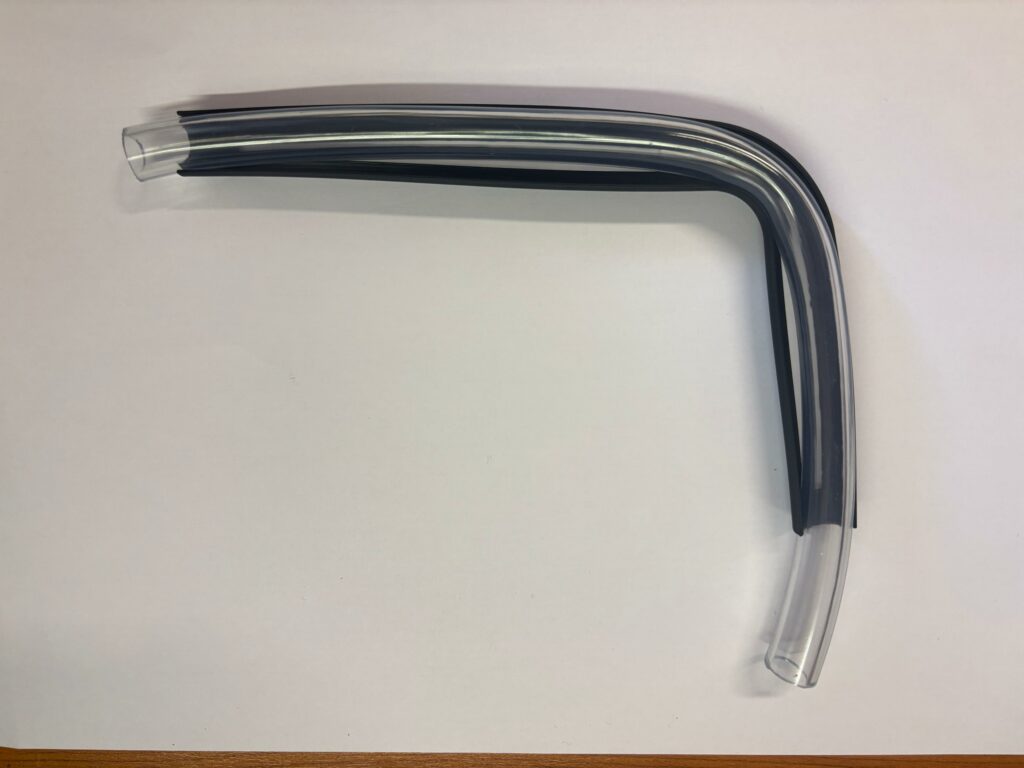

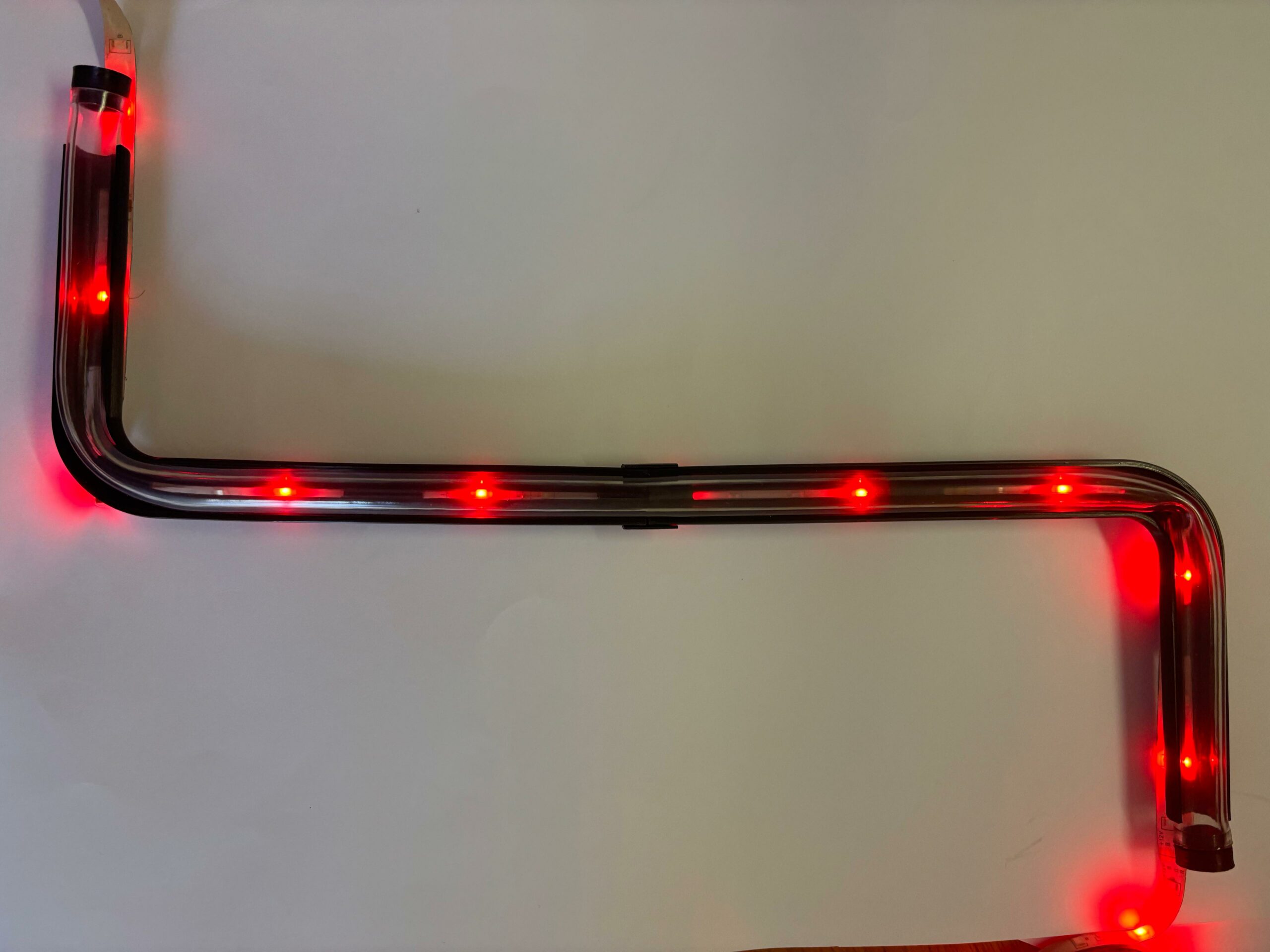

- Postignuto je uspešno modelovanje i 3D štampanje ramova koji omogućavaju da meke cevi u sistemu hlađenja dobiju izgled i funkcionalnost tvrđih cevi.
- Organizacija unutar kućišta postala je urednija, a vizuelni efekat približan hard-tubing sistemima.
- Ukupna cena sistema iznosila je oko 120 € (rashladne jedinice + meka creva + 3D štampa = 10 € dodatnih troškova), što je i do 10 puta jeftinije od custom hard tubing varijanti.
Mane istraživanja:

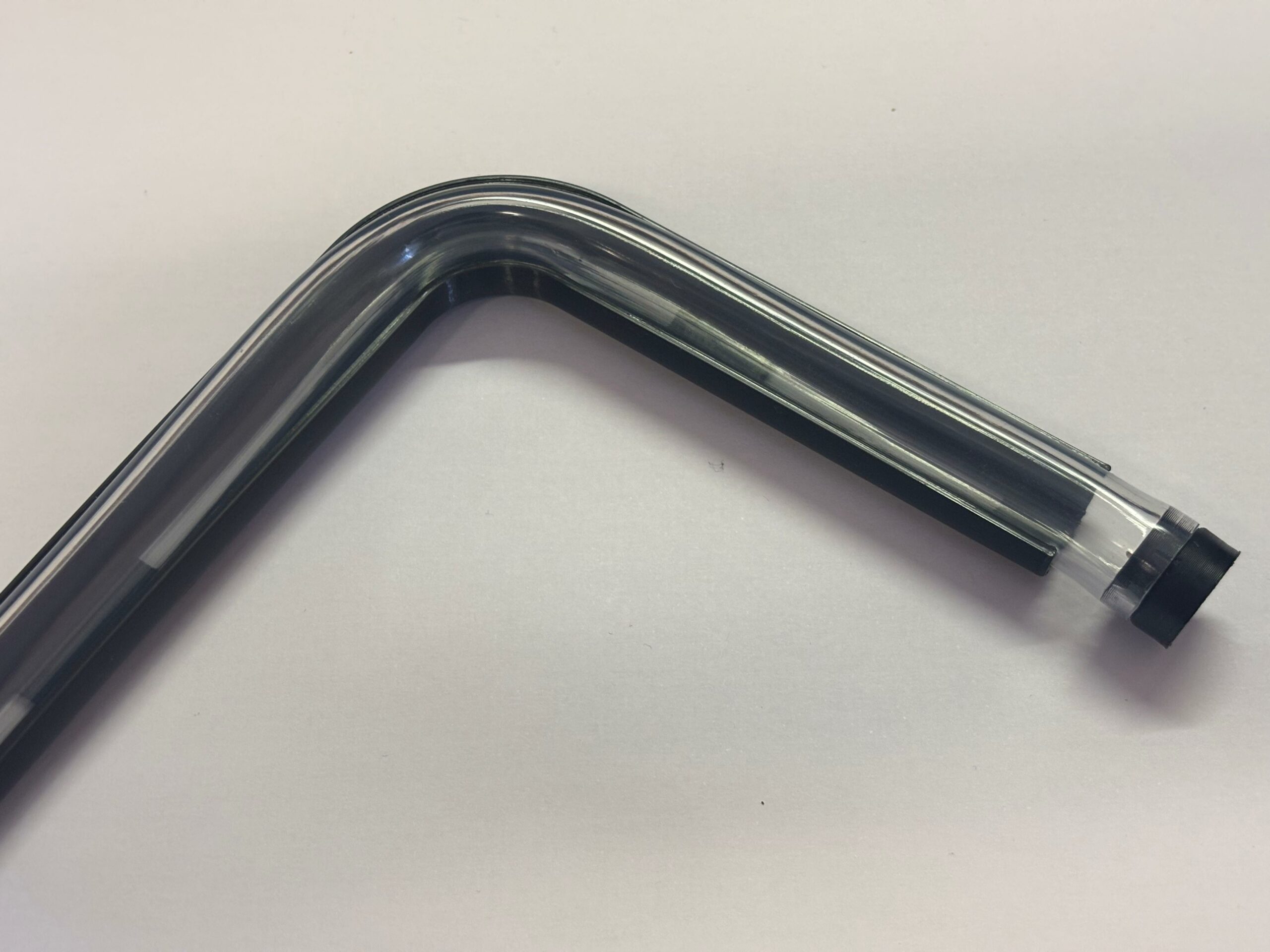

- Na pojedinim uglovima dolazilo je do deformacije cevi, što upućuje na potrebu za izborom creva sa tanjim zidom radi lakše manipulacije.

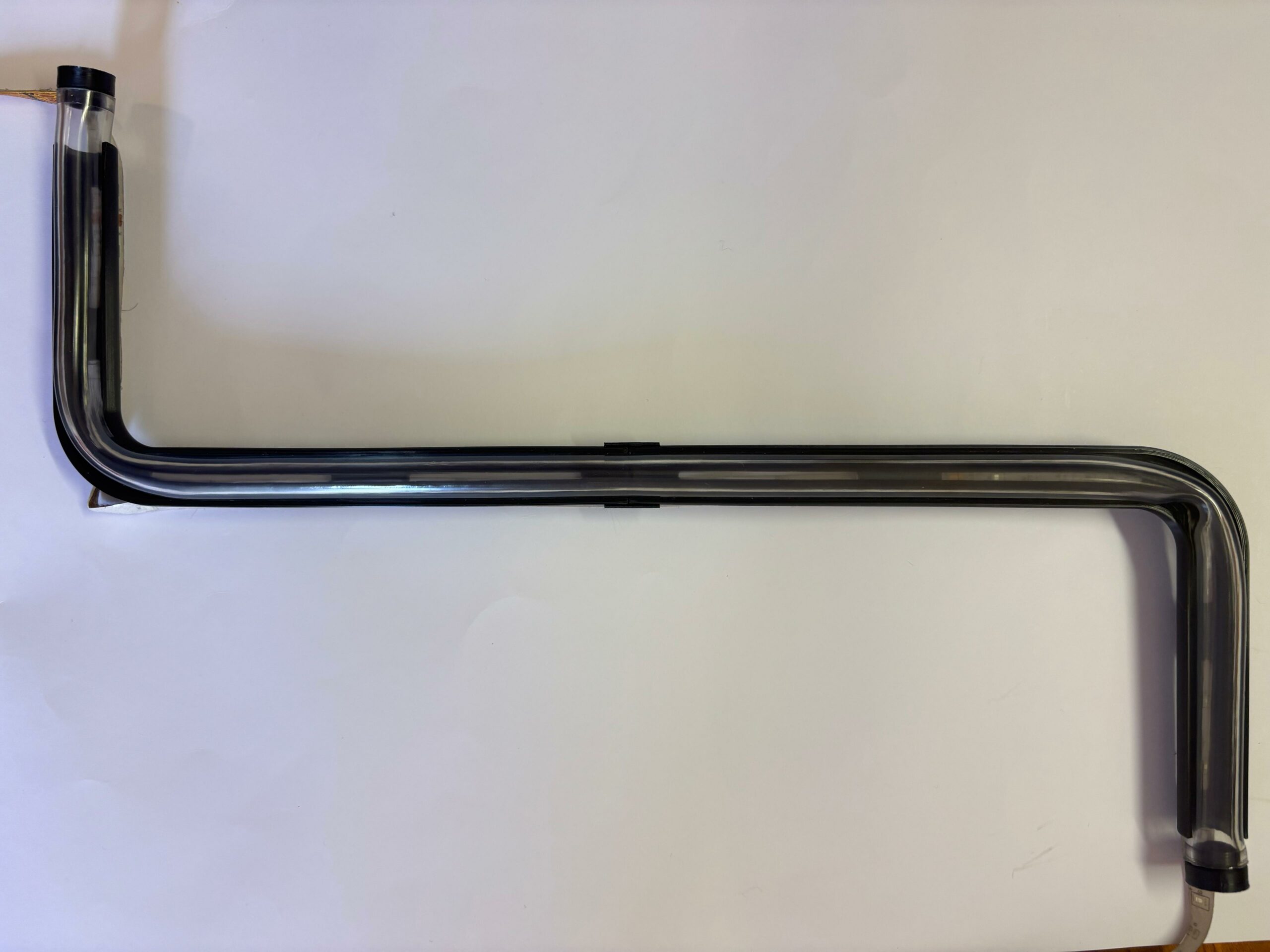

- Ograničenje 3D štampača nametnulo je potrebu za spajanjem više delova rama
6. Zaključak
Ovim istraživanjem potvrđeno je da se 3D štampom mogu izraditi ramovi koji omogućavaju praktično, funkcionalno i estetski privlačno rešenje za sisteme vodenog hlađenja sa mekim cevima. Rešenje nudi značajnu uštedu, jednostavniju instalaciju i vizuelni efekat hard tubing sistema, što ga čini pogodnim za širu primenu u PC entuzijastičkoj zajednici.
