Druga faza istraživanja podrazumeva rad u Grasshopper-u.
Metoda I:
Prva metoda podrazumeva istraživanje ravanske teselacije
Odabirom određenog elementa multiplikacije, u ovom slučaju jednakostraničnog trougla, njegovim pozicioniranjem, dimenzionisanjem i umnožavanjem, formirana je kontinualna mreža sačinjena od heksagonalnih poligona.

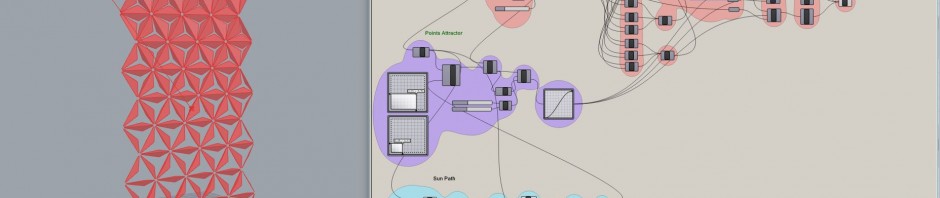

Prvi postupak programske procedure podrazumeva opciju “ Triangular “ za oblikovanje primarnog elementa u definisanoj ravni “ XZ ”. Extrude-ovani elementi su definisani centrom i ivicama koje povezane sa centrom čine flap-ove. Alatkom “ Rotate Axis “ omogućavamo rotiranje dobijenih flap-ova.
Drugi postupak podrazumeva definisanje “ atraktor “ tačke preko “ MD Slider-a “.
Treći postupak podrazumeva uvođenje solarnog luka kao sredstva koje vrši uticaj na otvaranje i zatvaranje flap-ova dejstvom sunčevih zraka.
Metoda II:
Druga metoda podrazumeva istraživanje prostorne teselacije
- Prvi korak podrazumeva uvođenje krive i dodavanje ravni radi definisanja površi.
- Drugi korak jeste odabir poligona, kao i broj njegovih strana, koji se pomoću alatke “ Loft “ spajaju u jedinstvenu strukturu.
Dodavanjem alatke “ Rotate ” omogućava se njeno rotiranje. - Treći korak je primena alatke “ Deconstruct Brep “ radi dekonstrukcije na osnovne segmente ( ivice, tačke i površi ).
- Četvrti korak jeste podela dobijenih ’’ traka ’’ na trouglove uz pomoć alatke “ Triangular Panels “.
- Peti korak podrazumeva pronalaženje centra svih panela, odnosno gde se taj centar nalazi na površi kako bi se definisao vektor normale. Dobijene tačke se pomeraju za određenu distancu koja je fiksna, kako bi se dobio vrh piramida na trouglovima.
- Šesti korak je skaliaranje trouglova u odnosu na tačku, odnosno vrh piramide i njihovo spajanje uz pomoć alatke “ Loft “.
- Sedmi korak jeste dobijanje otvora. Pronalaženjem tačke na površi, dobija se mesto od kog kreću otvori. U zavisnosti od faktora skaliranja zavisi i veličina otvora.
