U prethodnom postu definisani su: konstrukcija (stubovi) , rampe i podesti, dimenzije atrijuma. Treba definisati krovnu ploču sa otvorom za atrijum i fasadu objekta.
- Fasada
Prvi korak je povezati liniju fasade iscrtanu u rhino-u sa linijom u grasshoperu (Set one curve) .Sledeće je kopiranje (Move) linije na krajnju visinu fasade što je već određeno parametrima visine i broja spratova pa samo uvezati sa tim već postojećim sliderima. Stvaranjem lofta između njih dobije se površina. Nju treba podeliti na vertikalne i horizontalne sa Divide i slider-ima kontolisati podelu u zavisnosti od željenih dimenzija staklenih panela. Debljina staklenih panela se dobija sa Extrude u x i y pravcu.
Fasada može imati proizvoljan oblik,a podela će se prilagoditi.

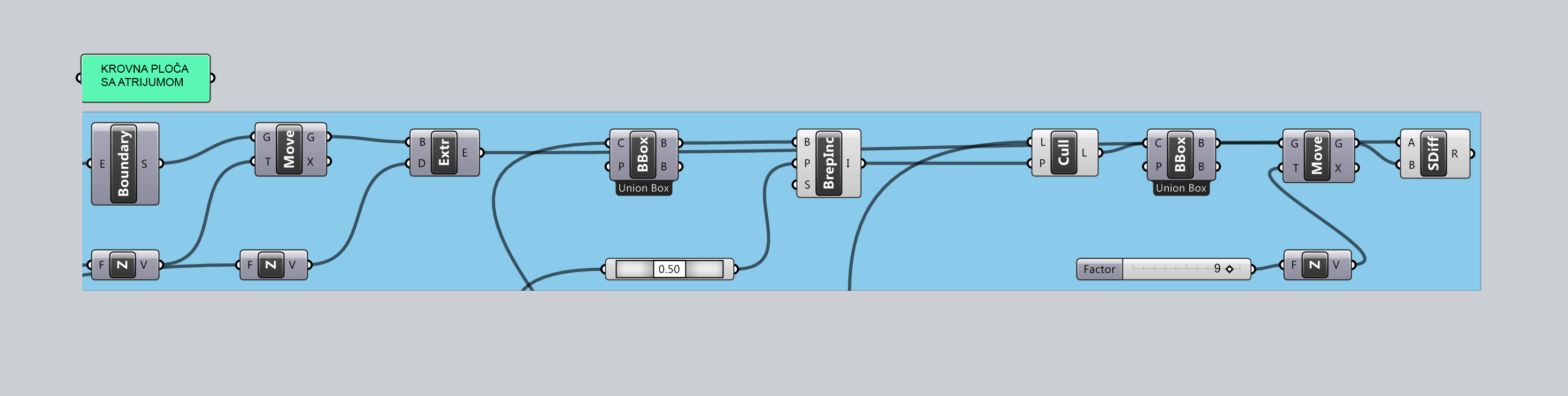

- Krovna ploča sa otvorom za atrijum se mora posebno definisati jer se jedina razlikuje od ostalih međuspratnih konstrukcija povezanih rampama.Dobija se kopiranjem linije fasade od koje se pravi površina (Boundary) koja se kasnije extruduje za istu debljinu kao i ostale ploče.Otvor za atrijum se dobija pomoću alatke Solid difference , odnosno oduzimanjem jedne geometrije od druge. Prva je krovna ploča, a druga je geometrija koju definiše raster stubova, odnosno koja je dobijena povezivanjem obodnih stubova-stubova na ivicama atrijuma.

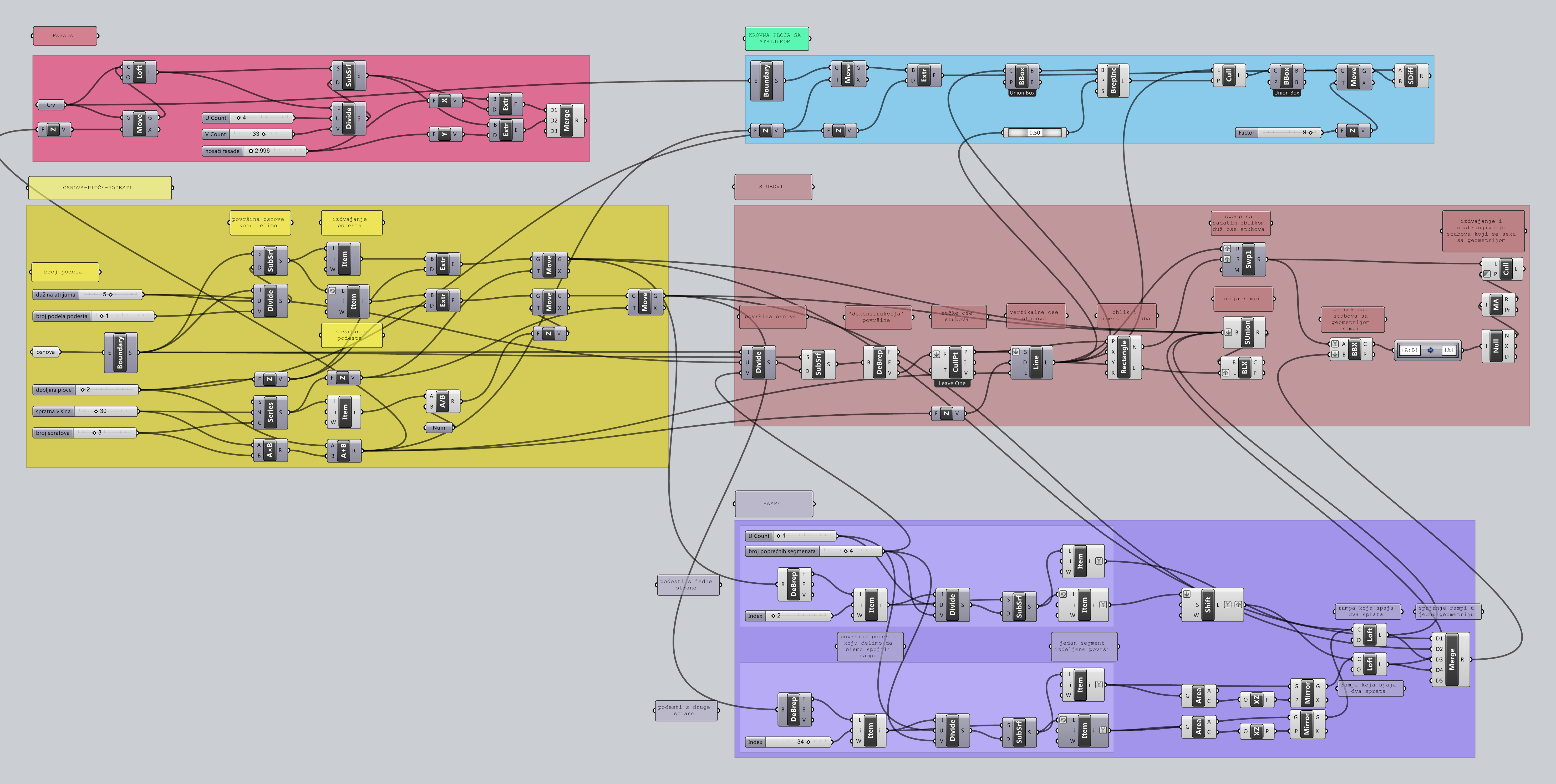

Izgled cele definicije:
Ova Grasshoper definicija se može primeniti na različite oblike osnova koji prate istu logiku, a menjenjem određenih parametara mogu se dobiti i novi, interesantni oblici unutrašnjeg uređenja koji su varijacija na temu povezivanja spratova rampama.
Postupak:

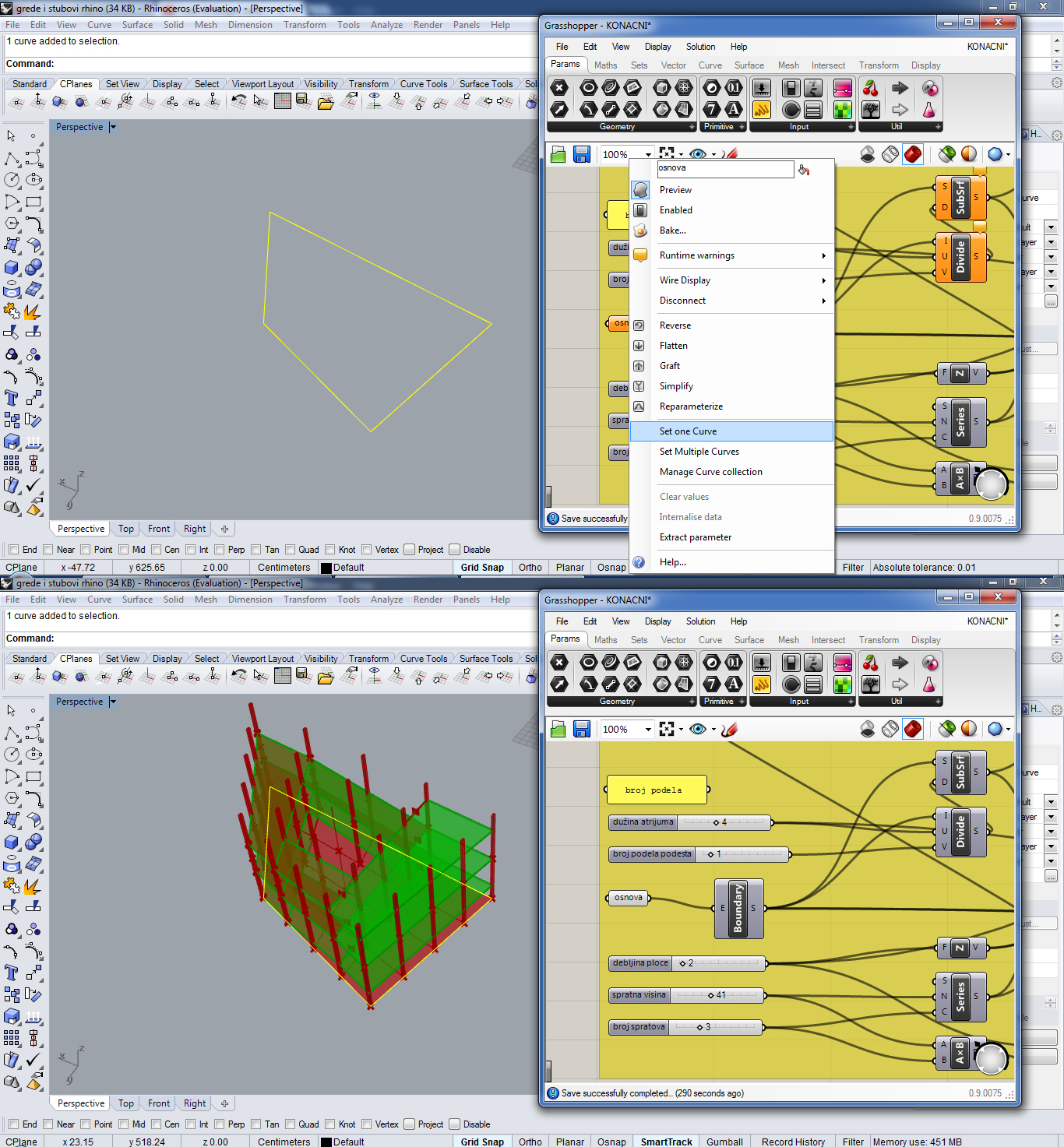

Iscrtati proizvoljnu osnovu (četvorougaonu) u rhino-u,a zatim tu krivu povezati sa krivom u grasshoperu koja označava oblik osnove. (Set one curve). Automatski se pojavljuje ceo objekat sa stubovima i rampama. Pomoću slidera, lako se mogu dobiti: željeni broj spratova,spratna visina,debljina ploče i sl.
Primeri:
*objekti prikazuju samo neke od mogućnosti i varijacije oblika,nije razmatrana njihova funkcija i estetika
Neke od ostalih mogućnosti koje se mogu dobiti ovom grasshopper definicijom:
Geometija se može iz grasshopera preneti u Rhino (klikom na Bake ) gde postaje 3d model koji se direktno može menjati i editovati ali se gubi veza sa parametrima.
