II faza rada je rad u softverima Rhinoceros i Grasshopper, modelovanje željenog oblika.
Parametrijskim modelovanjem moguće je dobiti, veoma brzo, više različitih primera.
Proces modelovanja waffle struktura je poprilično sličan u svakom pristupu:

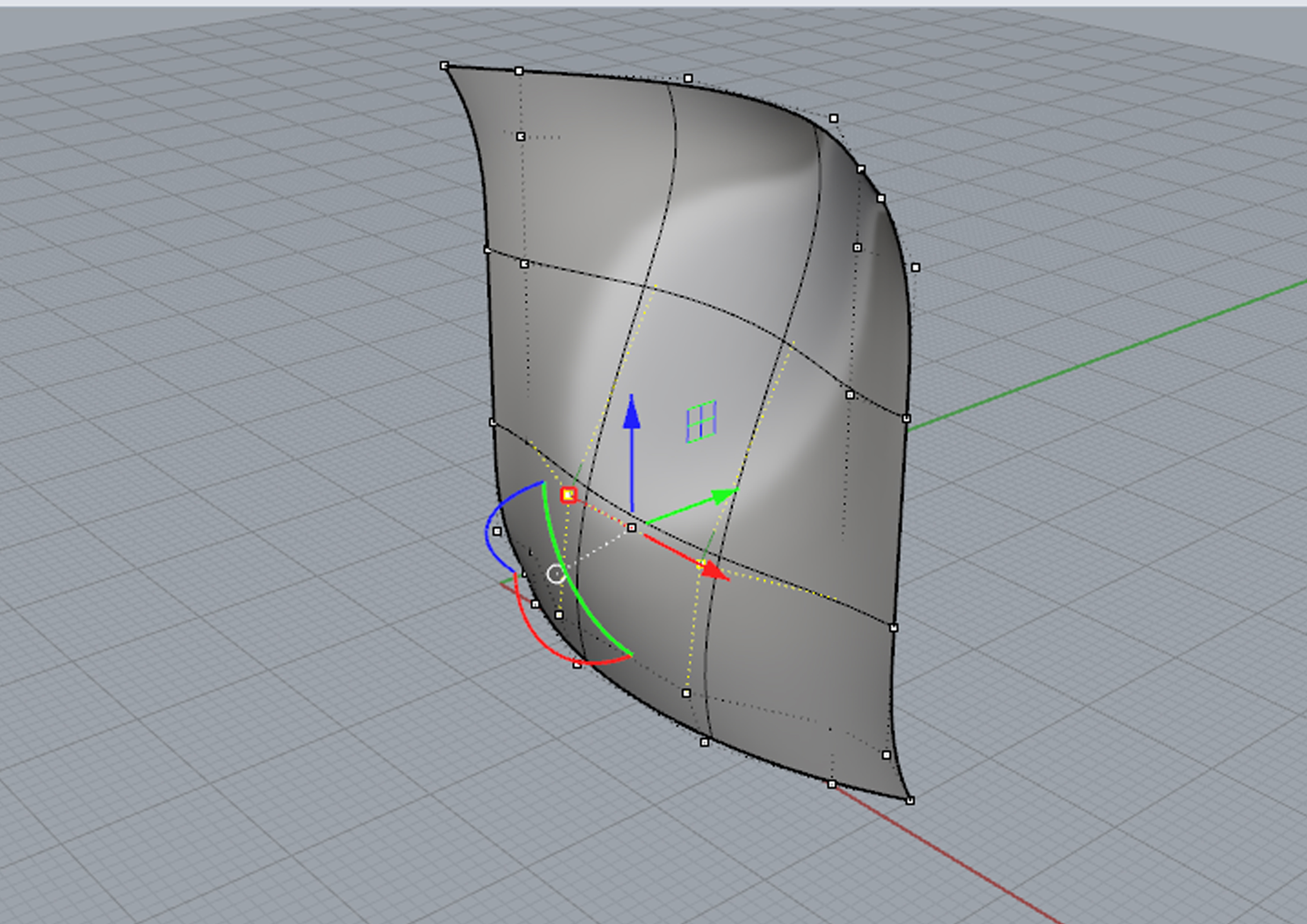

U Rhinoceros-u modelujem površ / Surface, dobiljam željena zakrivljenja pomeranjem konturnih tačaka.
Kada postignem željeni oblik, površ prebacujem u grasshopper.
U Grasshopper-u tok rada je sledeći:

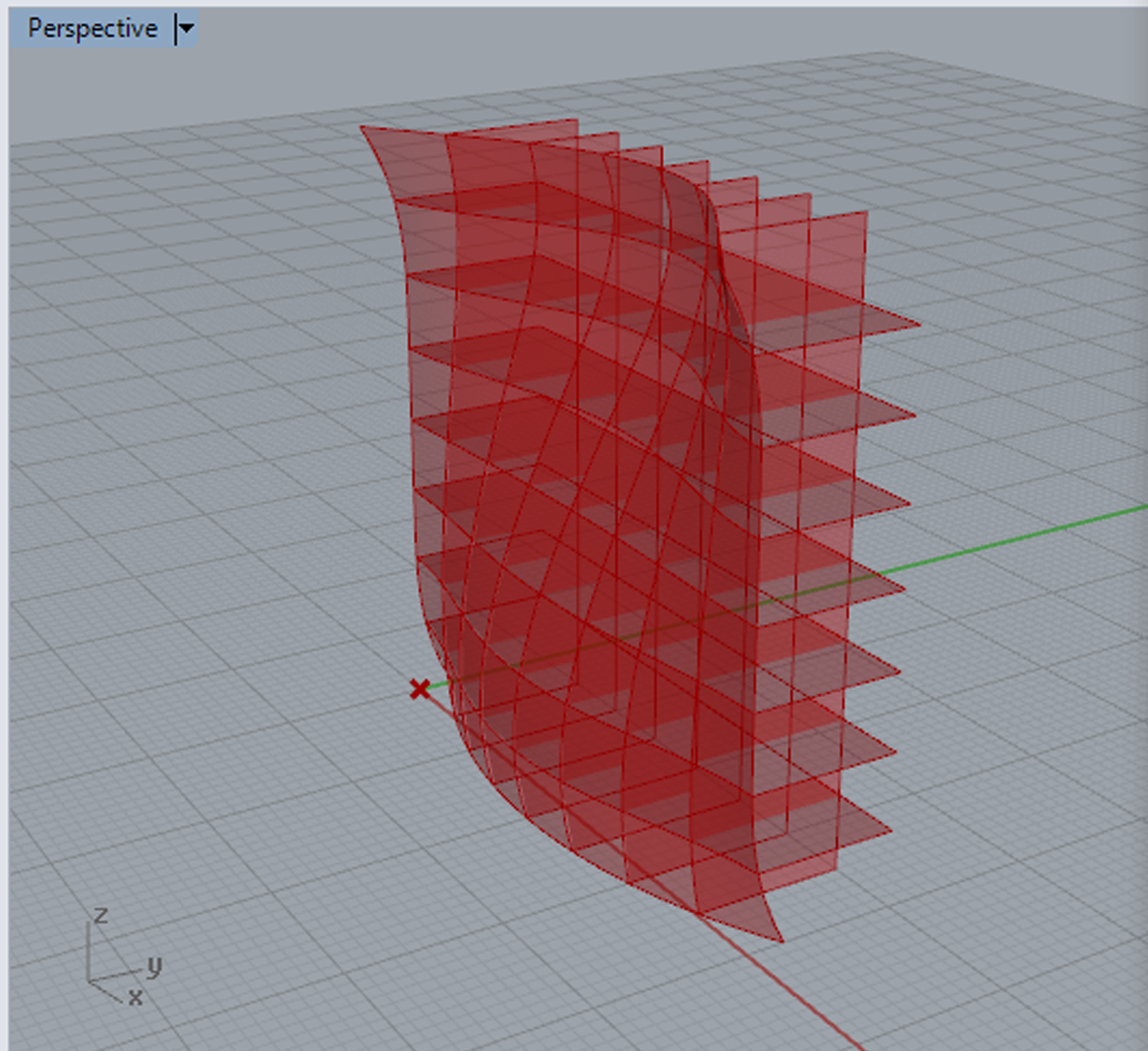

Površ delim na konture u željenom pravcu koje predstavljaju broj rebra, komandom Contour.
Projektujem dobijene konture na željenu ravan na zadatom rastojanju.
Spajanjem kontura i njihovih projekcija komandom Ruled Surface dobijam površ izmedju linija koje su ujedno i dubina elementa.
Komandom Cull Index sam izdvojila prve i poslednje elemente u nizu, zbog estetike.
Debljinu rebara dobijam komandom Extude.
Kako bi čitava konstrukcija bila izvodljiva potrebno je napraviti zareze, tačnije, mesta preseka medjusobno upavnih površi.

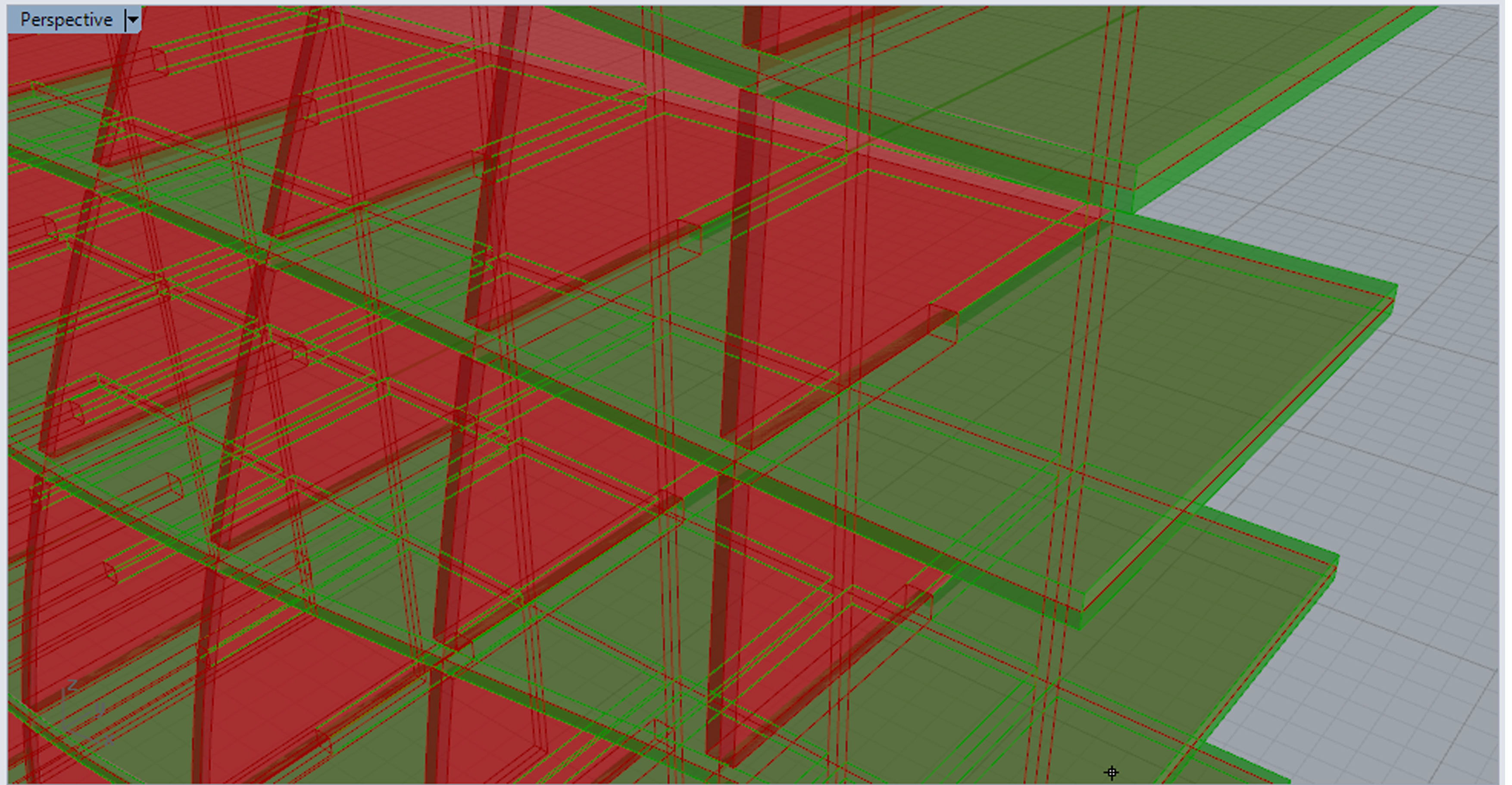

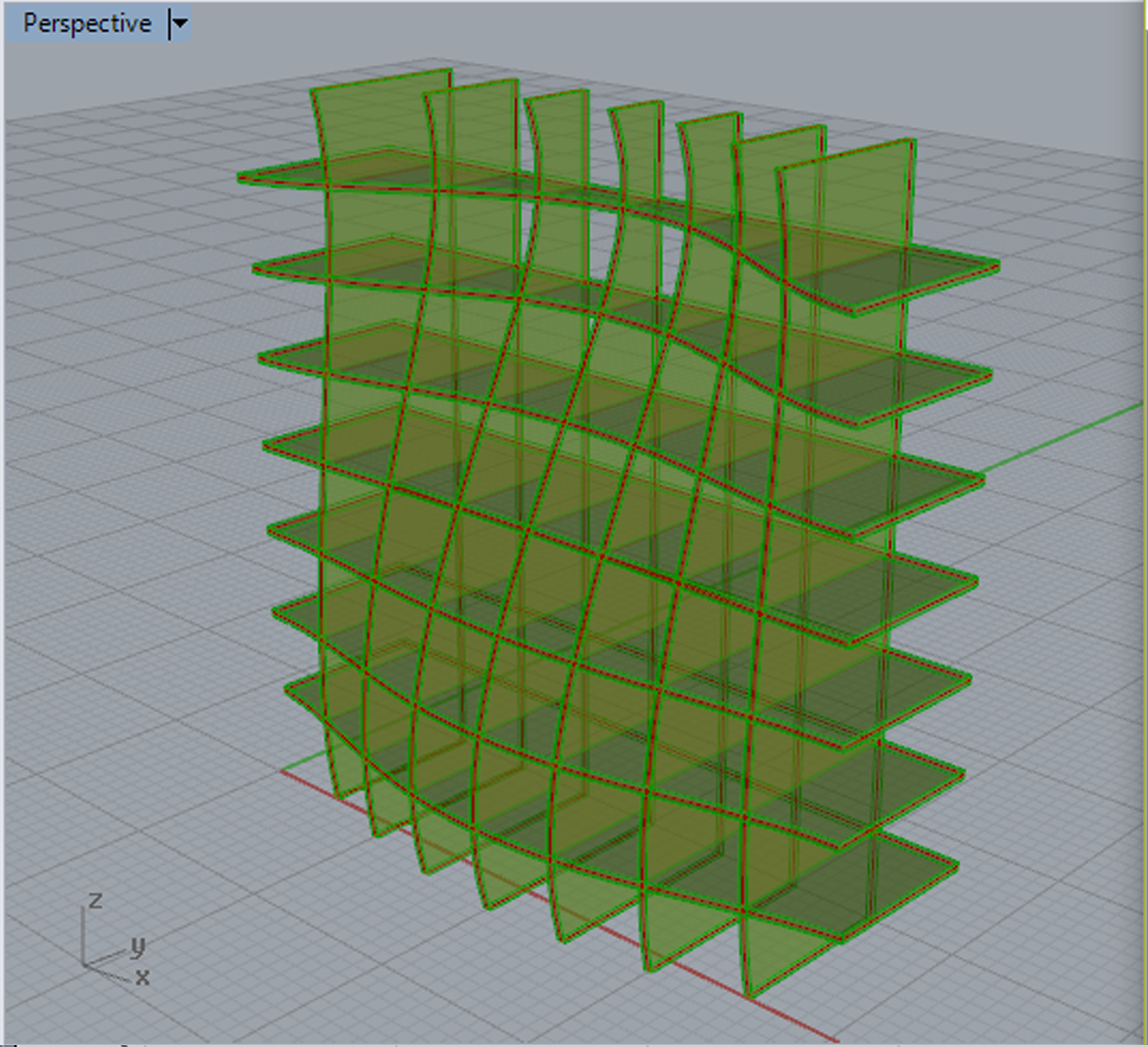

Komandom Brep I Brep (BBX) dobijam presek površi. Kreiram četvorougaonike u tačkama preseka. Tačke se nalaze na sredini presečnih linija. Veličina četvorougaonika odgovara debljini elemenata. Komandama Extrude i Cap Holes dobijam zatvorene površi koje su potrebne kako bih našla presek tj. razliku (komanda Solid Difference ) izmedju rebara i dobijenih kvadrata.

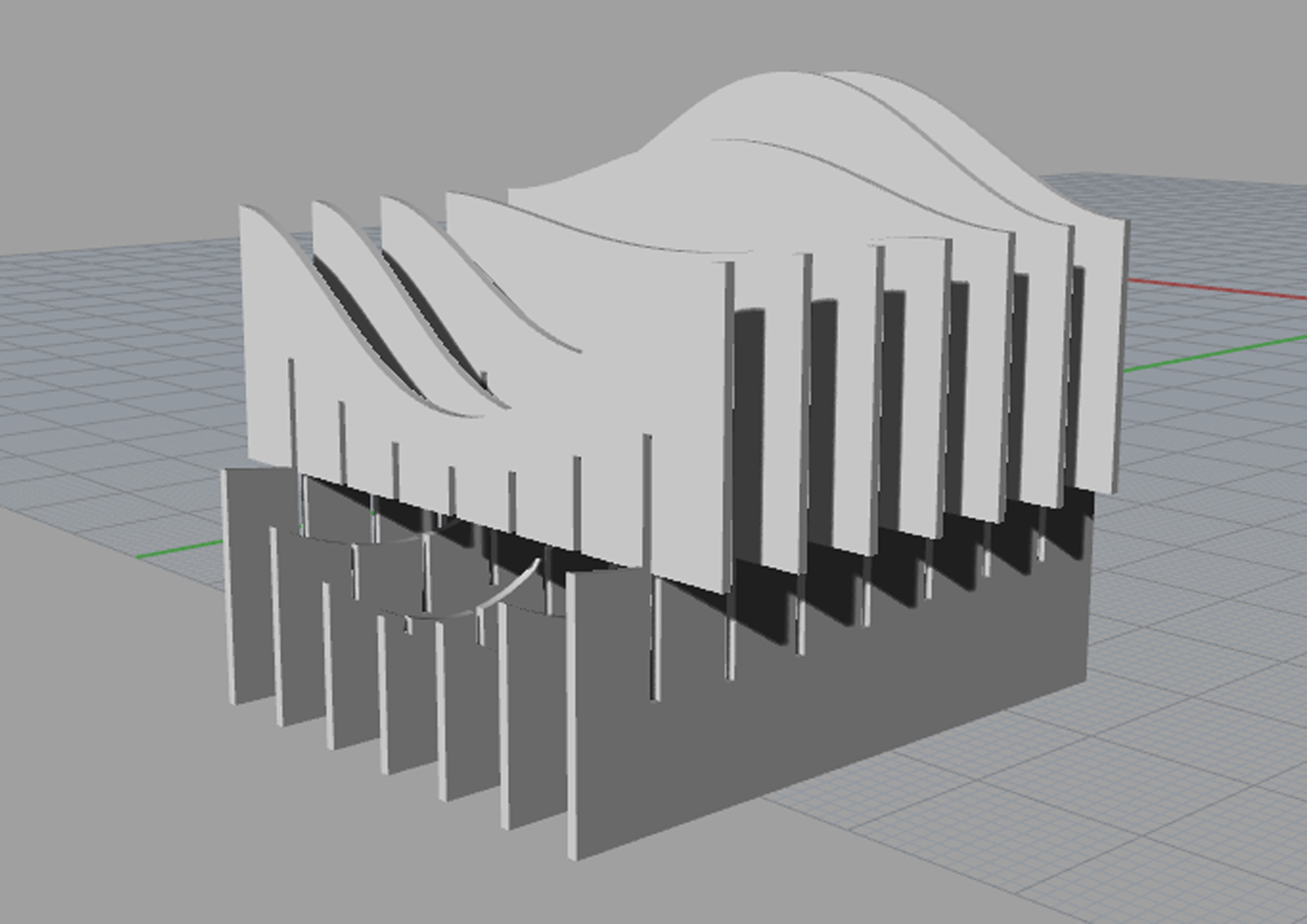

Na taj način dobijam elemente koji su zasečeni tako da se mogu medjusobno spojiti.
Pomoću slajdera se može menjati broj rebara – razmak izmedju njih, njihova debljina kao i visina citavog elementa i na taj način dobiti više različitih rešenja.
Takodje, sličnim postupkom rada u Grasshopperu moguće je dobiti varijacije waffle struktura u zavisnosti od toga kakav oblik želimo da postignemo.

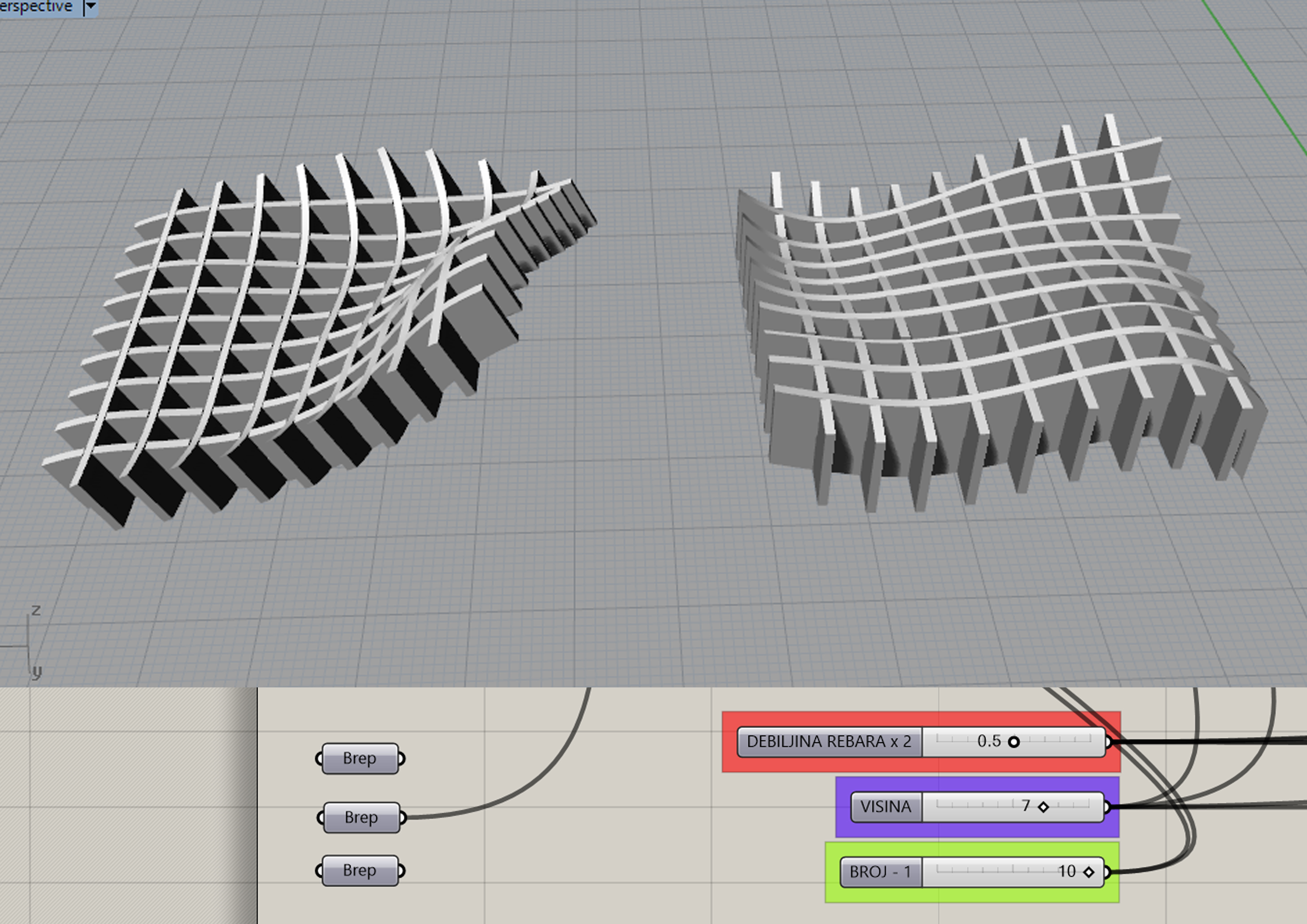

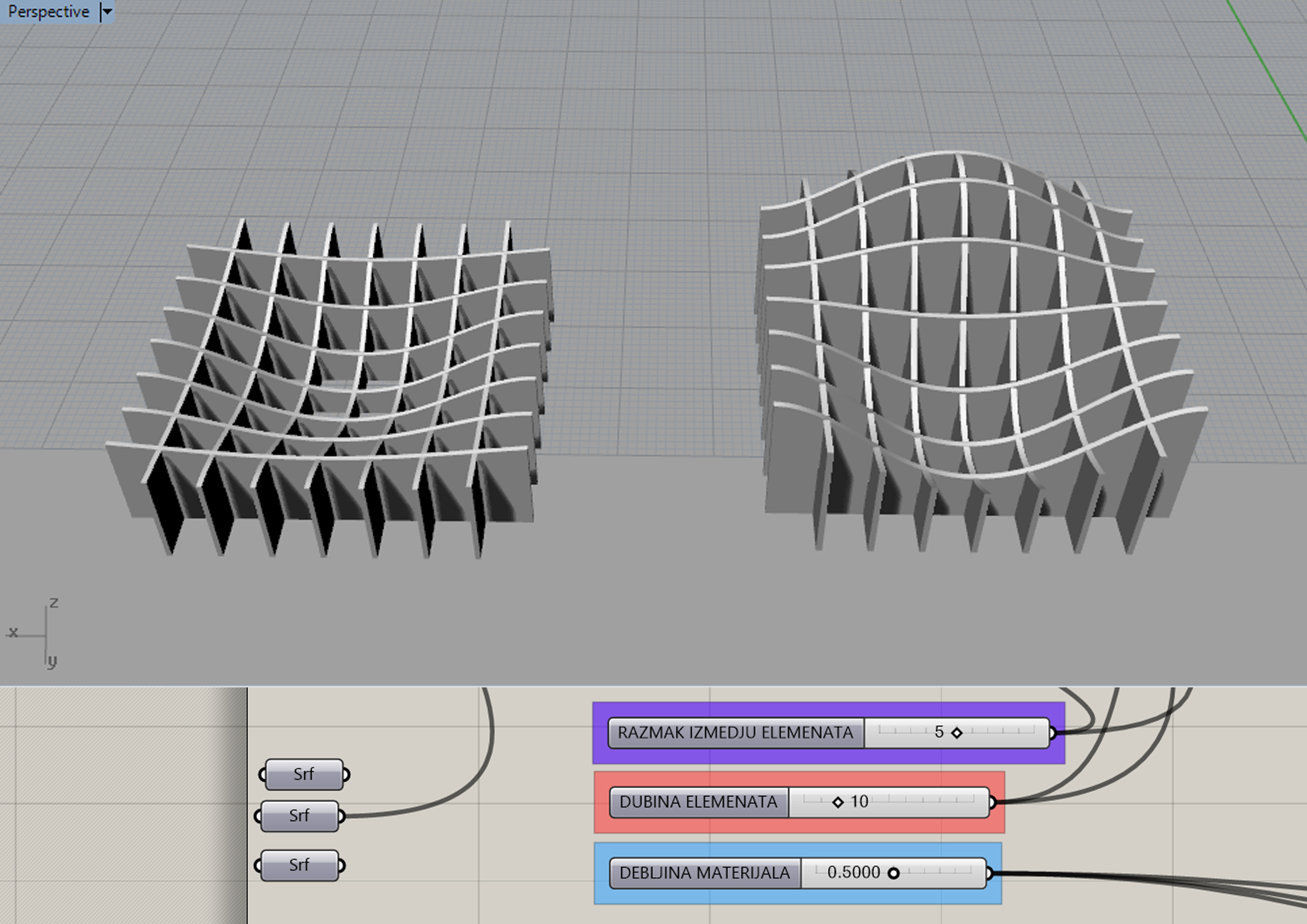

( fotografija 06: linije extrudovane u pravcu Z ose, fotografija 07: linije projektovane na XY ravan. )
Fotografija 06
Fotografija 07
Željeni rezultat je fotelja tako da ću se zadržati na ovom obliku i baviti se pripremom za izvodjenje.
