Završni koraci
Sledeći koraci su identični kod oba pristupa. Korak 6 služi formiranju takozvane „Waffle“ strukture oblika koji sam prethodnim koracima modelovala.
5) Kvadri
Postavila sam kvadar koji seče objekat i čija je debljina znatno manja od ostale dve dimenzije, koristeći alat „Box“ (Create > Geometry > Standard Primitives). Ostale dve dimenzije prilagodila sam širini i visini paralelnog preseka. Pretvorila sam kvadar u „Editable Poly“ i umnožila dovoljno puta (Pomeranje u smeru glavnog oblika, držeći dugme „Shift“ na tastaturi). Na ovaj način dobila sam niz kvadara koji su raspoređeni ravnomerno, celom dužinom preseka. Isti postupak sam ponovila i sa kvadrima u smeru normalnom na prethodni.
Sve dobijene kvadre povezala sam u jedan element, uz pomoć opcije „Attach“.
6) Struktura
Alat „Boolean“ (Create > Geometry > Compound objects) i njegova opcija „Intersection“ stvara presek organskog oblika i kvadara, dajući završnu strukturu objektu.

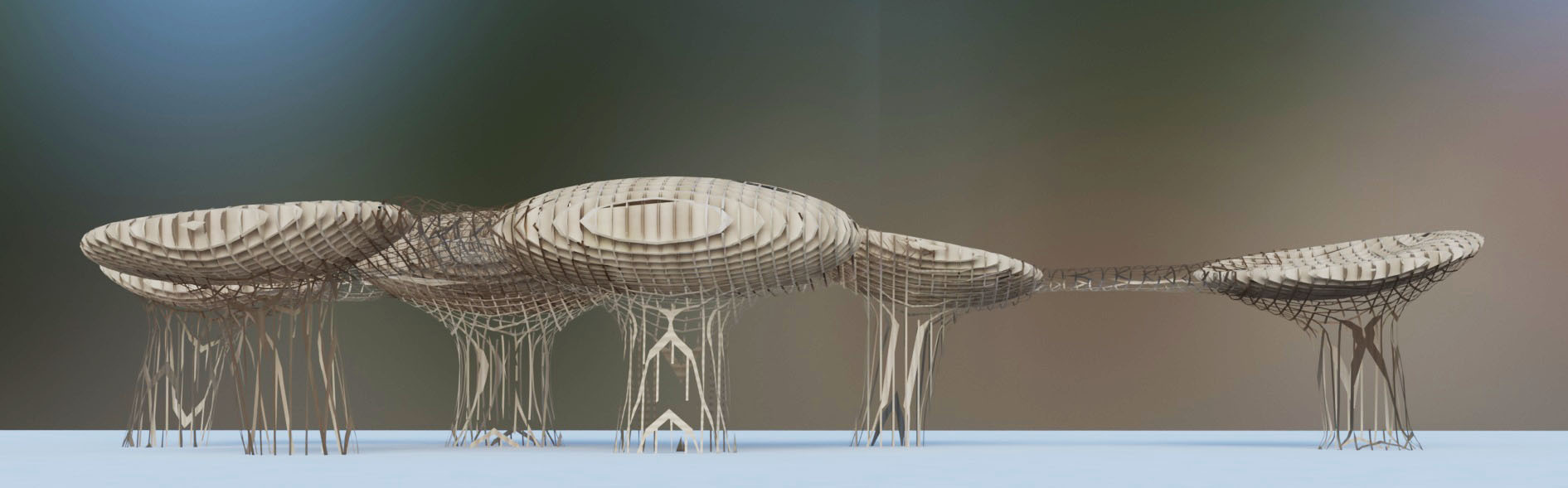

Vizuelizacija – Renderi dve metode
Razlaganje oblika na manje složene geometrijske forme:
Modelovanje celog složenog oblika od jedne ravni:
Poređenje rezultata dva pristupa
Prvim pristupom dobija se model sličniji građevini po obliku. Međutim, komplikovaniji je jer zahteva više alata i ne proizvodi potpunu sličnost u strukturi. Delovi objekta oblikovani elipsoidima, dali su bolji rezultat (posle opcije „Boolean“) od drugog pristupa. Ali, delovi oblikovani cevima dali su nezadovoljavajući rezultat, jer je opcija „Boolean“ delovala samo na površini, pa su cevi ostale šuplje.
Kod drugog pristupa sam primetila da je zahtevniji za računar tokom primene alata „Boolean“ na već složeni oblik. Manje greške i poligoni koji su suvišni se mogu lako i brzo izbrisati pojedinačno. Ovaj pristup zahteva savladavanje korišćenja alata „Soft selection“. Jednostavnije se dolazi do željenog oblika. Rezultat je puna, ujednačena „Waffle“ struktura.
