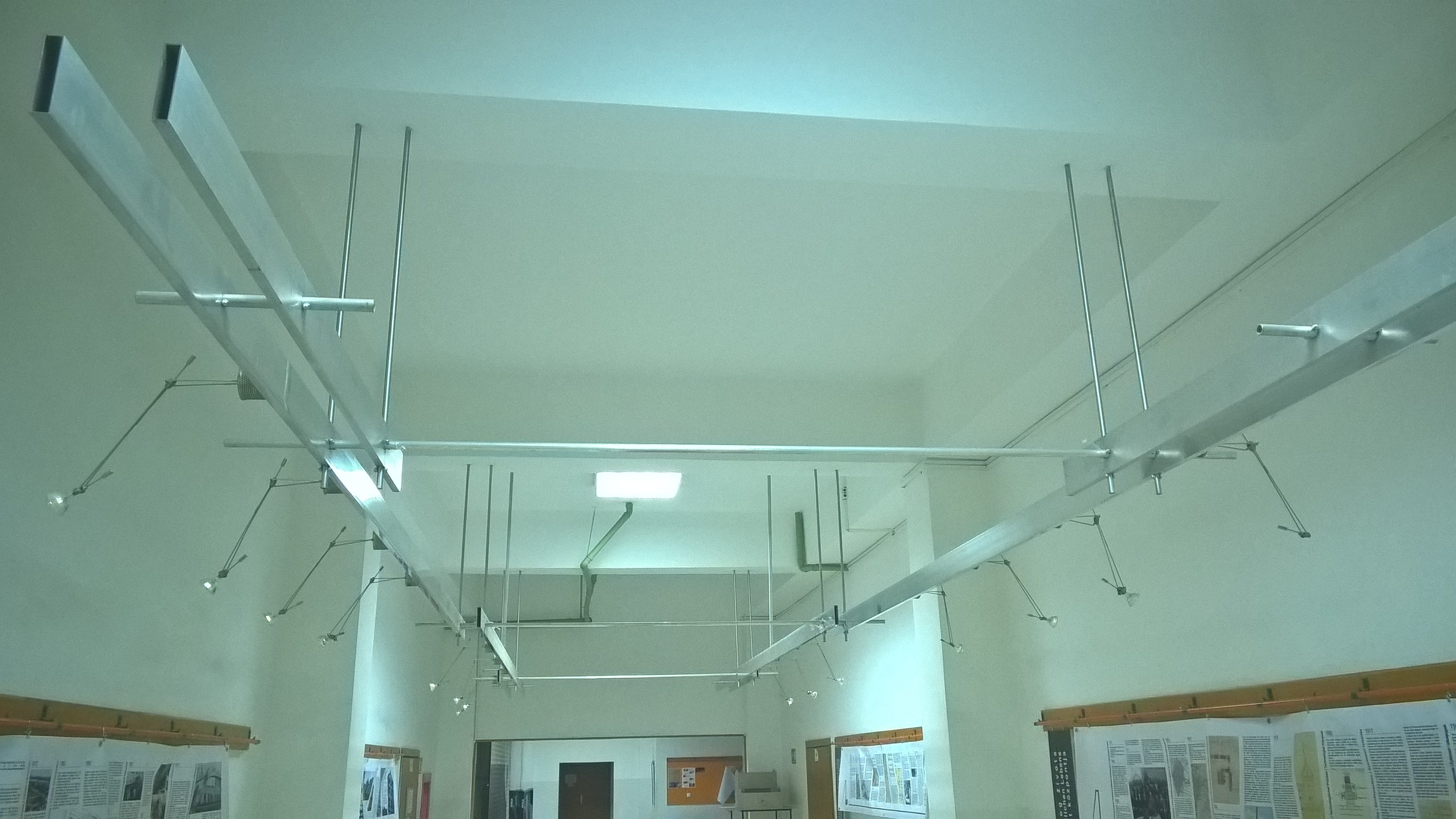

Lokacija za Vault strukturu koja bi trebala biti izvedena, po završetku istraživanja svih članova tima do kraja semestra je metalna plafonska konstrukcija (viseće metalne šine) u galeriji “Đura Kojić” na Departmanu za arhitekturu i urbanizam, Fakulteta tehničkih nauka u Novom Sadu.
Za modelovanje odgovarajuće Vault slobodne forme korišćen je RhinoVault plug-in za Rhinoceros softver, kako bi se nacrtana forma u osnovi podigla u prostor i tako napravila Vault samonoseću formu, koja će kasnije biti panelizovana i dalje razvijana.
Postupci izrade forme:

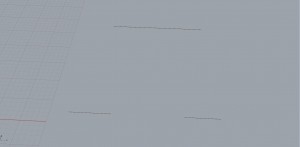

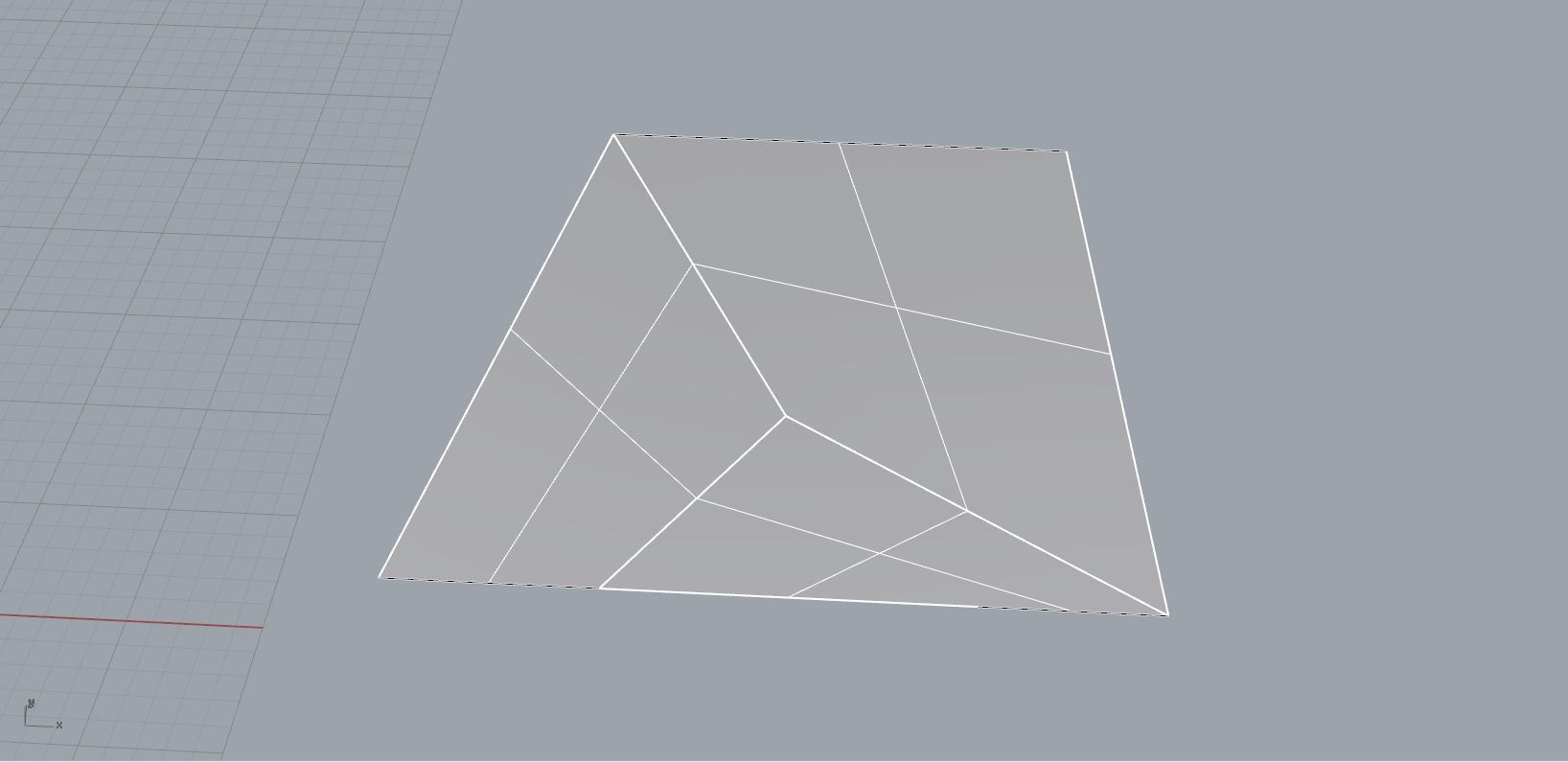

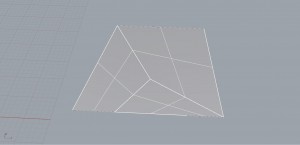

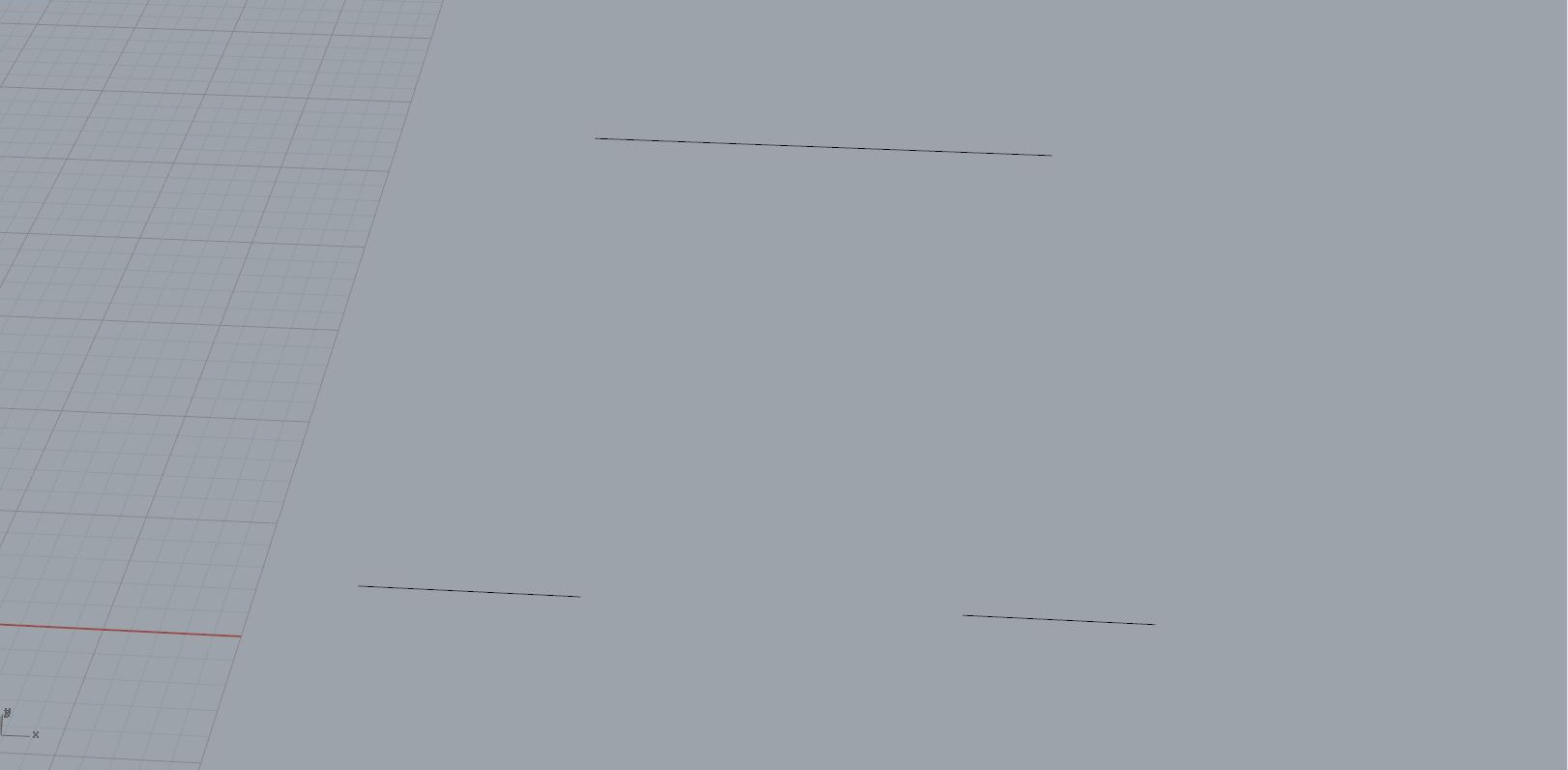

1) Prvo su nacrtane tri prave koje će zapravo biti budući oslonci Vault strukture i ležati na metalnim šinama koje vise u galeriji departmana. Zatim su nacrtane tri površi koje su spojene u istoj tački, otprilike na sredini i sve tri su JOIN-ovane u jednu površ.

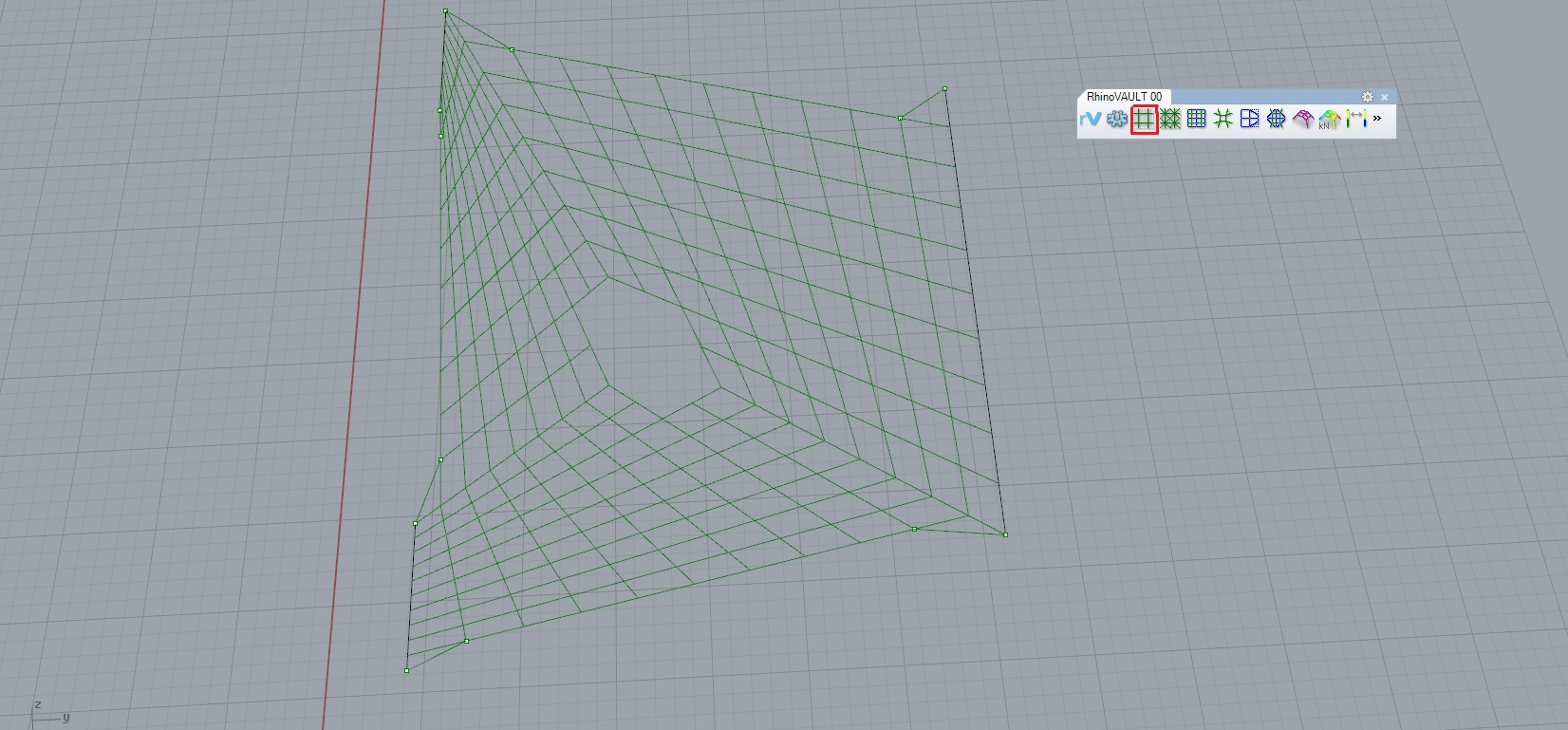

2) Korišćena je alatka rV Generate Form Diagram da bi se površ izdelila na izvodnice koje će se kasnije koristiti za dalji rad.
3) Alatka rV Generate Dual Graph daje kontrolni grafikon dobijenih izvodnica, gde se mogu sagledati svi uglovi između izvodnica i tako videti da li bi neki ugao pravio problem eventualno kasnije pri zakrivljenjima.

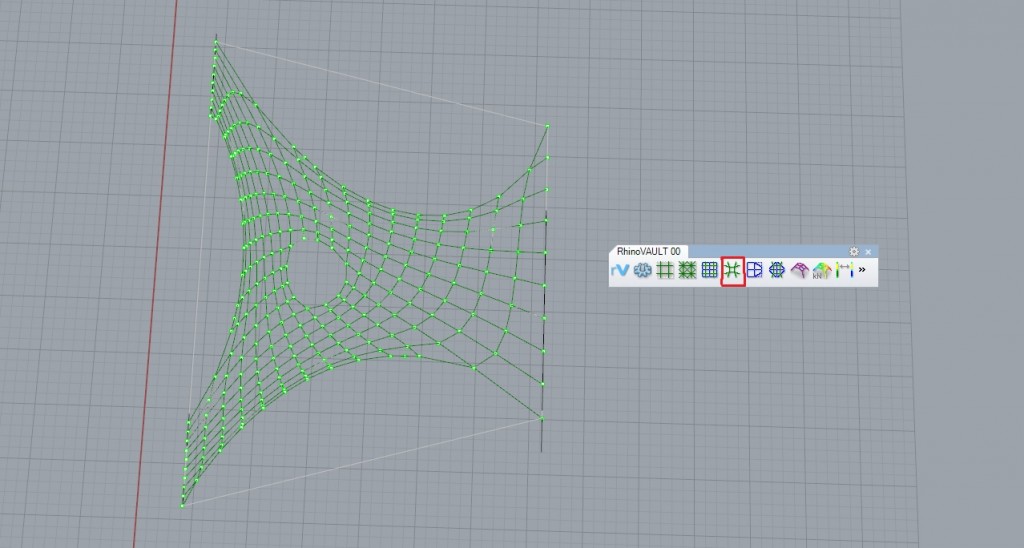

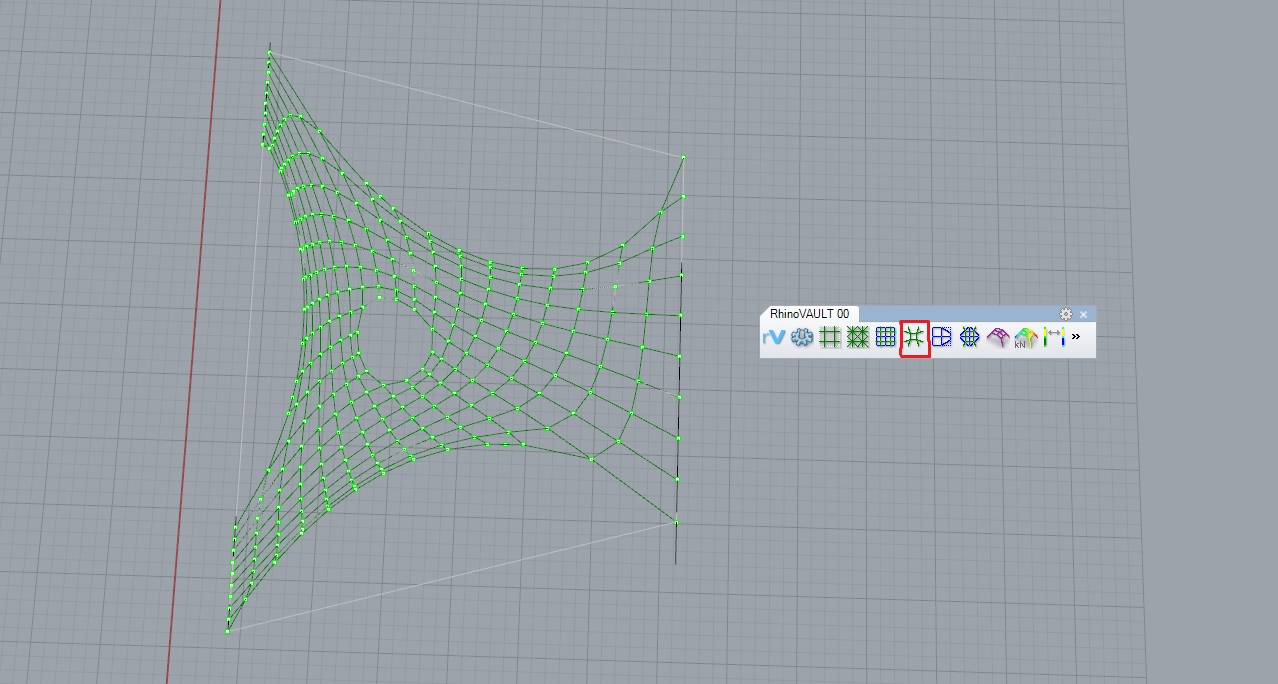

4) Alatka rV Relax Form Diagram daje formi izgodnica zanimljiviji paučinasti oblik.

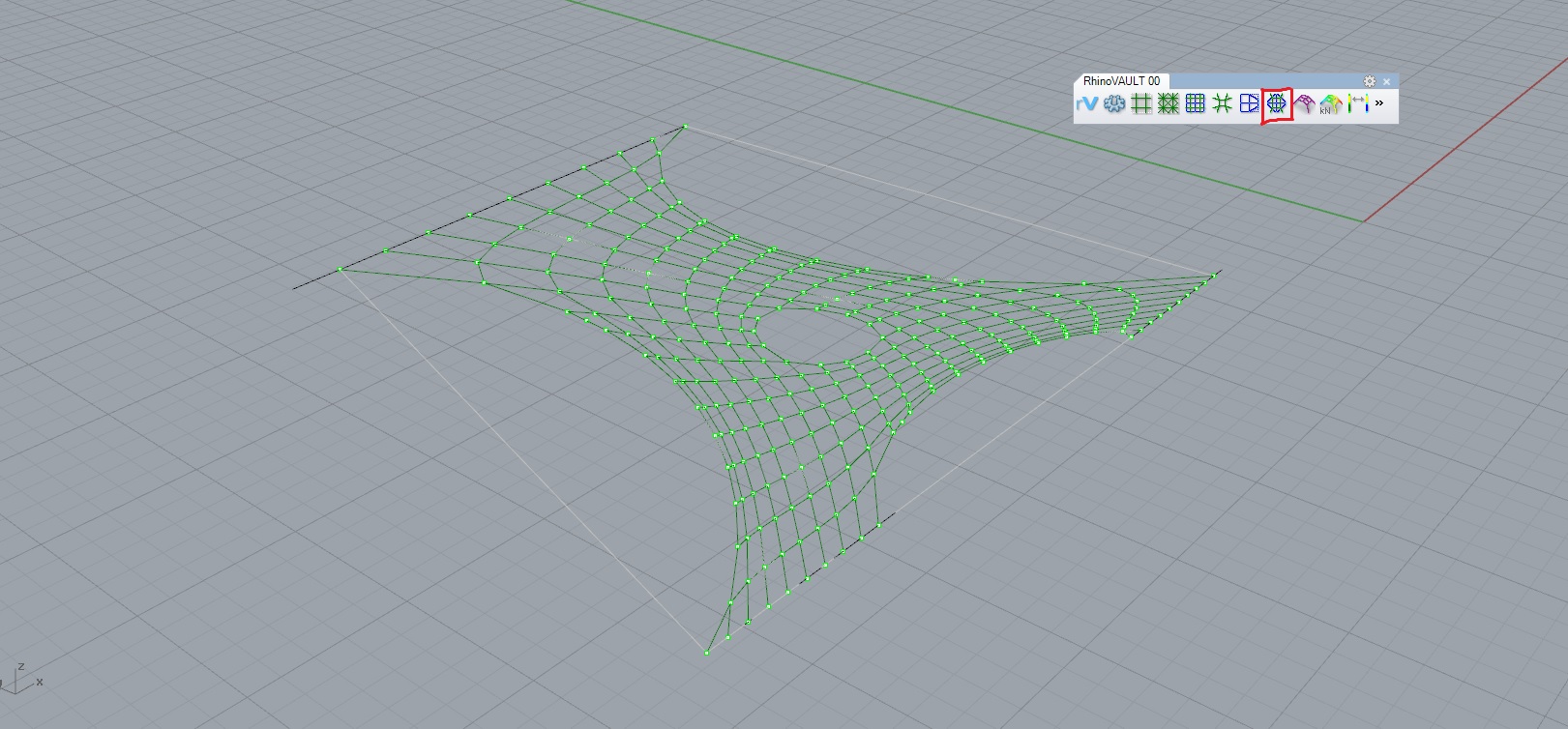

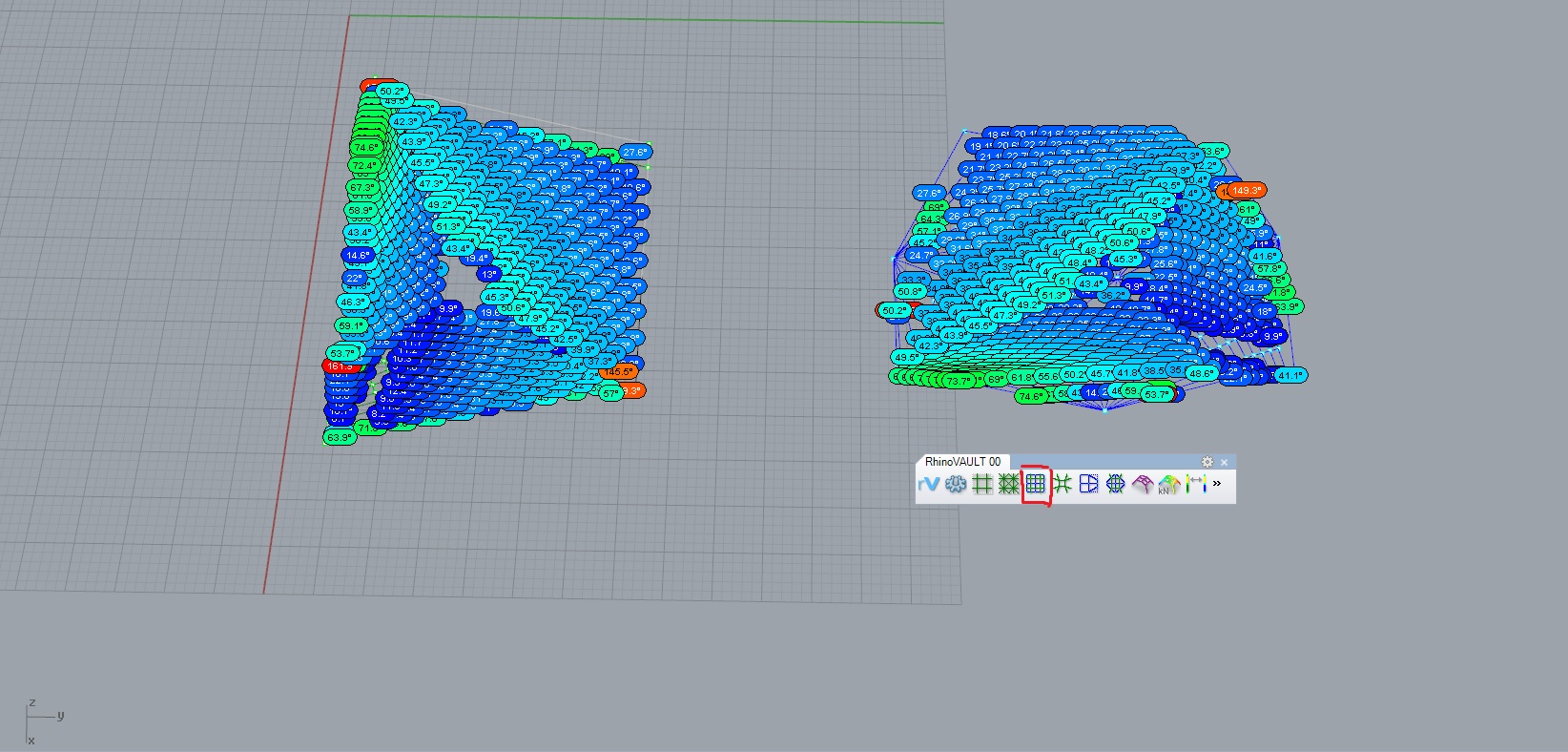

5) Pre samog formiranja Vault strukture, proverava se mogućnost podizanja date forme u osnovi rV Horizontal Equilibrium alaktom.

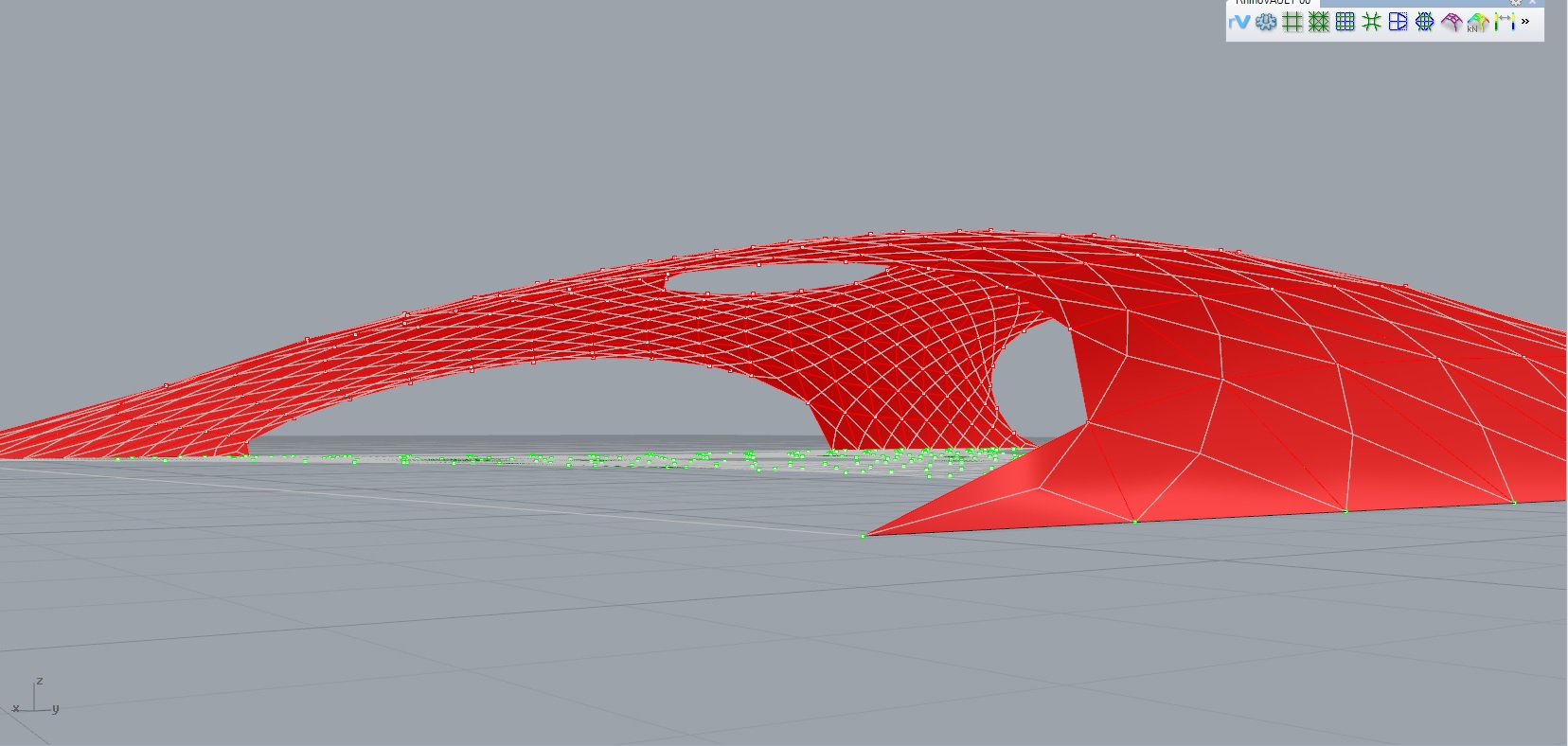

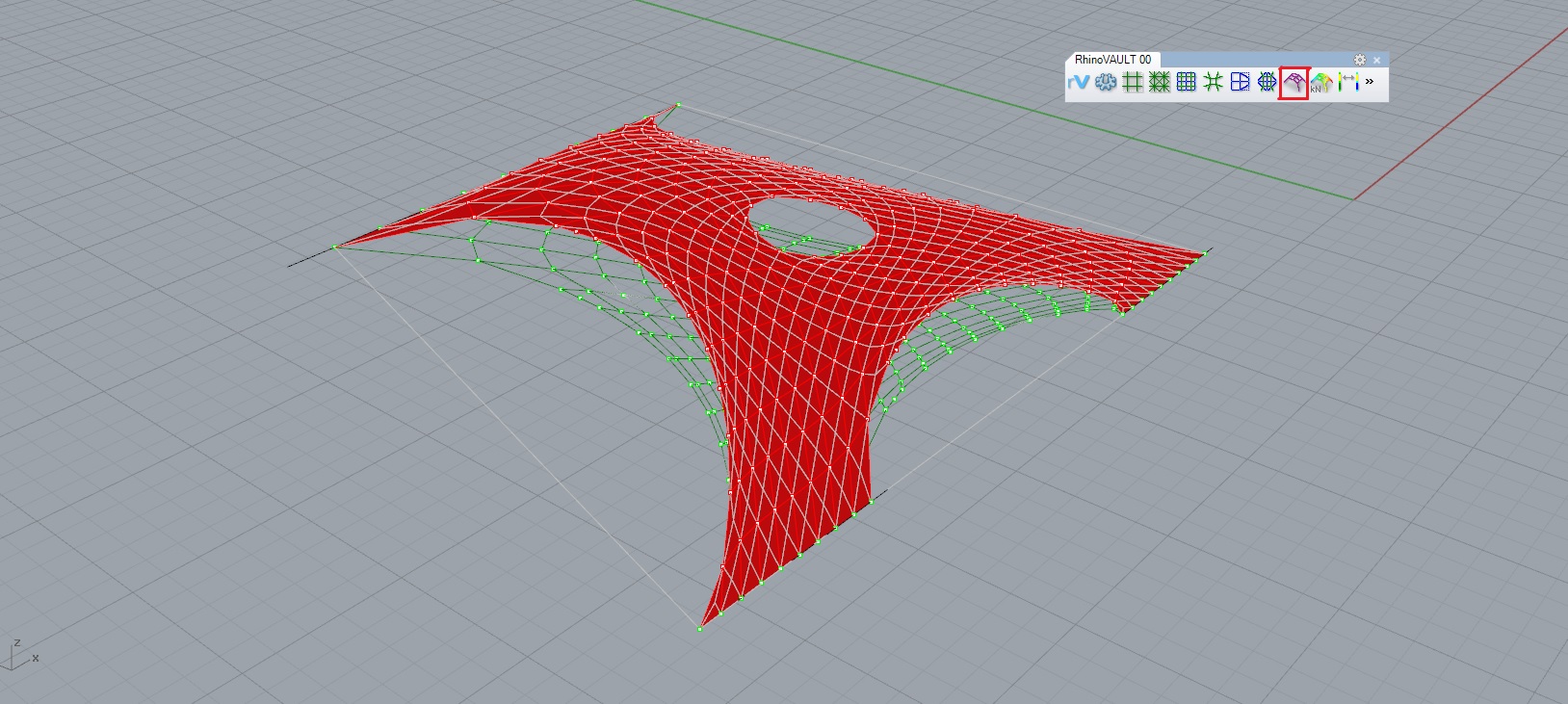

6) Na kraju, podižemo formu iz osnove rV Vertical Equilibrium alaktom i zadajemo joj odgovarajuću visinu, koju možemo kontrolisati (menjati).
Zaključci:
Prilikom rada na formi, mora se voditi računa još u početnoj fazi “grubog” crtanja osnove, smisliti dobra strategija, videti unapred kakva će se forma dobiti, jer ju je kasnije mnogo teže modifikovati. Takođe treba obratiti pažnju na uglove između izvodnica koji ne mogu da prođu kroz zadati uslov softvera, kako bi se uopšte mogla od planarne strukture dobiti prostorna. Dobra stvar je što se na kraju visina forme može modifikovati, pri tom se mora paziti na stepen zakrivljenosti forme i na sile koje deluju u njoj i koje proračunava softver, jer struktura pri kasnijoj finalnoj izradi mora biti samonoseća.
