Nakon prve analize, u drugoj fazi se treba baviti analiziranjem oblika panela koji je najbolji u zadovoljavanju, i interpretacije neke slike na samoj fasadi objekta (u ovom slučaju sobe) i kontrole upada sunčevih zraka u enterijer.

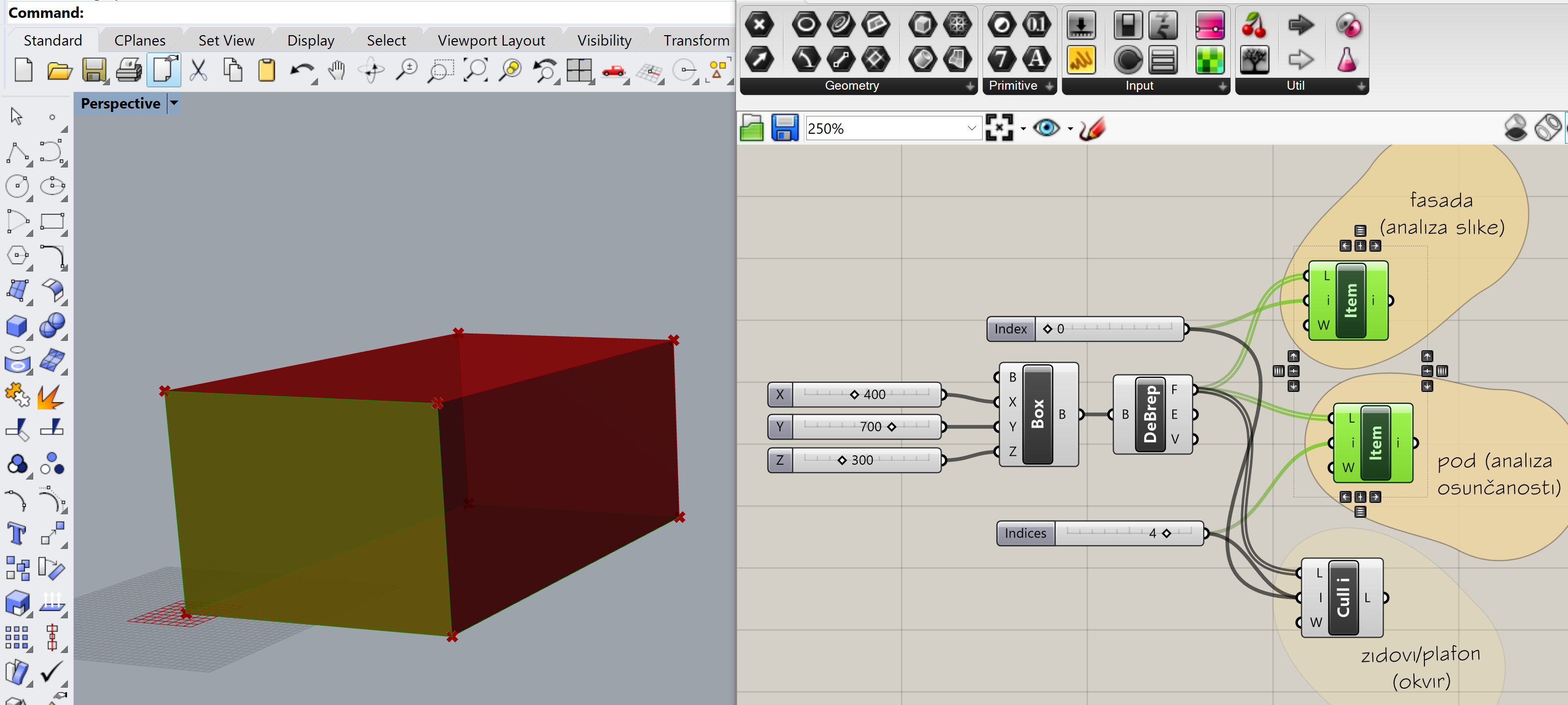

Pre svega, pošto je u pitanju parametrijsko modelovanje i upotreba Grasshopper-a, kreće se od pravljenja nekog volumena (sobe) i izdvajanjem njene fasade (I deo) i poda/podloge (II deo) pošto je to potrebno kako bi bila izvršena analiza.
I deo

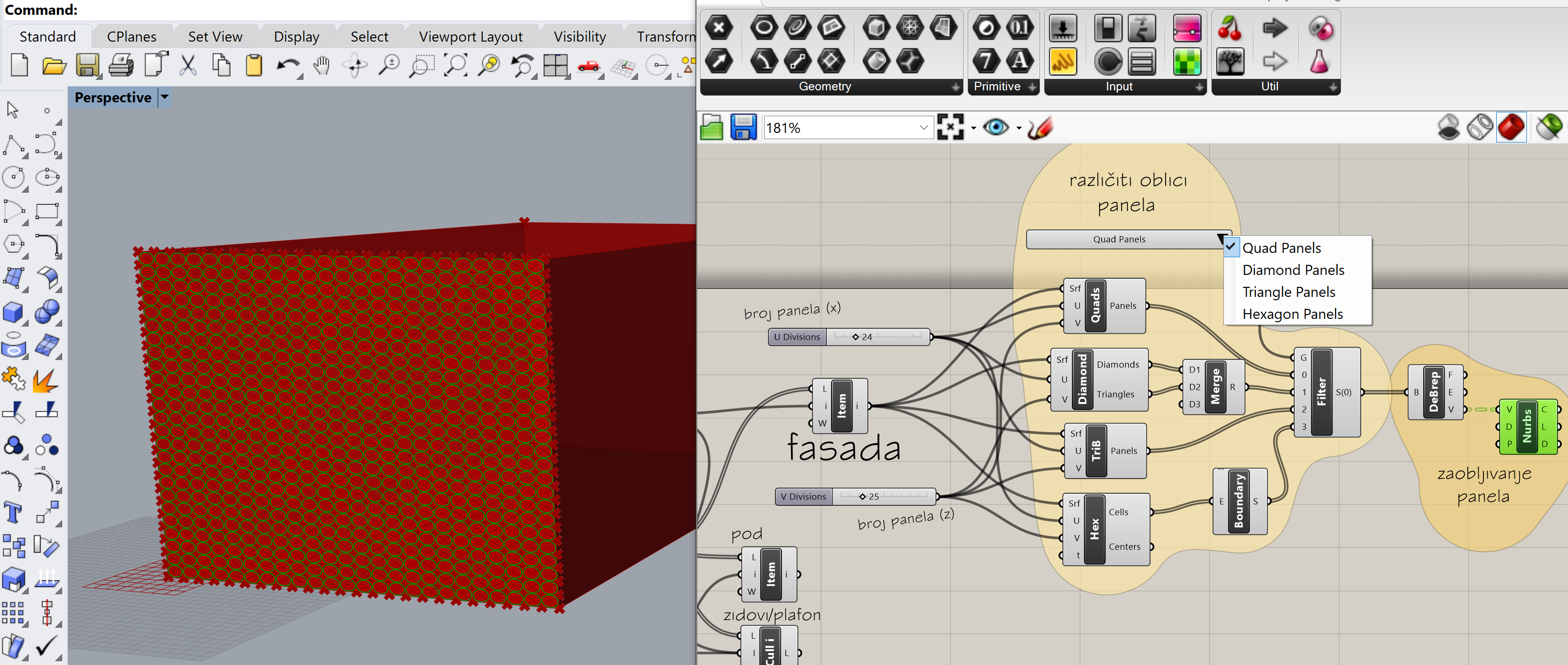

Treba modelovati panele (oni mogu biti različitih oblika kao što su quad, diamond, triangle, hexagon paneli…) na fasadi i odrediti njihov broj u x i z pravcu. Oni se mogu filtrirati i svaki ponaosob analizirati i tako odrediti koji oblik je najbolji.

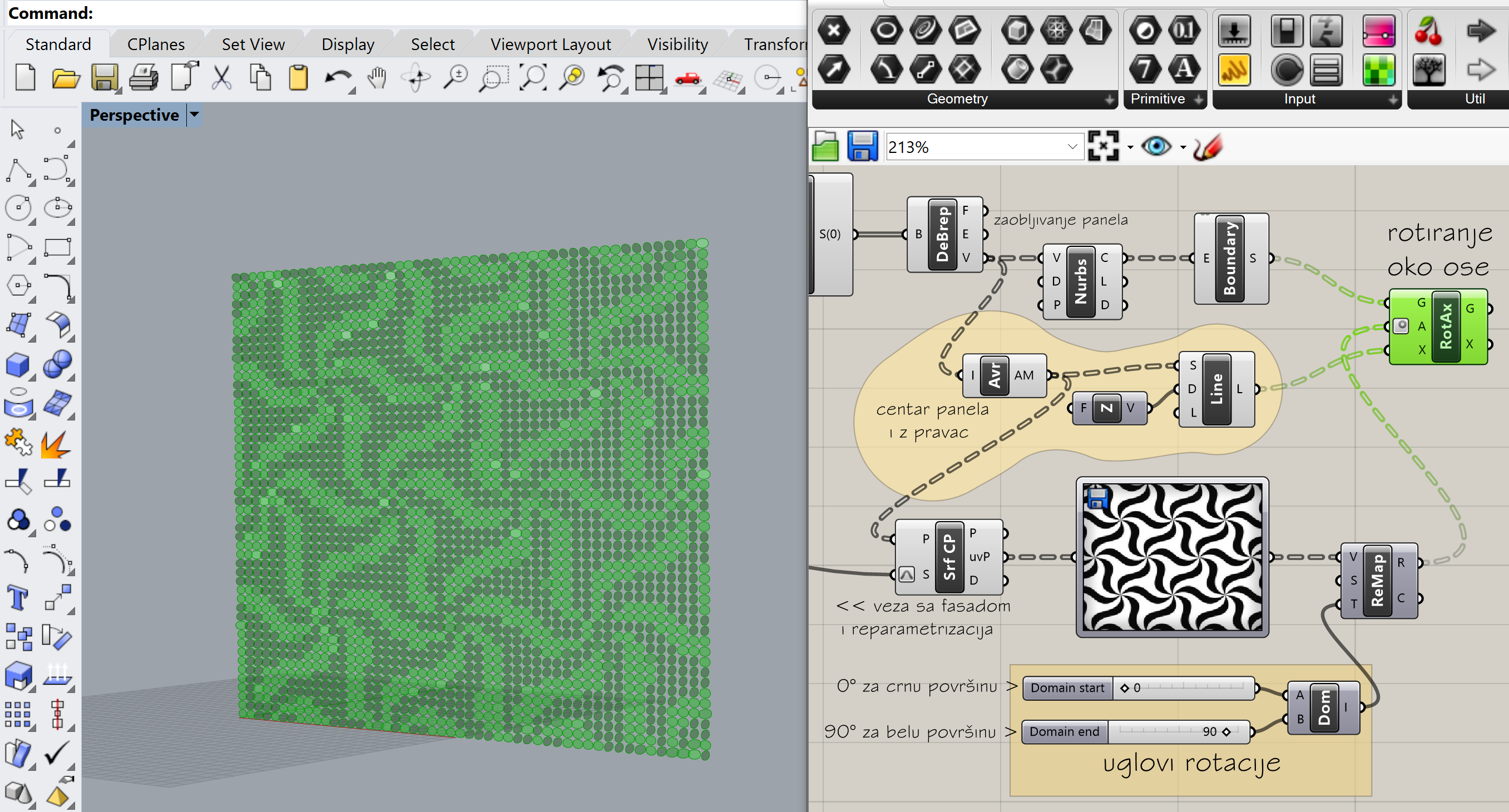

Sledeće što bi trebalo uraditi jeste odrediti centar svakog panela kroz koji će prolaziti poluga oko koje će se oni rotirati (u ovom slučaju rotiraće se oko z ose). Zatim se ubacuje slika i cela fasada se povezuje sa njom (bilo bi bolje da je slika crno-bela). Onda se određuju uglovi pod kojima će se rotirati paneli. U ovom koraku – kako bi se slika lepse prikazala – povećan je broj panela na 50 i u z i u x pravcu. Kada se sve to remapira i poveže sa ‘rotiranjem oko ose’, rezultat je sledeći:

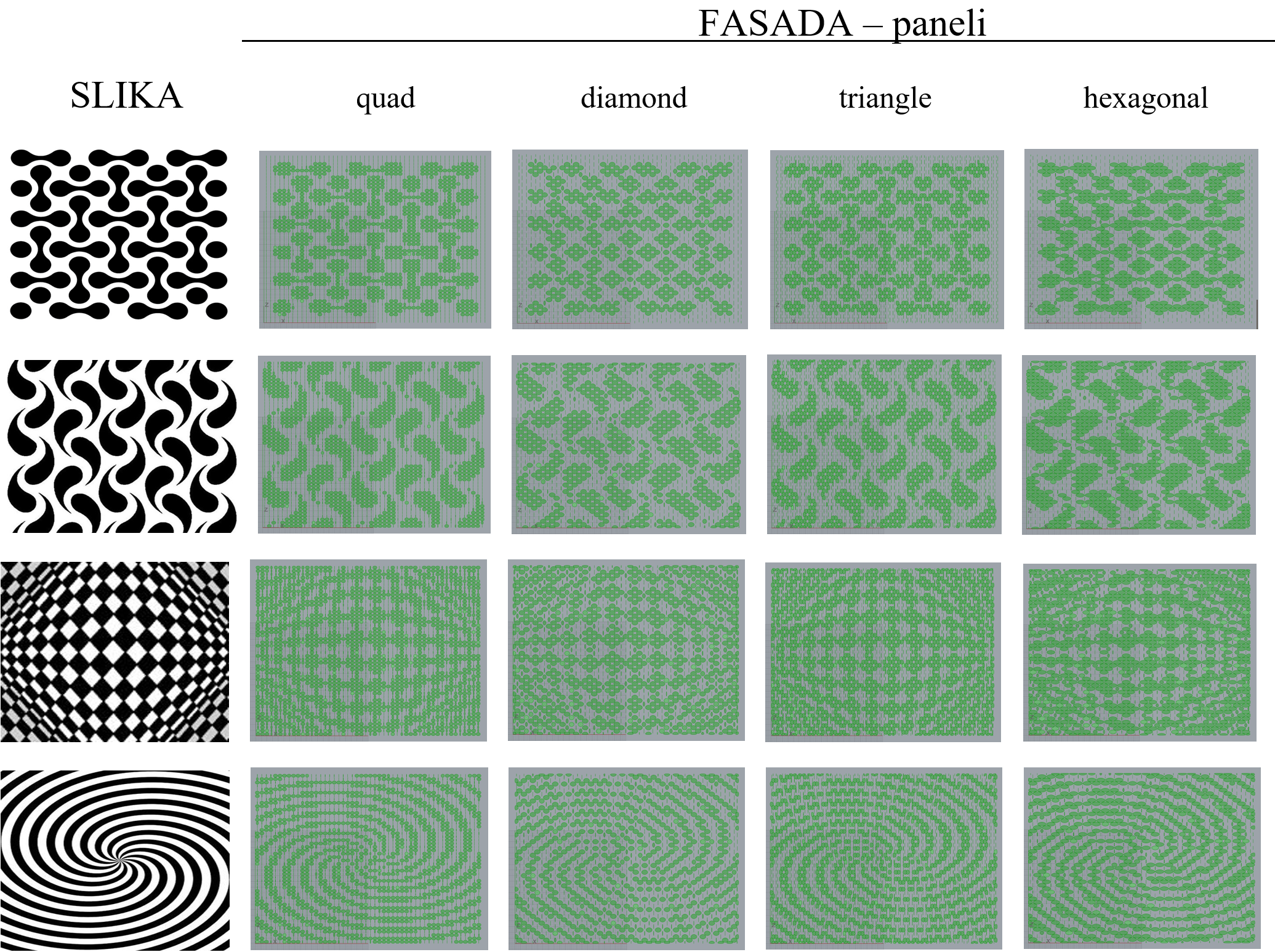

Ubacivanjem različitih slika (najbolje su se pokazale apstraktne geomterijske forme ili optičke varke) i upoređivanjem sa različitim oblicima panela, dobijeni su i različiti rezultati:
Može se zaključiti da quad i triangle paneli najbolje prikazuju zadatu sliku, ali to je zato što su tako raspoređeni i manjih su dimenzija. Ako bismo povećali broj panela (na primerima ima 50 panela u oba pravca), svaki oblik bi prikazivao sliku na zadovoljavajućem nivou.
II deo

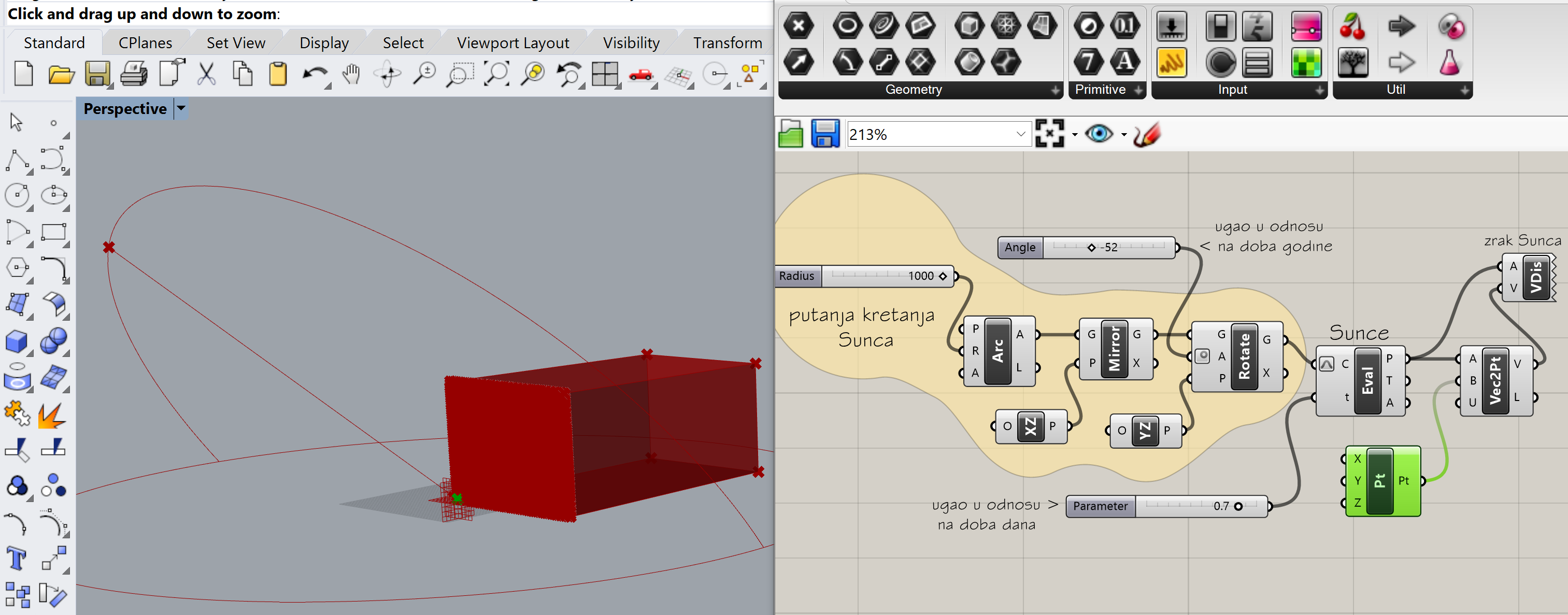

Sledeći korak je modelovanje sunca, njegove putanje i zraka koji baca na fasadu u određeno doba dana i godine.

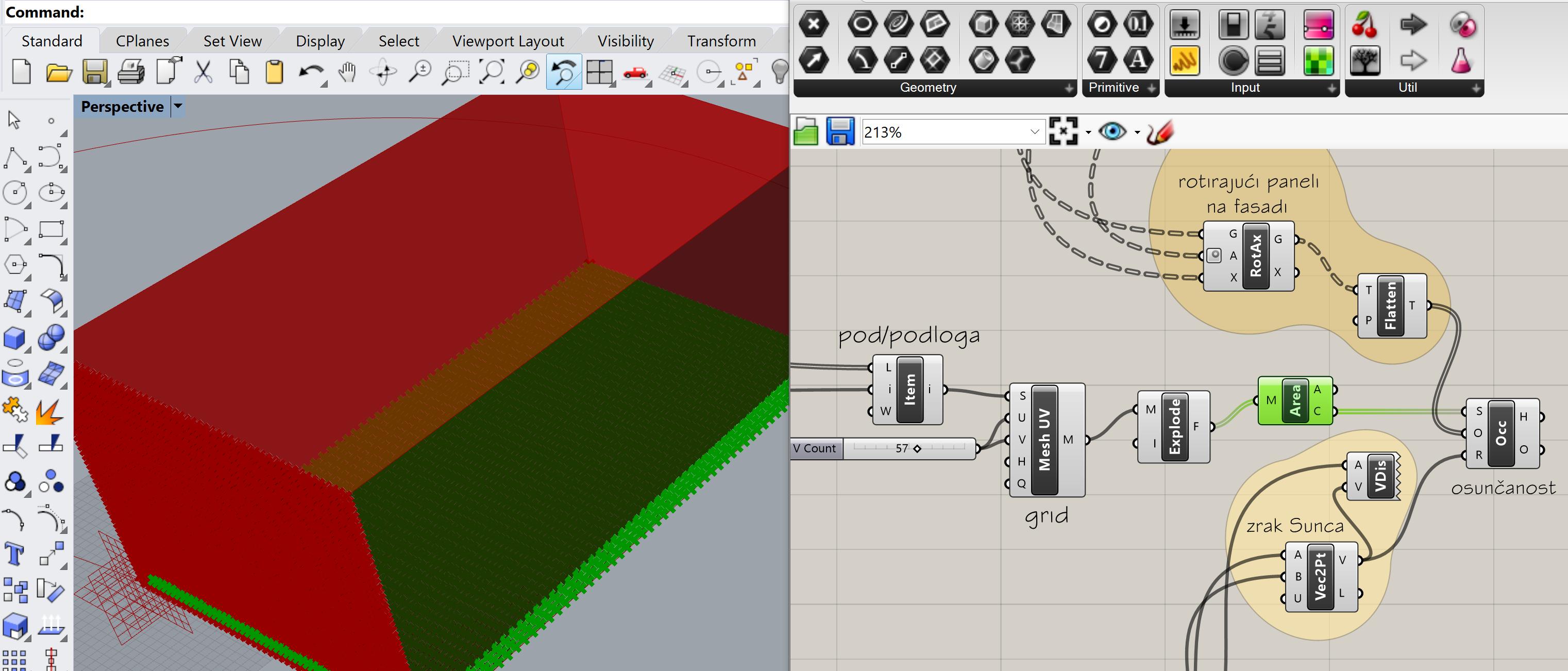

Nakon toga na podu se postavlja grid. Dekonstruiše se taj grid na njegove delove i posmatra se svaki posebno. Ti delovi se povezuju sa alatkom ’osunčanost’ kao samples, zrake sunca kao rays (dodato je još zrakova, ima ih 11 ukupno), a rotirajuće panele na fasadi i okvir (plafon i zidovi) kao obstructions.

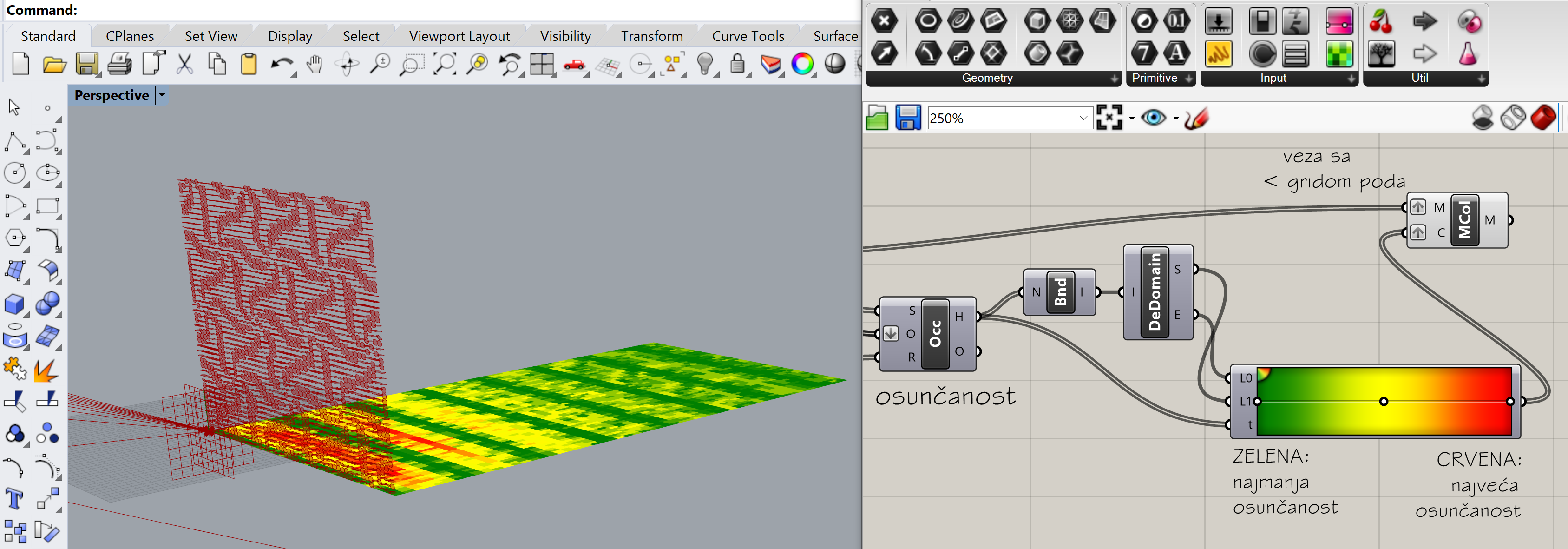

Nakon ovoga, jedino ostaje da se ubace boje na podu na osnovu kojih se jasno vidi koliko svetlosti prodire u sobu kroz panele.

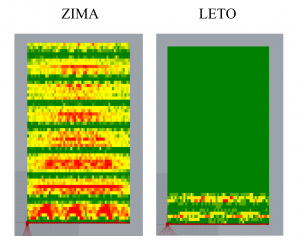

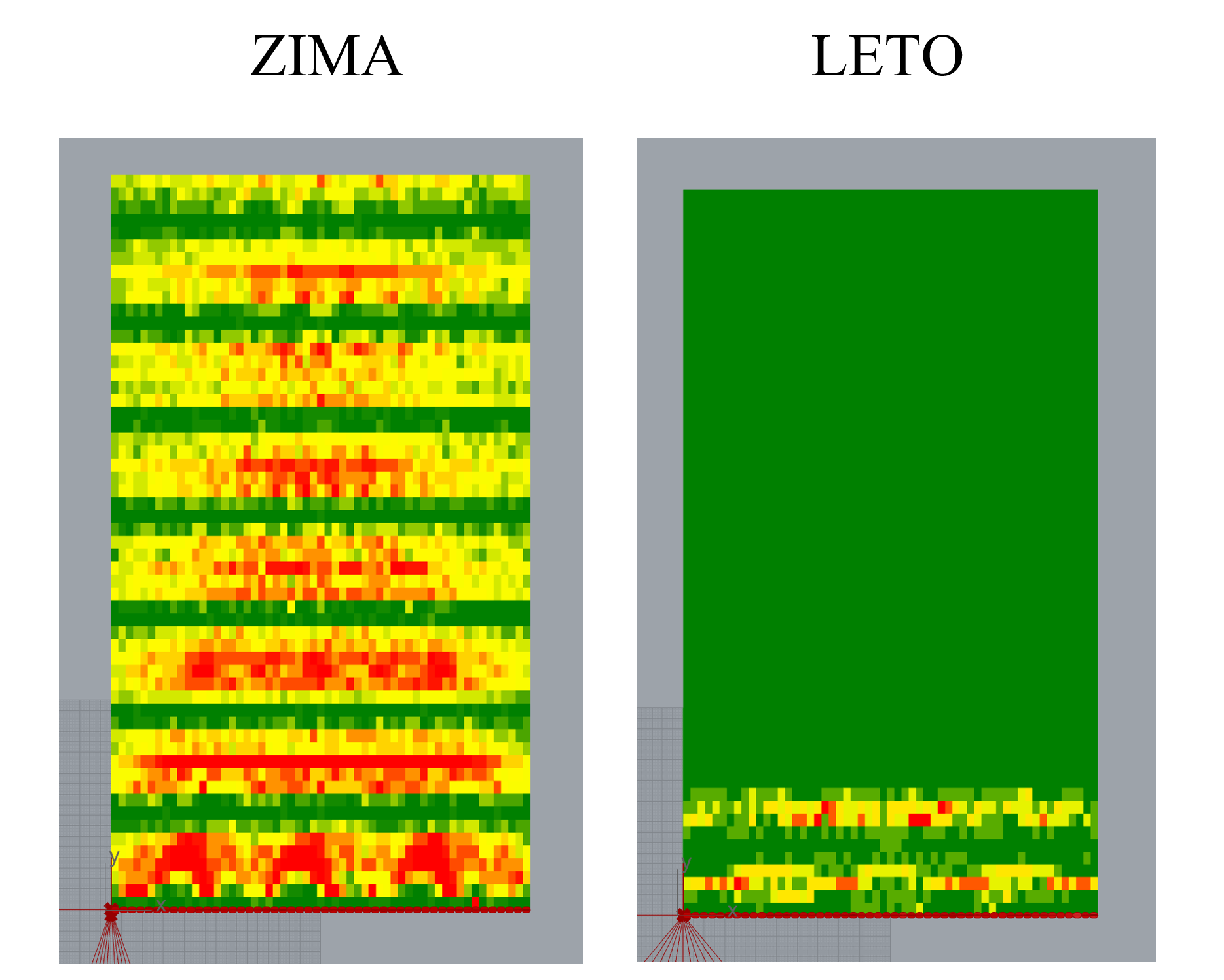

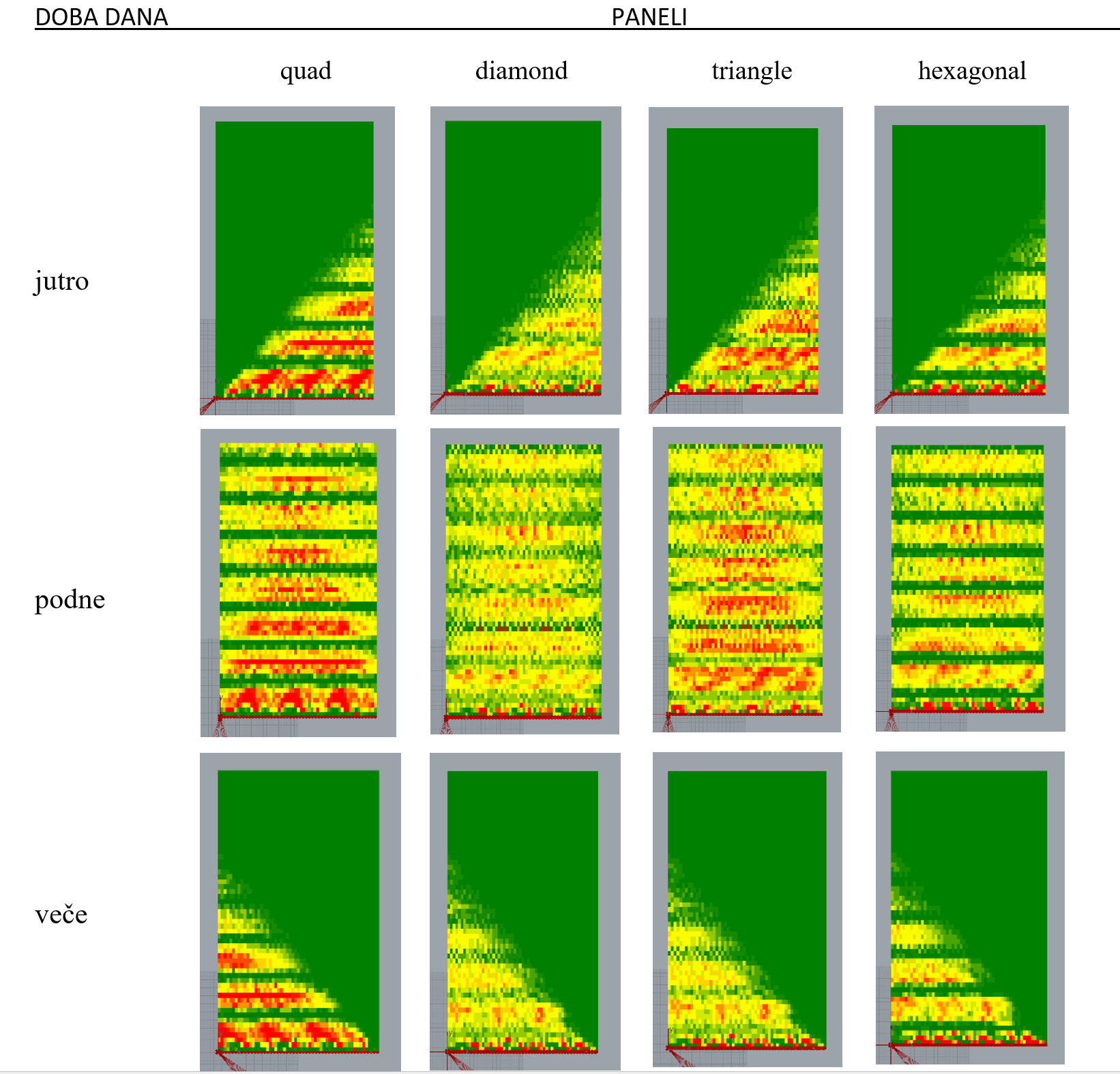

Pomeranjem pozicije sunca u odnosu na doba dana i godine i rotiranjem panela, dobijaju se različite senke u enterijeru pa se može doći do zaključka da je je soba najviše osunčana zimi u podne. Dalje analize se rade u doba zime (ujutru, popodne i uveče), jer u proleće i leto nema puno problema osunčanosti. Sledeći cilj je da se istraži koji oblik panela na fasadi je najbolji u vezi ovog rešavanja problema osunčanosti.
Ova soba je najmanje osunčana ako su upotrebljeni diamond ili hexagon paneli. Suprotno od prethodne analize, ovde su se bolje pokazali veći paneli što ima i smisla.
Izrada: Podkonstrukcija bi činila horizontalne poluge koje su učvršćene u zidovima na krajevima fasade na koje se kače paneli i koji se oko njih okreću. Svaki panel ima određen broj zubaca na zupčaniku po kojima se rotira u odnosu na to pod kojim uglom stoji. Tako npr. paneli koji imaju veći ugao rotiranja (bela boja na slici) imaju više zubaca, i obrnuto.

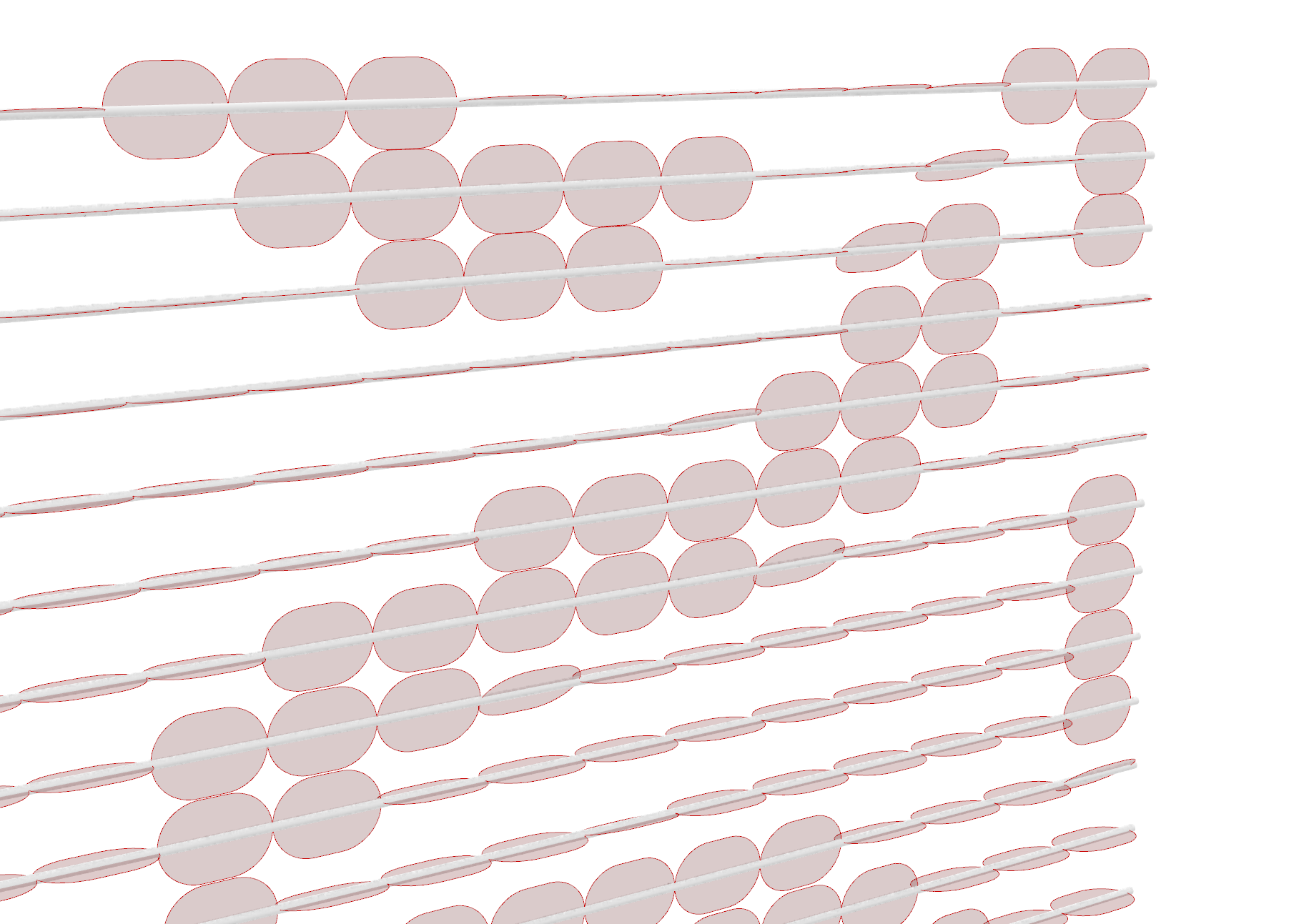

Detalj rotirajućih panela sa polugom
