Zadatak: generisati linijski model podkonstrukcije, koji će biti napravljen od čvrstih linijskih elemenata i 3d štampanih spojeva.
Korišćen softver: Rhinoceros i Grasshopper
Proces:
1. Generisanje površine i njena podela

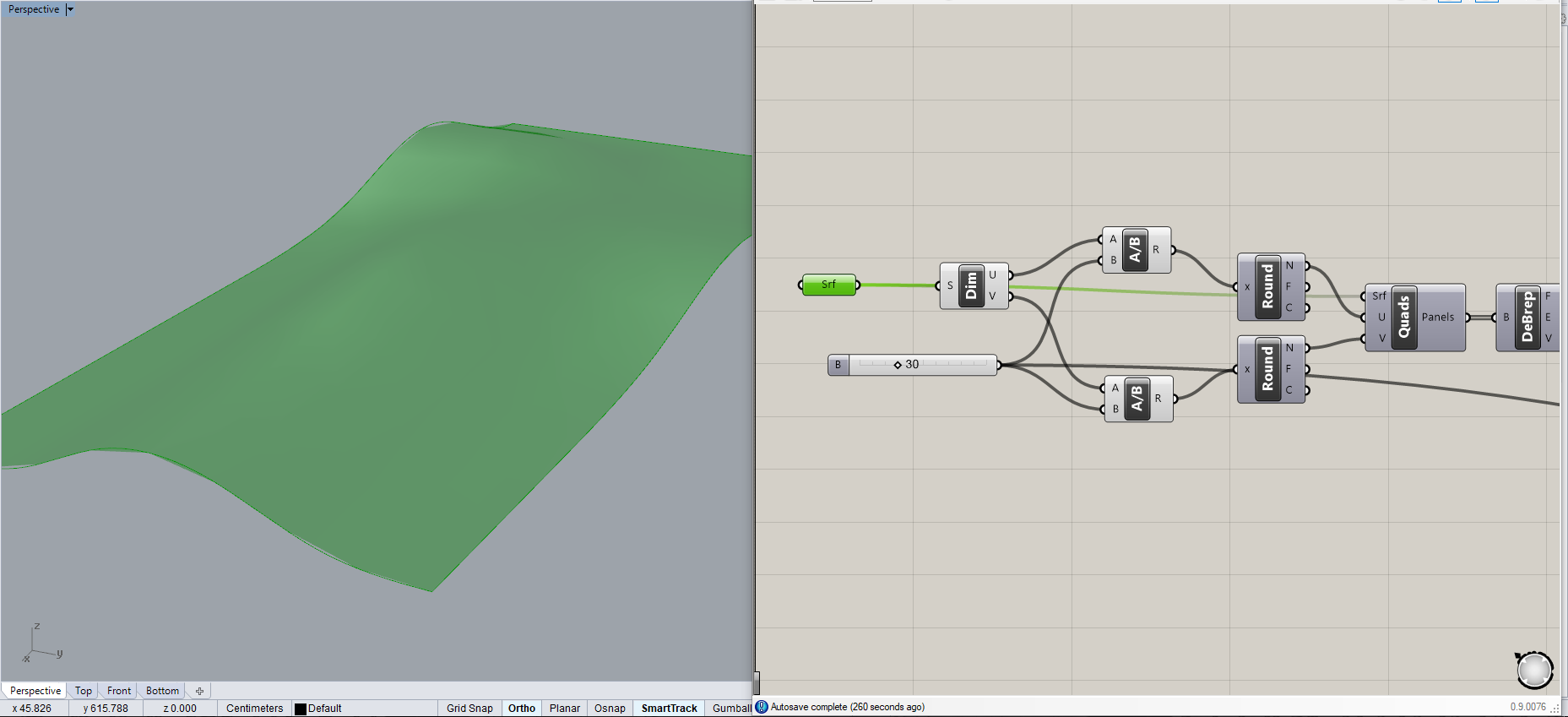

Generisati zakrivljenu površinu za koju se radi podkonstrukcija. Površinu je potrebno podeliti na panele da bi se dobila površinska rešetka koja će preko vertikalnih elemenata preneti opterećenje na podlogu.

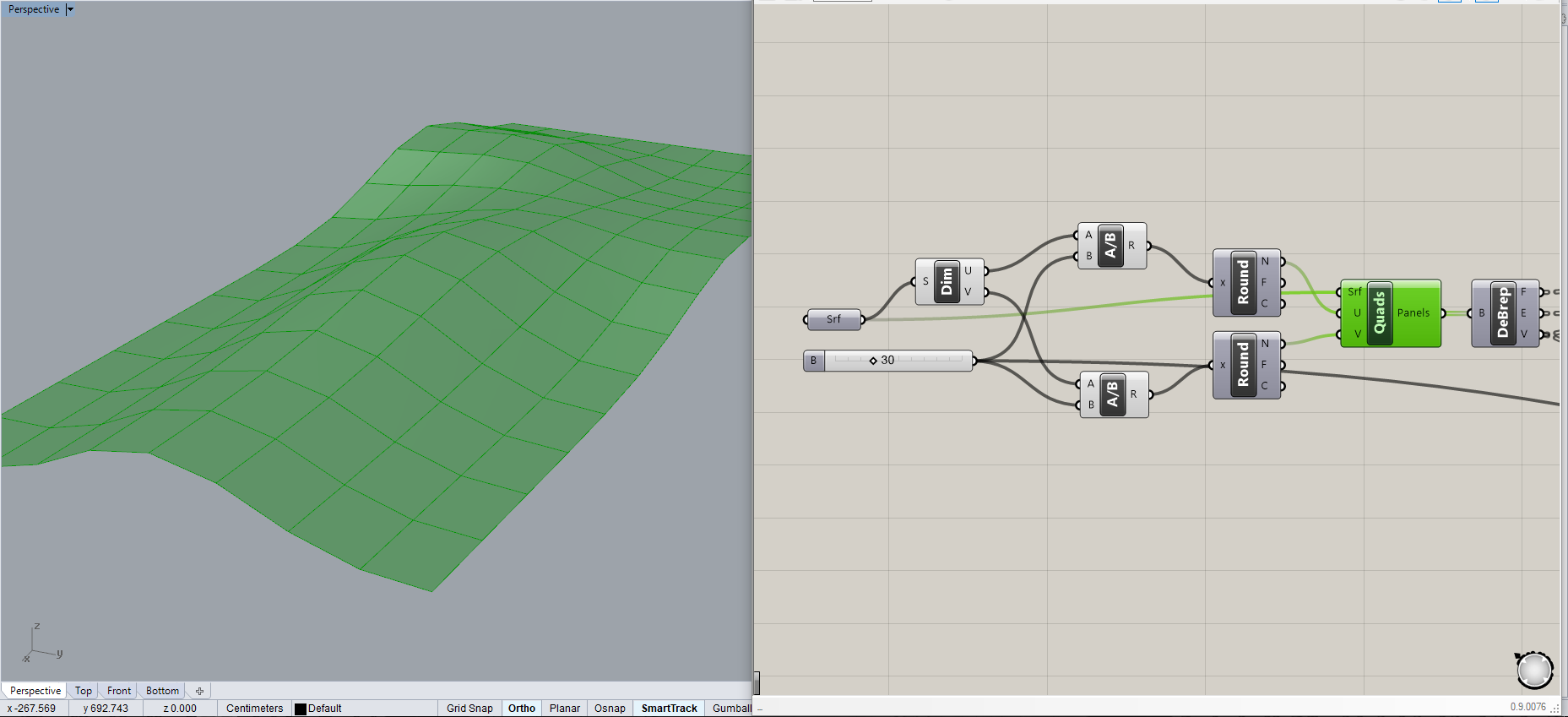

Izabrao sam komponentu „Quad Panel“ iz LunchBox plug-ina za Grasshopper. Da bi se dobila kvadratna podela quad panela, dužine stranica površine su podeljene sa dužinom stranice kvadrata da bi se dobio broj podela u U i V pravcu.

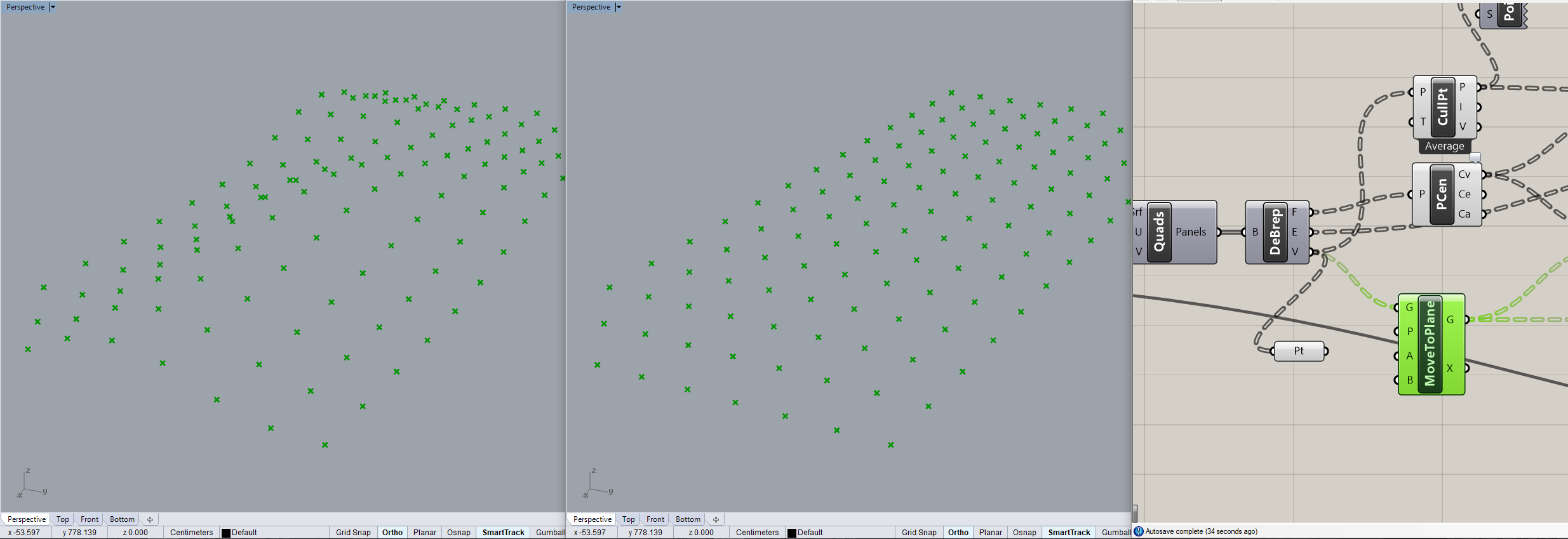

Kako bi se dobio potreban input za dalji rad, potrebno je da dobijene panele razložimo preko komponente „Deconstruct Brep“ (DeBrep) na osnovne elemente: faces, edges i vertices.
Ostatak procesa se može podeliti na generisanje gornjeg pojasa rešetke, donjeg pojasa rešetke i štapova ispune koji ih povezuju.
2. Gornji pojas rešetke
Sačinjen je od dva rastera, kvadratnog i dijamantskog.

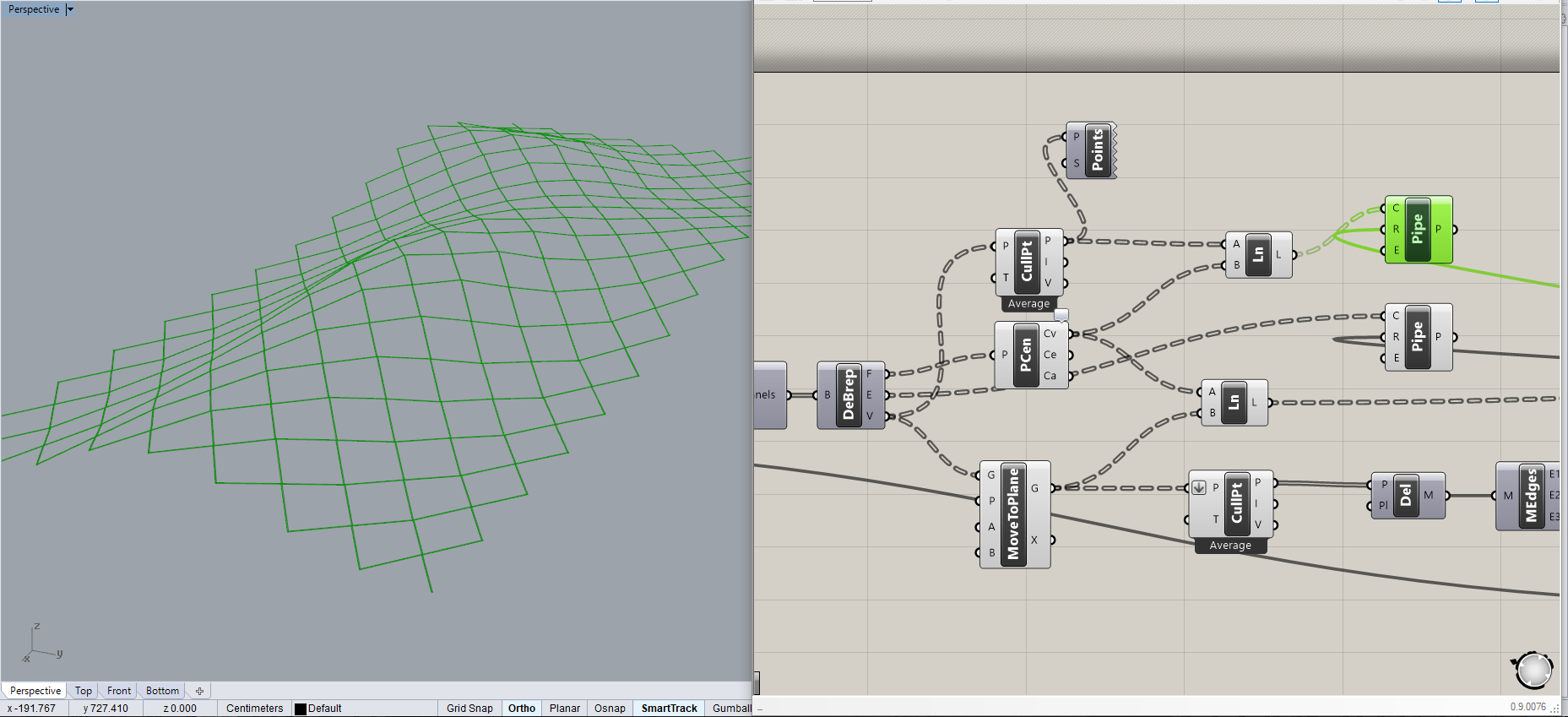

Kvadratni je dobijen u prethodnom koraku iz DeBrep komponente iz edge-eva.

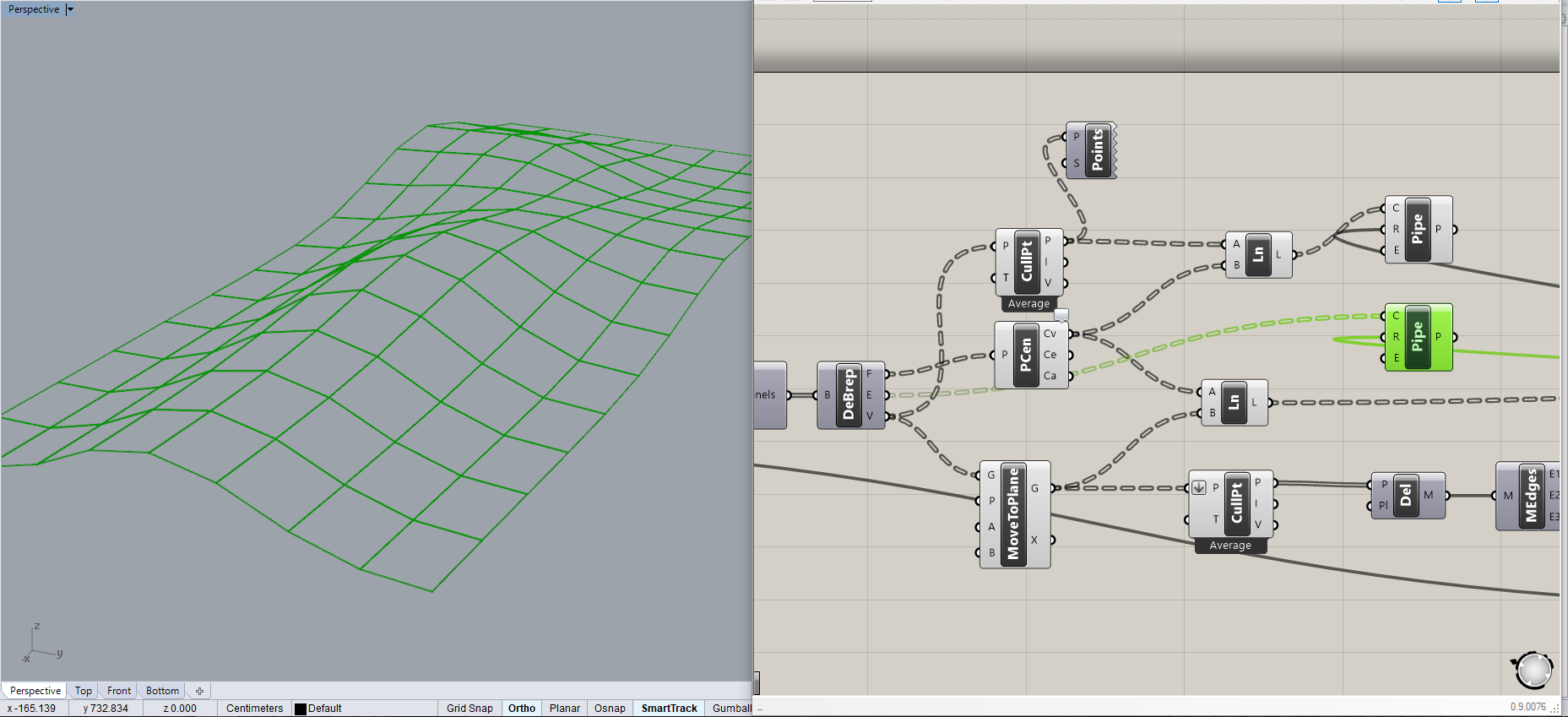

Dijamantski se dobija spajanjem verteksa iz DeBrep komponente i centara face-eva, takodje iz DeBrep komponente.
3. Donji pojas rešetke

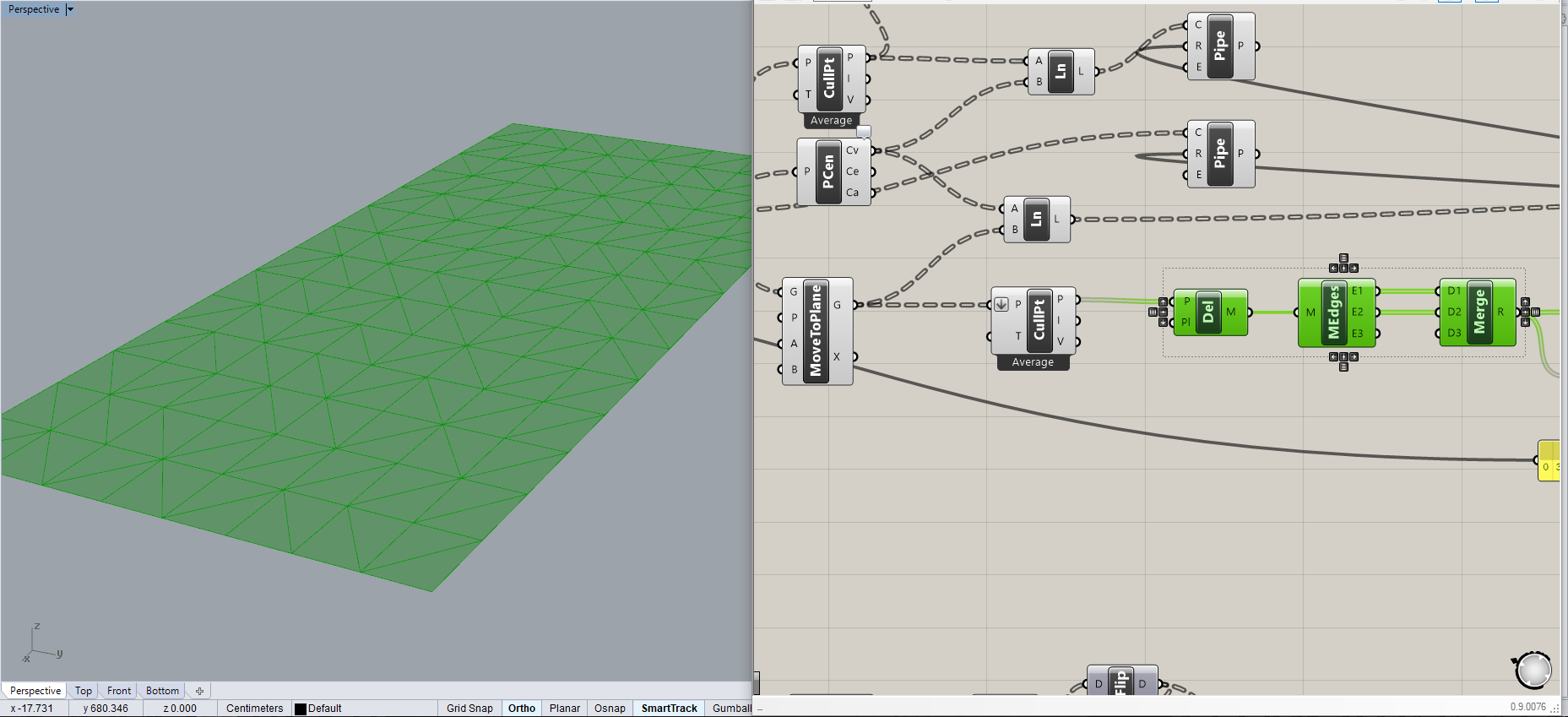

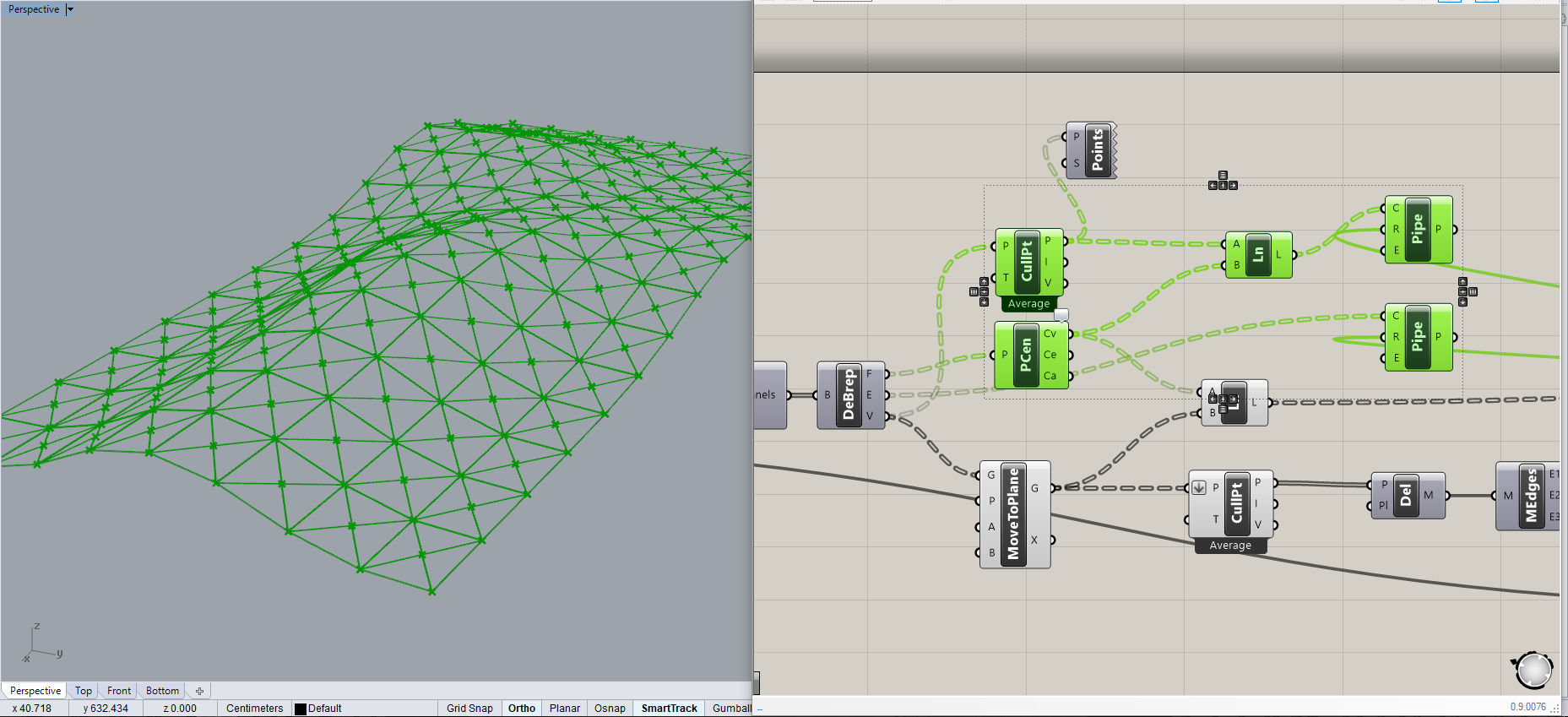

Verteksi iz DeBrep-a su projektovani na odgovarajuću ravan (pod) i uspomoć njih je preko komponente „Delaunay Mesh“ generisan mesh.

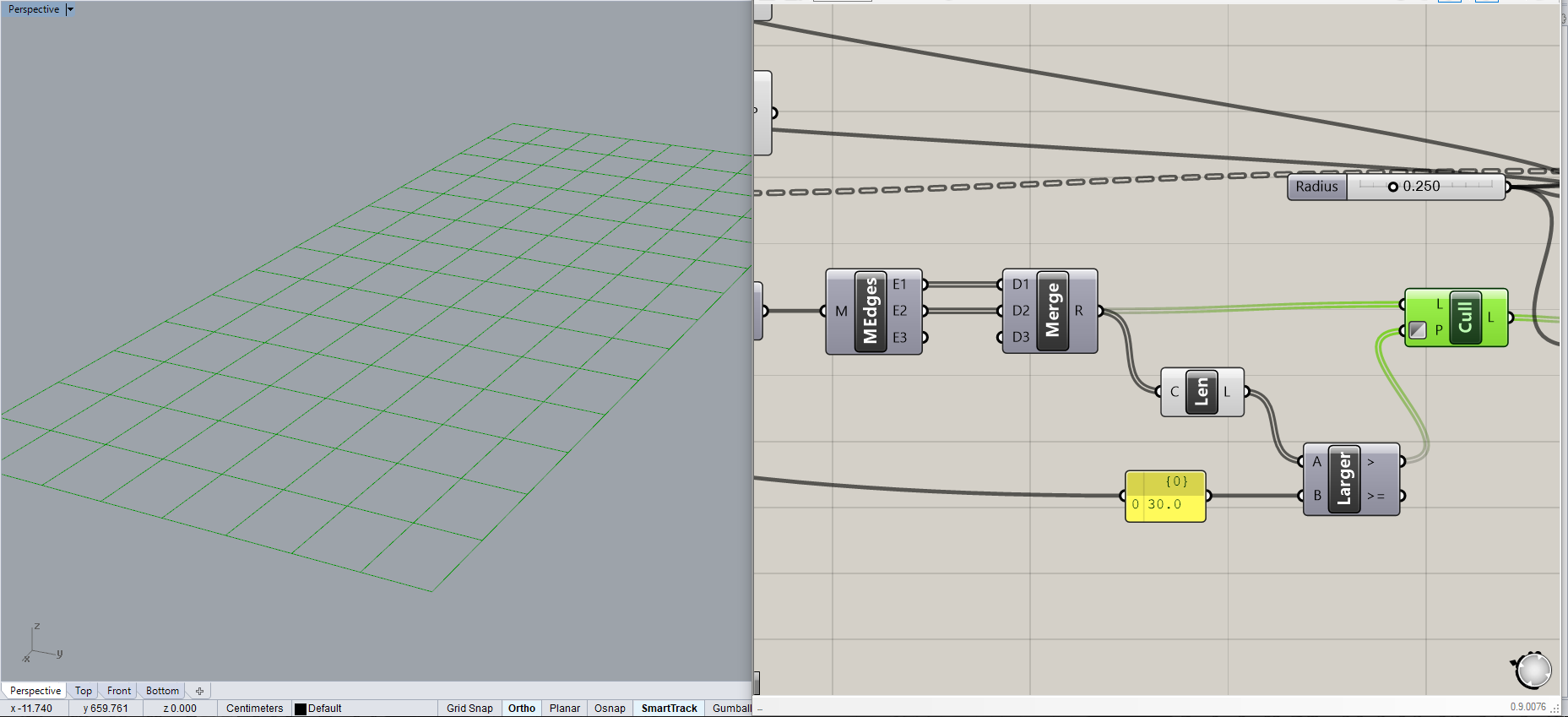

Dobijeni mesh ima trougaonu podelu, a pošto je potrebna kvadratna, višak linija (koje su ustvari dijagonale kvadrata) je eliminisan „Cull Pattern“ komponentom, gde je pattern definisan tako da briše sve linije duže od stranice kvadrata.
Tako je dobijen potreban kvadratni raster.
4. Štapovi ispune
Dobijeni su spajanjem centara face-ova iz DeBrep-a sa projektovanim tačkama.
5. Trodimenzionalni model

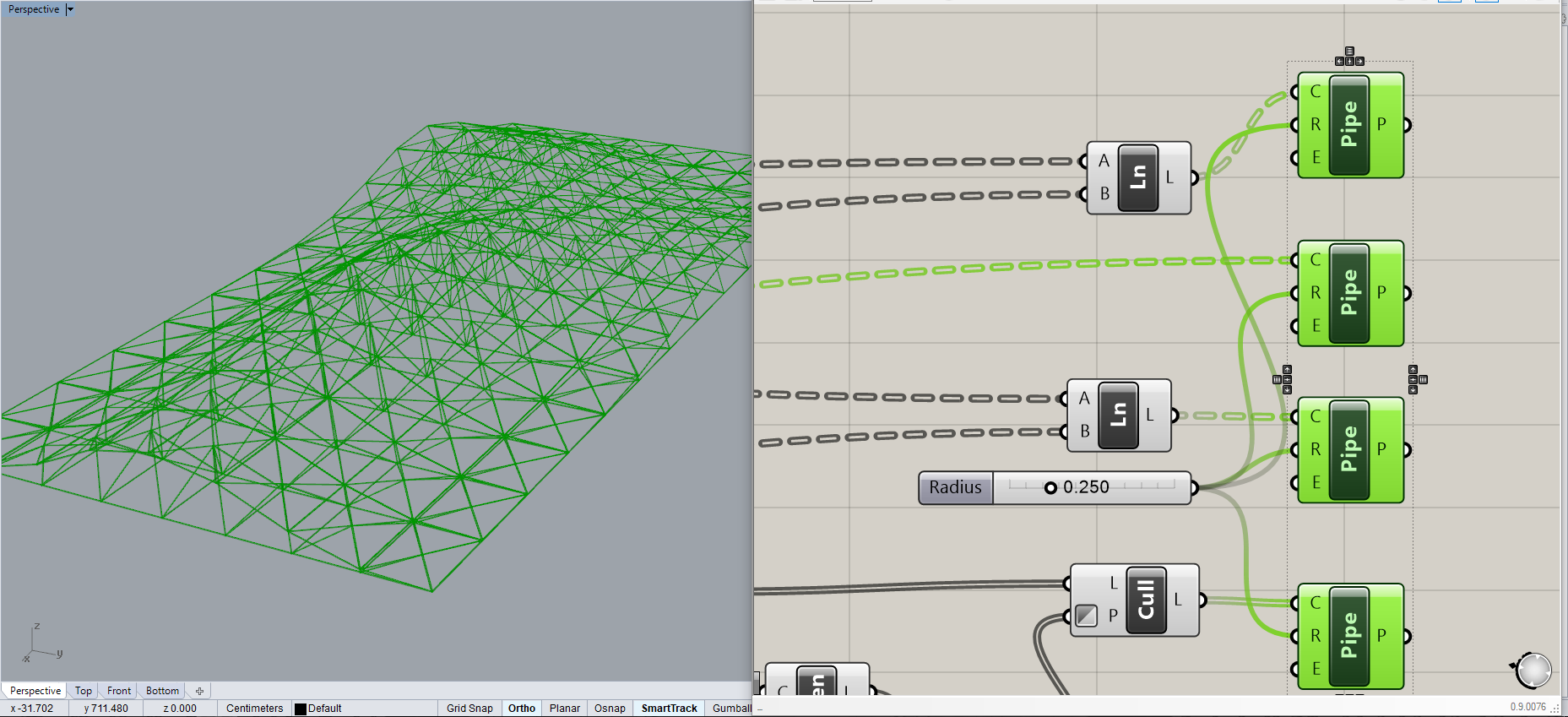

3D model je dobijen spajanjem dobijenih linijski elemenata sa komponentom „Pipe“.
Zaključak: Dobijena podkonstrukcija je možda previše složena imajući u vidu da treba da nosi stiropor, ali bi u drugim situacijama poslužila.

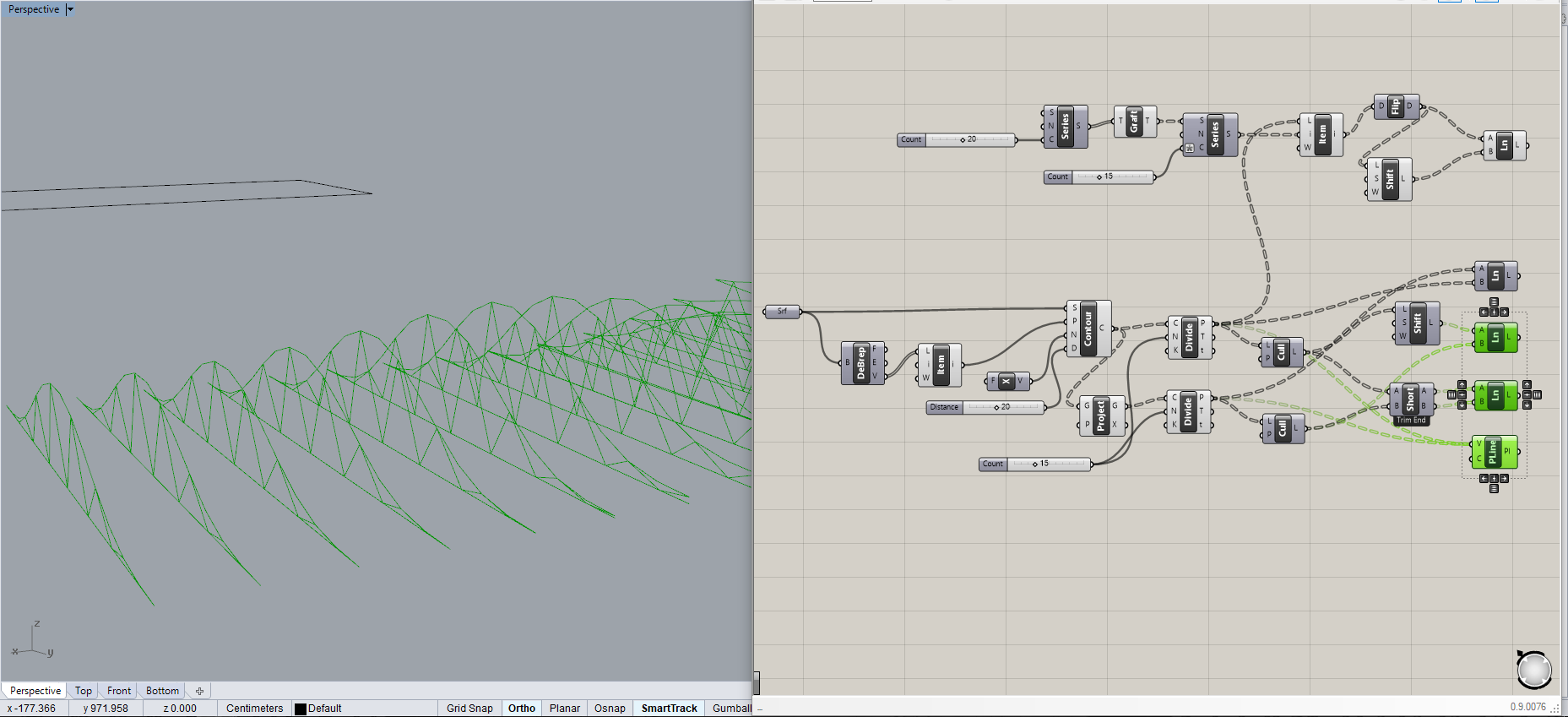

U drugoj definiciji sam pokušao da dobijem jednostavniji model. Ideja je slična prvoj. Horizontalno postavljena rešetka oslonjena na vertikalne ravanske rešetke.
Definicija nije gotova, pa ostaje da se reši horizontalna rešetka.
Problem sa obe definicije je da se ne mogu primeniti na mesh geometriju, pa ih je u daljem radu potrebno prilagoditi.
