1.Formiranje polazne osnove paviljona

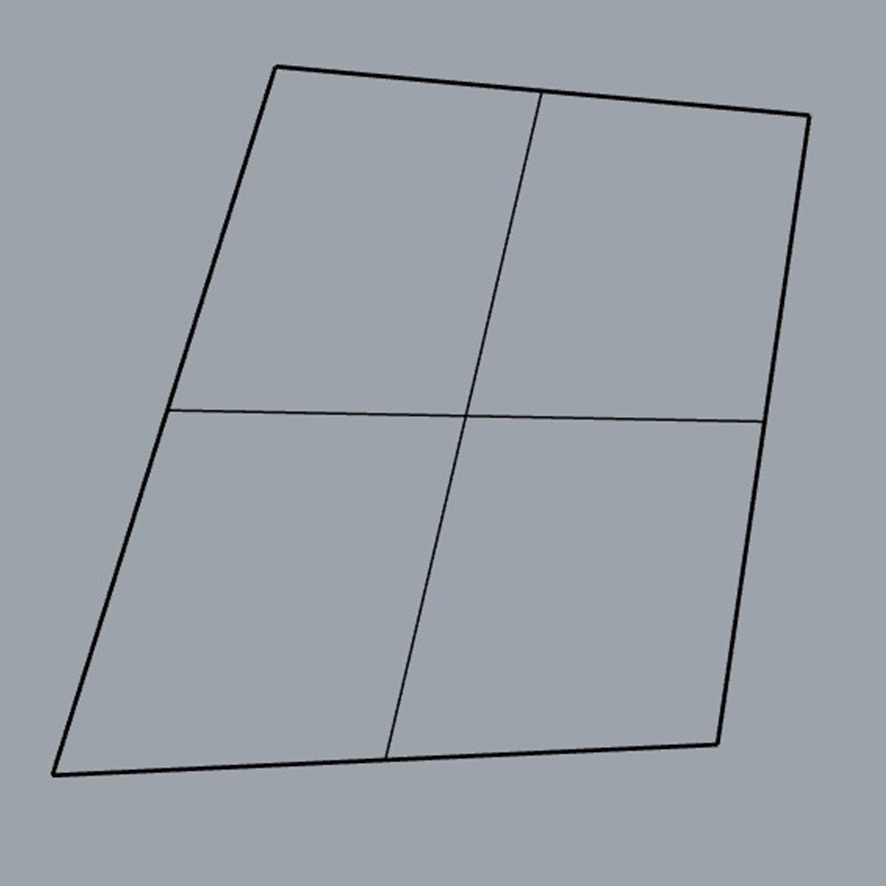

Ovu fazu potrebno je započeti odabirom polazne osnove iscrtane u programu Rhino, koja predstavlja osnovno polazižte u generisanju forme paviljona. Potrebno je formirati sklop jedne ili više površina i podeliti iste (komandom Rebuild) na određen broj segmenata koji mora biti jednak u oba pravca za svaku postavljenu površinu. (Slika1)
Slika1

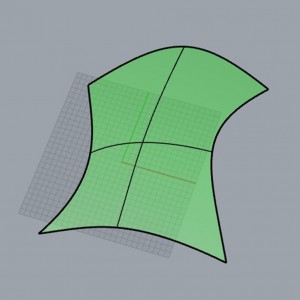

Formiranu površ zatim treba modifikovati uz pomoć kontrolnih tačaka. Ovaj proces znatno utiče na formu koja će proisteći iz postavljene osnove. Sledeći korak je pretvaranje modifikovane površine u Mesh koji se koristi u narednim fazama generisanja paviljona . (Slika2)
Slika2
2. Primena fizike za dobijanje samonosive strukture pomoću dodatka za Grasshopper pod nazivom Kangaroo2

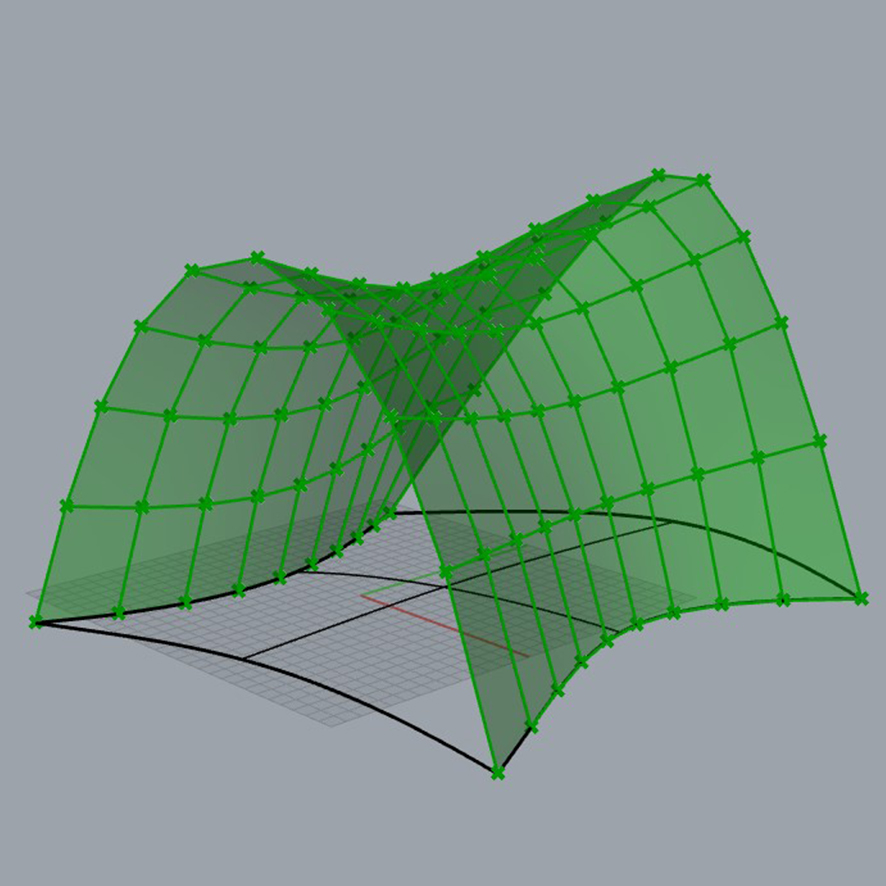

Tokom ove faze potrebno je uraditi nekoliko veoma bitnih segmenata za generisanje paviljona. Prvi u nizu jeste odabir oslonaca, tačnije krivih koje će biti oslonci paviljona. Zatim putem alata iz dodatka Kangaroo treba proračunati sve sile koje će delovati na ovu strukturu. U ovoj fazi veoma je bitno izvršiti dobar odabir oslonaca kako bi stuktura bila samonosiva tj. kako bi sve sile koje deluju na nju bile pravilno raspoređene od najudaljenijih elemenata ka osloncima. Pravilnim unošenjem svih podataka u alatku ,,Solver” iz dodatka Kangaroo dobija se forma-Mesh paviljona koja se koristiti u narednim procesima generisanja konstrukcije. (Slika3)
Slika3
3.Generisanje paviljona primenom voronoi ćelija i razlog takvog odabira
Na početku sledeće faze, neposredno pre upotrebe alatki za dobijanje voronoi ćelija, dobijeni Mesh je potrebno pretvoriti u mnoštvo zasebnih kvadova koji se grupisanjem pretvaraju u Polysurface koji se dalje može nesmetano modifikovati.
Razlog što je u narednoj fazi odabrana primena voronoi ćelija na dobijenu površinu jeste što one strukturi daju mnogo prirodniji izgled nego kada se podela površi izvrži putem trougaonih elemenata.

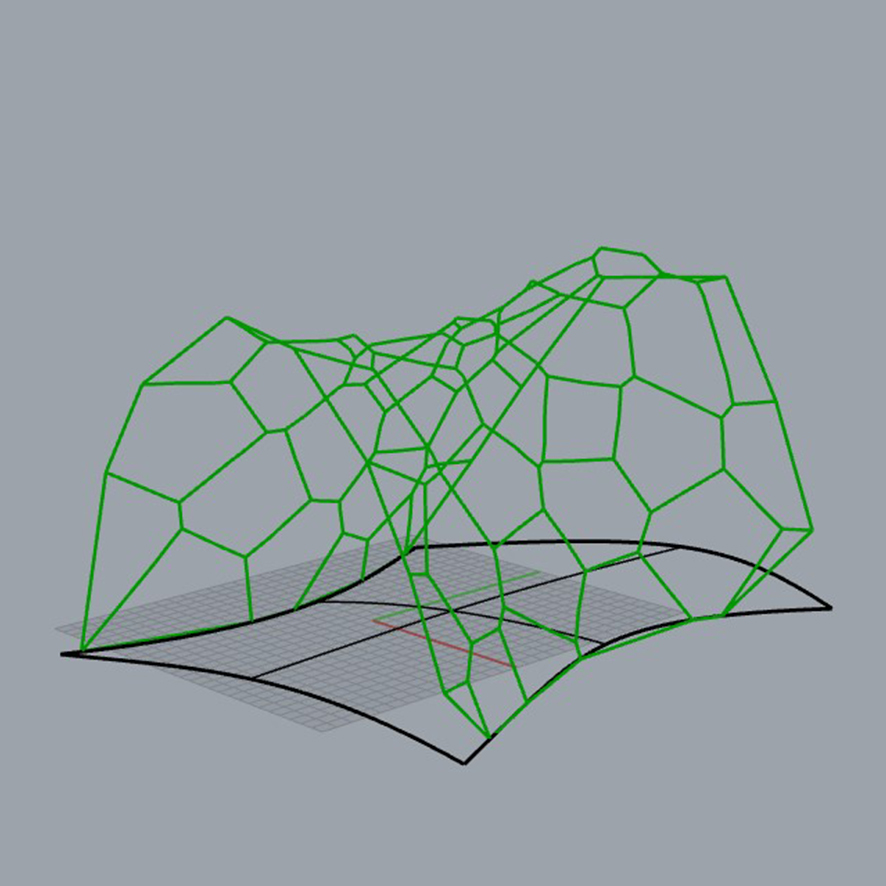

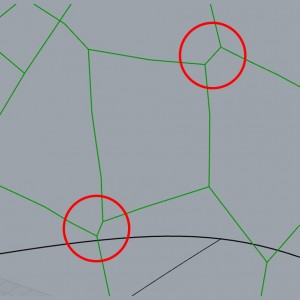

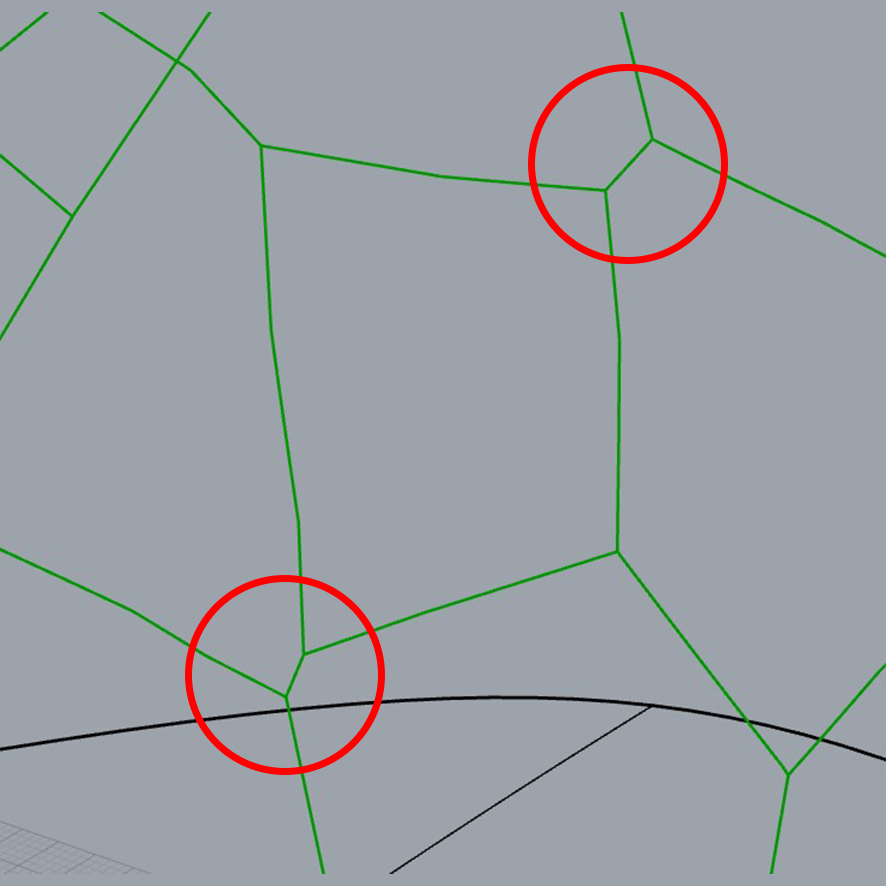

Kada se dobijena površina pretvori u sklop određenog broja voronoi ćelija (Slika4), pojaviće se jedan od problema koji treba rešavati u narednoj fazi istraživanja, a to su tzv. kritične ivice. (Slika5). One nastaju na spojevima ćelija i potencijalno se mogu rešiti ponovnim korišćenjem dodatka Kangaro i alatkom za tzv. sudaranje sfera(SphereCollide), gde se na osnovu radijusa sfera dobija prirodnija i ,,čistija,, forma. Košićenjem ove alatke dobijaju željeni rezultatie ali i dalje postoji momenata koji potencijalno mogu biti problem prilikom fabrikacije ovako dobijene strukture.
Slika4
Slika5
4. Formirani algoritam i priprema za sledeću fazu

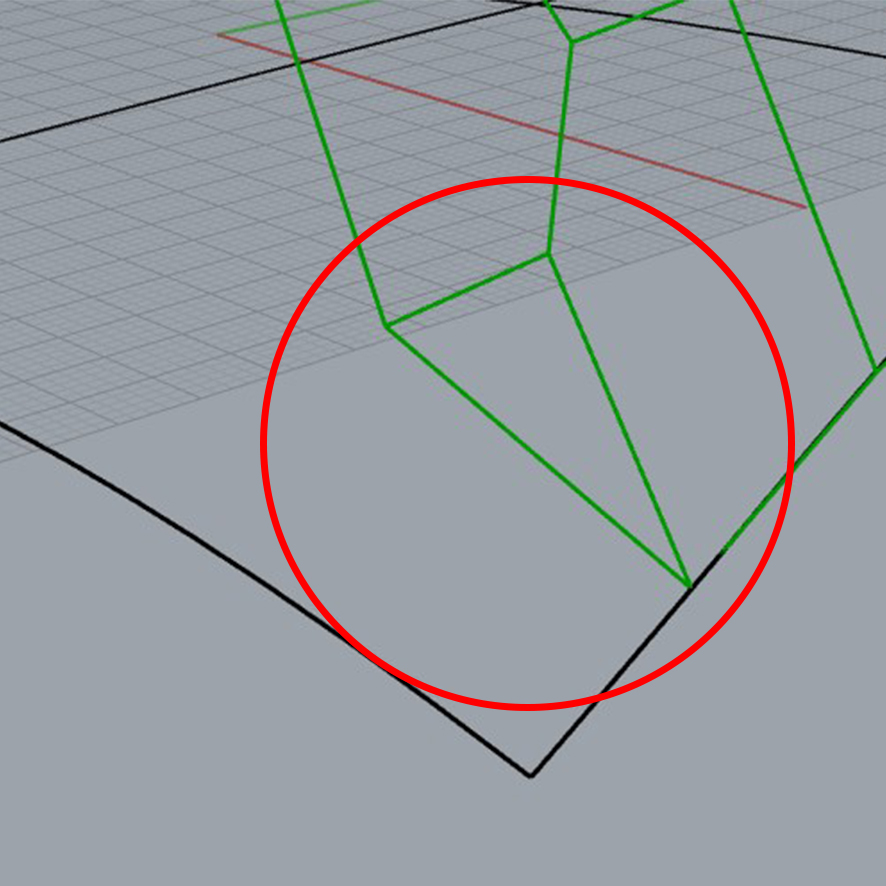

Pošto je tokom ove faze jasno formiran algoritam koji se može primeniti na bilo kakvu osnovu paviljona u narednoj fazi se treba baviti kompleksnijim formama, rešavanjem navedenih problema, a takođe treba pokušati rešiti problem koji se javlja na ćelijama kod oslonaca i na ”lomovima” strukture. (slika6)
Slika6
Zaključno sa rešavanjem ovog problema pristupa se finalnoj fazi generisanja ovakvog paviljona, a to je fomiranje štapastih elemenata jednakih dužina kao i konstruisanjem spojnica između istih.
