Kao što je u prethodnom delu navedeno, uz pomoć parametara ose sočiva, žižne tačke, žižne daljine i poluprečnika krive sočiva može se precizno konstruisati sabirno sočivo. Ono se postavlja na otvor fasade i sabira svetlosne zrake na određenu površinu izabrane ravni prostora.
Konstruisano sočivo u zadatom prostoru
Skica ideje za projekat
Funkcije formiranja sočiva na fasadi
Formiranje sočiva je zamišljeno sa namerom sakupljanja svetlosti na relativno malu površinu, to bi doprinelo većoj koncentraciji energine na datoj površini, reprezentovano toplotnom energijom. Ovu toplotnu energiju je moguće skladištiti (apsorbovati) i kasnije otpustiti u dati prostor ili je preneti na neki drugi sistem i usmeriti.
Za ove tehnike se korsite specijalni materijali, PCM tj. Phase Change Material. Suštinski ovi materijali prilikom promene agregatnog stanja emituju relativno veliku količinu toplotne energije, koji pre toga apsorbuju sve do promene agregatnog stanja. Tako npr. će “panel” PCM-a prikupljati sunčevu energiju tokom dana i biti u tečnom agregatnom stanju, dok će u večernjim casovima promeniti agr. stanje i emitovati energiju konstantno tokom odrešenog vremenskog perioda. Ovakav sistem bi doneo relativno velike uštede u potrošnji energije prilikom hlađenja i grejanja prostora.
Estetska funkcija je tipa snopa svetlosti, koji bi se mogao koristi kao motiv u prosotru npr. naglašavanja određenih delova tog prostora ili stvaranje željenog ambijenta.
Formiranjem više sočiva na fasadi može se stvoriti više svetlosnih snopova, koji se mogu koristiti za bilo koju od navedenih funkcija.
Formiranje više od jednog sočiva na fasadi
Više snopova svetlosti korišćenjem sočiva na svakom od otvora
*Dole su prikazane moguće primene sočiva u datim prostorima
Preusmeravanje snopa svetlosti montiranjem sočiva, kako bi se bljesak uklonio iz aktivnog prostora
Snop svetlosti formira bljesak u aktvnom delu prostora

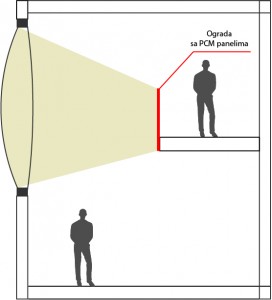

Moguće rešenje montiranja sočiva kod galerija, PCM paneli se montiraju na konstrukciju ograde koja se nalazi na galeriji
Zaključak
Koristeći program Rhinoceros i njegov plug-in Grasshopper, kreirana je definicija koja konstruiše sabirno sočivo u zadatom prostoru, definisanom kvadrom. Konstrukcija samog sočiva je bazirana na lokalnom kordinatnom sistemu tako da je relativno jednostavno preneti ovaj sistem u drugačije definisane prostore. Korišćenje definicije je veoma jednostavno gde korisnik treba da unese samo dimenzije prostora, pozicionira otvor i površ na koju želi da sabira svetlost. Moguće je uneti i dodatne parametre kao npr. index prelamanja svetlosti za materijal od koje želi da sočivo bude napravljeno. Isto tako može da definiše debljinu sočiva. Sočivo bi doprinelo temperaturnoj regulaciji prostora i uštedi energije. Postojala bi mogućnost usmeravanja svelosti koja bi formirala željeni ambijent ili ižmeštanje svelosnog snopa od sunca na mesto gde ne smeta funkciji prostora.
Definicija je napravljena za jednostavan prostor, tj. pozicioniranje površi sabiranja i otvora su vezane za stranice kvadra, što bi se moralo modifikovati ako se prostor drugačije definiše. Isto tako u odrešenim situacijama dolazi do velikog nagiba sočiva u odnosu na stranice kvadra (fasadu), što bi u praksi izazivalo probleme montiranja i narušavalo estetiku fasade. Ovaj problem bi se mogao rešiti tako što će se formirati više malih sočiva koja će fokusirati svetlost u istu tačku. Sistem je najbolje primenjiv u prostorima sa relativno visokim plafonom, galerijama …
Prilikom formiranja svetlosnog snopa nije poželjno da donja ivica površi sabiranja bude niže od 210cm, u odnosu na pod, radi izbegavanja bljeska i više temperature koja bi se javila kada bi korisnik prostora bio u kontaktu sa svetlosnim snopom.
*Dole su prikazani slučajevi konstrukcije sočiva i ekstremi kada potrebe sabiranja svetlosnih zraka premašuju dozvoljene vrednosti, formirane po kriterijumima praktičnosti izvođenja i estetici.
Zakrivljenost i debljina sočiva formirana po zahtevu sabiranja svetlosti
Zakrivljenost i debljina sočiva formirana po zahtevu sabiranja svetlosti
Zakrivljenost i debljina sočiva formirana po zahtevu sabiranja svetlosti
Ekstreman zahtev sabiranja sočiva, maksimalna dozvoljena debljina nije dovoljna za potrebno sabiranje

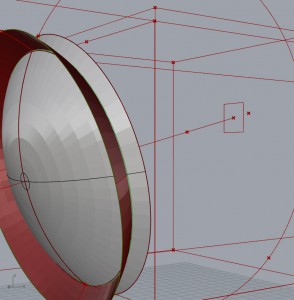

Sočivo sa pogledom iz prostora
O iskustvu izrade projekta:
Prilikom izrade projekta imao sam priliku da proučim klasičnu optiku i matematičke relacije koje formiraju optičke aparate.
Isto tako sam se upoznao sa nekim od funkcija plug-in-a grasshopper i sistemom rada programa Rhinoceros.
Upoznao sam se sa principima parametrijskog modelovanja, tj. metodologijom rada za kreiranje formi koristeći funkcije i veze između elemenata.
Nadam se da ću u budućnosti imati priliku da dublje uđem u ovaj sistem rada, kako bi maksimalno iskoristio njegove potencijale.
