U drugoj fazi istraživanja, sprovedeno je ispitivanje načina rada softvera odabranih za sprovodjenje istraživanja – Rhinoceros 3D, Grasshopper-a i Pachyderm Acoustical Simulation (plug-ina za Grasshopper).

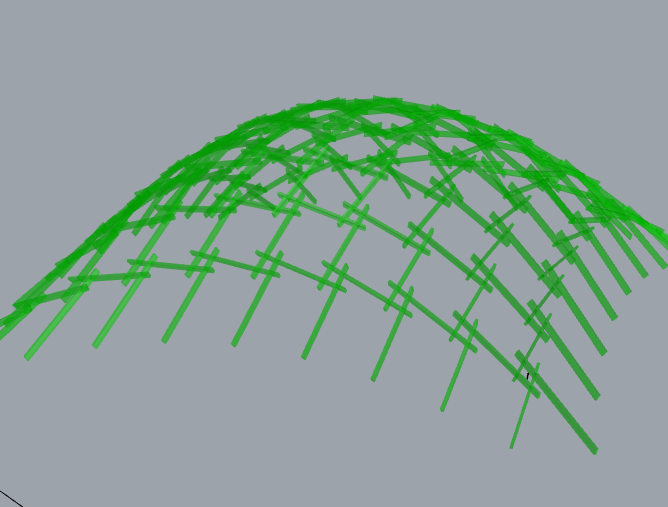

Modelovana recipročna struktura u grasshopper-u
Ispitivanje mogućnosti ovih softvera, u ovoj fazi istraživanja, sprovedeno je odvojeno, dok će se u kasnijoj fazi istraživanja delovanje ovih softvera kombinovati, da bi se mogli ispitati kriterijumi postavljeni u fazi 1.
Prvo je u Rhino3D softveru, formirana recipročna struktura, uz korišćenje Grasshopper-a i nGon i Kangaroo plug-inova za Grasshopper.
Formiranje recipročne strukture pomoću Grasshopper-a
Recipročna struktura je formirana pomoću koda, koji omogućava da se oblik mreže elemenata recipročne strukture menja (mogu se menjati dimenzije samih elemenata recipročne strukture, mogu se menjati veličine prostora između elemenata, elementi se mogu postaviti pod različitim uglom, itd..)

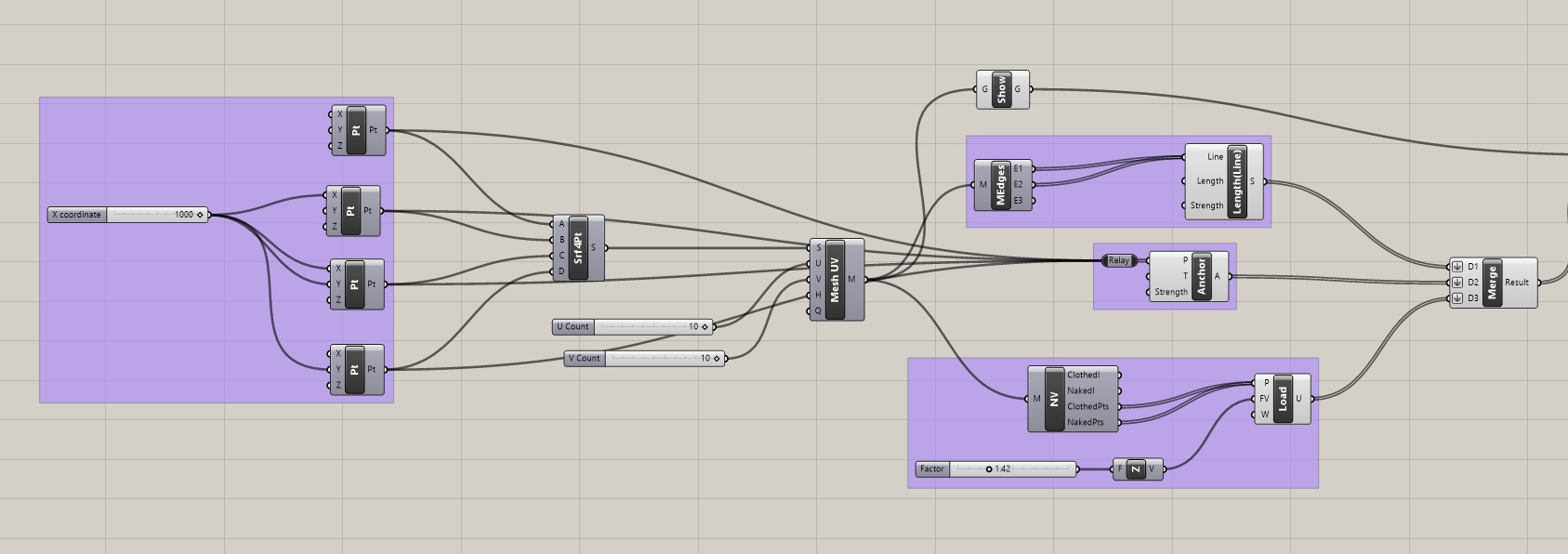

Deo koda korišćenog za formiranje recipročne strukture
Nakon ovoga, sprovedeno je ispitivanje načina rada Pachyderm plug-ina. U ovoj fazi istraživanja cilj je bio samo upoznati se sa načinom rada softvera i shvatiti kako možemo pročitati rezultate, koji nam trebaju za istraživanje.
Prvo je formiran je najbazičniji sklop neophodan za rad Pachyderm plug-ina – jedna prostorija dimenzija 5m/7m/3m, čijim zidovima je dodeljen proizvoljan materijal (u ovom slučaju drvo), postavljeni su jedan izvor zvuka i jedan prijemnik zvuka na potpuno proizvoljnim mestima u prostoriji i započeta je simulacija prostiranja zvuka.

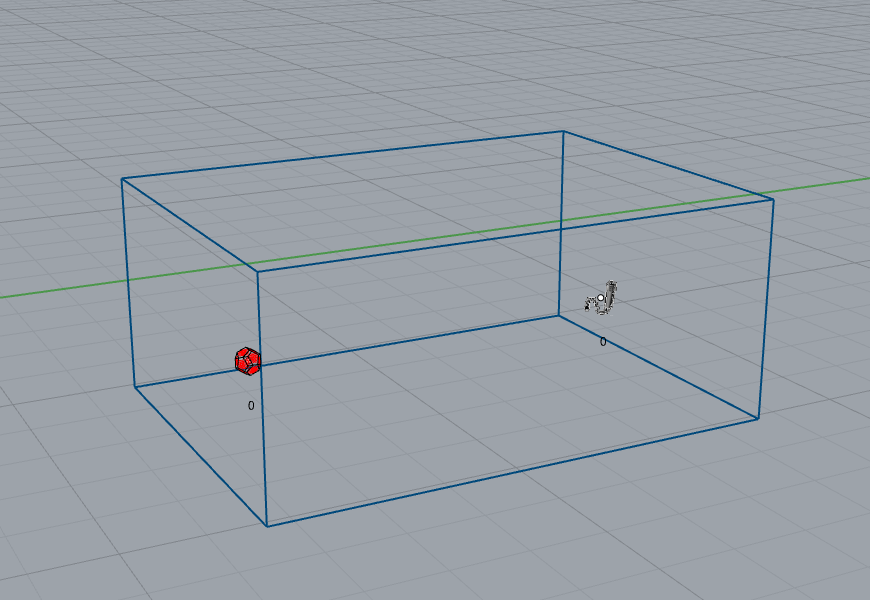

Prostorija sa proizvoljno postavljenim izvorom zvuka (levo) i prijemnikom zvuka (desno)
Nakon sprovedene simulacije, cilj je bio u softveru očitati parametre koji su postavljeni kao kriterijumi istraživanja u fazi 1 (T30 (ili RT) – vreme reverberacije i CD80 – jasnoća zvuka).

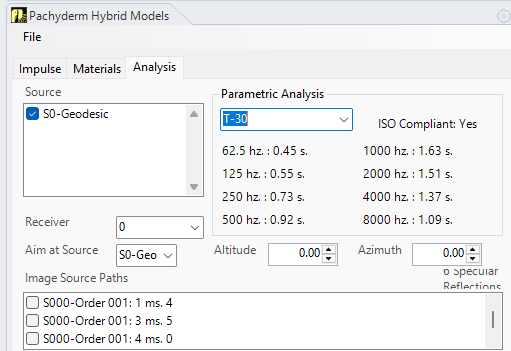

Očitavanje rezultata vremena reverberacije T30

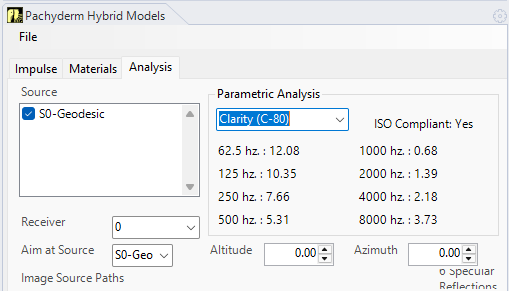

Očitavanje jasnoće zvuka CD80
Na osnovu formiranja ove probne recipročne strukture i sprovodjenja probne simulacije u Pachydermu, može se zaključiti da su odabrani softveri pogodni za ovo istraživanje i da se njihovim kombinovanjem može sprovesti ispitivanje uticaja recipročnih struktura na akustiku prostorije.
