Oblast: Generisanje poligonalnih modela zakrivljenih formi – faceted papercraft
Metode: MeshLab,Papakura Designer
Cilj: dobijanje zanimljivih struktura
Reference: http://www.instructables.com/id/Create-faceted-paper-objects/
Primeri:
Author: Ivana Pjevic
Faceted papercraft animals 2/3
Istrazivanjem o ovoj temi otkrila sam jedan od nacina na koji se postize isti krajnji rezultat kao sto se od mene zahteva.
Prvo sto mi je neophodno je 3D model zivotinje koju sam odabrala. Pronasla sam ga, besplatno, na sajtu https://www.thingiverse.com/

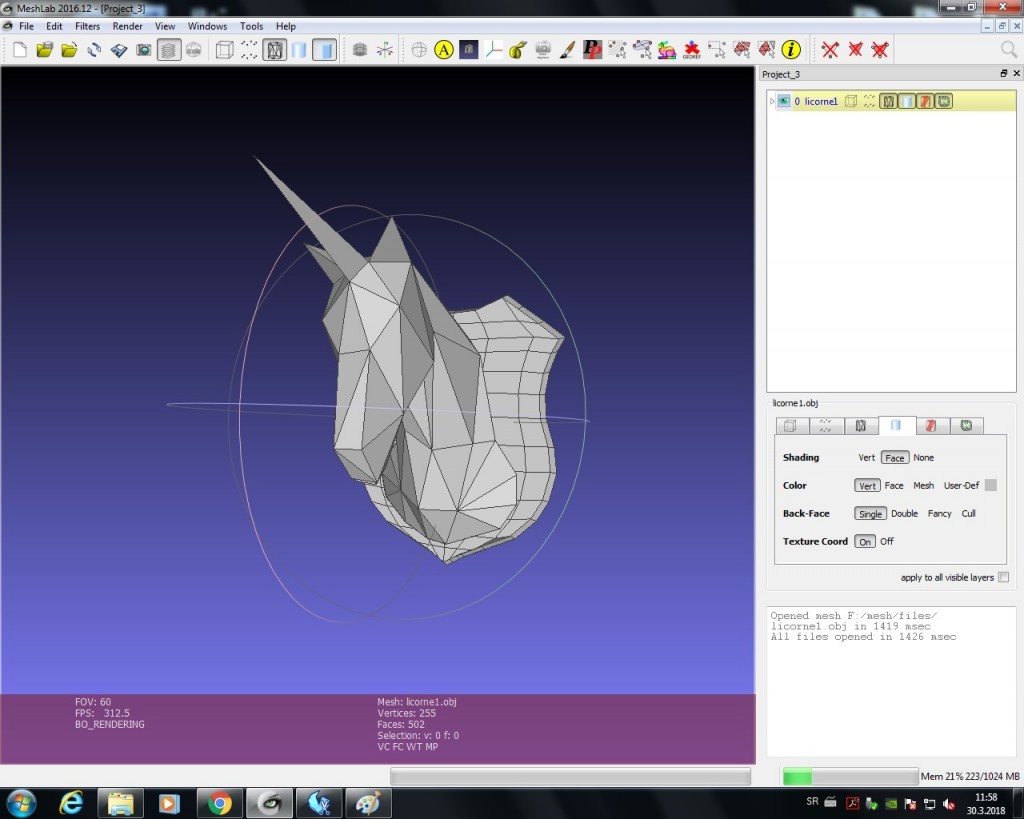

Zatim sam isti taj model ubacila u MeshLab. Opcijom Filters->Remeshing, Simplification and Reconstruction->Quadric Edge Collapse Decimation, postize se uproscavanje modela na jednostavnije delove – trouglove.
Kada sam zadovoljna brojem segmenata i izgledom modela, sacuvala sam 3D model i ubacila ga zatim u Pepakura Designer.
Ovim programom se razvija mreza modela. Opcijom “unfold” dobila sam na desnoj strani razvijenu 2d mrezu. Problem koji nastaje je taj sto su svi delovi spojeni,i bio bi mi potreban veliki format za stampanje ukoliko bih ostavila sve ovako kako jeste.
Daljim istrazivanjem programa pronasla sam resenje ovog problema. Opcijom “Join/Disjoin Face” postoji mogucnost razdvajanja delova mreze i njihovog pomeranja kako bi se slozili na zeljeni format. Kada sam to obavila, dobila sam 11 papira A4 formata sa svim delovima.
Nakon stampanja, secenja delova, savijanja i sklapanja, nastala je ova radna maketa.
Zakljucak: Danas sam zakljucila da se problem javlja u izboru materijala za maketu. Radeci sa papirom shvatila sam da nije dovoljno cvrst materijal, i da je potrebno odabrati hamer ili karton. Bilo bi dobro i ponovo sloziti delove mreze kako bih probala da ih uklopim u sto manji broj papira za stampu.
