Uvod
Naš projekat u okviru predmeta „Geometrija i vizuelizacija formi“ imao je cilj da prikaže dva različita pristupa modelovanju iste forme – činije za sladoled sa tri kalupa. Oba pristupa vode do identičnog finalnog proizvoda, ali koriste potpuno različite metode: klasično 3D modelovanje u Rhino-u i algoritamsko modelovanje kroz Python programiranje unutar Rhino-a.
Cilj projekta
- Kreirati okruglu činiju prečnika 16 cm i dubine 7 cm.
- Uključiti tri udubljenja za kugle prečnika 6 cm, raspoređena u trouglastom obliku (dve gore, jedna dole).
- Dodati pregrade između kalupa, zadebljano podnožje i preciznu debljinu zida (0.6 cm).
- Postići estetski i funkcionalni dizajn.
Prvi pristup – ručni rad u Rhino-u (Ivana)
- Metoda: Korišćenje standardnih Rhino alata za kreiranje oblika kroz polilinije, površine revolucije i boolean operacije.
- Proces: Definisanje spoljašnjeg i unutrašnjeg profila činije, kreiranje udubljenja za kugle i pregrada, završna obrada filletima i zadebljanjem podnožja.
- Prednosti: Potpuna kontrola nad oblikom, vizuelna intuicija, jednostavno testiranje proporcija i kompozicije.

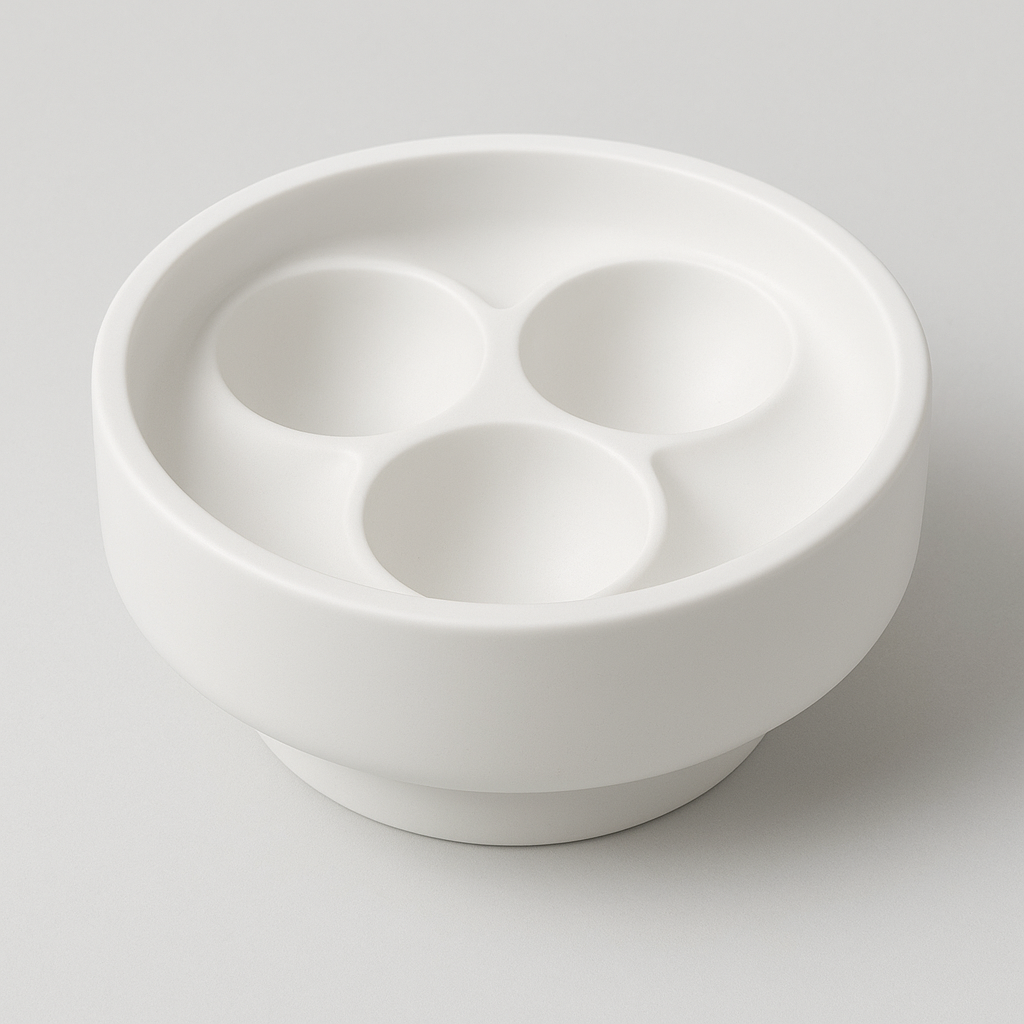

- Rezultat: Precizna i estetski oblikovana činija koja jasno vizualno pokazuje funkcionalnost za serviranje kugli sladoleda. Model je spreman za render i eventualnu proizvodnju.
Drugi pristup – Python programiranje u Rhino-u (Jelena)
- Metoda: Algoritamsko modelovanje korišćenjem Rhino Python API-a (rhinoscriptsyntax).
- Proces: Parametarsko definisanje dimenzija činije, pozicija i veličina kalupa za kugle, kreiranje udubljenja i pregrada, spajanje svih delova u jedan solid.
- Prednosti: Precizna kontrola dimenzija kroz parametre, mogućnost lakoće promena proporcija ili broja kalupa, ponovljivost i skalabilnost projekta.
- Rezultat: Identican finalni oblik kao kod ručnog modelovanja, ali generisan kroz skriptu, što omogućava jednostavne modifikacije i automatsku izradu više verzija.
Tehnički aspekti dizajna
Prilikom projektovanja činije posebna pažnja posvećena je proporcijama i debljini materijala. Zidovi posude definišu se debljinom od 0.6 cm, što je dovoljno da osigura stabilnost i otpornost u fizičkom proizvodu, a istovremeno ne stvara osećaj masivnosti. Podnožje je dodatno zadebljano na 1.2 cm, čime je postignuta veća čvrstina i stabilnost, naročito kada je posuda napunjena.
Kalupi za kugle, prečnika 6 cm, raspoređeni su u trouglastoj formaciji kako bi se naglasila ravnoteža između funkcionalnosti i estetike. Svako udubljenje jasno odvojeno malim pregradama obezbeđuje da različiti ukusi sladoleda ostanu razdvojeni, dok je sama forma posude i dalje jedinstvena i kompaktna.
Ovakav pristup omogućava da posuda nije samo apstraktni 3D model, već da njene dimenzije i proporcije budu potpuno spremne za realnu izradu, bilo 3D štampom, bilo industrijskom proizvodnjom.
Potencijal i buduća primena
Naš projekat ne završava se na kreiranju jedne posude, on otvara mogućnost kreiranja čitave serije proizvoda. Zahvaljujući parametrima definisanim u Python skripti, lako se mogu generisati varijacije: posude sa više ili manje kalupa, različitih prečnika i dubina, pa čak i modifikacija samih formi udubljenja.
S druge strane, ručni rad u Rhino-u daje nam estetsku kontrolu i fleksibilnost da oblik prilagodimo intuitivno i vizuelno.
Kombinovanjem oba pristupa otvara se prostor za stvaranje hibridnog procesa rada: inicijalna vizuelna proba i estetsko usavršavanje u Rhino-u, a zatim precizna i parametarski kontrolisana izrada u Pythonu. Na taj način, dizajneri i inženjeri dobijaju najbolji rezultat – spoj kreativne slobode i tehničke preciznosti.
Zaključna vrednost projekta
Ovaj rad pokazuje kako geometrija i vizuelizacija formi nisu samo teorijsko polje, već imaju direktnu praktičnu primenu u dizajnu proizvoda. Posuda za sladoled koju smo razvile može se posmatrati i kao primer funkcionalnog industrijskog dizajna: ona je jasno čitljiva kao činija, ali poseduje specifičan identitet kroz integrisane kalupe.
Naš zaključak je da ovakav pristup modelovanju podstiče ne samo razumevanje formi i proporcija, već i razvijanje metodologije koja može da se primeni na mnogo širem spektru projekata – od industrijskog dizajna do arhitekture i parametarskih sistema oblikovanja.
Zaključak
- Cilj projekta je postignut: kreirali smo funkcionalnu činiju sa tri kalupa za kugle sladoleda.
- Prikazana su dva različita pristupa: klasično 3D modelovanje i algoritamsko programiranje.
- Projekat ističe važnost razumevanja geometrijskih principa, vizuelizacije formi i parametarskog modelovanja.
Naučili smo kako da jedan oblik generišemo i vizuelno oblikujemo ručno, i istovremeno kreiramo parametarsku verziju koja omogućava jednostavne izmene i skaliranje.
