Strukturalna anamorfoza – faza III

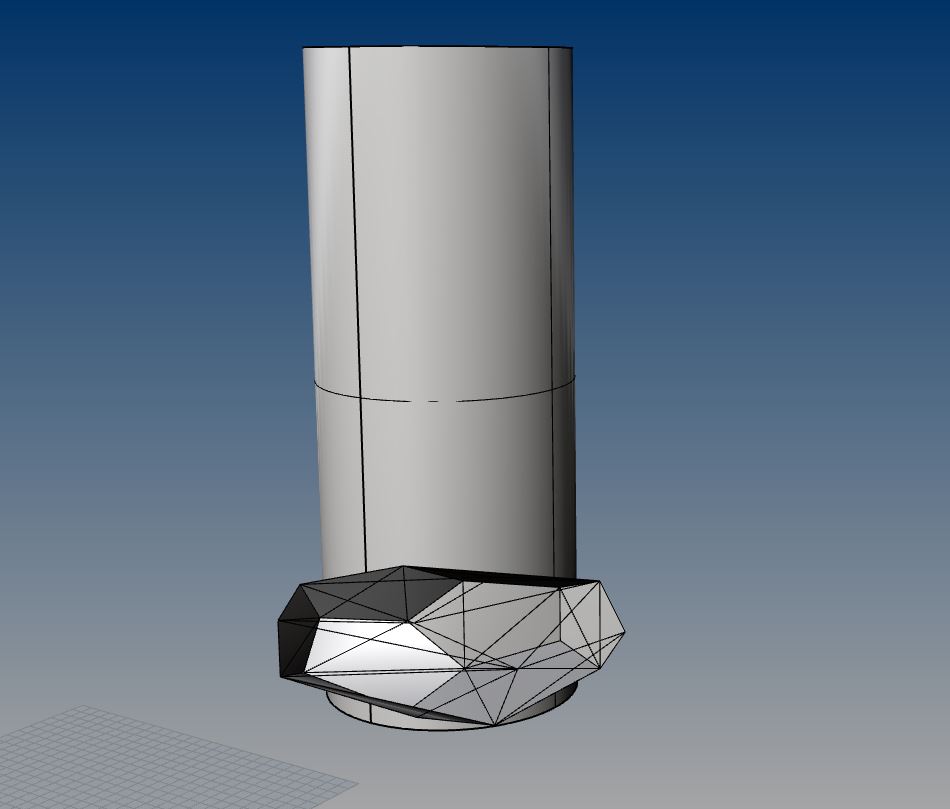

Definicija je unapređena tako da se iz bilo kog mesh modela, postavljenog u cilindar, dobije anamorfni mesh model koji se kasnije može pripremiti za 3d štampu i testirati. U definiciji je dodatno urađen mirror oko mesta preseka vidnog zraka na cilindru ka dole (oko XY ravni). Sve što je  potrebno da se uradi jeste da se doda tačka u Rhino-u i dobija se anamorfni oblik mesha. Konkretno na ovom primeru definicija je primenjena na dodekaedru.

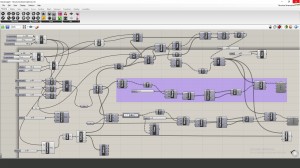

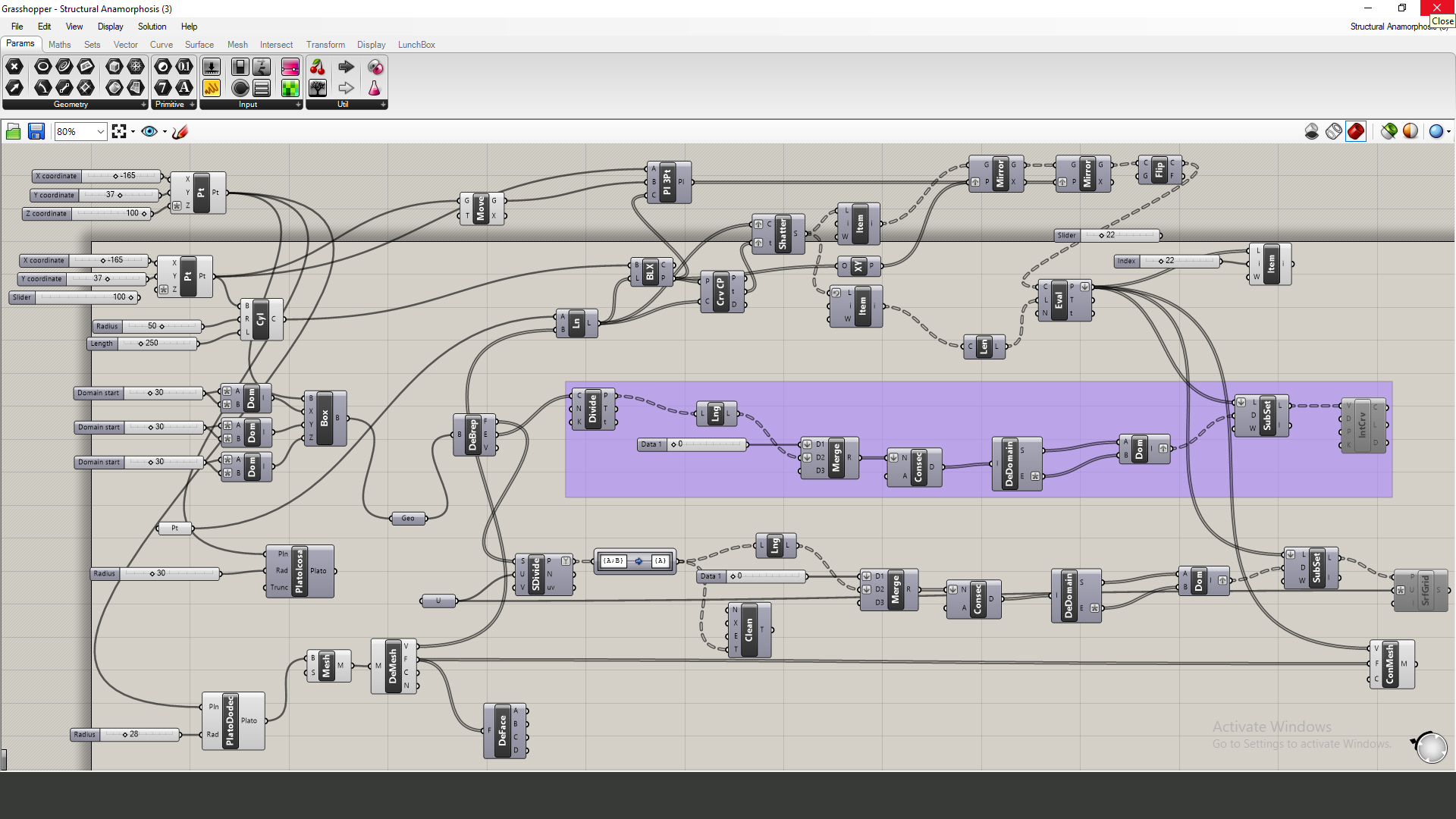

Untitled

2

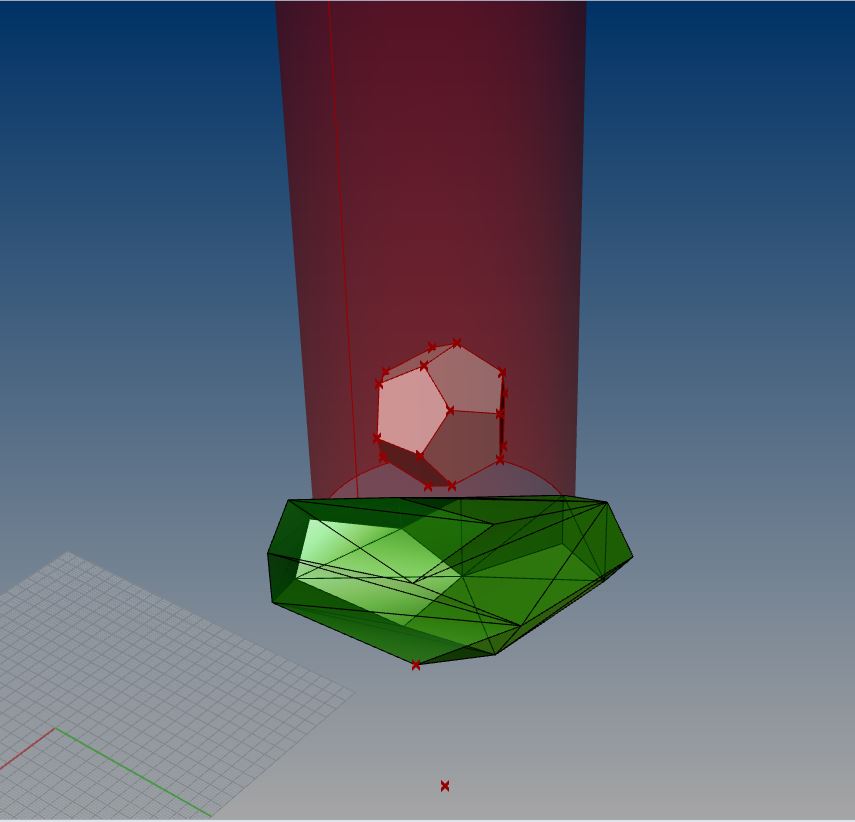

444

Za finalnu fazu  najbolje je 3d odštampati dobijeni anamorfni model, žičani model (jeftinija varijanta) ne bi doneo očekivane rezultate zbog potkonsturkcije koju štamapač dodaje modelu koje je kasnije teško ukloniti bez oštećenja modela, kao i zbog ‘transparentnosti’ samog žičanog modela koji preklapanjem ivica ne bi davao jasan odraz u cilindru.

Dobijeni anamofrni model se može napraviti od papira, korišćenjem uroll alatke, kao u prethodnom post-u, štampanjem i kasnijim sklapanjem makete.

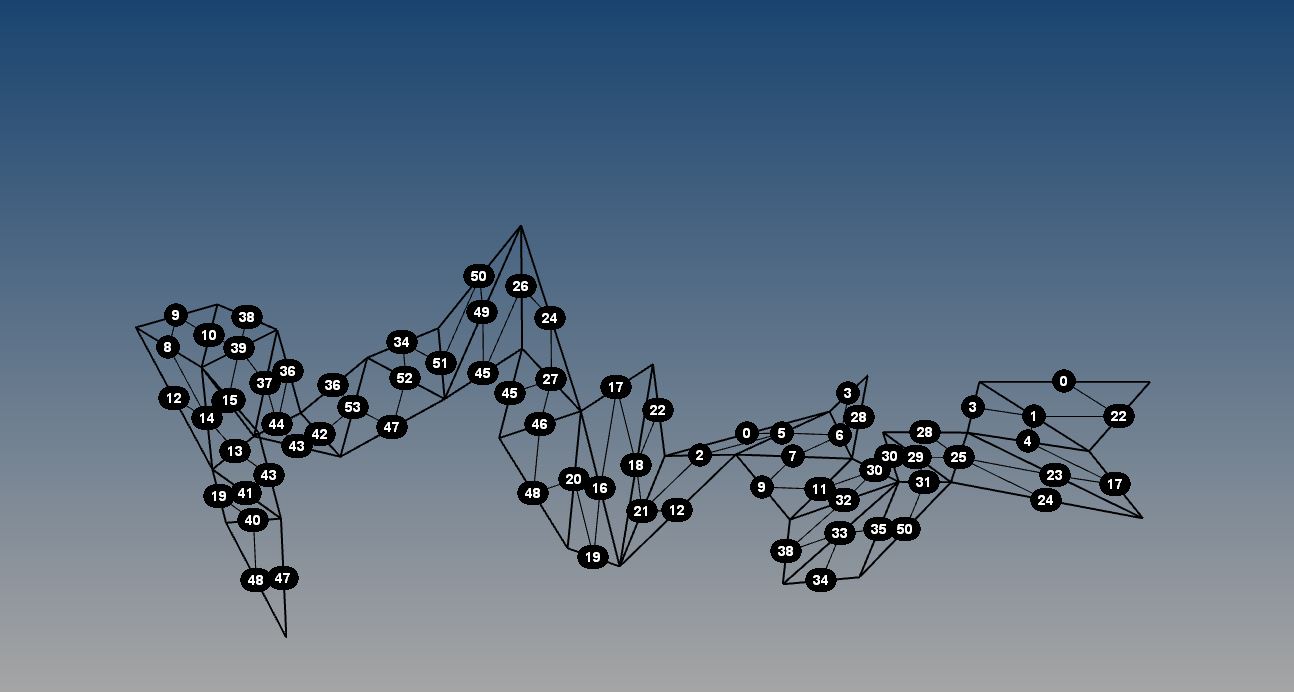

Unroll-ovani anamorfni dodekaedar:

e

Fabrikacijom probnog modela od standardnog papira i selotejpa došla sam do sledećih zaključaka: poželjno je koristiti teži papir (hamer-250gr) i providni super lepak za brzo učvršćivanje delova radi stabilnosti modela i pedatnijeg izgleda ivica.

Rezultat istraživanja:

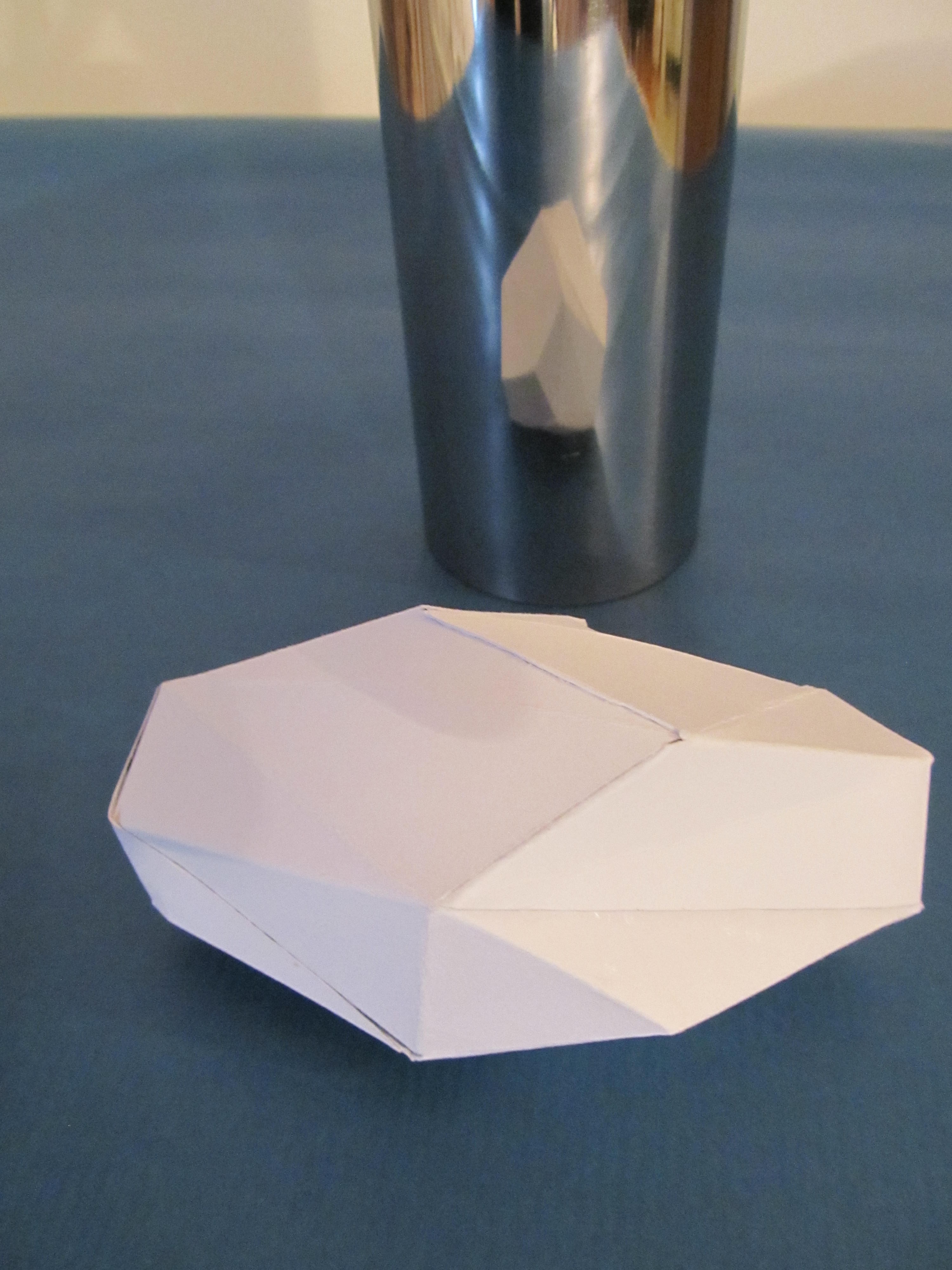

IMG_9569

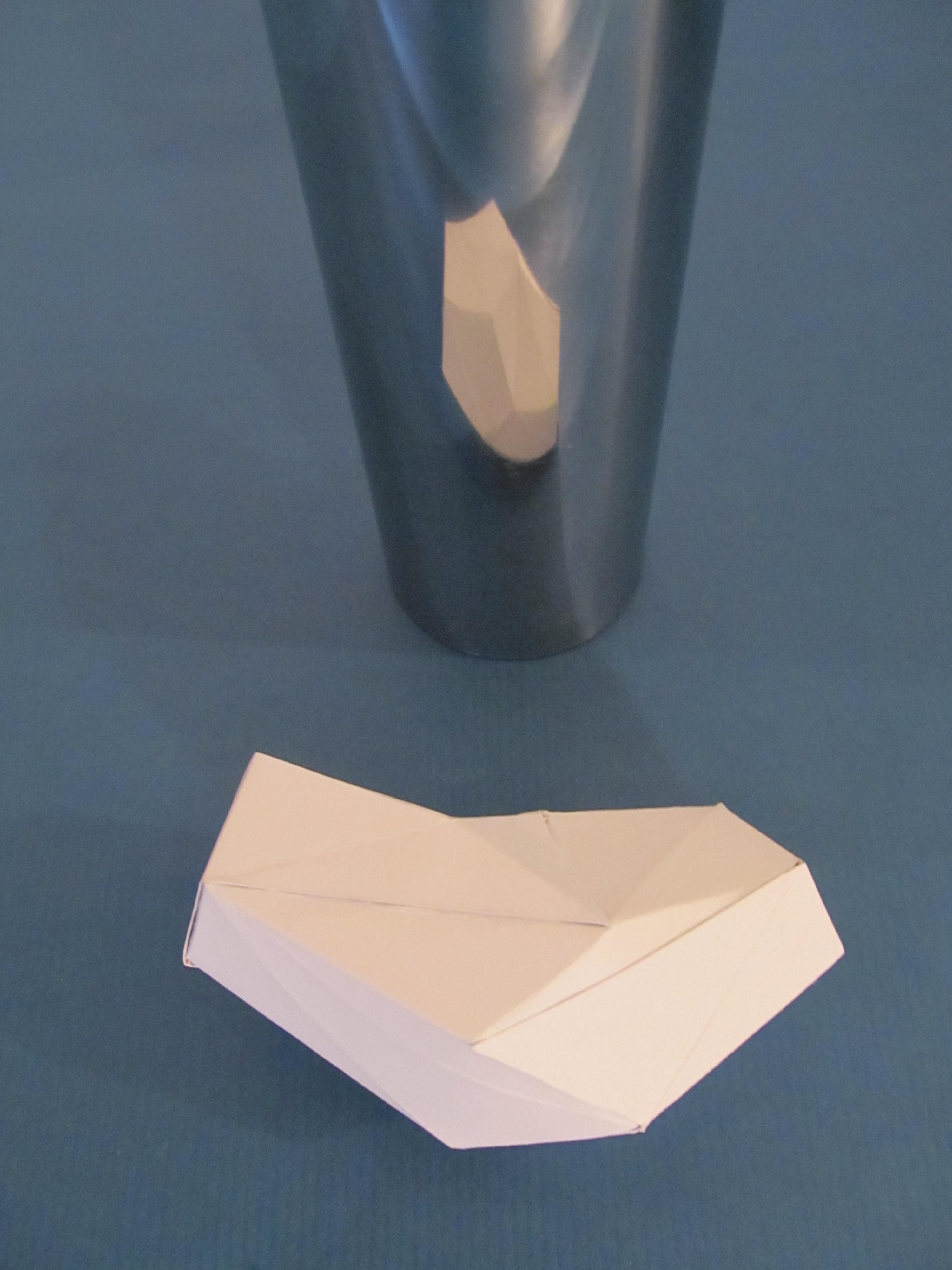

IMG_9561

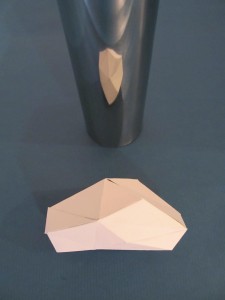

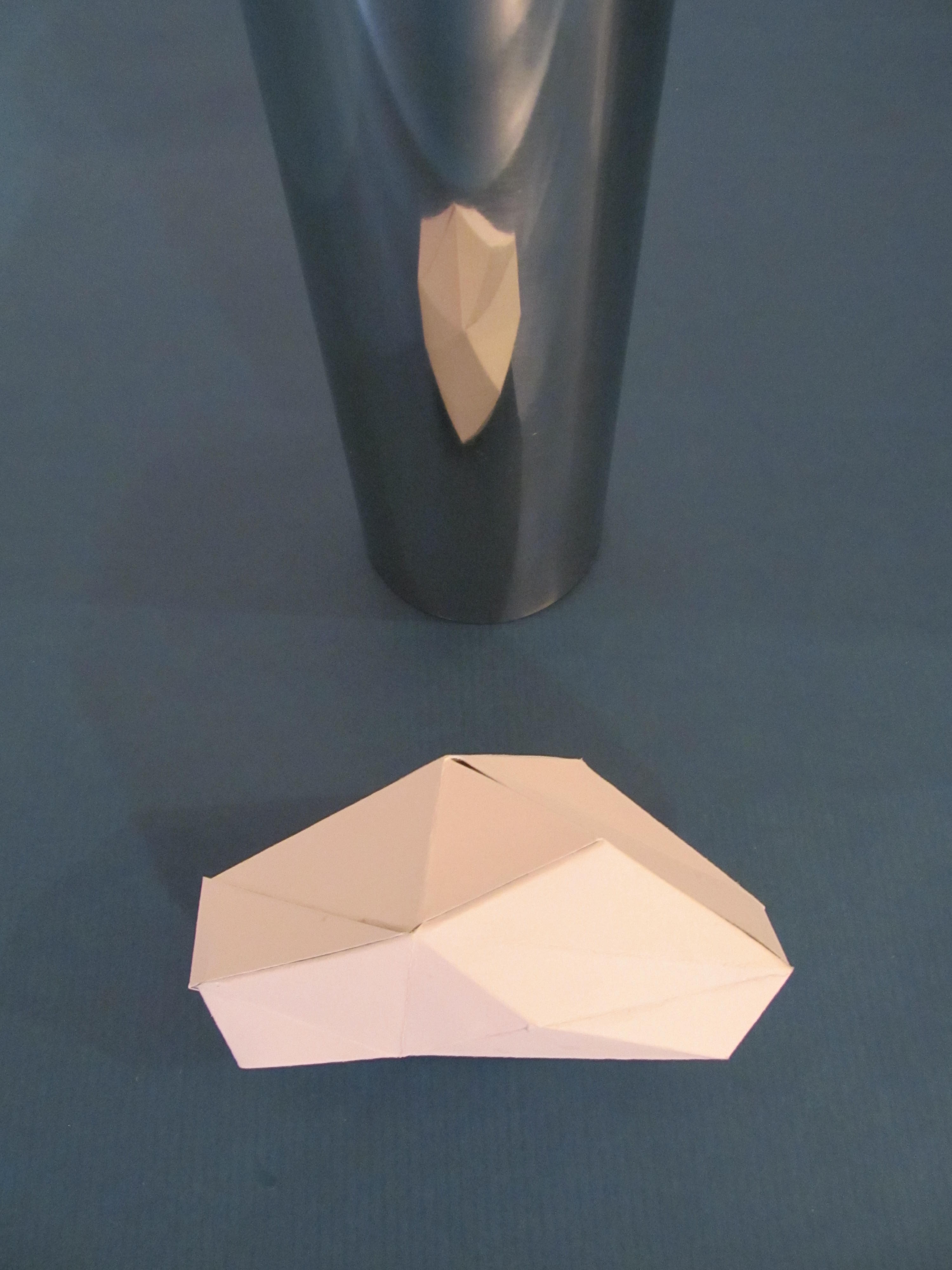

IMG_9559
