S obzirom na to da je kroz istraživanje utvrđeno da je problem primećen u početku nerešiv, odnosno, da je fabrikacija Omoshiroi block-ova veoma spor i delikatan proces koji se ne može ubrzati i uprostiti, odlučeno je da se još malo pomučimo i probamo napraviti jedan ovakav blokčić.
Po uzoru na glavni motiv ovih blokčića u Japanu, za motiv našeg blokčića odabrana je takođe jedna reprezentativna i znamenita građevina – Brašovanova zgrada Banovine u Novom Sadu.
Prvi korak je izrada modela Banovine, pri čemu je korišćen 3ds Max.

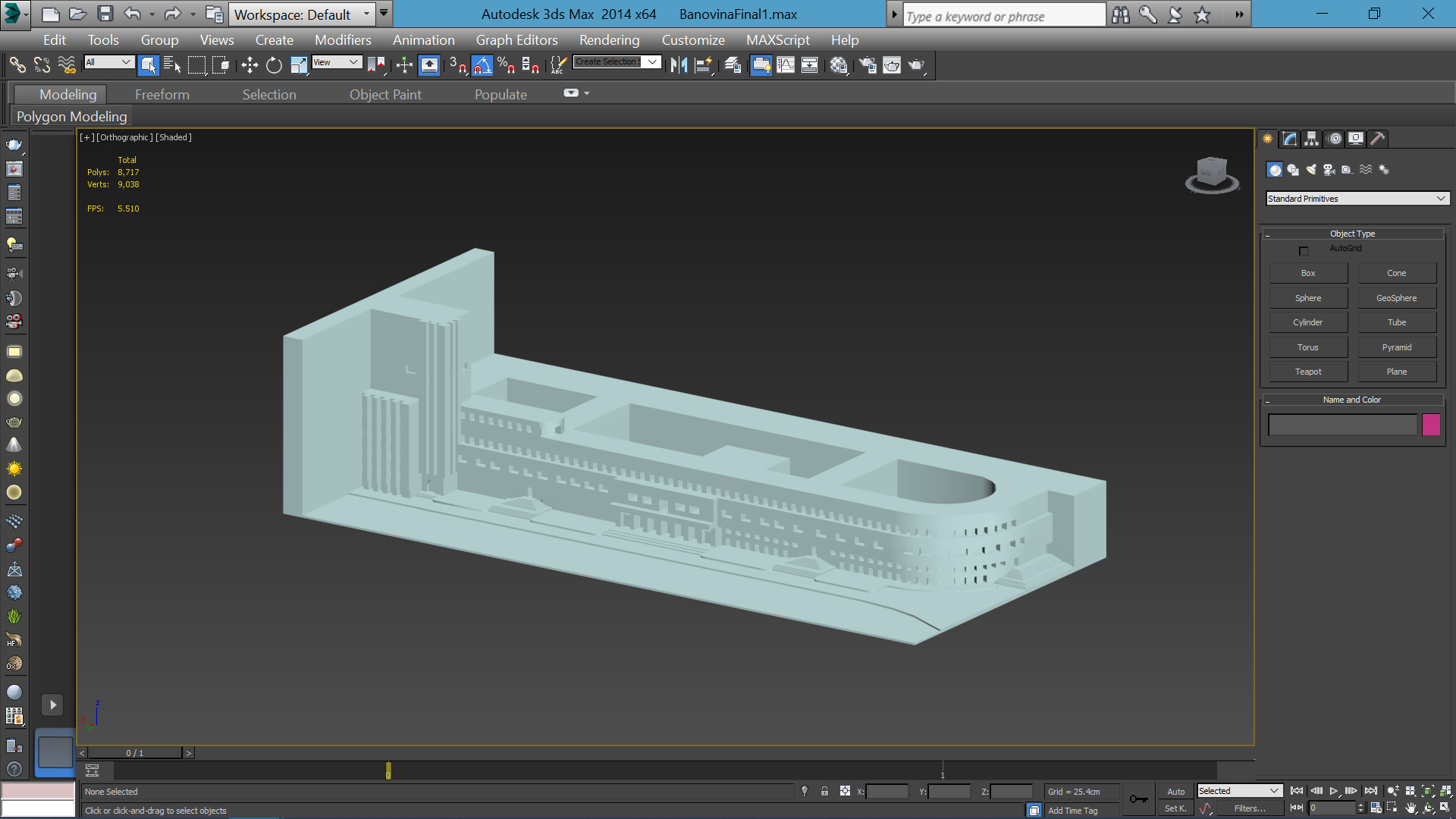

Slika 1: završen model u 3ds Max-u
Prilikom modelovanja, bilo je potrebno unapred voditi računa o tome da sva ispupčenja i udubljenja na fasadi (na primer – prozori, vrata) ne budu manja od 1.5mm u datoj razmeri, da ih kasnije prilikom sečenja laser ne bi “progutao”, te da bi se jasno videla.
Takođe, s obzirom na to da je teren u Novom Sadu ravan i time poprilično nezahvalan za “stapanje” u ivice blokčića, umesto toga izvršeno je “stapanje” dveju fasada u ivice blokčića. Ove fasade su produžene i van gabarita objekta, čime je omogućeno lako cepkanje listova budućeg blokčića.
Drugi korak je, kao i u fazi 2 na radionici, ubacivanje modela u Rhinoceros, gde je izvršeno njegovo sečenje na horizontalne ravni. Svaka ravan predstavlja jedan listić u budućem blokčiću.

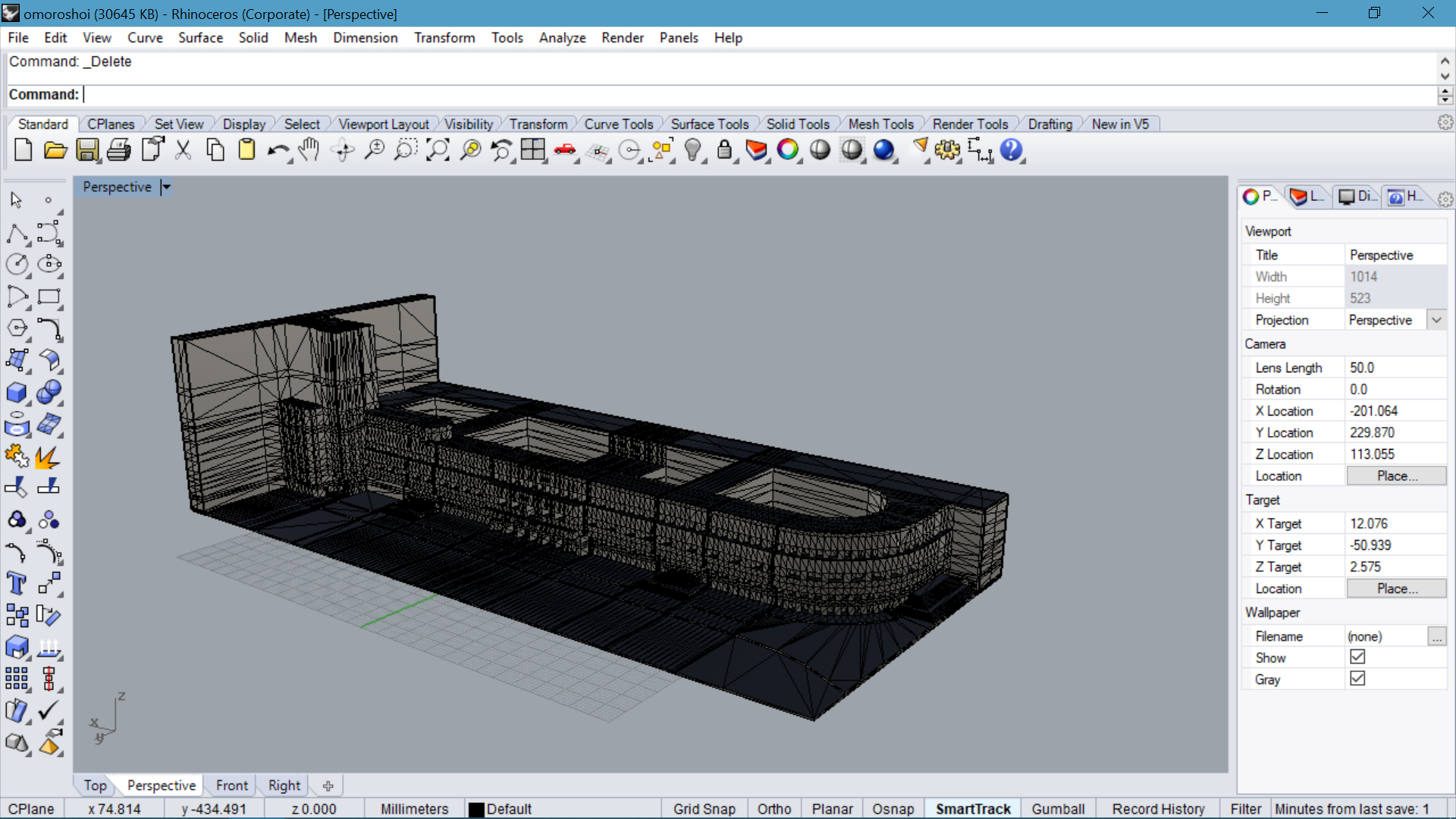

Slika 2: model u Rhinoceros-u, isečen na horizontalne ravni
Sledeći korak je priprema za lasersko sečenje. Svaka ravan, odnosno listić, sastoji se iz tri vrste linija – plave, crvene i zelene.

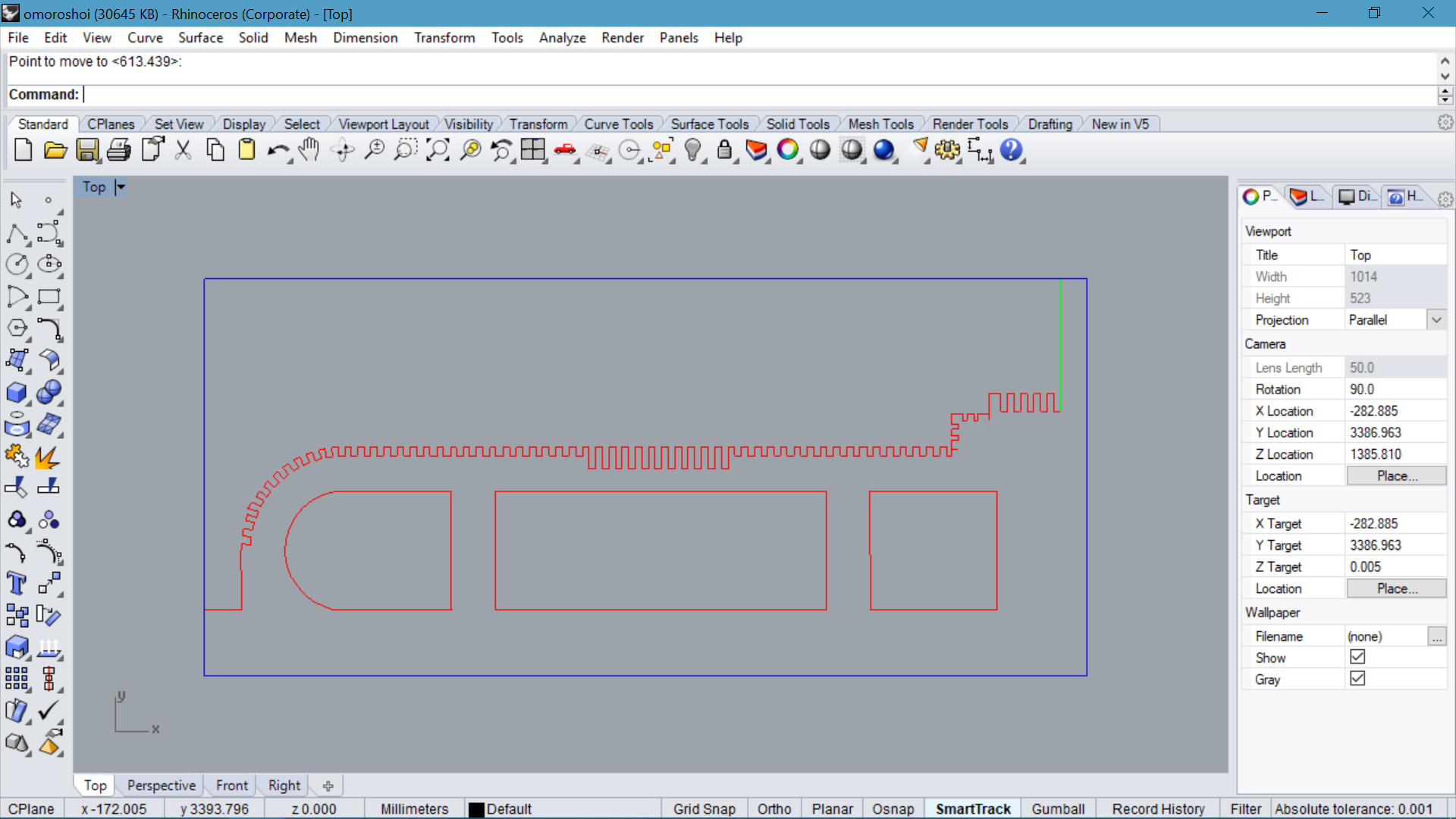

Slika 3: Priprema listića za štampu u Rhinoceros-u – tri vrste linija
Plave linije prestavljaju spoljašnje ivice blokčića. One će laserom biti potpuno prosečene.
Crvene linije predstavljaju ivice unutar blokčića, tačnije, fasade objekta, koje će laserom takođe biti potpuno prosečene. Do ove odluke je došlo usled razmere objekta, preciznije, zbog velikog broja sićušnih prozora na fasadi (oko 1.5mm širine), koji se ne bi baš dobro ponašali prilikom cepkanja.
Konačno, zelene linije predstavljaju perforirane ivice blokčića, odnosno mesta iz kojih će se listići cepkati.
Nakon ovoga, potrebno je listiće pozicionirati na listove A3 formata, na kojima će biti izvršeno lasersko sečenje.

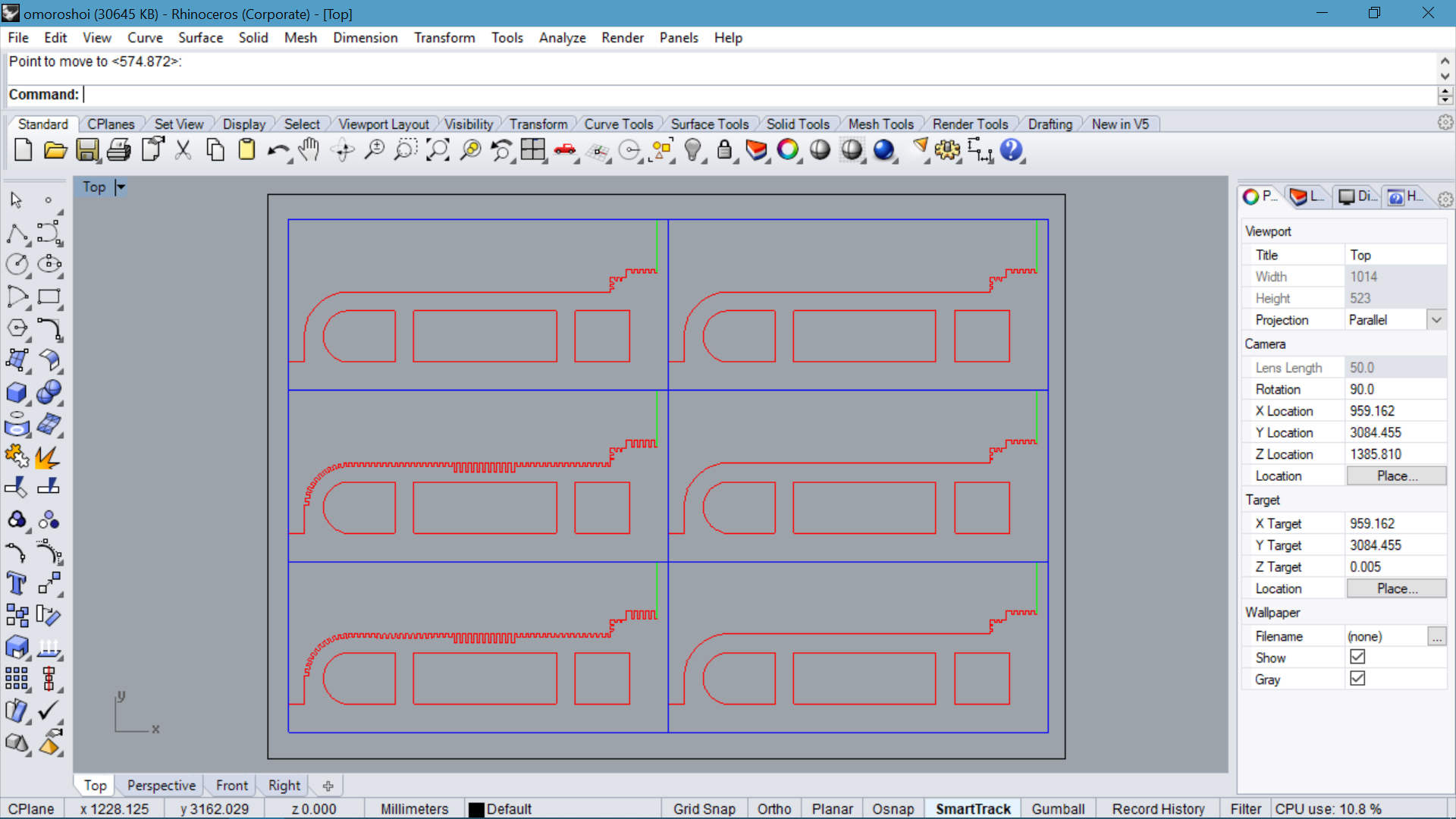

Slika 4: listići složeni na A3 format, spremni za lasersko sečenje
Na svaki list A3 formata staje po šest listića budućeg blokčića dimenzija 20x9cm. Po dva vertikalno orijentisana lista A3 formata puštana su zajedno na sečenje. Ovaj postupak bilo je potrebno ponoviti 40 puta da bi se dobio jedan kompletan blokčić Banovine.

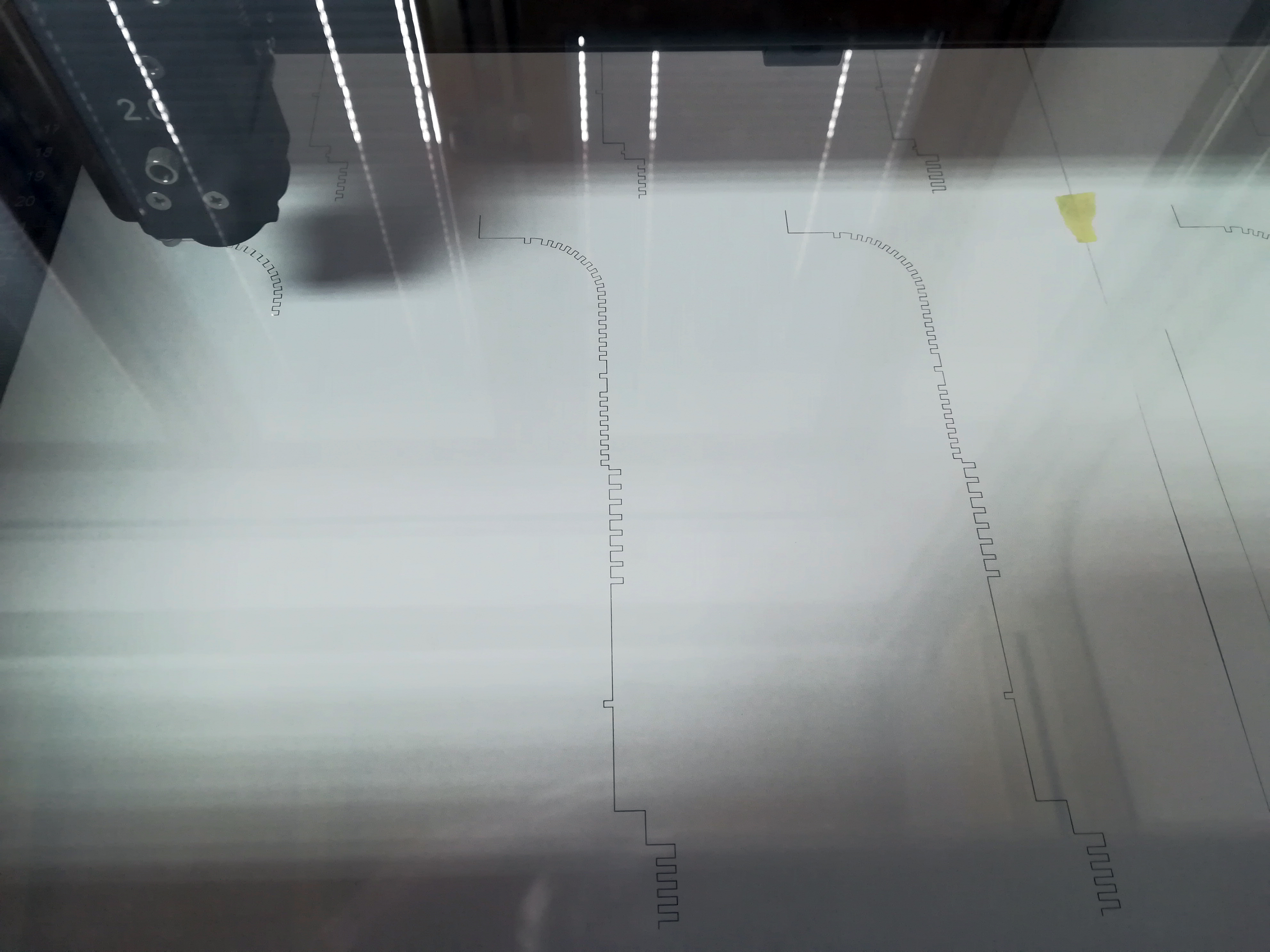

Slika 5: lasersko sečenje listića
Nakon sečenja, sledi poslednji korak – složiti isečene listiće po redu jedan na drugi i zalepiti ih po ivicama blokčića.

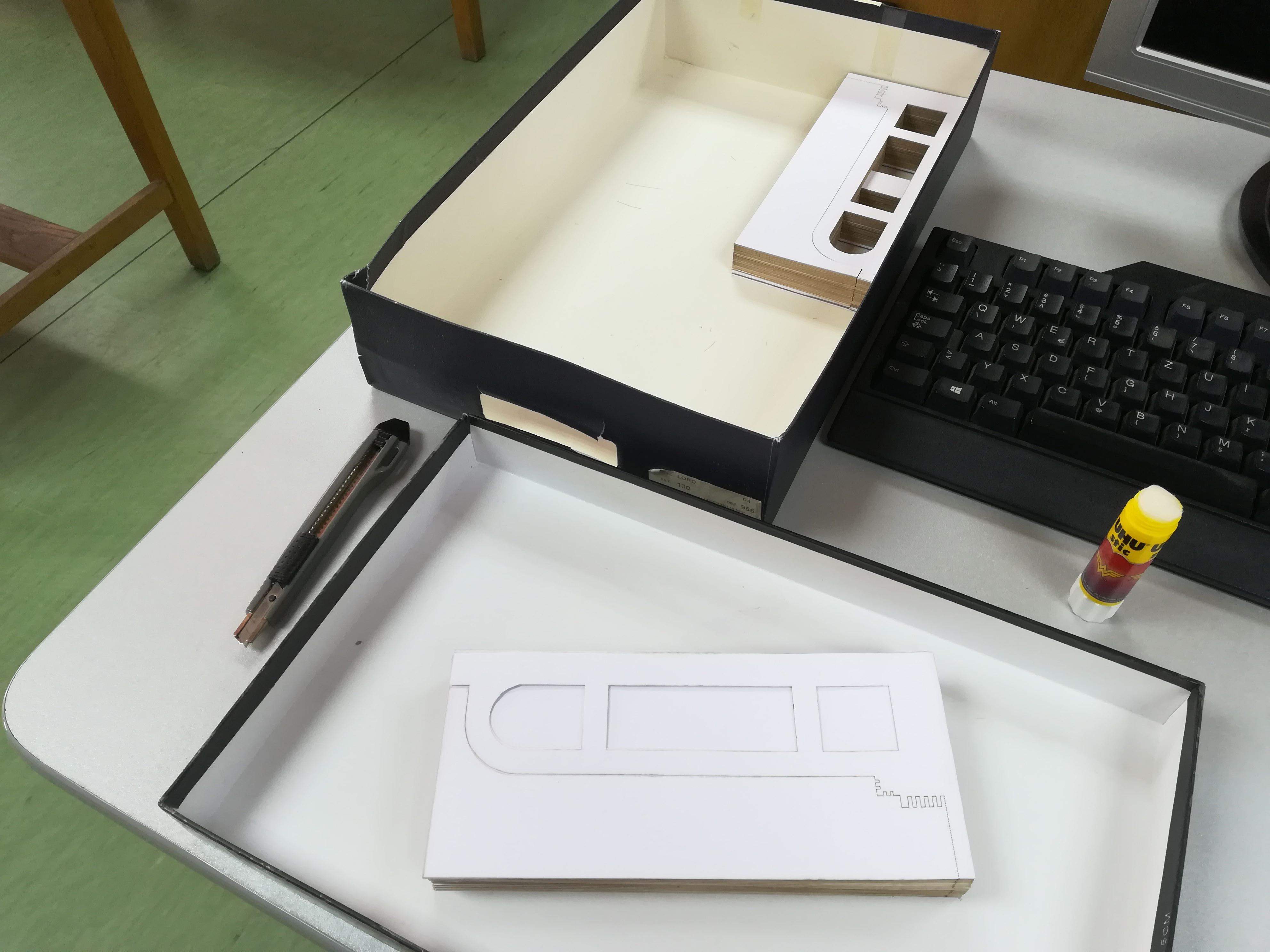

Slika 6: Slaganje i lepljenje listića

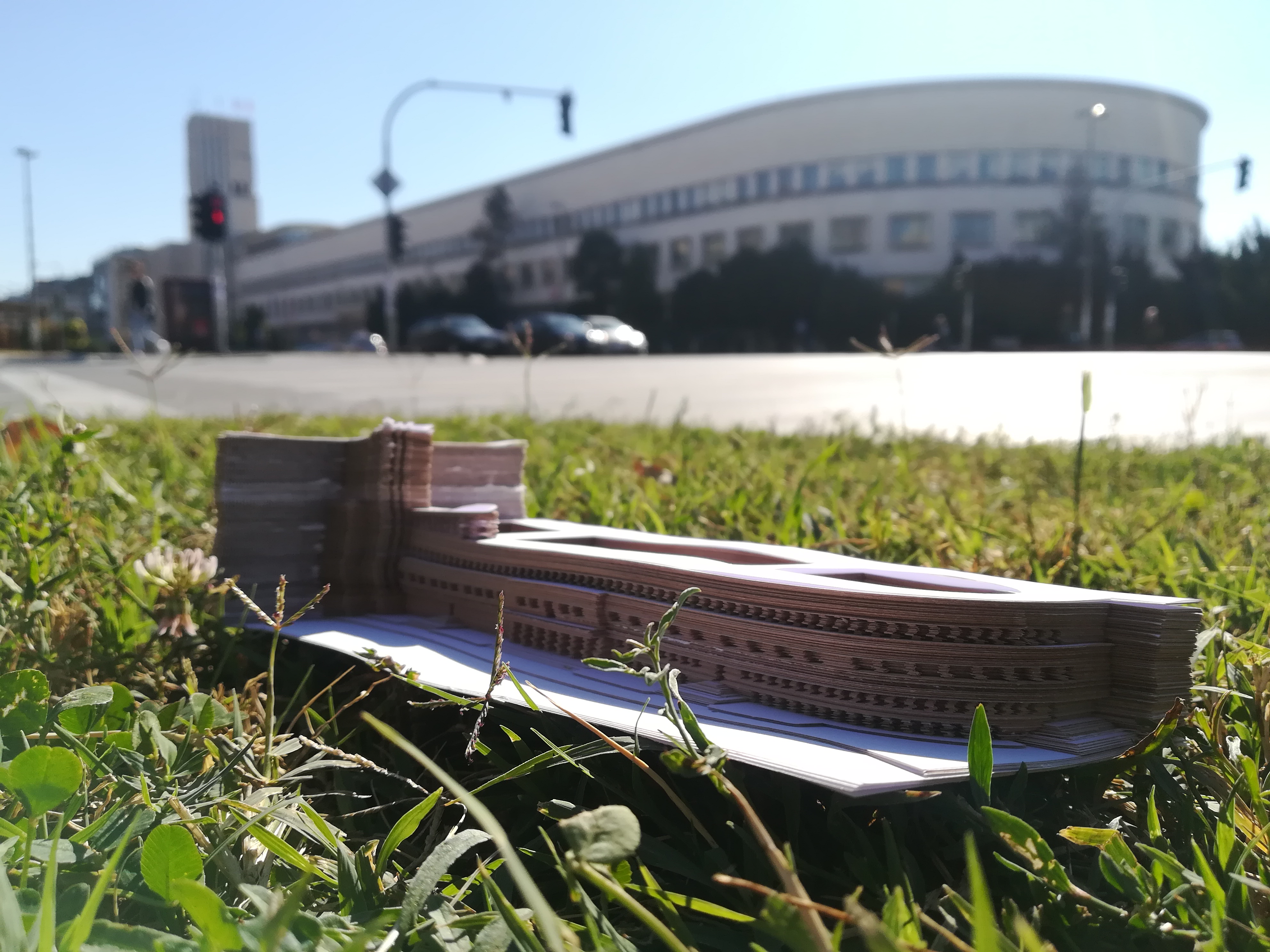

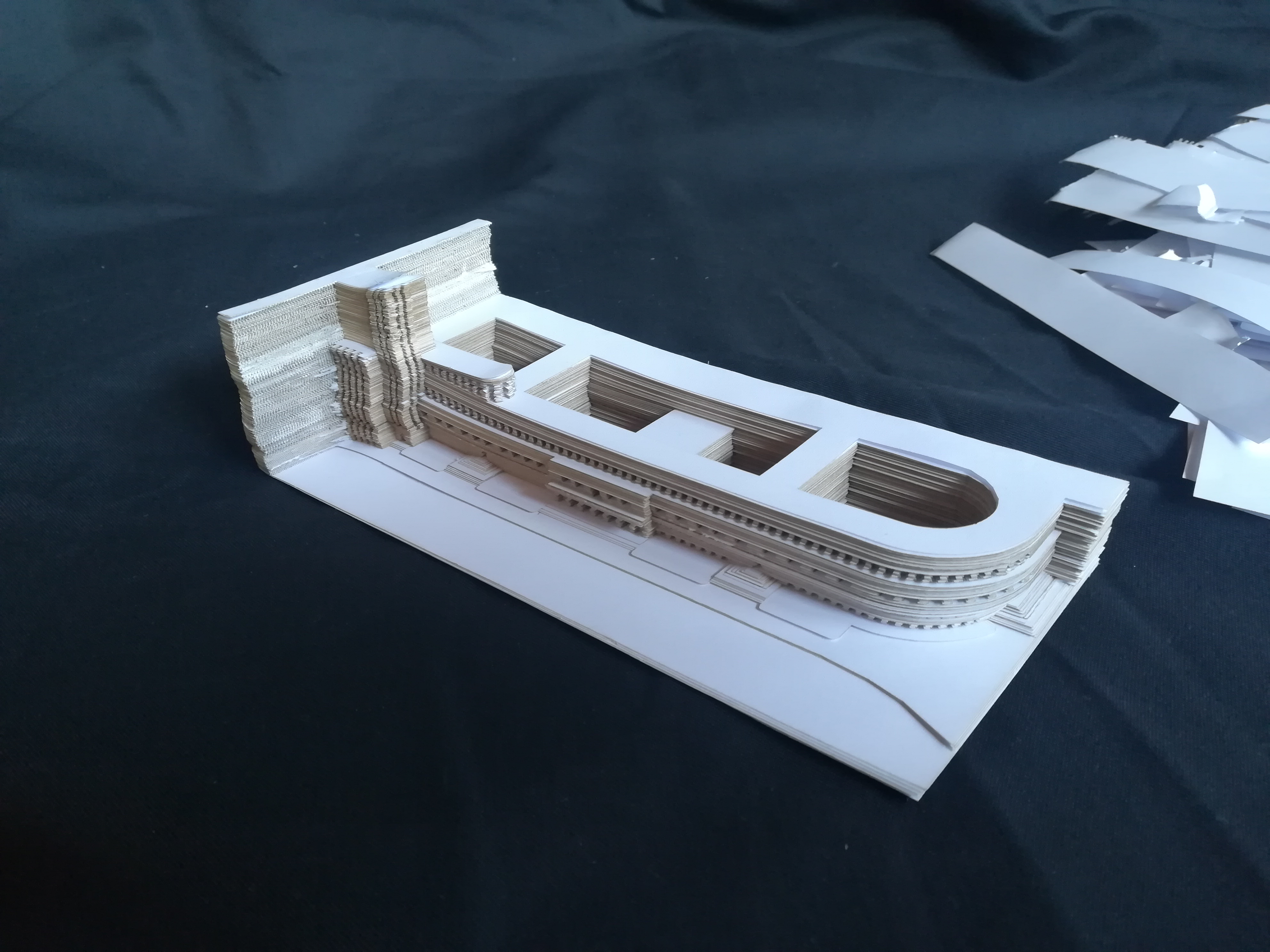

Finalni rezultat:
